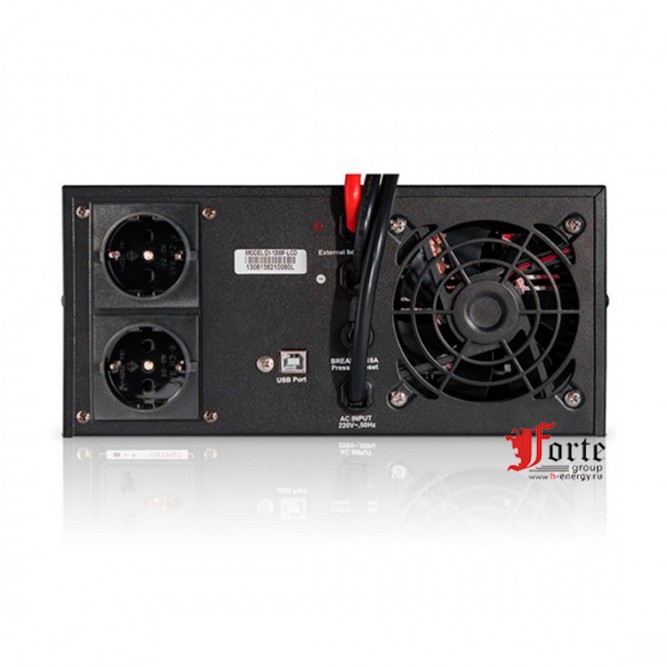

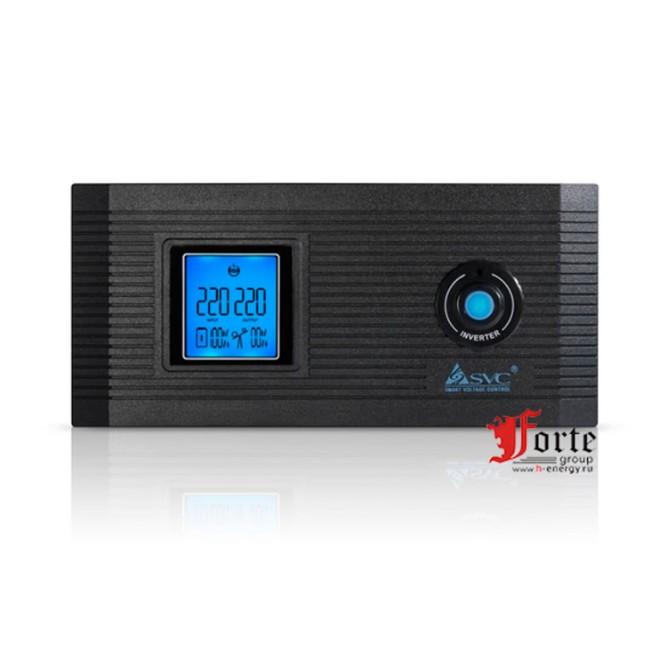

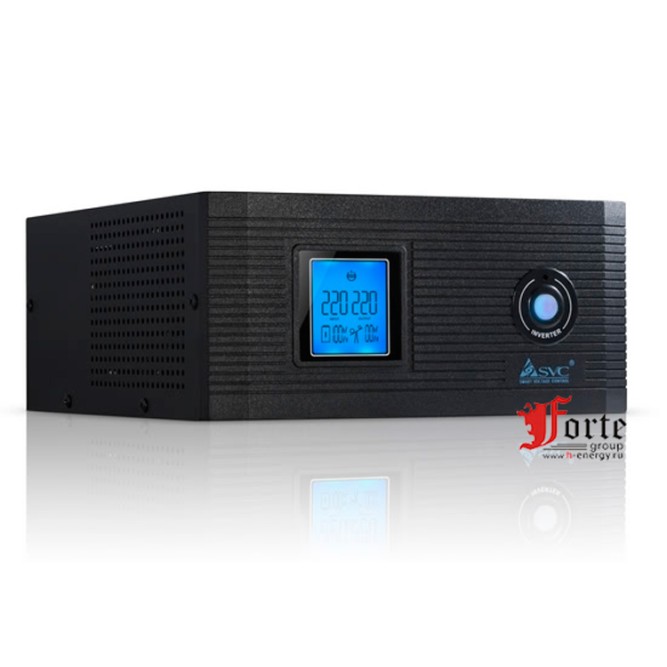

SVC DI-1200-F-LCD
Мощность 1000 Вт. ИБП Line-Interactiv с током заряда до 15 АмперИБП для твердотопливных котлов, аварийного освещения.
Без внутренних аккумуляторов.
Работает от одной 12 вольтовой батареи емкостью (45-100 Ah).
Характеристики SVC DI-1200-F-LCD | |
---|---|
Номинальная мощность ИБП, ВА | 1200 |
Активная мощность ИБП, Вт | 1000 Вт |
Тип ИБП | Line Interactive |
Форма выходного напряжения при работе от АКБ | синусоида |
Номинальное напряжение шины DC | 12 |
Ток зарядного устройства ИБП, А | 20 |
Расположение аккумуляторов | Внешние АКБ |
Вход : Выход | 1:1 однофазные |
Способ установки/монтажа | напольный |
Аналоги SVC DI-1200-F-LCD
аналогов нет
Главное, что надо знать принимая решение о покупке инвертора SVC DI-1200-F-LCD:
- Форма выходного напряжения при питании от АКБ - чистый синус. Это позволит Вам подключать циркуляционные насосы и любой тип блоков питания.
- Мощность нагрузки, которую можно подключить к SVC DI-1200-F-LCD - 1000 Вт. Допустима перегрузка до 1200 Вт. Пожалуйста, учитывайте пусковые токи!
- Эта модель не имеет внутренней аккумуляторной батареи, необходимо отдельно купить и подключить внешнюю АКБ емкостью от 45 до 100 Ач. Без нее работать не будет!
- Модель DI-1200-F-LCD - это полноценный ИБП, контролирующий наличие напряжения на своем входе и в случае его пропадания, переключающийся автоматически на питание от внешней аккумуляторной батареи. При появлении напряжения, так же автоматом переключается на питание от сети.
- Время переключения мало, это 4-10 миллисекунды. В этот момент подключенная на выход нагрузка питания не получает.
- В случае не полного отключения внешнего электропитания, а просто снижения уровня напряжения в сети, за счет встроенного релейного стабилизатора напряжения, DI-1200-F-LCD ступенчато поднимает напряжение, тем самым подключенная нагрузка защищается от пониженного напряжения в сети. При повышенном напряжении, стабилизатор понижает его.
- Процесс коррекции напряжения - резкий, в этот момент, подключенная нагрузка подвергается так же резкому перепаду напряжения. (Опасно для точной электроники). Подробнее, в статье "правда о стабилизаторах".
- Из-за наличия грубого релейного стабилизатора, напряжение на выходе не будет всегда равняться 220 вольтам, а будет в границах 10% от 220, т.е. 198-242 вольта и зависит от напряжения на входе.
- Процесс заряда и поддержания АКБ в состоянии готовности полностью контролируется электроникой ИБП.
Итог: Эта модель идеально подходит для построения систем электро питания котлов не содержащих электронных плат управления (твердотопливных котлов). Т.е. для циркуляционных насосов. Применение для газовых котлов возможно только при наличии тиристорного стабилизатора на входе или хорошей, стабильной электро сети! Области применения ИБП SVC DI-1200-F-LCD - везде, где нужно длительное время автономии по невысокой цене.
Как выбрать внешний аккумулятор для SVC DI-1200-F-LCD?
Для работы необходимо подключить один свинцово-кислотный аккумулятор на 12 вольт и емкостью от 45 до 100 а/ч. В продаже аккумуляторы бывают разного назначения: стартерные (автомобильные), промышленные (для ИБП) и тяговые (для электромоторов). Вам необходимы именно промышленные, изготовленные по технологии AGM (без жидкого электролита). Такой тип АКБ применяют в источниках бесперебойного питания и его особенность в том, что нет выделения газа (водород) при заряде, что важно при использовании внутри помещений, они допускают разряд до 20-30% без потери емкости и служат при этом от 3-12 лет. Другая особенность в алгоритме заряда, который реализован в ИБП. Зарядные устройства ВСЕХ ИБП адаптированны именно под AGM технологию. Допустимо применять автомобильные АКБ, но как временная (разовая) мера. Подробнее в статье использование автомобильных АКБ в ИБП.
С типом АКБ определились, теперь аккумулятор какой емкости покупать? Что бы рассчитать емкость, надо знать потребляемую мощность Вашей нагрузки, т.е. устройства, которое будет питаться от инвертора. Допустим это будет насос на 60 Вт. И нужно что бы он работал при отключении электропитания 6 часов. Произведем примерный подсчет 60Вт*6ч = 360/8.65= 41,6 а/час. Это минимальная емкость АКБ, которая обеспечит, пока он новый, работу на 6 часов. Берите с запасом, например на 45 ач. Оптимальной моделью может стать АКБ сроком службы 6-8 лет Leoch DJM 1245. Есть более дешевые АКБ, но на 3-4 года.
В инструкции по эксплуатации приведены приблизительные и "слегка" завышенные значения времени автономии ИБП. Это обусловлено расчетами при ИДЕАЛЬНЫХ УСЛОВИЯХ. Как то температура, интеллектуальность зарядного устройства ИБП, КПД 100% и степень износа аккумуляторов. На практике это далеко не так! Редко где в котельной ставят кондиционеры, да и КПД такого не существует! Поэтому рекомендуем воспользоваться КАЛЬКУЛЯТОРОМ РАСЧЕТА ЕМКОСТИ АККУМУЛЯТОРНЫХ БАТАРЕЙ И ВРЕМЕНИ АВТОНОМИИ. В этом калькуляторе Вы вводите три параметра - тип оборудования, мощность и время, получаете полную информацию, для оптимального выбора.
Основные | |
---|---|
Номинальная мощность ИБП, ВА | 1200 |
Активная мощность ИБП, Вт | 1000 Вт |
Тип ИБП | Line Interactive |
Форма выходного напряжения при работе от АКБ | синусоида |
Номинальное напряжение шины DC | 12 |
Ток зарядного устройства ИБП, А | 20 |
Расположение аккумуляторов | Внешние АКБ |
Вход : Выход | 1:1 однофазные |
Способ установки/монтажа | напольный |
Вход | |
Номинальное входное напряжение | 220 |
Диапазон входного напряжения ИБП | 145-270 |
Номинальная частота | 50 |
Диапазон входной частоты | 45 — 65 Гц |
Тип разъема для подключения внешнего питания | кабель питания с евровилкой |
Выход | |
Выходное напряжение | 220±10% |
Погрешность выходного напряжения (работа от сети) | ±10% |
Погрешность выходного напряжения (работа от батарей) | ±10% |
Точность AVR (стабилизатора ИБП) | 145 |
Тип разъема для подключения нагрузки | CEE 7 (евророзетка) |
Количество разъемов для подключения нагрузки | 2 |
Аккумуляторы | |
Минимальное количество аккумуляторов | 1 |
Диапазон настройки тока заряда ИБП | 8 — 15 |
Функционал | |
Время автономной работы от АКБ | зависит от емкости банка батарей |
Время переключения (сеть-инвертор) | 3 мс |
Режим работы вентилятора | только при заряде АКБ и работе от АКБ |
Интерфейс с ПК | USB |
Рабочая температура | от 0 до +40 °С |
Общие | |
Бренд (производитель) | SVC |
Страны: Бренд/производство | Китай / Китай |
Гарантийный срок, мес | 12 |
Габариты и вес | |
Габариты ИБП (ШхГхВ), мм | 255×290×120 |
Вес | 12.5 кг |
Цвет | черный |
