ИБП для котла. Статья в помощь при выборе.

Чтобы охватить все возможные варианты, мы составили список по "потребности" и ниже расскажем о возможностях:

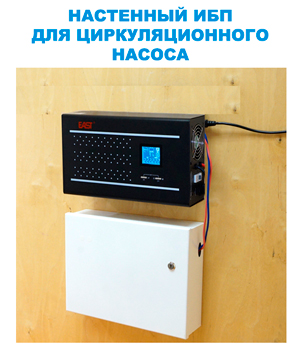

  1. Необходимо обеспечить непрерывную работу твердотопливного котла в течении 4-5 часов, пока не прогорит порция закладки топлива. В составе твердотопливных котлов присутствует один или несколько циркуляционных насосов. Для их питания можно применять более простые, нежели для питания электроники газовых котлов, ИБП. Достаточно установить "Линейно-интерактивный" ИБП и один аккумулятор большой емкости. Пример комплектов на странице ИБП для насоса отопления
  2. Необходимо бесперебойное питание газового котла и чем дольше, тем лучше. Для современных газовых котлов применяют ИБП класса On-Line с подключением внешнего одного или нескольких аккумуляторов. Подбор ИБП с АКБ
  3. Необходимо поддержать работу котла в момент запуска генератора и обеспечить высокое качество стабилизации напряжения с генератора. В связке генератор-котел роль ИБП заключается в поддержании работы котла с момента отключения электричества до момента запуска и начала штатной работы генератора. Для этого применяются модели ИБП класса On-Line с встроенными АКБ. Пример Lanches на 1000 ВА

Все три случая решаются разными комбинациями оборудования (ибп с акб) об особенностях подбора которых написано ниже.

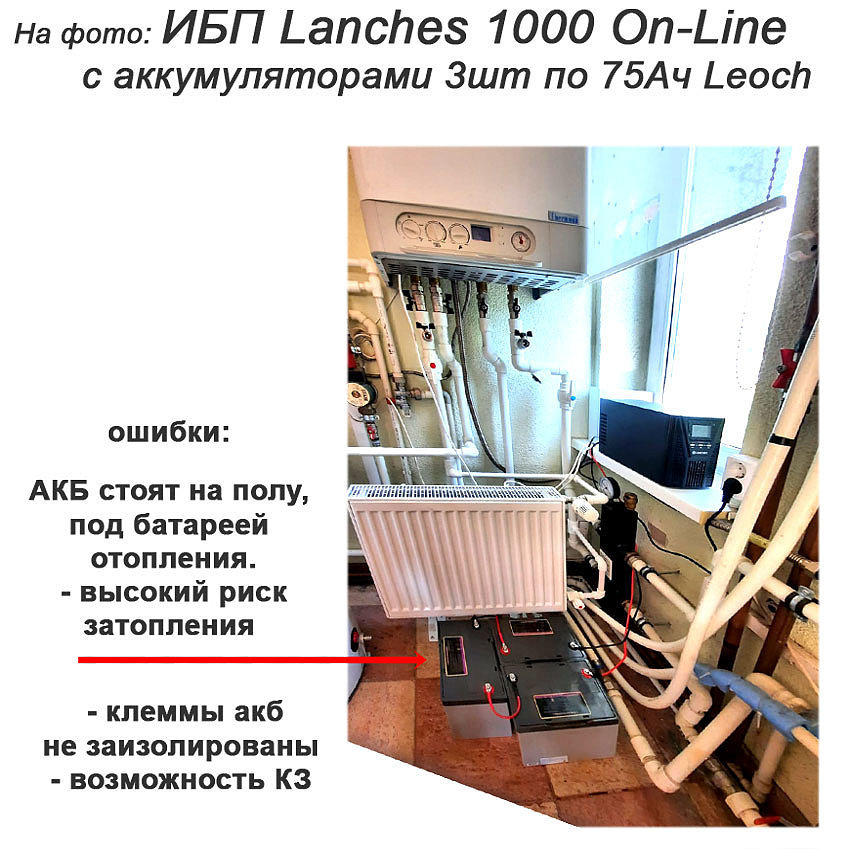

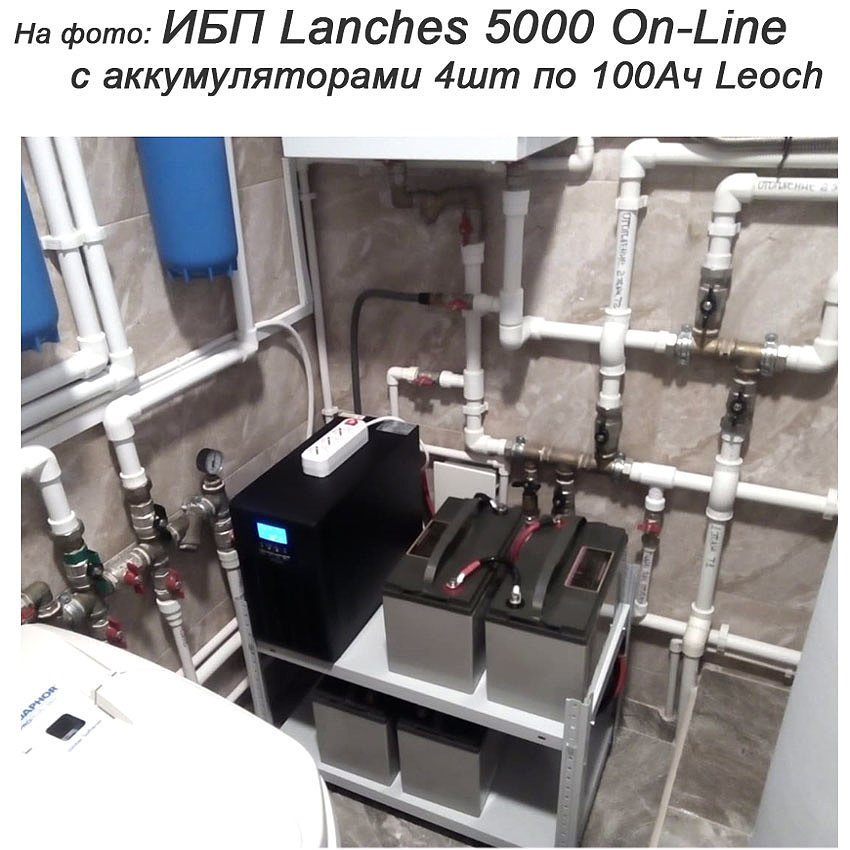

ИБП для котла в сборе


Автоматический подбор ИБП и АКБ для котла Мы разработали для Вас автоматизированную систему подбора ИБП для котла и расчета необходимой емкости аккумуляторов. Для использования нужно задать тип котла (газовый или твердотопливный), ввести мощность потребления котлом в Ватт и желаемое время автономии в часах и на экране Вы увидите возможные варианты комплектов бесперебойного питания. Это тестовая версия программы и она охватывает 75% случаев. Однако, Если у Вас нестандартные требования к бесперебойному питанию котла, а именно, время автономии очень большое или мощность котла с внешними циркуляционными насосами больше 2-3 кВт, то конечно необходим индивидуальный расчет и подбор оптимальной конфигурации. На фото комплект ИБП и три аккумуляторные батареи по 100 А/час каждая. Такого запаса хватить поддержать питанием котел на 135 Вт в течении 20 часов.


Семь лучших On-Line ИБП для котлов отопления в 2018 году.

ELTENA ELTENA Stark Helior East Power Lanches ELTENA
ELTENA (Inelt) Monolith E 1000LT
ELTENA (Inelt) Monolith E 1000LT-12v
Stark Country 1000 Online 16A
Helior Sigma 1 KSL-12v
East Power EA900Pro-H 1kVa
Lanches L900Pro-H 1kVA
Inelt Monolith K 1000 LT
В наличии
В наличии
В наличии
В наличии
В наличии
В наличии
Под заказ
20 033 Р
21 440 Р
21 105 Р
19 350 Р
16 549 Р
16 013 Р
22 110 Р

кол-во АКБ

Кратко: все ИБП длительной автономии для котлов отопления рассчитаны на работу с ВНЕШНЕЙ аккумуляторной батареей или аккумуляторной сборкой. Количество аккумуляторов определяется конструкцией ИБП. Если в паспорте к ИБП написано, что он работает от 3 АКБ, значит от 36 вольт, если от 2 АКБ, значит от 24 вольт. Добавлять кратно - можно, меньше нельзя! Он не заработает! Более подробно читайте здесь.
Ток заряда ИБП для котлов влияет на скорость заряда батарейной сборки и более не на что! Если у Вас редко отключают электроэнергию, то при выборе бесперебойника для котла, Вам достаточно 4-6 ампер. Однако, если отключения частые и на долго, чтобы успеть быстро зарядить аккумуляторы и благополучно ждать следующей аварии на линии, желательно выбирать ИБП с максимальном током заряда. Так же, не менее 6-8 ампер, должен иметь владелец аккумуляторов на 150-250 ампер час.
Увы, не все производители котлов думают, что их будущим владельцам придется покупать бесперебойное питание для своего котла! Поэтому электронная схемотехника котлов может быть требовательна к так называемой "жесткой нейтрали", по другому "глухой нейтрали". Нет четкой статистики, какие котлы нуждаются в ней, а какие нет. Этой информацией не располагают даже официальные сервисные центры. Поэтому, если котёл старый (3-4 года ему) или есть рекомендации газовщиков по четкой нейтрали, то желательно выбирать из всего многообразия ИБП со сквозной нейтралью. По другому: ИБП не рвущие "ноль".

ГЛАВНОЕ: время автоомной работы не зависит от модели и производителя ИБП, а зависит от емкости и качества подключаемых батарей.
Время расситывается по формуле, важно только знать потребляемую мощность Вашего котла.

Предлагаемые AGM аккумуляторы для работы с ИБП для котла

  • Leoch DJM 1275H
    Аккумулятор 75Ач, 12В (75ah, 12v)
    11 016 Р
  • Leoch DJM 12150
    Аккумулятор 150Ач, 12В (150ah, 12v)
    22 110 Р
  • Leoch DJM 1245
    Аккумулятор 45Ач, 12В (45ah, 12v)
    6 824 Р
  • Leoch DJM 1255
    Аккумулятор 55Ач, 12В (55ah, 12v)
    7 925 Р
  • Leoch DJM 1265
    Аккумулятор 65Ач, 12В (65ah, 12v)
    10 199 Р
  • Leoch DJM 12100
    Аккумулятор 100Ач, 12В (100ah, 12v)
    13 488 Р

Общая информация по бесперебойному питанию котла отопления

Основной задачей применения ИБП в составе питания газовых и твердотопливных котлов является предотвращение отключения котла и остановки циркуляционных насосов. Газовые котлы являются «энергозависимыми» и в своем составе имеют электронную систему управления температурой, электро-поджиг, «газ-контроль» и электро насосы для циркуляции теплоносителя в трубах отопления. Отсутствие питающего напряжения длительное время в зимнее время может заморозить теплоноситель в трубах и привести к разрыву батарей отопления и повреждению теплообменника внутри котла. А в случае кратковременного провала в электропитании котел электроника может потребовать «ручной» перезапуск котла после состояния «Power ERROR» и если рядом нет человека, который перезапустит котел, возможны вышеуказанные последствия. Твердотопливные котлы не имеют электроники, но требуют непрерывного отбора тепла из теплообменника, который обеспечивает один или несколько циркуляционных насоса; остановка которых, приведет к серьезной аварии с возможностью перегрева и разрыва котла.

Как не запутаться в терминологии при выборе и покупке ИБП для котла.

Путаница в терминах происходит из-за некорректного перевода с различных языков на русский. Поэтому компания «Форте групп» комплектует двумя инструкциями по эксплуатации и подключению на поставляемые ИБП для котлов, для исключения ситуаций двоякого понимания. Одна инструкция - от производителя, другая - разработана нашими инженерами, где простыми русскими словами описана процедура подключения и запуска.Почему-то считается (особенно не в России), что забивать голову техническими подробностями покупателю нельзя, на это и есть продавец-консультант, но тогда получается, что от его знаний зависит Ваше решение - иными словами, ошибка дорого обойдется. Поэтому приводим информацию для Вас, пусть она поможет выбрать ЕДИНСТВЕННО верное решение.

За отправную точку считаем, что купить надо защиту именно для газового котла и электрическая потребляемая мощность котла с циркуляционными насосами составляет не более 700 Ватт. (Мощность можно посмотреть в паспорте к котлу). Так же мы считаем, что Вы прочитали, что время автономии не зависит от модели ИБП, а зависит только от емкости и качества аккумуляторных батарей.

ПЕРВОЕ: Производители ИБП всего мира НЕ выпускают конкретно «ИБП для котлов». Выпускается много наименований бесперебойников, которые подходят для питания котлов. Классифицировать подходят они или нет можно по их техническим характеристикам, которые в свою очередь должны браться не со слов продавца или описания в интернет магазинов, которые зачастую противоречат друг другу, а из Паспортов к самим приборам или отдельным спецификациям к ним. Но не подготовленному технически пользователю трудно разобраться в этой информации, поэтому приводим «ключевые слова» в описаниях, по которым можно определить подойдет он для питания Вашего котла или доставит Вам головную боль при эксплуатации и нанесет вред котлу (бывает и такое). Их не много, вот основные:

  • Время переключения на аккумуляторы - должно быть «0», если не ноль, это показатель принадлежности ИБП к грубому классу «линейно-интерактивных» бесперебойников, которые с успехом могут использоваться для питания скважных насосов, циркуляционных насосов, освещения, автоматики ворот. Но точную газовую технику, а именно электронику управления котлом такими грубыми устройствами питать не следует. Опасность в провале напряжения при переходе на работу от АКБ и обратно. И пусть Вас не смущают заявления, что 4-10 мсек - это очень мало, понятия в электрике «мало» нет, есть понятие почувствует это Ваш котел или нет, проверить можно только при смонтированной системе, когда уже все куплено, а по закону возврат «технически сложного товара надлежащего качества» невозможен. И что бы совсем Вас отговорить от покупки такого бесперебойника скажем, линейно-интерактивные ИБП имеют в своем составе стабилизатор напряжения. Но точность этого стабилизатора 8-15%. А это значит, что на выходе напряжение будет скакать с амплитудой 20-30 вольт – что губительно для той же электроники. Кстати плата управления котлом стоит не дешево (от 4 до 15 тыс рублей с установкой). Зачем ее подвергать опасности? А если рядом будут проводиться электросварочные работы, то вероятность повреждения платы управления котлом (по данным мастеров газовых служб) 10-15%.

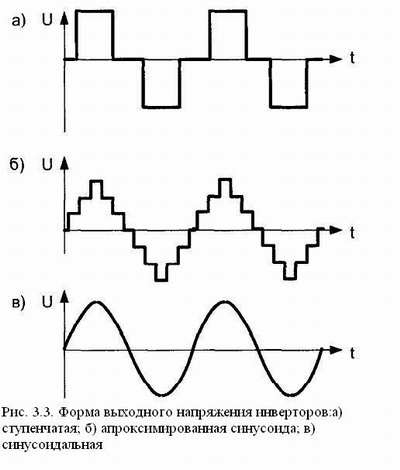

  • Форма выходного напряжения при работе от аккумулятора – должно быть написано в зависимости от перевода «синус, синусоидальная, чистый синус». Если написано аппроксимированная синусоида или квази синус – это показатель принадлежности ИБП к «компьютерным». Т.е от этих ибп отлично работают мониторы, телевизоры, компьютеры всех видов, охраннопожарные системы и сигнализации. НО НЕ циркуляционные насосы, входящие в состав котлов. Дело в резком фронте полуволны синусоиды, который действуя на электромотор (а насос, гоняющий теплоноситель по контуру отопления – это электромотор) начинает сильно разогревать обмотку мотора. Это приводит к потере мощности и перегреву электромоторчика, который стоит внутри циркуляционного насоса. В результате котел будет греть, а циркуляции не будет и хорошо, если все хорошо обойдется…
  • Ток заряда аккумуляторных батарей – должно быть написано 4,6,8,10 АМПЕР. Если не указано – то этот ИБП не может обеспечить заряд аккумуляторов большой емкости, а следовательно время автономии будет 5-15 минут, пока не сядут АКБ. А если указан ток заряда 20 и более Ампер, то скорее всего этот ИБП «заточен» на заряд автомобильных аккумуляторов, которым не повредит сильный ток заряда, если чего они покипят и надо будет добавлять воду.

ВТОРОЕ: Для многих котлов важно, что бы ИБП не рвал НОЛЬ. По другому это называется наличие сквозной нейтрали (или гарантированная нейтраль). Котлы в своей массе почти все фазозависимые и когда ИБП переходит на питание от своих аккумуляторов он является вторичным источником питания и как Вы понимаете фаза с его нулем» может поменяться местами. Котел при этом остановится (сработает газ-контроль) и после 5-7 неудачных включений электроника котла встанет в ошибку по питанию. Сбросить которую можно будет только вручную. Конкретной статистики какой котел требует этого условия, а какой нет, пока не существует, проверить можно только на месте, при первом запуске и при наличии качественного заземления и корректно сделанной электропроводки. В противном случае придется покупать еще дополнительно развязывающий трансформатор и устанавливать его перед ИБП. А это лишние расходы и лишнее звено в цепи питания котла. А, как известно, любое лишнее звено снижает надежность всей системы. Однако этот параметр в паспортах на ИБП не пишется, поэтому единственный источник информации – это звонок в авторизованный сервис или службу технической поддержки.

ТРЕТЬЕ: Вентилятор ИБП работает постоянно (все 24 часа) и в зависимости от наличия пыли, тополиного пуха, шерсти домашних животных ИБП требует периодической чистки для нормального охлаждения инвертора. Почистить можно и самим, а вот когда доходит дело до замены вентилятора или по перегреву платы инвертора – возникает вопрос о сервисном центре. И очень удобно, когда авторизованный сервис находится рядом (в Вашем городе или области). Поломки как правило бывают внезапными, и отсылать ИБП куда-то далеко нежелательно, не говоря о том, что на это время Ваш котел остается без защиты! Вывод – перед покупкой сначала поинтересоваться условиями гарантийного и послегарантийного обслуживания. Источник информации, все тот-же ПАСПОРТ на ИБП. На последней странице или во вкладыше должны быть четко прописаны условия гарантии адреса и телефоны сервисных центров. Как Вы понимаете, если Вы находитесь во Владивостоке, а сервис в Москве – это не вариант. Выбирайте тот бренд, у которого есть поддержка в Вашем регионе.

ИТОГ: Время переключения 0 мсек. Форма напряжения «чистый синус». Ток заряда АКБ 4-10 Ампер. Наличие сквозной нейтрали ЖЕЛАТЕЛЬНО! Срок гарантии и наличие сервиса в Вашем регионе. ВСЁ.

От чего спасает ИБП для котла, а от чего необходима дополнительная защита.

Очень часто будущих покупателей вводят в заблуждения фразы типа «спасает от всего»! Многолетний опыт продаж показывает статистику по отказам ИБП в период их эксплуатации, которой мы с Вами поделимся с комментариями наших инженеров.

  • ИБП не спасает и, как правило, сам погибает при попадании молнии в линию электропередач, как правило чем ближе место удара молнии, тем больше разрушений в системе. Способ предотвращения: установка молнезащиты и наличие качественно выполненного заземления. Сезон- лето, осень.
  • ИБП погибает, но спасает оборудование, к нему подключенное при появлении 380 вольт на вводе в дом. Сезон – зима, именно зимой под грузом снега и ветра на воздушные линии передач валятся деревья и обрывая нулевой провод перемыкают на него соседнюю фазу. Получаются межфазные 380 вольт в розетке. Последствия очень печальные – подача электроэнергии прекращается на период аварийных работ (4-8) часов, бесперебойник не работает, котел остывает. Вся электроника, которая в этот момент работала или же просто была подключена в розетку и находилась в ждущем режиме, обычно требует ремонта. Способ защиты прост, но почему-то широко не используется. На входе в дом в линейке автоматов защиты по току, ставится автомат по защите от перенапряжения: называется «ограничитель перенапряжения». Стоит это устройство 2-3 тыс. руб., а спасает оборудования на больше.
  • ИБП погибает и обесточивает питание котла при такой ситуации: зима, холодно, произошло длительное отключение на срок превышающий расчетное время автономии ИБП. Запас заряда аккумуляторов кончился, котел остановился, температура в котельной опустилась ниже нуля, вновь подали электроэнергию, ИБП начал заряжать аккумуляторы большим током и питать котел, из-за отрицательной температуры на платах заряда и инвертора внутри ИБП при нагреве образовался конденсат, который замыкает токоведущие дорожки и выводит из строя электронику ИБП. Способ решения этой проблемы – установка информатора о состоянии сети и температуры теплоносителя котла. Информатор, посредством отправки СМС на Ваш мобильный телефон или Вы можете отслеживать состояние с помощью специального приложения для андройд систем. Такие информаторы разработаны недавно, называются они к примеру TEPLOCOM GSM и стоят в среднем 7000-8000 рублей. Имеют встроенный аккумулятор на несколько суток и выносную антенну для передачи более качественного сигнала.
ИТОГ: Для качественного построения системы защиты газового котла от всей нестабильности питающего напряжения необходимо:

ИБП типа Он-Лайн с внешними АКБ и сквозной нейтралью. Система грозозащиты, заземление.
Отсекатель по повышенному напряжению на вводе в дом (или котельною). GSM информатор о состоянии сети и котла.

По нашим данным, взятым из официальных сайтов производителей ИБП, на территории РФ продаются и позиционируются как ИБП для газовых котлов следующие модели:
  • INELT Monolith K 1000 LT /Инелт Монолит 1000 ЛТ/ сквозная нейтраль, гарантия 2года.
  • INELT Monolith E 1000 LT /Инелт Монолит два 1000 ЛТ/ , гарантия 2года.
  • HELIOR Sigma1KSL /Хелиор Сигма 1 КСЛ/ сквозная нейтраль, гарантия 1 год.
  • ШТИЛЬ VoltGuarg HT1101L /ВольтГуард/ сквозная нейтраль, гарантия 2года.
  • Сибконтакт ИБПС-12-350К гарантия 1 год без вентилятора
  • Gewald Electric KR1000LCDL /ГевальдЭлектрик/ сквозная нейтраль, гарантия 1 год
  • Бастион SKAT-UPS 1000 исп.T /Скат-УПС/, гарантия 1 год
Заключительный этап – это подбор аккумуляторов нужной емкости,

для обеспечения желаемого времени автономии системы применяется формула расчета Где: Т- желаемое время автономии системы (берется из ТЗ заказчика) в часах. Р - мощность нагрузки (берется из паспорта к котлу или насосу) в ваттах. N - количество аккумуляторов на котором работает выбранная модель ИБП. Время автономной работы зависит только от емкости аккумуляторов и их качества и не зависит от производителя, бренда и модели ИБП. А срок службы аккумуляторов зависит от качества зарядного устройства бесперебойника.

!Предостережение! Существует расхождение в данных по времени автономии у каждого производителя с данными, полученными в ходе расчета по вышеуказанной формуле. Объясняется это тем, что в формуле учтены два понижающих коэффициента. Это КПД преобразователя и коэф. глубины разряда. Поэтому расчетное время по данной формуле будет немного меньше, чем в технических описаниях самих ИБП и является более достоверным.

Аккумуляторы для котов в ИБП используются аккумуляторы «промышленного типа».

Их основное отличие от автомобильных и тяговых аккумуляторов в технологии электролита. Эти технологии называется AGM или Gel. Вместо жидкого электролита используется пропитанное электролитом стекловолокно или сгущенный (до состояния геля) электролит. Это позволяет достичь следующих преимуществ перед своими автомобильными собратьями: при заряде не выделяются вредные газ и как следствие, разрешены к использованию внутри жилых и офисных помещений не требуют обслуживания (долива воды и кислоты) устойчивость к глубоким разрядам (более 200 циклов) низкий саморазряд аккумуляторов срок службы в буферном режиме до 10 лет (реально до 7-8), поэтому применение автомобильных АКБ в этой области нецелесообразно.

Последовательное соединение аккумудяторов

Порядок соединения аккумуляторов. Порядок соединения аккумуляторов в ИБП на 36 Вольт

Важно! Аккумуляторы соединяются ПОСЛЕДОВАТЕЛЬНО их кол-во зависит от модели выбранного ИБП и прописано в его спецификации. Только после этого аккумуляторная сборка подключается к ИБП. В этот момент проскочет небольшая искра!
Для соединения аккумуляторных батарей используются перемычки проводом сечения не менее 8кв. На концах которого, обжат медный луженый наконечник под болт М10. Провод от ИБП к аккумуляторной сборке входит в комплект ИБП!

Дополнительное оборудование.

GSM информатор состояния отопления

Для создания надежной системы необходима обратная связь между системой ИБП и непосредственно хозяином отапливаемого объекта. Ситуации, когда котел перестал работать много: при обесточивании дома, емкости аккумуляторов не хватило и котел остановился, разгерметизация труб в котельной,неисправность ИБП (что встречается очень редко и обычно из-за попадания воды или пара) и.т.д Существуют специальные платы, которые вставляются в ИБП и передают посредством компьютерной сети состояние ИБП и уровень заряда батарей. Но это требует (помимо покупки самой платы и настройки) еще и постоянно работающего компьютера и интернета. Что в условиях загородного дома – затруднительно.
Поэтому рекомендуется устанавливать автономную GSM сигнализацию. Которая вовремя оповестит посредством отправки SMS или автодозвона о аварии электропитания, изменении температуры или утечки газа. Эти устройства физически существуют отдельно от ИБП, но питаться могут от выходного разъема ИБП. Встроенная в них аккумуляторная батарея поддержит работу сигнализации и при неисправности ИБП. Примерная стоимость таких устройств 6-9 тыс. рублей.
К выходу ИБП, кроме котла, можно подключить систему охранно-пожарной сигнализации. Если это система имеет систему GSM модуля, то настроев ее на отправку SMS сообщений на телефон хозяина отапливаемого помещения, можно сообщать о состоянии питающей сети и вовремя принять меры к обеспечению электропитания котла и предотвратить размораживание системы отопления.Основные характеристики, отличия типов ИБП.

Часто задаваемые вопросы по ибп:

  1. Хочу бесперебойник, чтобы обеспечить питанием весь дом (с сауной, джакузи и бассейном) на сутки что посоветуете из этих? Ответ Такая система стоит около 800-900 тысяч рублей и весит около 1,5 тонны. Используйте генератор.
  2. Могу ли я подключить к комплекту на 700 Ватт (1000BA) кроме котла еще и скважный насос? Ответ: Пусковой ток скважных насосов обычно в 3-5 раз превышает заявленную производителем номинальную мощность насоса, поэтому с учетом максимальной мощности насоса 1-1.5КВатт подключать к ИБП на 700 Ватт нельзя. Используйте комплект, мощностью на 2.1 кВт.
  3. Можно ли поставить ИБП с аккумуляторами в не отапливаемое помещение? Ответ: Рабочая температура от 4 до 40 градусов выше 0. Оптимальная температура 20-25 градусов.
  4. Нужно ли отключать ИБП на летний период, когда отопление выключено и котел не работает? Ответ: Можно, но при полностью заряженных батареях. Рекомендуется, один раз в летний месяц подзаряжать аккумуляторы.
  5. В чем разница между ИБП и ИНВЕРТОРОМ. Ответ: ИБП осуществляет функцию инвертора, но кроме этого еще и функцию заряда батарей, контроля разряда и стабилизацию напряжения.
  6. Нужно ли перед бесперебойником (ИБП) ставить стабилизатор напряжения? Ответ: Нет, ИБП выполняет функцию стабилизатора напряжения, поэтому нагромождать систему ненужно. Кроме всего, дополнительное дублирующее звено снижает надежность системы.
  7. Можно ли использовать автомобильные аккумуляторы в составе ИБП? Ответ: На крайний случай можно, но электроника ИБП адаптирована к аккумуляторам по AGM технологии, (а это другие зарядные характеристики), поэтому автомобильные аккумуляторы будут недозаряжаться и очень быстро потеряют свою емкость. Кроме этого аккумуляторы с жидким электролитом выделяют при заряде вредные пары кислоты и их недопустимо использовать в жилых и офисных помещениях.
  8. Заявленные 10 лет работы аккумулятора - это правда? Ответ: При идеальных условиях - да. Но при повышении температуры эксплуатации на 5 градусов срок службы АКБ снижается на 2-3 года.
  9. Я покупаю три аккумулятора по 100 ампер часов. Почему общая емкость не 300, а 100 ампер часов? Ответ: Эти аккумуляторы в составе ИБП для котлов соединены ПОСЛЕДОВАТЕЛЬНО, при таком соединении увеличивается напряжение, а емкость остается неизменной.
