Примеры монтажа ИБП с АКБ в доме.

апрель 2021

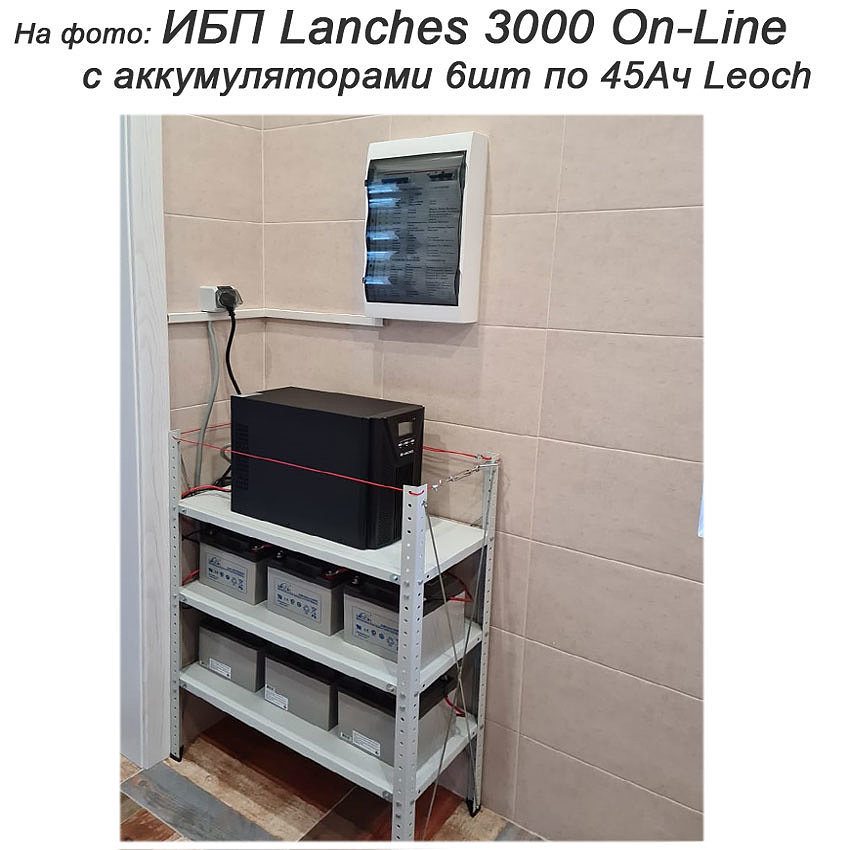

Компактное и безопасное расположение ИБП в доме.

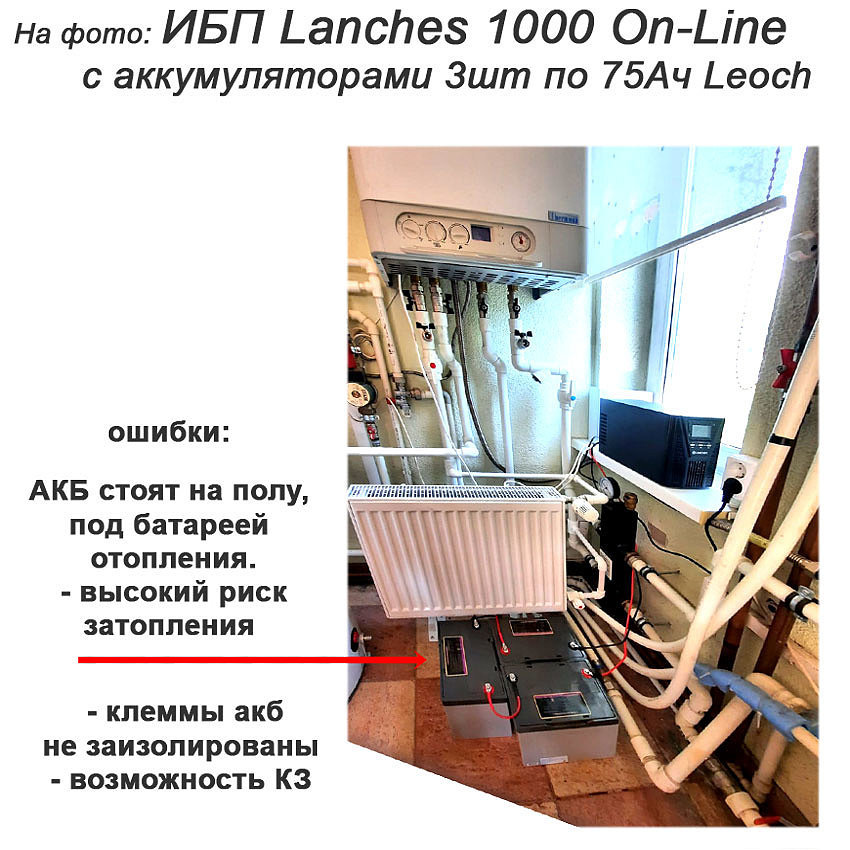

Замечания по монтажу:
  • Аккумуляторы не защищены от возможного попадания теплоносителя
  • Клеммы не защищены от замыкания
  • foto-06-2021

    foto-01-2021

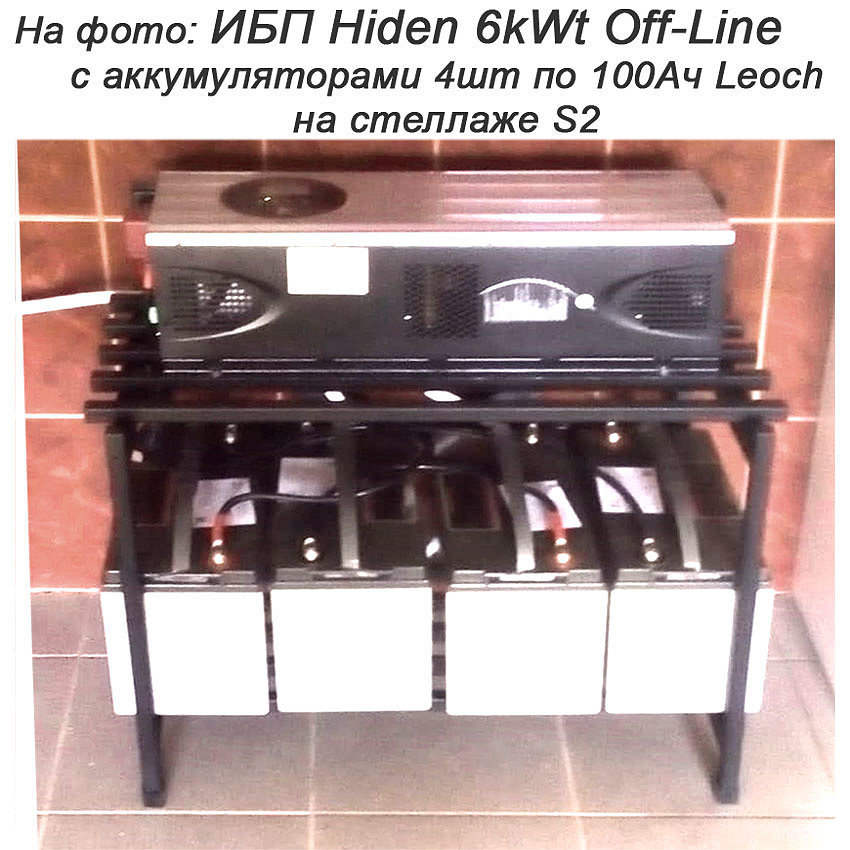

    На дом установлен ИБП Hiden Control HPS30-6048 (6000 Вт) с 4 АКБ.
    Замечания по монтажу:
  • Не правильно стоят АКБ. Отверстия на верхней части крышки батареи для сброса газа при перезаряде у нижнего ряда АКБ закрыт пенопластом.
    Это может привести к вздутию батареи, а сам пенопласт является горючим, пожаро- опасным материалом.
  • foto-04-2021


    Замечания по монтажу:

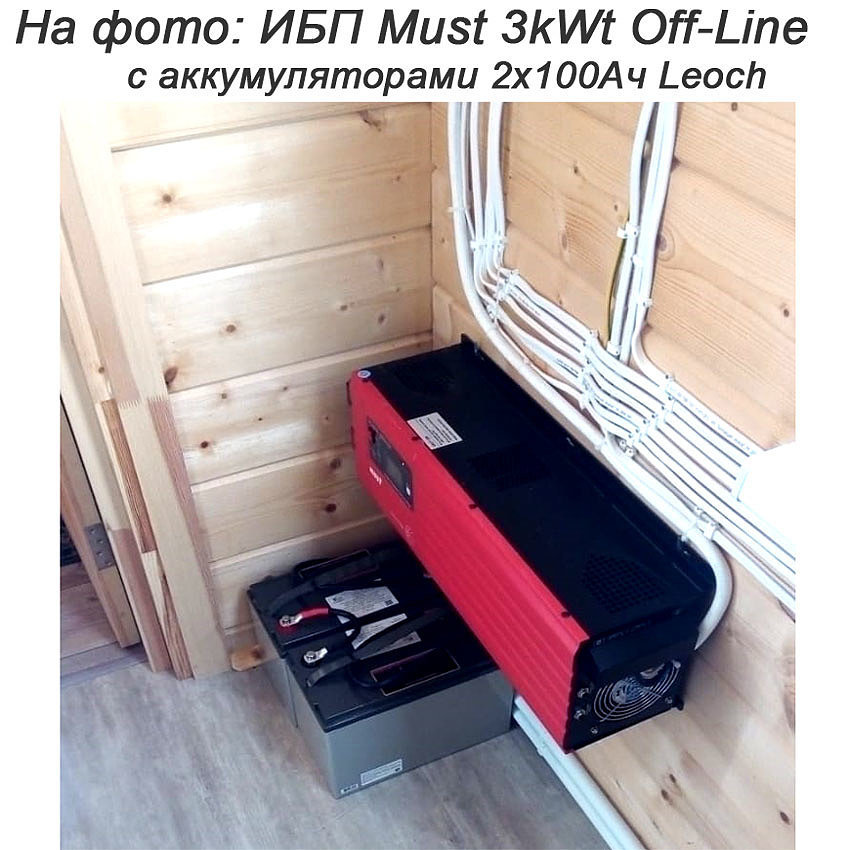

  • Нельзя крепить ИБП к дереву без тепловой защиты
  • Клеммы не защищены от замыкания
  • foto-02-2021

    foto-03-2021

    foto-05-2021


    Замечания по монтажу:
  • ИБП находится под фильтрами, при их замене, если не накрыть ИБП пленкой, вода обязательно попадет на корпус
  • Клеммы АКБ не защищены от замыкания
  • foto-07-2022

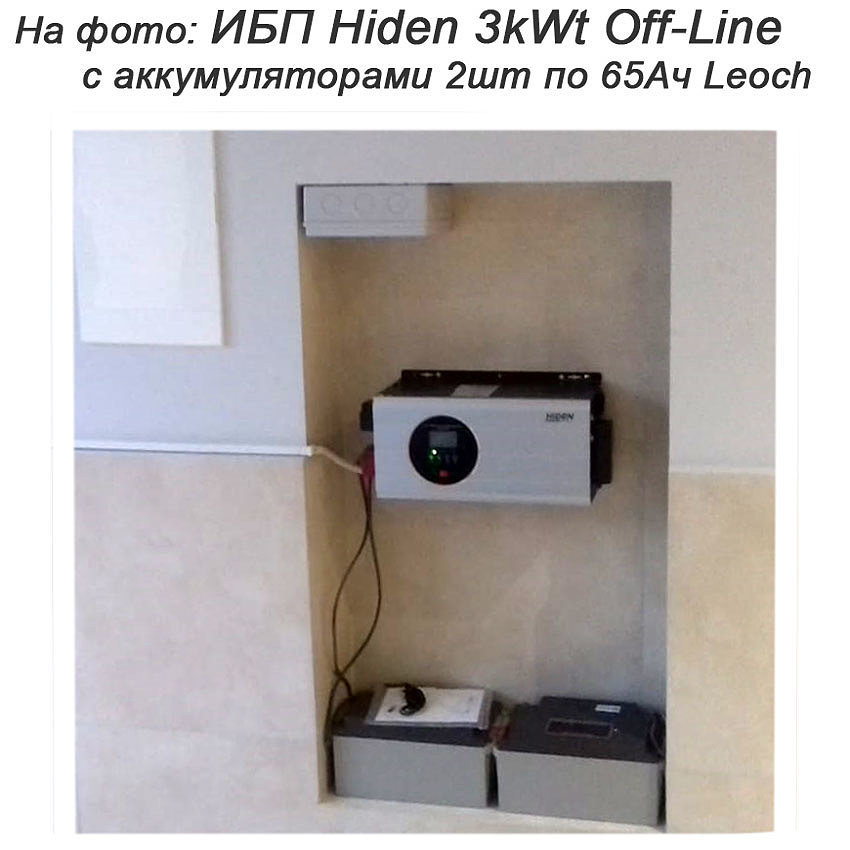

    Пример удачного монтажа ИБП Hiden 3 кВт в нишу стены.

    foto-08-2022


    Пример идеально выполненного монтажа ИБП Lanches Pro 3kWA
    С АКБ Leoch DJM 1245.

    foto-14-2022

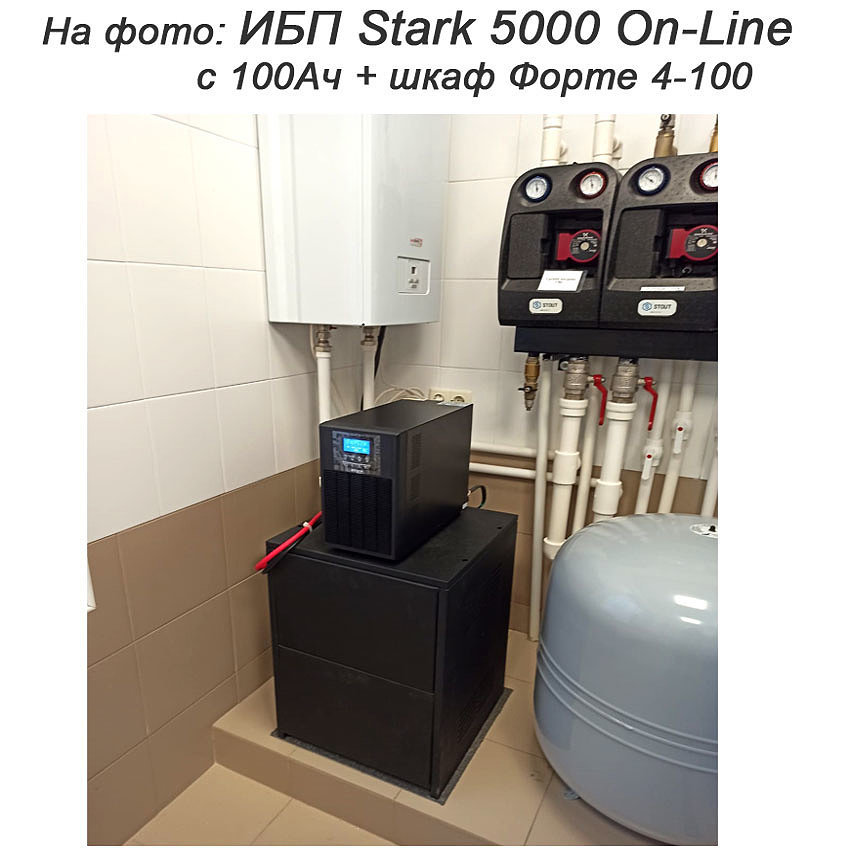

    Пример идеально выполненного монтажа ИБП 5 кВт Stark 5000 On-Line
    С АКБ Leoch DJM 12100. Аккумуляторы установлены в закрытый шкаф.

    foto-18-2022
