ВХОДНОЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЩИТ для ИБП

Функциональный распределительный шит в системе ИБП.

Сочетает в себе три важных элемента: вводной автомат, ограничитель по входному напряжению, контроль уровня нагрузки, механический байпас.

Вводной автомат: защита по току и выключатель подачи напряжения на ИБП. Нужен для отключения ИБП от входной сети при монтаже/демонтаже и проведении технических работ с ИБП, к примеру - замена батарей

Реле напряжения с визуальным контролем напряжения, тока. мощности в системе. необходимый элемент для защиты самого ИБП от перенапряжения в линии. Кроме этого, позволяет получить информацию в реальном времени о величине нагрузки, для прогнозирования времени автононой работы ИБП.

Внешний механический байпас. К сожалению мало кто думает, что через некоторое время ИБП будет необходимо обслужить (например поочистить от пыли вентиляторы, заменить батареи, или демонтировать и отвезти для этого в сервис). Что бы не оставлять без электропитания все приборы, которые были подключены к ИБП, простым поворотом переключателя байпаса можно пустить питание оборудования в обход ИБП, спокойно провести технические работы и переключить обратно. Это удобно и в случае, когда нет необходимости в постоянной работе ИБП.

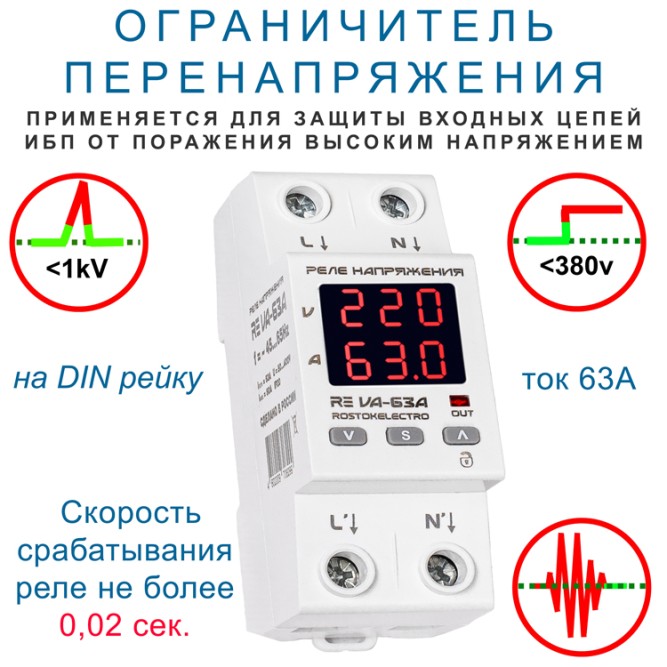

Подробнее о Реле напряжения.

Назначение данного устройства защиты по напряжению оперативное отключение действующей электротехники, осветительных систем и бытового оборудования при сбоях в работе сети. Реле уберегает электроприборы от губительных последствий короткого замыкания, перепадов и скачков напряжения. Высокоточное устройство: Время отключения по верхнему пределу 0,02 сек.

Установка реле на DIN-рейку на вводном электрощите в жилое или дачное помещение, офис и т. д.

Принцип действия устройства защиты заключен в постоянном анализе напряжения электросети. Если оно выходит за установленный пользователем верхний/нижний предел, реле в аварийном режиме отключает потребителей.

Помимо того, устройство запрограммировано на включение оборудования после стабилизации сети. Время, через которое возобновляется нагрузка, также устанавливает пользователь. Задержка на включение особо актуальна для техники, не терпящей внезапные краткосрочные отключения: холодильников, сплит-систем, кондиционеров и пр.

Вторая функция реле - отслеживание потребляемого тока подключенной нагрузки. Превышение максимального порога (например, при коротком замыкании) вызывает немедленное отключение нагрузки. Ее возобновление выполняется нажатием кнопки на передней панели устройства (аналогично действиям с вводным автоматом).

Также реле позволяет видеть, имеется ли нагрузка на сеть, — информация выводится на табло. Такой контроль дает пользователю возможность экономить деньги, своевременно включая/выключая подачу электропитания.

Реле напряжения однофазное обладает запасом мощности 25–30 %, поэтому прибор на 63 ампера предназначен для работы с кратковременными пиками в нагрузке до 80 А.

Основные особенности реле серии VA:

• Индикация актуальных значений напряжения и тока.
• Включение нагрузки в автоматическом режиме после нормализации напряжения.
• Контроль максимального тока в электроцепи.
• Программируемая отсрочка включения.
• Устанавливаемые пользователем верхний/нижний пределы для отключения напряжения.
• Модульная конструкция для крепления на монтажный профиль TS-35 (DIN-рейку 35 мм).
