ИБП EA990 G4 3/3 60kVA без АКБ

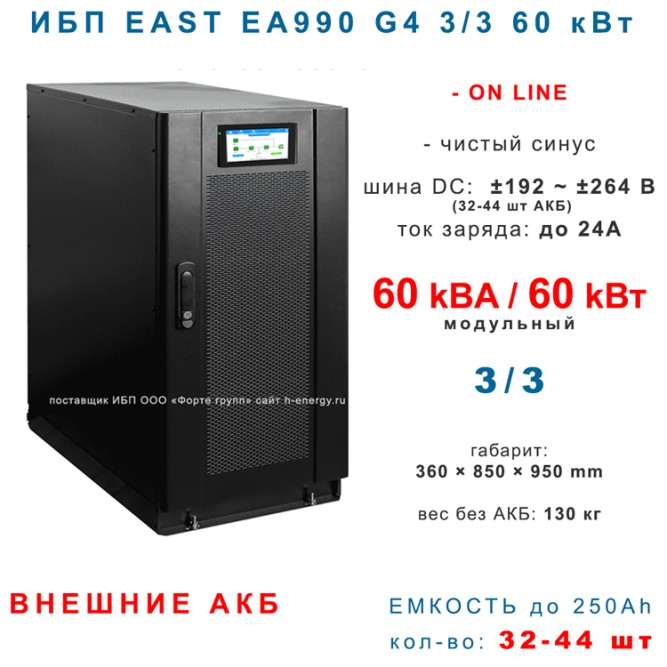

Трехфазный ИБП EAST EA990 G4 3/3 60kVA для работы с внешними АКБ

Основная задача этой серии ИБП: защитить оборудование от продолжительных перебоев в энергоснабжении, фильтрация помех и стабилизация напряжения с точностью 2%.

Главная информация о модели EAST EA990 G4 3/3 60kVA:

• Тип ON-LINE это полная защита подключенного оборудования от скачков и провалов напряжения в сети. В всех ИБП класса ON-Line конструктивно заложено нулевое время перехода с сети на АКБ и обратно, а так же чистый синус на выходе всегда.
• Комплектация: ИБП EAST EA990 G4 3/3 60kVA не имеет внутренних батарей, модель создана для работы с внешними батареями, располагаемыми рядом, на специальном стеллаже или в батарейном шкафу. Для работы ИБП необходимо приобрести и подключить последовательно 32-40 аккумуляторов.
• Мощность 60000 ВА (60кВт) Коэффициент мощности=1. Рекомендуется подключать нагрузку до 50кВт. Все ВЧ инверторы обладают низкой перегрузочной способностью. Учитывайте пусковые токи от компрессоров, кондиционеров, насосов и любой мощной индуктивной нагрузки.
• Время автономии является определяющим фактором при выборе внешних АКБ. Время зависит от емкости батарей и нагрузки.
  Приводим ориентировочные значения времени автономии при разной нагрузке: данные указаны в часах / минутах.

  Батареи / нагрузка	1 кВт	2 кВт	5 кВт	10 кВт	15 кВт	20 кВт	25 кВт	↓ссылки на варианты АКБ↓	вес батарей
  32 х 18 Ач	5 часов	2.3 часа	1 час	25 мин	10 мин	до 3 мин	менее 2 мин	→ см. модели АКБ на 18 Ач,	(32 шт × 6 кг)
  32 х 26 Ач	7.5 часов	3.5 часа	1.4 час	40 мин	25 мин	14 мин	до 5 мин	→ см. модели АКБ на 26 Ач,	(32 шт × 8 кг)
  32 х 45 Ач	14.5 часов	6.5 часа	2.3 час	1.1 час	30-35 мин	20 мин	до 10 мин	→ см. модели АКБ на 45 Ач,	(32 шт × 13 кг)
  32 х 55 Ач	15.5 часов	7.5 часа	3.0 час	1.4 час	40-50 мин	30 мин	до 15 мин	→ см. модели АКБ на 55 Ач,	(32 шт × 17 кг)
  32 х 75 Ач	21.5 час	10 часов	4.1 часа	2.0 часа	1.2 часа	60 мин	до 40 мин	→ см. модели АКБ на 75 Ач,	(32 шт × 23 кг)
  32 х 100 Ач	27 час	13 час	5.2 час	2.5 час	1.7 час	1.2 час	до 50 мин	→ см. модели АКБ на 100 Ач,	(32 шт × 30 кг)

  Как пользоваться таблицей? Допустим, что необходимо обеспечить автономную работу оборудования мощностью 15000 Вт (15 кВт) в течении 1 часа, выбрав колонку 15 кВт и строку 1,2 час находим соответствие 32 × 75Ah. Это означает, что необходимо 32 шт АКБ по 75 Ач, ссылка на каталог батарей в строке.

  Примечание. Приведенные в таблице данные являются ориентировочными, и могут быть использованы лишь для приблизительной оценки времени автономной работы ИБП. Реальное время зависит от температурных условий эксплуатации и разрядных характеристик аккумуляторных батарей, которые зависят от выбранного производителя АКБ.

• Рекомендуемая емкость подключаемых внешних АКБ 18-200 Ah. Возможность настроить ток заряда в диапазоне 1-24А, и как следствие, широкий диапазон подключаемых батарей по емкости - неоспоримое преимущество этого ИБП.
• Рекомендуемый тип батарей: AGM. Профиль зарядного устройства этого ИБП настроен на заряд AGM стационарных батарей. Возможно применение GEL батарей, но в только в случае реальной необходимости (частые и долгие отключения раз в неделю и чаще). Категорически запрещается подключать любой вид литиевых батарей (LiFePO4) и WET.

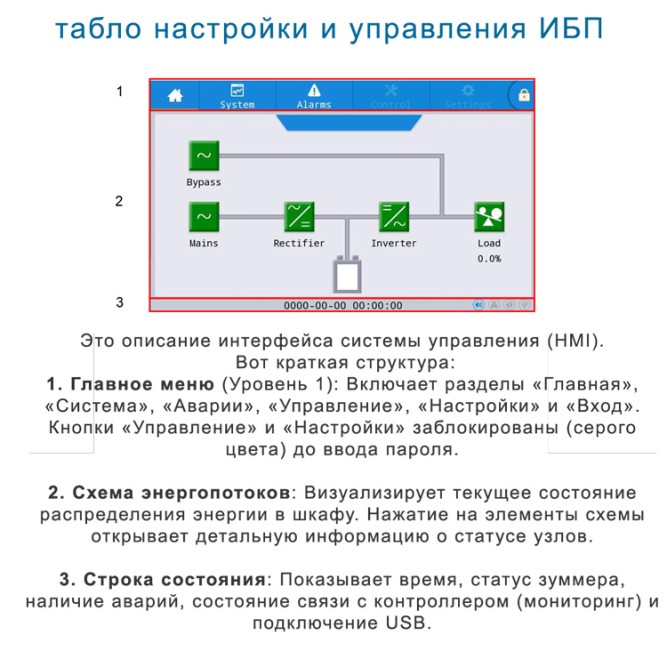

• Ток заряда 1-24А (мах): настраивается через панель управления. Влияет на скорость заряда АКБ и как следствие, на время, через которое вся система будет полностью заряжена и ждать следующего отключения внешнего питания. Нормальным, считаться ток заряда 10% от емкости батареи. К примеру, для АКБ 100Ач необходимо выставить ток 10 Ампер.

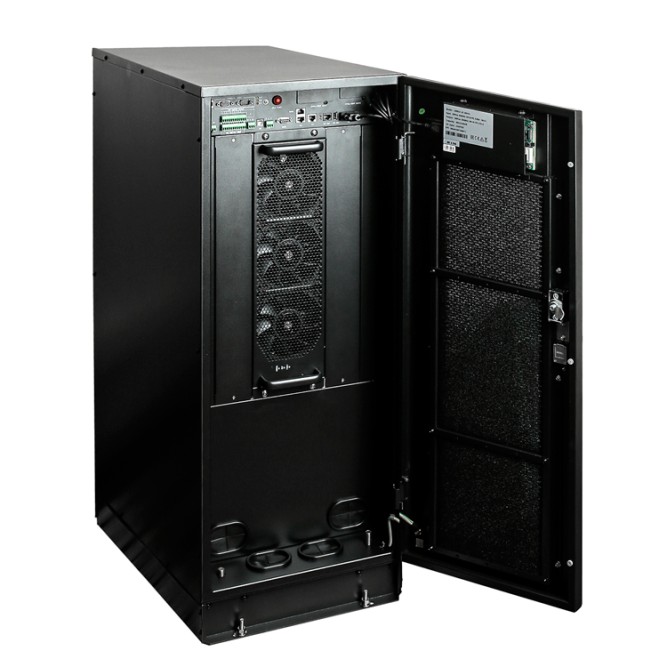

• Обслуживание ИБП: по мере загрязнения вентиляторов. Заключается в периодической очистке от пыли вентиляторов и теплоотводов. Повышение температуры внутри корпуса опасно! При перегреве ИБП выдает ошибку и переключается в байпас.
• Гарантия на ИБП без АКБ: 12 мес официальная. Сервис выполняется в МСК/Зеленоград.

Список дополнительного оборудования для ИБП EAST EA990 G4 3/3 60kVA

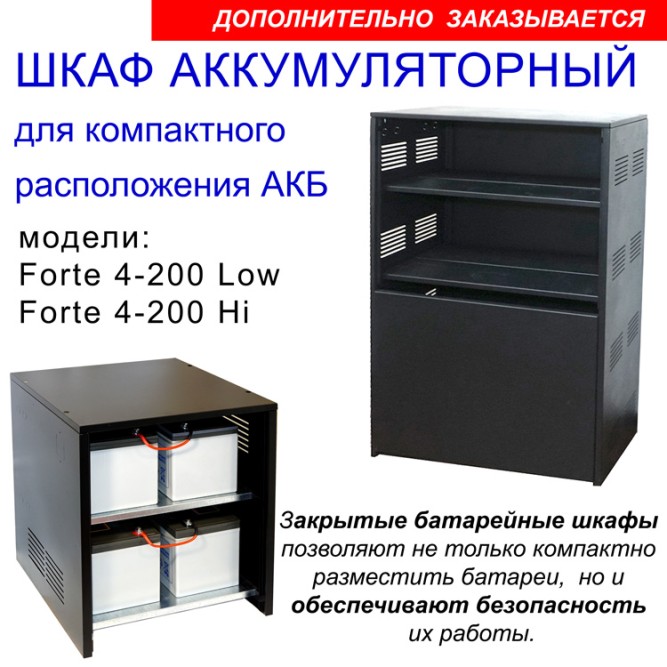

• Батарейный шкаф для размещения массива АКБ. Является обязательным согласно ПУЭ элементом системы бесперебойного питания. При напряжении шины DC 40×12v = 480V и значительных токах, закрытый батарейный шкаф вносит элемент надежности в систему и предпочтителен перед решениями размещения АКБ на открытых стеллажах. После выбора емкости и кол-ва батарей, убедитесь в возможности подобрать шкаф нужного размера с помощью фильтра в этой категории.
• SNMP адаптер − это устройство, позволяющее подключить ИБП к локальным (глобальным) компьютерным сетям Ethernet. Адаптер поддерживает обмен данными по протоколу SNMP и позволяет просматривать информацию о состоянии ИБП через сеть Internet с помощью любого распространенного HTTP-браузера.

Установка, запуск и монтаж ИБП с внешними АКБ:

Ввод в эксплуатацию и пуско-наладка. (ПНР). Правильный ввод в эксплуатацию ИБП состоит из согласованных действий специалиста в области энегретики (электрика, имеющего допуск к промышленным сетям) и квалифицированного специалиста в области бесперебойного питания хорошо знающего данное оборудование и технические аспекты настройки параметров ИБП. В случае отсутствия подготовленного персонала, инженеры нашей компании и компании EAST готовы предоставить полный цикл пуско-наладочных работ. Другими словами: местный электрик занимается прокладкой кабеля к ИБП и от него обратно, а второй специалист собирает, включает, настраивает и проверяет ИБП.

Основные этапы для правильного ввода в эксплуатацию мощных трехфазных ИБП (от 30кВА):

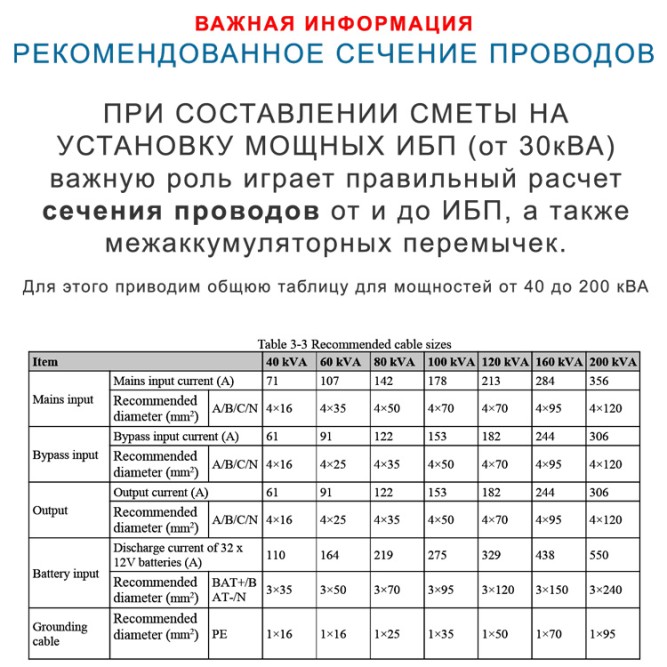

• Подготовка сети: включает в себя прокладку электрического кабеля (вход/выход) до места установки ИБП, установка электрощита с вводными автоматами. Выполняется персоналом объекта, отвечающим за электроснабжение. На этом этапе, необходимо согласовать количество жил и сечение кабеля, а так же номинал защитных автоматов по току.
• Перемещение ИБП и АКБ к месту установки. Вес комплекта 125 кг + вес АКБ, необходимы технические средства (погрузчик/рокла/тележка). Выполняется персоналом объекта.
• Установка ИБП на место постоянной работы, установка батарейного шкафа (если заказан) или стеллажа. Размещение массива аккумуляторных батарей. Этот пункт обычно выполняется специалистом по ПНР.

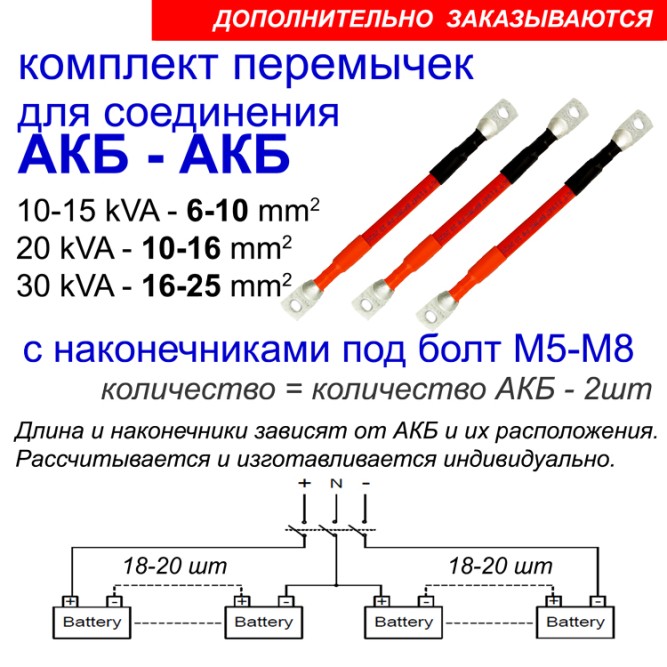

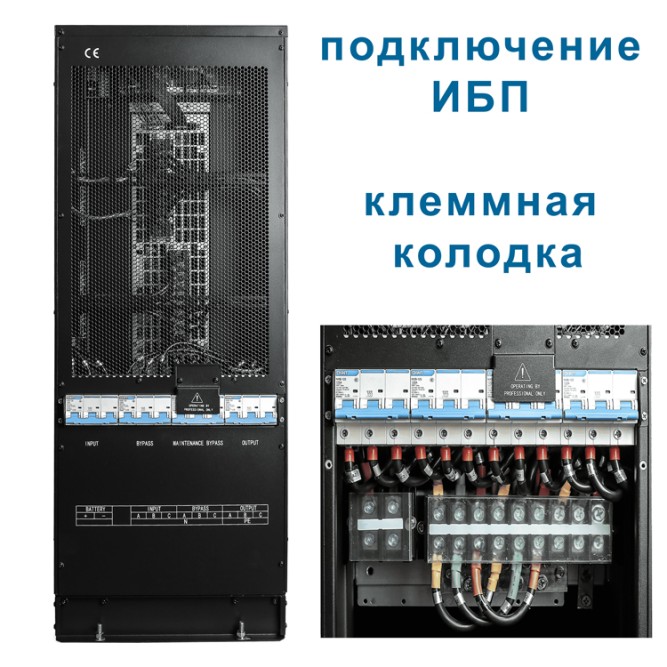

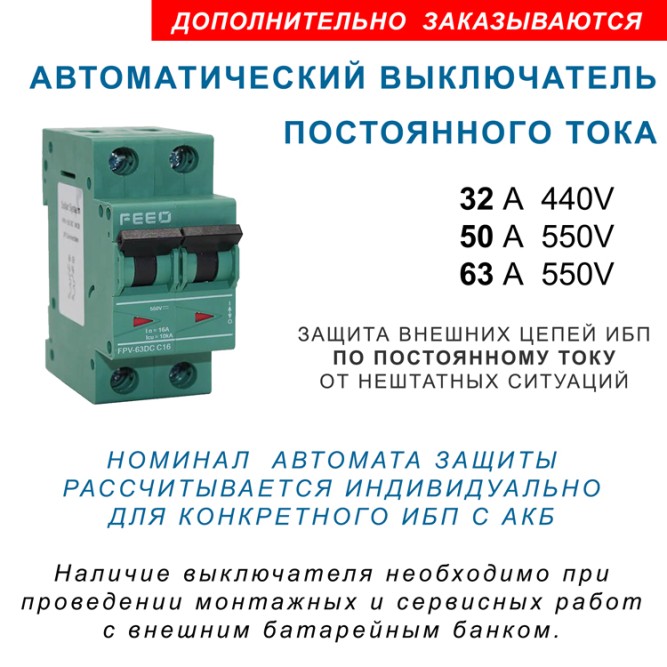

• Подключение ИБП к заранее подготовленной электро сети и монтаж соединительных проводов АКБ-АКБ (31-40шт), соединения ИБП-АКБ и автомата защиты по постоянному току (если предусмотрен).
• Комплекс проверочных тестов перед первым включением ИБП. Включение и настройка ИБП, согласно комплекту батарей (ток заряда/количество батарей/тип батарей/напряжение конца разряда, и.т.д) выполняется специалистом по ПНР
• Совместное с представителем Заказчика и энергетиком объекта проведение контрольного отключения для проверки работоспособности системы.
• Передача Заказчику акта ввода в эксплуатацию, гарантийного талона, инструкции по эксплуатации и др. документов, относящихся к работе ИБП.

---

Принцип работы ON-LINE источник бесперебойного питания EAST EA990 G4 3/3 - построен по схеме с двойным преобразованием, то есть переменное напряжение сети (AC) сначала преобразуется в постоянное напряжения (DC), а затем обратно инвертором в переменное, тем самым достигается независимость выходного напряжения ИБП от внешней электросети. Время переключения на АКБ "нулевое", и это 99% защита вашего оборудования от колебаний напряжения во внешней сети. Различные искажения и помехи во внешней электросети, пониженное или повышенное напряжение, высоковольтные импульсы, провалы или скачки напряжения, а также нестабильности его формы, отключения электроснабжения - на выход ИБП не проходят.

От чего не спасает ИБП?

• ИБП не корректирует частоту и бесполезен: в случае, когда мощности генератора не хватает, что бы "держать" обороты двигателя в пределах 5%. Гуляние частоты генератора никакой ИБП не исправит. Если на входе в ИБП частота 47 Гц, то и на выходе будет 47 Гц. Выход и вход строго синхронизированы. А при выходе за границу по частоте, ИБП переключается в режим питания от батарей и тут уже на выходе будет ровно 50 Гц.
• Не защищает: Максимальная защита, которую обеспечивает технология On-Line, это не полная защита! ИБП не защищен от мощных импульсов перенапряжения, которые возникают после удара молнии в линию электропередач. Так же ИБП выходит из строя при попадании линейных 380 вольт на его входную цепь, но подключенную нагрузку при этом он защищает.
