EAST EA990-H G5 3/3 15kVA

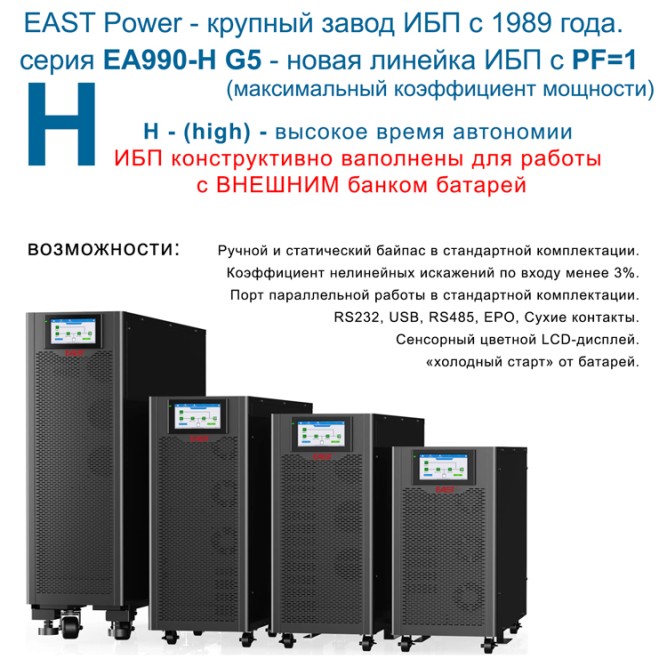

ИБП EAST EA990-H G5 3/3 15kVA для работы с внешними АКБ, трехфазный.

Основная задача этой серии ИБП: защитить оборудование от продолжительных перебоев в энергоснабжении, фильтрация помех и стабилизация напряжения с точностью 2%.

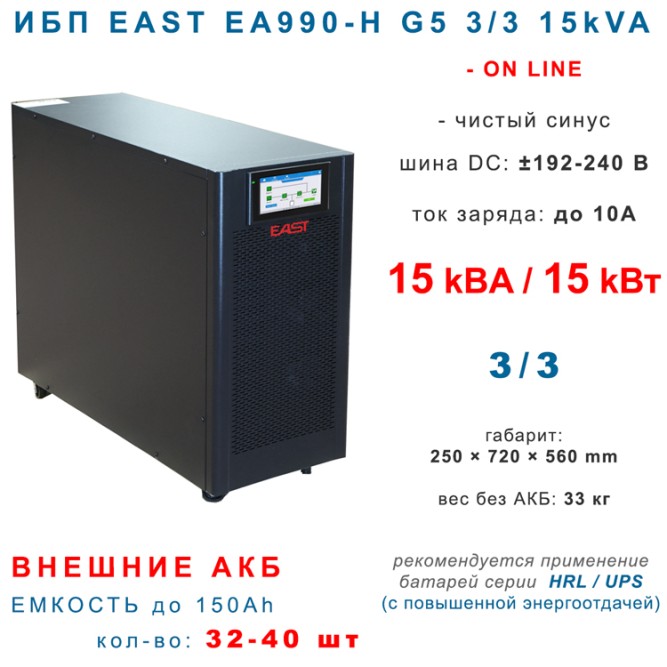

Главная информация о модели EAST EA990-H G5 3/3 15kVA:

• Тип ON-LINE это полная защита подключенного оборудования от скачков и провалов напряжения в сети. В всех ИБП класса ON-Line конструктивно заложено нулевое время перехода с сети на АКБ и обратно, а так же чистый синус на выходе всегда.
• Комплектация: ИБП EAST EA990-H G5 3/3 15kVA не имеют внутренних батарей, модель создана для работы с внешними батареями, располагаемыми рядом, на специальном стеллаже или в батарейном шкафу. Для работы ИБП необходимо приобрести и подключить последовательно 32 аккумулятора.
• Мощность 15000 ВА (15кВт) Коэффициент мощности=1. Рекомендуется подключать нагрузку до 14кВт. Все ВЧ инверторы обладают низкой перегрузочной способностью. Учитывайте пусковые токи от компрессоров, насосов и любой мощной индуктивной нагрузки.
• Время автономии является определяющим фактором при выборе внешних АКБ. Время зависит от емкости батарей и нагрузки.
  Приводим ориентировочные значения времени автономии при разной нагрузке: данные указаны в часах / минутах.

  Батареи / нагрузка	1 кВт	2 кВт	5 кВт	10 кВт	15 кВт	↓ссылки на варианты АКБ↓	вес батарей
  32 х 18 Ач	5 часов	2.3 часа	1 час	25 мин	менее 10 мин	→ см. модели АКБ на 18 Ач,	(32 шт × 6 кг)
  32 х 26 Ач	7.5 часов	3.5 часа	1.4 час	40 мин	25 мин	→ см. модели АКБ на 26 Ач,	(32 шт × 8 кг)
  32 х 45 Ач	14.5 часов	6.5 часа	2.3 час	1.1 час	30-35 мин	→ см. модели АКБ на 45 Ач,	(32 шт × 13 кг)
  32 х 55 Ач	15.5 часов	7.5 часа	3.0 час	1.4 час	40-50 мин	→ см. модели АКБ на 55 Ач,	(32 шт × 17 кг)
  32 х 75 Ач	21.5 час	10 часов	4.1 часа	2.0 часа	1.2 часа	→ см. модели АКБ на 75 Ач,	(32 шт × 23 кг)
  32 х 100 Ач	27 час	13 час	5.2 час	2.5 час	1.7 час	→ см. модели АКБ на 100 Ач,	(32 шт × 30 кг)

  Как пользоваться таблицей? Допустим, что необходимо обеспечить автономную работу оборудования мощностью 5000 Вт (5 кВт) в течении 3 часов, выбрав колонку 5 кВт и строку 3 час находим соответствие 32 × 55Ah. Это означает, что необходимо 32 шт АКБ по 55 Ач, ссылка на каталог батарей в строке.

  Примечание. Приведенные в таблице данные являются ориентировочными, и могут быть использованы лишь для приблизительной оценки времени автономной работы ИБП. Реальное время зависит от температурных условий эксплуатации и разрядных характеристик аккумуляторных батарей, которые зависят от выбранного производителя АКБ.

  Примечание. Поставляемые с завода ИБП настроены на работу с 32 батареями. В случае необходимости применить 40 внешних батарей перенастройка возможна в сервисном центре.

• Рекомендуемая емкость подключаемых внешних АКБ 18-100 Ah. Возможность настроить ток заряда в диапазоне 1-10А, и как следствие, широкий диапазон подключаемых батарей по емкости - неоспоримое преимущество этого ИБП.
• Рекомендуемый тип батарей: AGM. Профиль зарядного устройства этого ИБП настроен на заряд AGM стационарных батарей. Возможно применение GEL батарей, но в только в случае реальной необходимости (частые и долгие отключения раз в неделю и чаще). Категорически запрещается подключать любой вид литиевых батарей (LiFePO4) и WET.
• Ток заряда 1-10А (мах): настраивается через панель управления. Влияет на скорость заряда АКБ и как следствие, на время, через которое вся система будет полностью заряжена и ждать следующего отключения внешнего питания. Нормальным, считаться ток заряда 10% от емкости батареи. К примеру, для АКБ 100Ач необходимо выставить ток 10 Ампер.

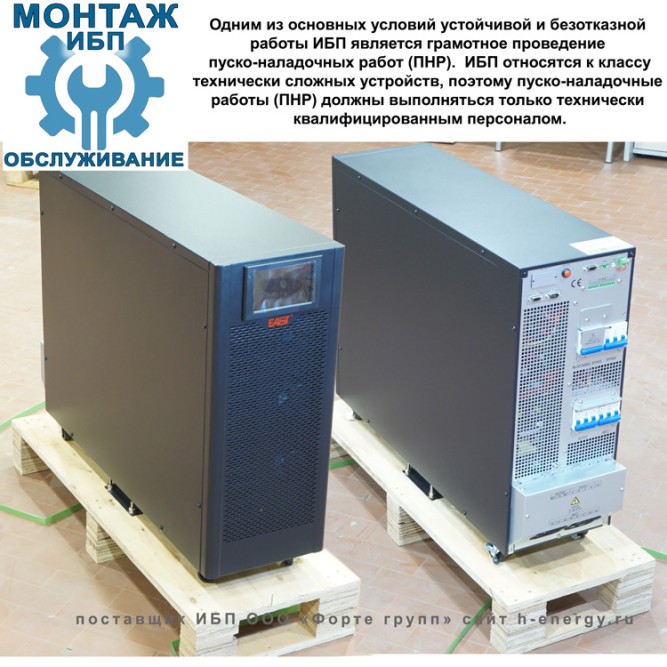

• Ввод в эксплуатацию и пуско-наладка. (ПНР). Запуск в эксплуатацию не представляет сложности для квалифицированного специаласта и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. В случае отсутствия подготовленного персонала, инженеры нашей компании готовы предоставить полный цикл пуско-наладочных работ.
• Обслуживание ИБП: по мере загрязнения вентиляторов. Заключается в периодической очистке от пыли вентиляторов и теплоотводов. Повышение температуры внутри корпуса опасно! При перегреве ИБП выдает ошибку и переключается в байпас.
• Гарантия на ИБП без АКБ: 12 мес официальная. Сервис выполняется в МСК.

Список дополнительного оборудования для ИБП

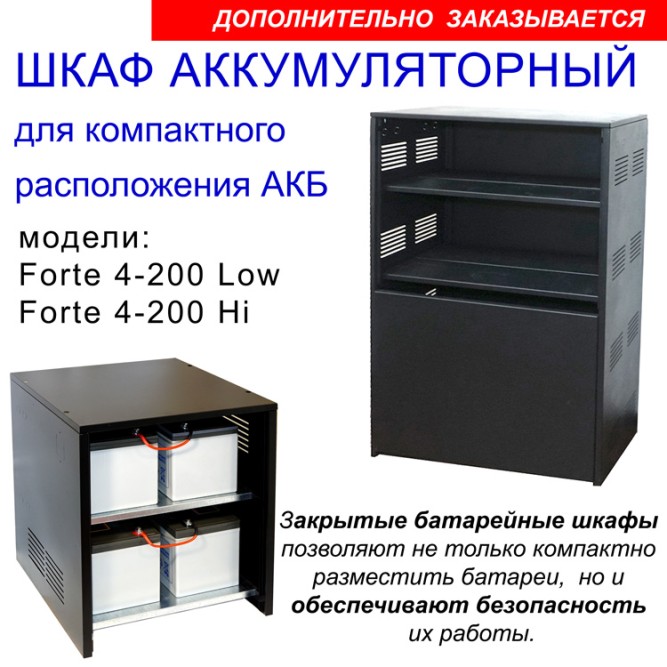

• Батарейный шкаф для размещения массива АКБ. Является обязательным согласно ПУЭ элементом системы бесперебойного питания. При напряжении шины DC 40×12v = 480V и значительных токах, закрытый батарейный шкаф вносит элемент надежности в систему и предпочтителен перед решениями размещения АКБ на открытых стеллажах. После выбора емкости и кол-ва батарей, убедитесь в возможности подобрать шкаф нужного размера с помощью фильтра в этой категории.

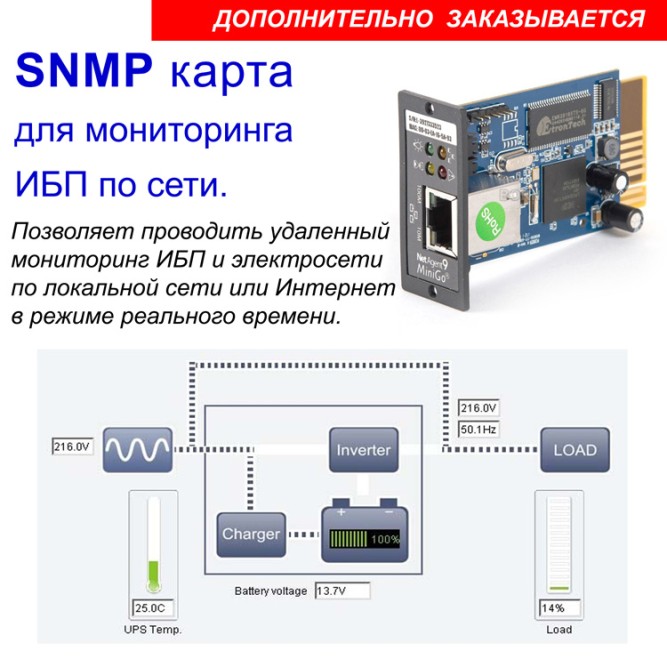

• SNMP адаптер − это устройство, позволяющее подключить ИБП к локальным (глобальным) компьютерным сетям Ethernet. Адаптер поддерживает обмен данными по протоколу SNMP и позволяет просматривать информацию о состоянии ИБП через сеть Internet с помощью любого распространенного HTTP-браузера.
• Внешний механический байпас с установленным ОПН (ограничителем перенапряжения) и вводным автоматом AC. Это опция возможна при заказе монтажа ИБП в нашей компании. Байпас (режим обхода) нужен, в случае необходимости исключить ИБП из цепи питания для проведения ремонтных работ или замены батарей.
• Ограничитель перенапряжения трехфазный на дин рейку для самостоятельной установки. Нужен для защиты от высокого напряжения входных цепей ИБП. На практике - часто спасал от необходимости везти ИБП в сервисный центр после неудачных действий электриков и обрывов нуля. Стоит не дорого - спасает на много!

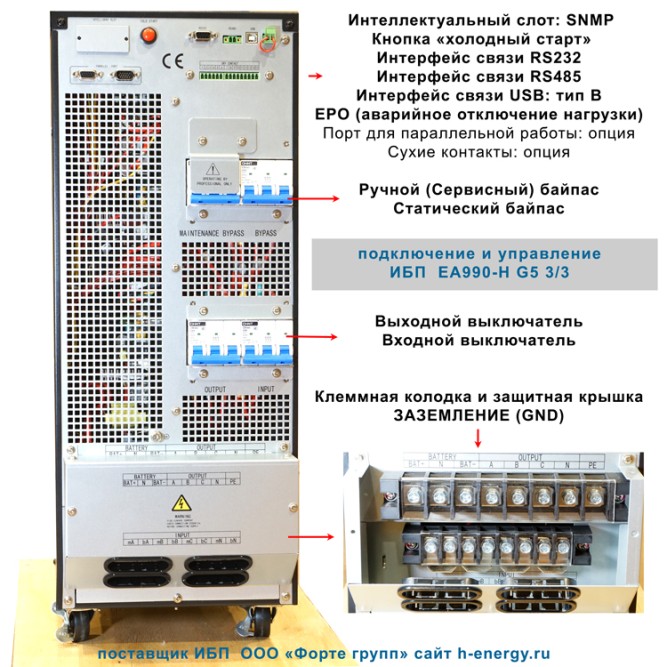

Установка, запуск и монтаж ИБП с внешними АКБ:

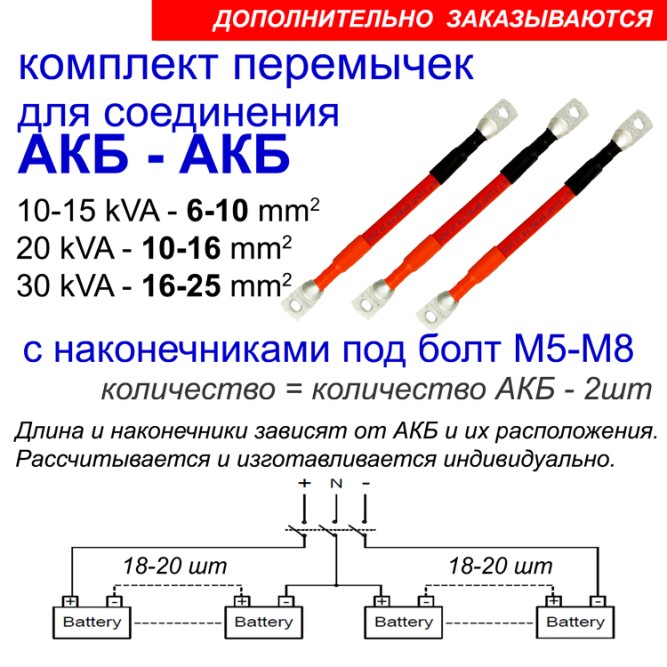

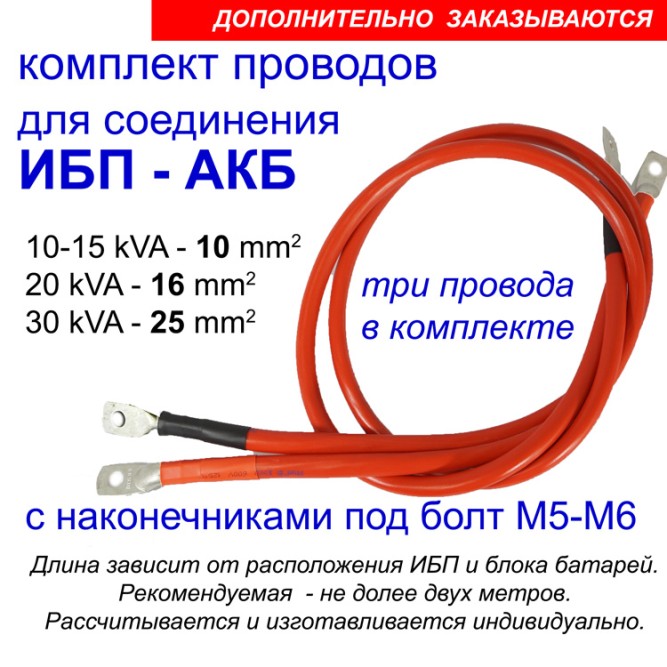

• Для монтажа необходимо подготовить: аккумуляторы (32шт), межаккумуляторные перемычки (31 шт), провод АКБ-ИБП (3 шт сечение 10-16 кв.мм), автомат на 63А, запас провода 6-10 кв.мм, наконечники и инструмент для их опрессовки. Дополнительно: шкаф/стелаж и автомат по постоянному току.
• Проверьте наличие и качество заземления. Ознакомьтесь с инструкцией, особенно разделом "режимы работы" и байпаса.
• Поставляемое оборудование проверено перед отгрузкой и полностью готово к работе.
• Подключение к сети необходимо выполнить проводом, сечение которого соответствует указанным в руководстве значениям максимальных токов. Стандартно 6-10 кв.мм.

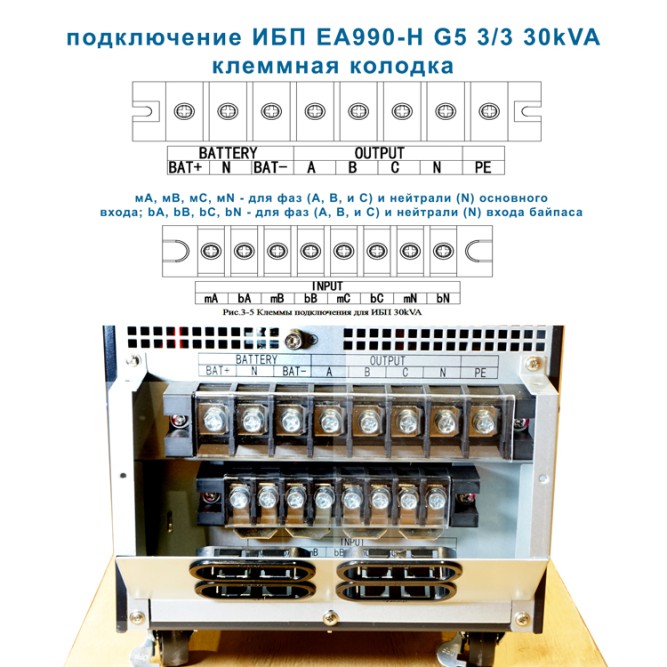

• Подключение входного и выходного провода к ИБП производится с помощью клемм под болт М6.
• Перед ИБП должен быть установлен автомат защиты по току на 63А.
• Включить ИБП, проверить значения настраиваемых параметров, особенно ток заряда - выставить значение соответствующее подключенным АКБ (близкое к 10% от емкости).
• После подачи электропитания, ИБП начнет заряд батарей, длительность первого заряда 5-9 часов. После окончания заряда можно подключать нагрузку и проверять работу.
• Проверка работы: определите по шкале нагрузки, на сколько процентов загружен ИБП, сравните с расчетным. Проведите принудительное отключение внешнего питания (только фазы). Результатом правильной работы будет непрерывность питания подключенного оборудования.

Принцип работы ON-LINE источник бесперебойного питания - построен по схеме с двойным преобразованием, то есть переменное напряжение сети (AC) сначала преобразуется в постоянное напряжения (DC), а затем обратно инвертором в переменное 220/230 вольт, тем самым достигается независимость выходного напряжения ИБП от внешней электросети. Время переключения на АКБ "нулевое", и это 99% защита вашего оборудования от колебаний напряжения во внешней сети. Различные искажения и помехи во внешней электросети, пониженное или повышенное напряжение, высоковольтные импульсы, провалы или скачки напряжения, а также нестабильности его формы, отключения электроснабжения - на выход ИБП не проходят.

От чего не спасает ИБП?

• ИБП не корректирует частоту и бесполезен: в случае, когда мощности генератора не хватает, что бы "держать" обороты двигателя в пределах 5%. Гуляние частоты генератора никакой ИБП не исправит. Если на входе в ИБП частота 47 Гц, то и на выходе будет 47 Гц. Выход и вход строго синхронизированы. А при выходе за границу по частоте, ИБП переключается в режим питания от батарей и тут уже на выходе будет ровно 50 Гц.
• Не защищает: Максимальная защита, которую обеспечивает технология On-Line, это не полная защита! ИБП не защищен от мощных импульсов перенапряжения, которые возникают после удара молнии в линию электропередач. Так же ИБП выходит из строя при попадании 380 вольт на его входную цепь, но подключенную нагрузку при этом он защищает. Что бы обезопасить сеть от такого рода аварий необходимо установить на входе реле напряжения.

Помимо перечисленного ИБП EAST EA990-H G5 3/3 обладает еще рядом отличительных преимуществ:

• Широкий диапазон по входному напряжению - позволяет обеспечивать на выходе чистое и стабилизированное напряжение даже при глубокой просадке входного напряжения, БЕЗ перехода на работу от АКБ. Что, в свою очередь, увеличивает срок службы батарей.

• Контроль фазы на выходе позволяет избежать проблем, связанных с перефазировкой.
• Наличие программируемых портов для разделения подключаемой нагрузки на критически важную и прочую позволяет (при необходимости) увеличить время автономии для важных потребителей, БЕЗ установки дополнительного блока АКБ.
• Наличие встроенного байпаса позволяет продолжать питать нагрузку без перехода на АКБ даже в случае перегрузки более, чем на 30 секунд.

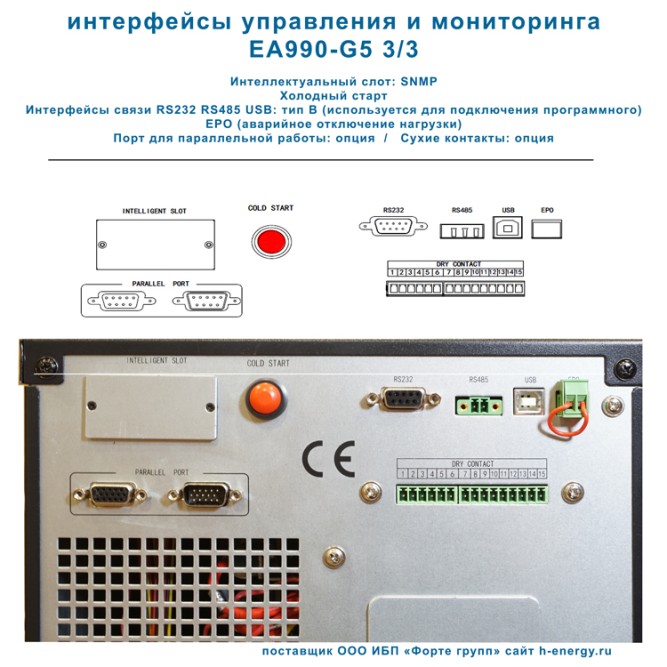

• Возможность подключения и работы оборудования для SNMP мониторинга
• Модели 10 и 15кВА имеют также возможность параллельного соединения для увеличения суммарной мощности до 20 и 30кВА, соответственно.
