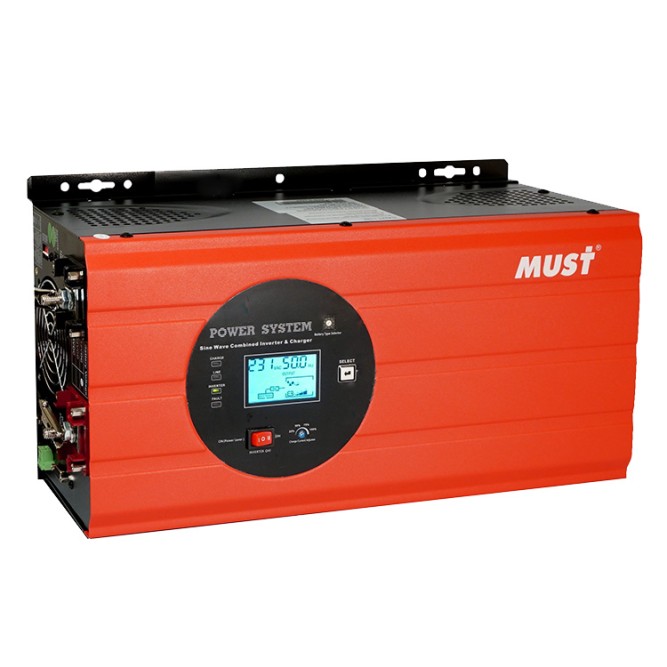

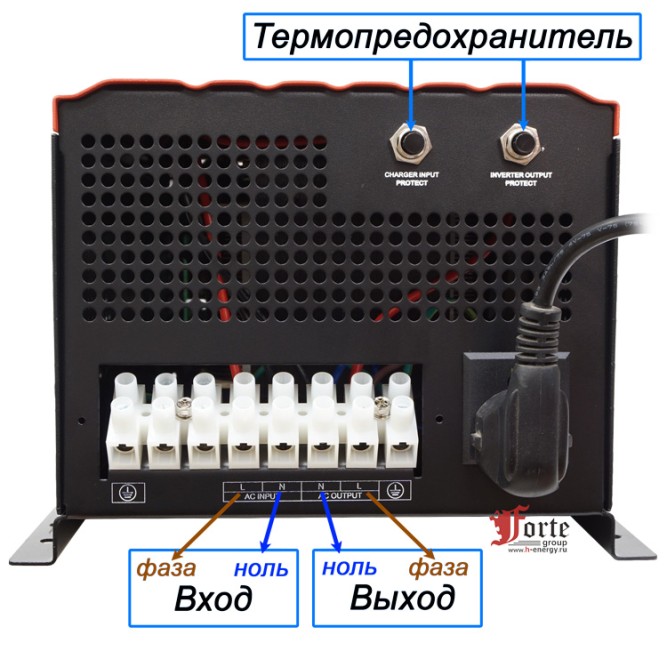

EP3000 Pro 2kW 12vDC

ИБП Must EP30-2KW PRO 2кВт/шина DC12v.

Низкочастотный OFF-Line ИБП на 2кВт с работой от одной АКБ на 12 вольт.

Принцип работы: Электроника ИБП контролирует наличие сети на входе, и в случае его значительного снижения, пропадения (или повышения) переключает питание всей нагрузки на питание от внешней АКБ. Преобразование напряжения 12 вольт в 220 вольт осуществляет мощный низкочастотный инвертор. При появлении внешнего питания, дается команда на переключение на питание от сети и заряд батарей. Система полностью автономна и не требует участия человека.

• Обеспечивает чистое синусоидальное бесперебойное электропитание при отключении сетевого напряжения, необходимое для нагрузок, чувствительных к форме питающего напряжения (котлы, насосы, компрессоры, холодильники, кондиционеры и другие электроприборы)
• Конструктивно заложен запас по пиковой мощности, что позволяет подключать мощные индуктивные нагрузки, имеющие высокие пусковые токи.
• Ручной выбор используемого типа батареи. Настраивается на AGM, GEL, WET технологии исполнения АКБ.
• Настройки тока заряда аккумуляторов в диапазоне от 15 до 65 Ампер, дают возможность подключить банк батарей емкостью до 800 Ач.

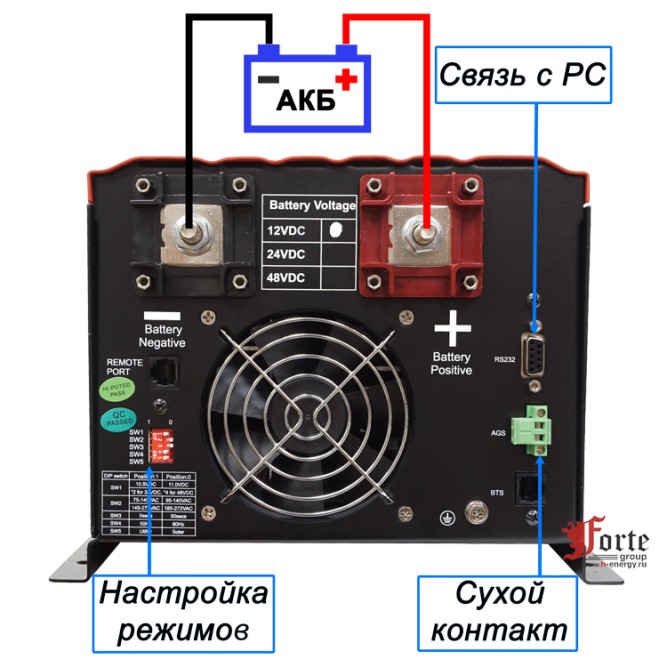

• Выход "сухой контакт" позволяет подать сигнал управления на запуск генератора когда энергия аккумуляторов исчерпана.
• Выполнен в настенном исполнении, что позволяет эффективно использовать пространство.

Важно знать перед покупкой Must EP30-2KW PRO

• Перед покупкой ИБП: нужно представлять с аккумуляторами какого типа и какой емкости будет работать ИБП. Минимальная емкость АКБ составляет 100 ач. Батареи меньшей емкости не смогут обеспечить нужного тока отдачи и времени автономии. Из расчетов, проверенных практически, емкости в 100 ач хватит на работу с непрерывной нагрузкой в 1200 Вт всего на 20-25 минут! В режиме эпизодической нагрузки (холодильники, насосы, газовые котлы) на значительно большее время. Примеры комплектов с АКБ большой емкости.
• Перед эксплуатацией: необходимо настроить тип АКБ, ток заряда, режим контроля внешней сети и приоритет источника заряда.
  Подробнее изложено в руководстве по эксплуатации, в разделе "документация" страницы сайта.
• Температура эксплуатации: ИБП может работать только при положительной температуре, оптимальным считается 15-25 градусов. Продумайте место расположения ИБП. Превышение этих значений снижает срок службы батарей.

• Перегрузочная способность: Низкочастотные ИБП могут выдержать пики перегрузки в три раза от номинала, но в течении всего 20 мс, реальную перегрузку эти ИБП выдерживает:
  • от 2000 кВт до 2250 кВт в течении 2-х минут;
  • от 2250 кВт до 2750 кВт в течении 2-20 секунд;
  • свыше 2750 кВт ИБП отключается и повторное включение возможно только в ручную!
  Эти цифры важны при расчете общей мощности устанавливаемого ИБП, с учетом пусковых токов электродвигателей, которые могут привести к перегрузке и обесточить всю систему.
  Конкретный пример: работает тен нагрева в стиральной/посудомоечной машине (1500Вт) или чайник и включился скважный насос пиком в 1600 Вт: суммарно 3100 Вт ИБП на 2кВт - отключит питание, а ИБП на 3 кВт не отключит.
  * Высокочастотные ИБП в случае резкой перегрузки выходят из строя не смотря на заявленную защиту.
• Потребление на себя: в ждущем режиме расходуется около 58 Вт. Эта энергия идет на работу зарядного устройства в режиме поддержания заряда (буферный режим) и "мозгов" самого ИБП.
  В режиме заряда АКБ после разряда, при 25% положении регулятора тока 370 Вт. При 75% положении, на группу АКБ от 200 Ач, потребление достигает 1300 Вт!
  Зачем эти цифры? Если стоит генератор или стабилизатор напряжения на вводе в Дом, то надо обязательно учитывать, что при подаче электроэнергии после длительного отключения, ИБП начнет заряжать АКБ, и общее потребление электроэнергии в этот момент сильно возрастет. Мощность вводного автомата, генератора или стабилизатора должна быть выбрана с запасом.
• Токи, текущие в цепи ИБП-АКБ: Чтобы из 12 вольт сделать 220 и обеспечить высокую мощность, в цепях АКБ протекают токи большого номинала:
  • При работе на нагрузку в 1200 Вт, ток с батарей равен 40 Амперам!
  • При работе на нагрузку в 2000 Вт, ток с батарей равен 75 Амперам!
  • При работе на нагрузку в 3000 Вт, ток с батарей равен 115 Ампер!
  Используйте сечение проводов, для подключения батарей к ИБП и межаккумуляторных перемычек, расчитанное на такие токи! В противном случае возможен перегрев проводов и локальное возгорание!
  Внимание! Для ИБП мощностью 3 кВт с шиной на 12 вольт, сечение проводов для обеспечения безопасной эксплуатации должно быть не менее 35 мм2! Используйте комплект проводов ИБП-АКБ на 35 кв.мм.
• Место установки: С учетом выше сказанного, настенный монтаж ИБП должен быть проведен на теплостойкую поверхность. Недопустимо вешать ИБП на деревянные стены или стены из гибсокартона. При необходимости, используйте прокладки из гетинакса или другого не горючего материала.
• Уход и обслуживание: ИБП имеент принудительную вентиляцию, необходимо следить за чистотой в помещении и очищать от пыли вентиляторы охлаждения. Других процедур по ТО не требуется.

Схема работы офф-лайн ИБП в двух режимах:

Достоинство Off-Line технологии - надежность:

• в режиме питания от сети на пути со входа на выход ИБП стоит только РЕЛЕ - потерь напряжения на нем нет, может выдерживать большие перегрузки;
• в режиме питания от батарей мощность определяется мощностью инвертора и того же РЕЛЕ;
• Второе достоинство - экономичность. В ждущем режиме потребляет энергию только на работу платы управления и подзаряд АКБ.
• Третье - бесшумность, т.к. тепловой режим самый благоприятный, если установлен вентилятор, он включается на полную мощность только в режиме работы от АКБ, остальное время обороты низкие.
• Четвертое - стоимость. Меньше деталей - меньше цена!

Недостатками этой топологии является:

• Off-Line ИБП не корректируют (стабилизируют) уровень входного напряжения, форму напряжения и частоту, (это не их задача);
• неполная фильтрация напряжения сети от вч помех и выбросов;
• помехи и искажения, генерируемые нагрузкой, пропускаются обратно в сеть;
• время перехода с режима на режим: – 4-20 мс, т.е. есть провал в питании нагрузки, (зависит от модели и мощности);

Что внутри? Устройство ИБП MustPower EP30.

Практически все пространство внутри этого ИБП занято блоком ИНВЕРТОРА, поэтому в названии часто встречается не ИБП, а инвертор Must. Плата управления и выпримителя располагаются над массивом силовых ключей.
На Фото изображен MUST серии EP30 Pro на 3кВт с снятым кожухом.

Внушительные габаритные размеры и солидный вес ИБП, объясняется наличием мощного трансформатора в составе инвертора, это повышающий трансформатор, его задача состоит в преобразовании низковольтного сигнала (12 вольт) синусоидальной формы, поступающего с силовых ключей, в высоковольтный сигнал (230 вольт), который поступает на выход ИБП и к нему подключается нагрузка. Из-за индуктивности (запаса магнитного поля в ТР) этому бесперебойнику не страшны резкие (пиковые) значения мощности на выходе, т.к. они компенсируются трансформатором. Конечно, допустимая длительность таких пиков не велика, но хватает, что бы выдержать пусковые токи компресоров холодильников, насосного оборудования или дросселей ламп освещения.

Но фото видны большое количество, включенных параллельно, силовых ключей на теплоотводе. Их задача из постоянного напряжения, поступающего с батареи, делать переменное, которое далее поступает на трансформатор. В процессе их работы, часть энергии по преобразованию (DC|AC), уходит в тепло, которое отводится через пластину из алюминия на которую направлен поток воздуха от вентилятора. КПД - низкочастотных ИБП из-за этого ниже, чем у высокочастотных. Но надежность и перегрузочная способность в пиках - выше.
