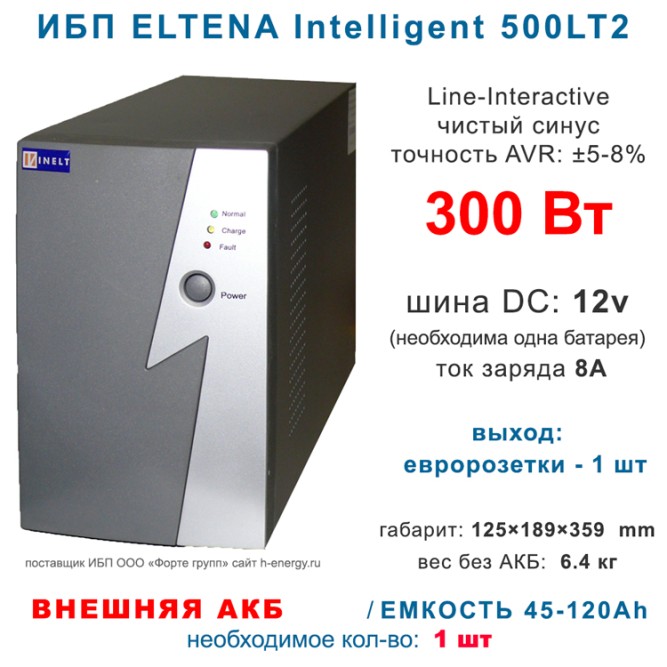

ELTENA Intelligent 500LT2 (Inelt)

Аналоги Intelligent 500LT2 и комплекты с АКБ емкостью от 45 до 100 Ач
ИБП с чистым синусом для твердотопливных котлов, циркуляционных насосов
Без внутренних аккумуляторов. Работает от одной 12 вольтовой батареи средней емкости (27-200 Ah).
Общая информация как выбрать бренд и модель представлена на странице выбор ИБП для котлов и насосов.

Характеристики ELTENA Intelligent 500LT2 (Inelt)

Номинальная мощность ИБП, ВА 500
Активная мощность ИБП, Вт 300 Вт
Тип ИБП Line Interactive
Форма выходного напряжения при работе от АКБ синусоида
Номинальное напряжение шины DC 12
Ток зарядного устройства ИБП, А 8
Расположение аккумуляторов Внешние АКБ
Вход : Выход 1:1 однофазные
Способ установки/монтажа напольный

Главное, что надо знать принимая решение о покупке инвертора ELTENA Intelligent 500LT2:

  • Форма выходного напряжения при питании от АКБ - чистый синус. Это позволит Вам подключать циркуляционные насосы и любой тип блоков питания.
  • Мощность нагрузки, которую можно подключить к ELTENA Intelligent 500LT2 - 250 Вт. Допустима перегрузка до 350 Вт. Пожалуйста, учитывайте пусковые токи!
  • Эта модель не имеет внутренней аккумуляторной батареи, необходимо отдельно купить и подключить внешнюю АКБ емкостью от 45 до 100 Ач. Без нее работать не будет!
  • Модель Intelligent 500LT2 - это полноценный ИБП, контролирующий наличие напряжения на своем входе и в случае его пропадания, переключающийся автоматически на питание от внешней аккумуляторной батареи. При появлении напряжения, так же автоматом переключается на питание от сети.
  • Время переключения мало, это 4-10 миллисекунды. В этот момент подключенная на выход нагрузка питания не получает.
  • В случае не полного отключения внешнего электропитания, а просто снижения уровня напряжения в сети, за счет встроенного релейного стабилизатора напряжения, ПН-500 ступенчато поднимает напряжение, тем самым подключенная нагрузка защищается от пониженного напряжения в сети. При повышенном напряжении, стабилизатор понижает его.
  • Процесс коррекции напряжения - резкий, в этот момент, подключенная нагрузка подвергается так же резкому перепаду напряжения. (Опасно для точной электроники). Подробнее, в статье "правда о стабилизаторах".
  • Из-за наличия грубого релейного стабилизатора, напряжение на выходе не будет всегда равняться 220 вольтам, а будет в границах 8% от 220, т.е. 205-235 вольта и зависит от напряжения на входе.
  • Процесс заряда и поддержания АКБ в состоянии готовности полностью контролируется электроникой ИБП.

Итог: Эта модель идеально подходит для построения систем электро питания котлов не содержащих электронных плат управления (твердотопливных котлов). Т.е. для циркуляционных насосов. Применение для газовых котлов возможно только при наличии тиристорного стабилизатора на входе или хорошей, стабильной электро сети! Области применения ИБП ELTENA Intelligent 500LT2 - везде, где нужно длительное время автономии по невысокой цене.

Как выбрать внешний аккумулятор для 500LT2?

Внешний АКБ для ИБП как выбрать?

Для работы необходимо подключить один свинцово-кислотный аккумулятор на 12 вольт и емкостью от 45 до 100 а/ч. В продаже аккумуляторы бывают разного назначения: стартерные (автомобильные), промышленные (для ИБП) и тяговые (для электромоторов). Вам необходимы именно промышленные, изготовленные по технологии AGM (без жидкого электролита). Такой тип АКБ применяют в источниках бесперебойного питания и его особенность в том, что нет выделения газа (водород) при заряде, что важно при использовании внутри помещений, они допускают разряд до 20-30% без потери емкости и служат при этом от 3-12 лет. Другая особенность в алгоритме заряда, который реализован в ИБП. Зарядные устройства ВСЕХ ИБП адаптированны именно под AGM технологию. Допустимо применять автомобильные АКБ, но как временная (разовая) мера. Подробнее в статье использование автомобильных АКБ в ИБП.

С типом АКБ определились, теперь аккумулятор какой емкости покупать? Что бы рассчитать емкость, надо знать потребляемую мощность Вашей нагрузки, т.е. устройства, которое будет питаться от инвертора. Допустим это будет насос на 60 Вт. И нужно что бы он работал при отключении электропитания 6 часов. Произведем примерный подсчет 60Вт*6ч = 360/8.65= 41,6 а/час. Это минимальная емкость АКБ, которая обеспечит, пока он новый, работу на 6 часов. Берите с запасом, например на 45 ач. Оптимальной моделью может стать АКБ сроком службы 6-8 лет Leoch DJM 1245. Есть более дешевые АКБ, но на 3-4 года.

калькулятор расчета емкости аккумулятора в ибп

В инструкции по эксплуатации приведены приблизительные и "слегка" завышенные значения времени автономии ИБП. Это обусловлено расчетами при ИДЕАЛЬНЫХ УСЛОВИЯХ. Как то температура, интеллектуальность зарядного устройства ИБП, КПД 100% и степень износа аккумуляторов. На практике это далеко не так! Редко где в котельной ставят кондиционеры, да и КПД такого не существует! Поэтому рекомендуем воспользоваться КАЛЬКУЛЯТОРОМ РАСЧЕТА ЕМКОСТИ АККУМУЛЯТОРНЫХ БАТАРЕЙ И ВРЕМЕНИ АВТОНОМИИ. В этом калькуляторе Вы вводите три параметра - тип оборудования, мощность и время, получаете полную информацию, для оптимального выбора.


Три важных правила при эксплуатации инвертора (ИБП):

  1. Все ИБП способны работать только при положительной температуре ( от +5 градусов). Поэтому в зимний период, следите за температурой в помещении, где установлен ИБП.
  2. Вентилятор охлаждения работает в моменты подзаряда АКБ и работы от АКБ и чем меньше пыли, пуха, мелкого строительного мусора будет заходить с потоком воздуха в корпус ИБП, тем дольше он прослужит.
  3. Мощность составляет 250 Вт, но при входном напряжении от 190 до 260 Вольт. Если Вы наблюдаете частые и длительные периоды пониженного напряжения во входящей сети Зависимость мощности от входного напряжения(ниже 190 вольт), то мощность снижается и надо принять меры по предотвращению "перегруза" ИБП. На графике ниже видно, что при входящем напряжении 170 вольт, мощность снижается до 75% от номинальной, т.е. к ИБП можно подключить не 250 Вт, а только 200 Вт. Это важно, при частых перегрузках инвертор выходит из строя.

И последнее, не подключайте к этим ибп холодильники, даже прочитав в паспорте к ним, что потребляемая мощность 150-200 Вт. К сожалению производители не пишут в паспорте о пиковой мощности при старте компрессора. Именно в этот момент кратковременно мощность превышает номинальную в 4-5 раз!!!! Этого хватает, чтобы инвертор вышел из строя.


Области применения ИБП ИНЕЛТ - везде,где нужно длительное время автономии по невысокой цене.

Рекомендуется для питания НЕ рекомендуется для питания
Холодильное оборудование, электродвигатели, электронагреватели, стиральные машины, освещение лампами накаливания, системы пожарной и охранной сигнализации, микроволновые печи, электроплиты и чайники. Электроника газовых котлов, серверы, ЖК телевизоры и аудио-видео техника, точные электронные приборы, медицинская техника. Для этих потребителей используйте более точные On-Line системы.


Преимущества Недостатки
  • надежность (нет механических деталей, кроме ветилятора)
  • высокое быстродействие (не пропустит через себя скачек или провал напряжения)
  • относительно громкая работа вентилятора ожлаждения(в спальню ставить нерекомендуется) вентилятор работает не ПОСТОЯННО
  • переход на батареи 4-10 м.сек


Расчетное время автономной работы ИБП INELT INTELLIGENT 500LT зависит от емкости подключенных аккумуляторных батарей и указано в таблице (в часах).
Нагрузка : 250 ВА (175Вт) (50%) 500 ВА (350Вт) (100%)
42 А/ч 2ч : 00м 0ч : 50м
70 А/ч 4ч : 00м 1ч : 40м
100 А/ч 7ч : 00м 2ч : 30м
150 А/ч 11ч : 00м 4ч : 30м
200 А/ч 16ч : 00м 7ч : 00м

Технические характеристики источника бесперебойного питания Inelt INTELLIGENT 500LT .

Допустимая мощность нагрузки не должна превышать (при входном напряжении более 160 Вольт) 350 Вт
параметр значение
Рабочий диапазон входного напряжения
165-270 В
Напряжение цепи постоянного тока, В 12 В
Максимальный ток заряда 8 А
Дополнительные возможности "холодный старт"
Режим работы непрерывный
Условия эксплуатации по температуре +5-+40 С
Условия эксплуатации по влажности не более 80%
После транспортировки в холодное время года и перед подключением дайте аппарату прогрется до комнатной температуры .
Управление,контроль и монтаж ИБП INTELLIGENT 500LT.
Индикация 1 Зеленый индикатор NORMAL
Горит при наличии входного напряжения, если ИБП включен.
Если ИБП выключен при наличии входного напряжения – мигает.
Мигает в режиме тестирования
2 Желтый индикатор CHARGE
Горит непрерывно в режиме работы от батарей.
В режиме работы от сети мигает, когда ИБП заряжает батареи.
3 Индикатор перегрузки /неисправности
Горит, если ИБП перегружен или вышел из строя, а также в течение
30 сек после отключения нагрузки при критическом разряде батарей.

табло

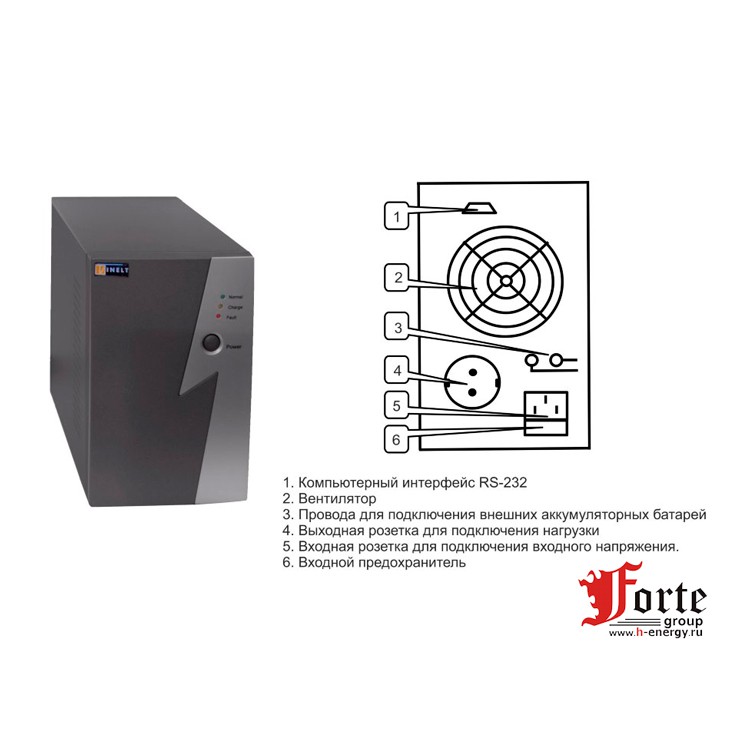

Интерфейс и индикация.

Управление

Кнопка включения / выключения Включение и выключение ИБП (нажать и удерживать в течение 3

Техническое обслуживание Обслуживание и ремонт производится в официальных сервис-центрах INELT.

Техническая поддержка ИНЕЛТСписок авторизованных сервисных центров INELT .

Часто задаваемые вопросы
Может ли работать ИБП при температуре ниже минус 5 градусов. Да может! НО ровно столько времени, за которое обмотка трансформатора нагреется, на ней образуется конденсат и произойдет межвитковое замыкание. Как правило это минут 5-10 от момента включения.
Что делать в выше указанном случае? Прогреть помещение, затем включить аппарат
Что такое "холодный старт" Возможность включить систему бесперебойного питания при отсутствии входного напряжения от сети 220в.
×

Характеристики ELTENA Intelligent 500LT2 (Inelt)

Номинальная мощность ИБП, ВА 500
Активная мощность ИБП, Вт 300 Вт
Тип ИБП Line Interactive
Форма выходного напряжения при работе от АКБ синусоида
Номинальное напряжение шины DC 12
Ток зарядного устройства ИБП, А 8
Расположение аккумуляторов Внешние АКБ
Вход : Выход 1:1 однофазные
Способ установки/монтажа напольный

купить ELTENA Intelligent 500LT2 (Inelt)

На заказ Вавилова 9А стр 6. Самовывоз На заказ Кантемировская ул. 58 (для юр.лиц ) Самовывоз Осталось 2 штуки Оптовый склад Заказ: сроки уточняйте
17 020
Оптовая цена: 15 897 получить Счет или КП
Доставка
  • - по Москве в пределах МКАД 500 руб.
  • - до терминалов ТК по Москве бесплатно
Оплата
  • - для физ. лиц. нал, карты, по счету
  • - для юр. лиц. по счету, с НДС
Я зарегистрирован на Портале Поставщиков
  • - компания зарегистрирована на портале поставщиков
Самовывоз Вавилова 9А - магазин-склад Цены указаны на - 29.03.2024

Главное, что надо знать принимая решение о покупке инвертора ELTENA Intelligent 500LT2:

  • Форма выходного напряжения при питании от АКБ - чистый синус. Это позволит Вам подключать циркуляционные насосы и любой тип блоков питания.
  • Мощность нагрузки, которую можно подключить к ELTENA Intelligent 500LT2 - 250 Вт. Допустима перегрузка до 350 Вт. Пожалуйста, учитывайте пусковые токи!
  • Эта модель не имеет внутренней аккумуляторной батареи, необходимо отдельно купить и подключить внешнюю АКБ емкостью от 45 до 100 Ач. Без нее работать не будет!
  • Модель Intelligent 500LT2 - это полноценный ИБП, контролирующий наличие напряжения на своем входе и в случае его пропадания, переключающийся автоматически на питание от внешней аккумуляторной батареи. При появлении напряжения, так же автоматом переключается на питание от сети.
  • Время переключения мало, это 4-10 миллисекунды. В этот момент подключенная на выход нагрузка питания не получает.
  • В случае не полного отключения внешнего электропитания, а просто снижения уровня напряжения в сети, за счет встроенного релейного стабилизатора напряжения, ПН-500 ступенчато поднимает напряжение, тем самым подключенная нагрузка защищается от пониженного напряжения в сети. При повышенном напряжении, стабилизатор понижает его.
  • Процесс коррекции напряжения - резкий, в этот момент, подключенная нагрузка подвергается так же резкому перепаду напряжения. (Опасно для точной электроники). Подробнее, в статье "правда о стабилизаторах".
  • Из-за наличия грубого релейного стабилизатора, напряжение на выходе не будет всегда равняться 220 вольтам, а будет в границах 8% от 220, т.е. 205-235 вольта и зависит от напряжения на входе.
  • Процесс заряда и поддержания АКБ в состоянии готовности полностью контролируется электроникой ИБП.

Итог: Эта модель идеально подходит для построения систем электро питания котлов не содержащих электронных плат управления (твердотопливных котлов). Т.е. для циркуляционных насосов. Применение для газовых котлов возможно только при наличии тиристорного стабилизатора на входе или хорошей, стабильной электро сети! Области применения ИБП ELTENA Intelligent 500LT2 - везде, где нужно длительное время автономии по невысокой цене.

Как выбрать внешний аккумулятор для 500LT2?

Внешний АКБ для ИБП как выбрать?

Для работы необходимо подключить один свинцово-кислотный аккумулятор на 12 вольт и емкостью от 45 до 100 а/ч. В продаже аккумуляторы бывают разного назначения: стартерные (автомобильные), промышленные (для ИБП) и тяговые (для электромоторов). Вам необходимы именно промышленные, изготовленные по технологии AGM (без жидкого электролита). Такой тип АКБ применяют в источниках бесперебойного питания и его особенность в том, что нет выделения газа (водород) при заряде, что важно при использовании внутри помещений, они допускают разряд до 20-30% без потери емкости и служат при этом от 3-12 лет. Другая особенность в алгоритме заряда, который реализован в ИБП. Зарядные устройства ВСЕХ ИБП адаптированны именно под AGM технологию. Допустимо применять автомобильные АКБ, но как временная (разовая) мера. Подробнее в статье использование автомобильных АКБ в ИБП.

С типом АКБ определились, теперь аккумулятор какой емкости покупать? Что бы рассчитать емкость, надо знать потребляемую мощность Вашей нагрузки, т.е. устройства, которое будет питаться от инвертора. Допустим это будет насос на 60 Вт. И нужно что бы он работал при отключении электропитания 6 часов. Произведем примерный подсчет 60Вт*6ч = 360/8.65= 41,6 а/час. Это минимальная емкость АКБ, которая обеспечит, пока он новый, работу на 6 часов. Берите с запасом, например на 45 ач. Оптимальной моделью может стать АКБ сроком службы 6-8 лет Leoch DJM 1245. Есть более дешевые АКБ, но на 3-4 года.

калькулятор расчета емкости аккумулятора в ибп

В инструкции по эксплуатации приведены приблизительные и "слегка" завышенные значения времени автономии ИБП. Это обусловлено расчетами при ИДЕАЛЬНЫХ УСЛОВИЯХ. Как то температура, интеллектуальность зарядного устройства ИБП, КПД 100% и степень износа аккумуляторов. На практике это далеко не так! Редко где в котельной ставят кондиционеры, да и КПД такого не существует! Поэтому рекомендуем воспользоваться КАЛЬКУЛЯТОРОМ РАСЧЕТА ЕМКОСТИ АККУМУЛЯТОРНЫХ БАТАРЕЙ И ВРЕМЕНИ АВТОНОМИИ. В этом калькуляторе Вы вводите три параметра - тип оборудования, мощность и время, получаете полную информацию, для оптимального выбора.


Три важных правила при эксплуатации инвертора (ИБП):

  1. Все ИБП способны работать только при положительной температуре ( от +5 градусов). Поэтому в зимний период, следите за температурой в помещении, где установлен ИБП.
  2. Вентилятор охлаждения работает в моменты подзаряда АКБ и работы от АКБ и чем меньше пыли, пуха, мелкого строительного мусора будет заходить с потоком воздуха в корпус ИБП, тем дольше он прослужит.
  3. Мощность составляет 250 Вт, но при входном напряжении от 190 до 260 Вольт. Если Вы наблюдаете частые и длительные периоды пониженного напряжения во входящей сети Зависимость мощности от входного напряжения(ниже 190 вольт), то мощность снижается и надо принять меры по предотвращению "перегруза" ИБП. На графике ниже видно, что при входящем напряжении 170 вольт, мощность снижается до 75% от номинальной, т.е. к ИБП можно подключить не 250 Вт, а только 200 Вт. Это важно, при частых перегрузках инвертор выходит из строя.

И последнее, не подключайте к этим ибп холодильники, даже прочитав в паспорте к ним, что потребляемая мощность 150-200 Вт. К сожалению производители не пишут в паспорте о пиковой мощности при старте компрессора. Именно в этот момент кратковременно мощность превышает номинальную в 4-5 раз!!!! Этого хватает, чтобы инвертор вышел из строя.


Области применения ИБП ИНЕЛТ - везде,где нужно длительное время автономии по невысокой цене.

Рекомендуется для питания НЕ рекомендуется для питания
Холодильное оборудование, электродвигатели, электронагреватели, стиральные машины, освещение лампами накаливания, системы пожарной и охранной сигнализации, микроволновые печи, электроплиты и чайники. Электроника газовых котлов, серверы, ЖК телевизоры и аудио-видео техника, точные электронные приборы, медицинская техника. Для этих потребителей используйте более точные On-Line системы.


Преимущества Недостатки
  • надежность (нет механических деталей, кроме ветилятора)
  • высокое быстродействие (не пропустит через себя скачек или провал напряжения)
  • относительно громкая работа вентилятора ожлаждения(в спальню ставить нерекомендуется) вентилятор работает не ПОСТОЯННО
  • переход на батареи 4-10 м.сек


Расчетное время автономной работы ИБП INELT INTELLIGENT 500LT зависит от емкости подключенных аккумуляторных батарей и указано в таблице (в часах).
Нагрузка : 250 ВА (175Вт) (50%) 500 ВА (350Вт) (100%)
42 А/ч 2ч : 00м 0ч : 50м
70 А/ч 4ч : 00м 1ч : 40м
100 А/ч 7ч : 00м 2ч : 30м
150 А/ч 11ч : 00м 4ч : 30м
200 А/ч 16ч : 00м 7ч : 00м

Технические характеристики источника бесперебойного питания Inelt INTELLIGENT 500LT .

Допустимая мощность нагрузки не должна превышать (при входном напряжении более 160 Вольт) 350 Вт
параметр значение
Рабочий диапазон входного напряжения
165-270 В
Напряжение цепи постоянного тока, В 12 В
Максимальный ток заряда 8 А
Дополнительные возможности "холодный старт"
Режим работы непрерывный
Условия эксплуатации по температуре +5-+40 С
Условия эксплуатации по влажности не более 80%
После транспортировки в холодное время года и перед подключением дайте аппарату прогрется до комнатной температуры .
Управление,контроль и монтаж ИБП INTELLIGENT 500LT.
Индикация 1 Зеленый индикатор NORMAL
Горит при наличии входного напряжения, если ИБП включен.
Если ИБП выключен при наличии входного напряжения – мигает.
Мигает в режиме тестирования
2 Желтый индикатор CHARGE
Горит непрерывно в режиме работы от батарей.
В режиме работы от сети мигает, когда ИБП заряжает батареи.
3 Индикатор перегрузки /неисправности
Горит, если ИБП перегружен или вышел из строя, а также в течение
30 сек после отключения нагрузки при критическом разряде батарей.

табло


Интерфейс и индикация.

Управление

Кнопка включения / выключения Включение и выключение ИБП (нажать и удерживать в течение 3

Техническое обслуживание Обслуживание и ремонт производится в официальных сервис-центрах INELT.

Техническая поддержка ИНЕЛТСписок авторизованных сервисных центров INELT .

Часто задаваемые вопросы
Может ли работать ИБП при температуре ниже минус 5 градусов. Да может! НО ровно столько времени, за которое обмотка трансформатора нагреется, на ней образуется конденсат и произойдет межвитковое замыкание. Как правило это минут 5-10 от момента включения.
Что делать в выше указанном случае? Прогреть помещение, затем включить аппарат
Что такое "холодный старт" Возможность включить систему бесперебойного питания при отсутствии входного напряжения от сети 220в.
Основные
Номинальная мощность ИБП, ВА 500
Активная мощность ИБП, Вт 300 Вт
Тип ИБП Line Interactive
Форма выходного напряжения при работе от АКБ синусоида
Номинальное напряжение шины DC 12
Ток зарядного устройства ИБП, А 8
Расположение аккумуляторов Внешние АКБ
Вход : Выход 1:1 однофазные
Способ установки/монтажа напольный
Вход
Номинальное входное напряжение 220
Диапазон входного напряжения ИБП 145 - 275
Номинальная частота 50 ±12%
Диапазон входной частоты 44 — 56 Гц
Тип разъема для подключения внешнего питания кабель питания с евровилкой
Выход
Перегрузочная способность до 130 % - до 60 секунд;
свыше 150 % - защитное отключение
Выходное напряжение 230
Погрешность выходного напряжения (работа от батарей) 230 ±5%
Точность AVR (стабилизатора ИБП) 5
Тип разъема для подключения нагрузки CEE 7 (евророзетка)
Количество разъемов для подключения нагрузки 1
Аккумуляторы
Минимальное количество аккумуляторов 1
Функционал
Время автономной работы от АКБ Зависит от емкости аккумуляторов
Время переключения (сеть-инвертор) 4 мс
Режим работы вентилятора только при заряде АКБ и работе от АКБ
Интерфейс с ПК RS-232
Рабочая температура от 0 до +40 °С
Общие
Бренд (производитель) ELTENA
Страны: Бренд/производство Россия / Китай
Гарантийный срок, мес 24
Габариты и вес
Габариты ИБП (ШхГхВ), мм 123×359×189
Вес 7 кг
