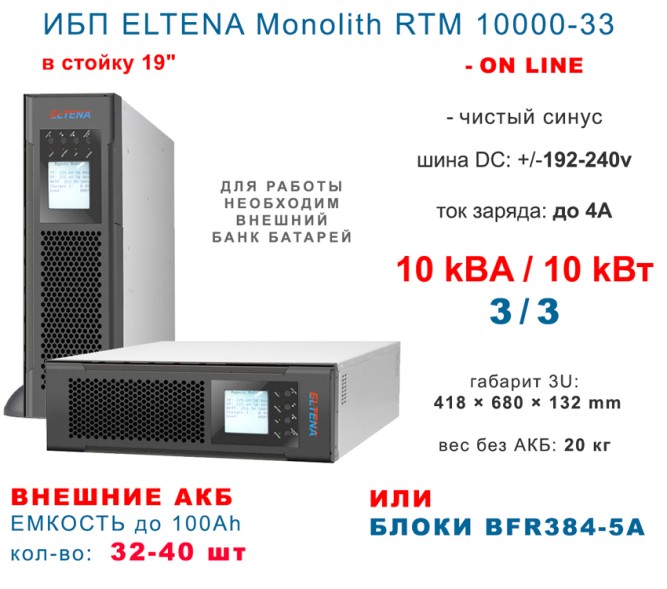

ИБП Eltena Monolith RTM 10000-33
RTM - серия ИБП, для построения модульных решений бесперебойного питания с повышенной надежностью.
On-line ИБП ELTENA Monolith RTM 10000-33, имеющий трехфазный вход и трехфазный выход, выполненный в универсальных корпусах высотой 3U. Коэффициент мощности, равный единице, позволяет эффективно использовать ИБП для защиты современного IT-оборудования. Monolith RTM применяются не только как одиночный ИБП для установки в стойки, шкафы и напольно, но и предоставляет уникальные возможности построения отказоустойчивых модульных систем мощностью до 100 кВА (100 кВт) путем параллельного подключения до 10 ИБП, например, для защиты небольших ЦОД с резервированием.

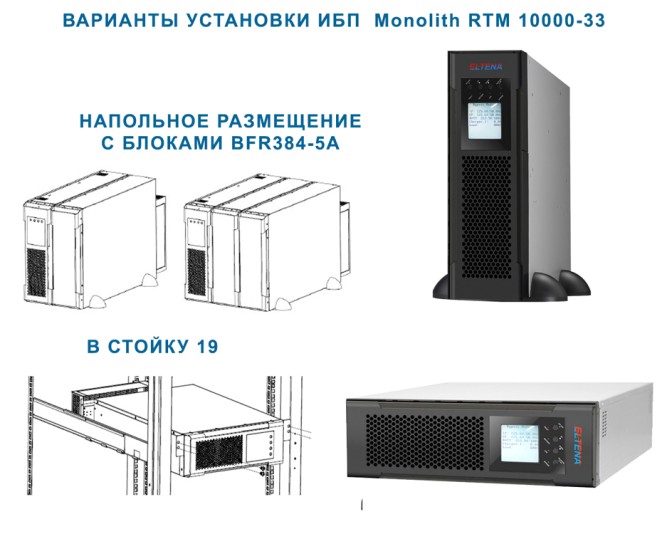

Варианты применения ИБП Monolith RTM 10000-33:
ИБП Monolith RTM 10000-33 характеризуется высоким КПД. Информативный ЖК-дисплей позволяет получить максимум информации о работе ИБП без подключения компьютера, при этом в режиме модульной системы на экране одного ИБП можно получить информацию о системе в целом. ИБП оснащен портами RS-232 и USB, вместо которых можно установить опциональную карту WEB/SNMP, MODBUS RTU или релейный интерфейс.
Расчет примерного времени автономной работы Monolith RTM 10000-33 (для нагрузки с коэффициентом мощности 0,7 (час:мин))
Нагрузка/Количество батарейных блоков |
100% |
75% |
50% |
25% |
1 x BFR384-5A |
0:05 |
0:09 |
0:16 |
0:40 |
2 х BFR384-5A |
0:16 |
0:25 |
0:42 |
1:30 |
3 х BFR384-5A |
0:28 |
0:40 |
1:05 |
2:30 |
| 4 х BFR384-5A | 0:42 | 1:05 | 1:40 | 3:30 |
Время автономной работы ИБП RTM 10000-31/33 с внешними батареями для нагрузки с коэффициентом мощности 0,7 (час:мин)
Нагрузка/Емкость АКБ |
50% |
100% |
45 Ач |
2:15 |
1:00 |
55 Ач |
3:00 |
1:20 |
75 Ач |
4:00 |
1:40 |
100 Ач |
6:30 |
2:30 |
Выходная мощность ИБП должна быть больше на 20-30% потребляемой мощности нагрузки. В противном случае, ИБП обесточит нагрузку или перейдет на питание по цепи байпас.
При подборе ИБП необходимо учитывать возможные пусковые токи.
Время перехода ИБП на питание от АКБ и обратно.
- нулевое - у ИБП класса ON-Line.
- 8-12 мсек у ИБП класса OFF-Line.
Конструктивно заложенное напряжение работы инвертора ИБП.
Максимальное значение тока в первой фазе цикла заряда.
ИБП конструктивно выпускаются с уже установленными внутри батареями, а так же без батарей, для работы с внешними АКБ большой емкости. Первые нужны для кратковременной автономии (5-15 минут), второй вариант - для длительной автономии (1-24 час).
Зависит от нагрузки. Чем больше нагрузка на ИБП, тем меньше диапазон, при котором ИБП не переходит на питание от АКБ. Указан предельный диапазон при минимальной нагрузке.

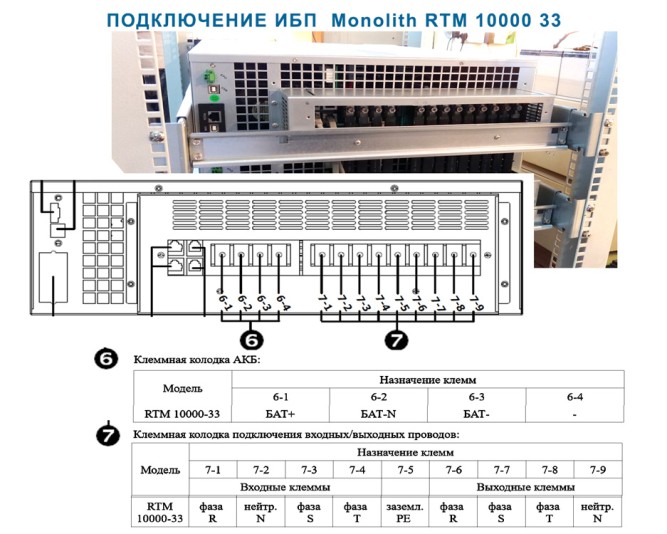

При монтаже ИБП необходимо заранее знать какой материал (провода/коннекторы) и инструмент необходимо приготовить. Как правило, ИБП мощностью выше 3кВт имеют клеммную колодку.
Непрерывный - означает круглосуточную работу вентилятора охлаждения. Учитывайте это при выборе места установки ИБП! Относится к всем ИБП класса On-Line.
АКБ внешние: 32-40шт × 17-150Ah.
Ток заряда АКБ: до 10А
Тип: On-Line, (чистый синус, время перехода - 0 сек).
