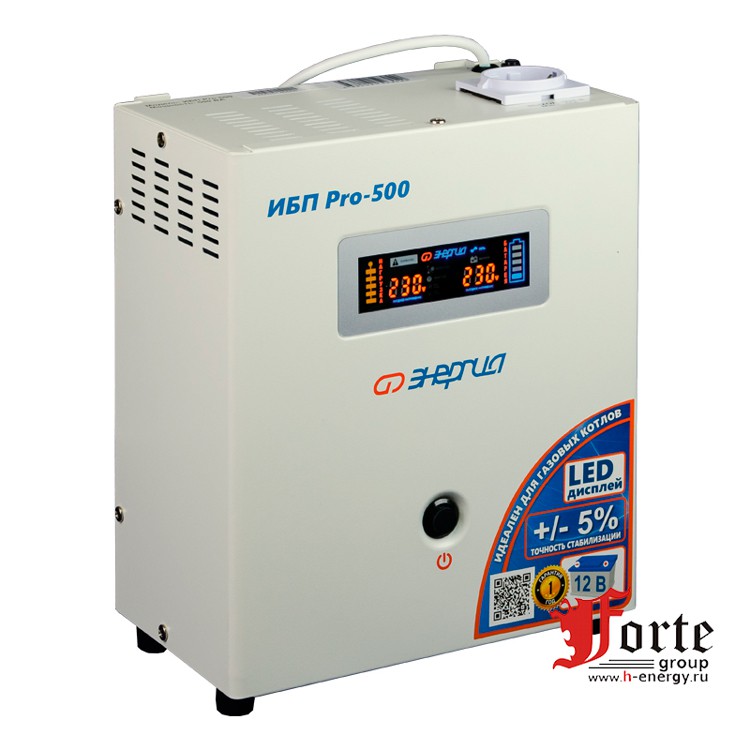

Энергия ИБП Pro-500 12v

Мощность 300 Вт. ИБП Line-Interactiv с током заряда АКБ до 20 Ампер.

ИБП Pro-500 предназначен для работы с одной внешней батареей емкостью от 45 до 200 Ач.
Расчет емкости внешних АКБ представлен на странице расчет АКБ.
Теория и практика подбора ИБП подробно описана на специальной странице ИБП для газовых котлов.
При отключении электроэнергии, за счет мощной АКБ, позволяет обеспечить автономное питание до 8 часов.

Основное
Рабочая мощность инвертора до 250 Вт
Номинальная мощность ИБП, ВА 500
Активная мощность ИБП, Вт 300 Вт
Тип ИБП Line Interactive
Форма выходного напряжения при работе от АКБ синусоида
Расположение аккумуляторных батарей Произвольно, вне корпуса ИБП
Вход : Выход 1:1 однофазные
Способ установки/монтажа напольный

Наличие

Артикул-1307
Магазин Вавилова 9А: В наличии Оптовый склад: В наличии
Розничная цена : 10 800 Р
Самовывоз Вавилова 9А - магазин-склад Цены указаны на - 20.11.2017

Купить оптом

Оптовая цена : 10 500 Р

Отличия новой линейки ИБП энергия серии Pro:

  • Диапазон входного напряжения без переключения на АКБ от 170 вольт до 280 вольт.
  • Улучшена точность стабилизации ±5% (при питании от сети), ±1%( режим работы от АКБ)
  • Новый цветной, информативный LED дисплей, максимум информации о состоянии сети и системы.
  • Экономичный холостой ход, позволяет экономить потребление ибп "на себя".
  • Усовершенствованный алгоритм зарядного устройства АКБ, продлевает срок службы батареи.Главное, что надо знать принимая решение о покупке ИБП Pro-500:

Что необходимо знать о ИБП принимая решение о его покупке?

  • Форма выходного напряжения при питании от АКБ - чистый синус. Это позволит Вам подключать циркуляционные насосы и любой тип блоков питания.
  • Мощность нагрузки, которую можно подключить к Энергия Pro 500 - 300 Вт. Допустима перегрузка до 350 Вт. Пожалуйста, учитывайте пусковые токи!
  • Эта модель не имеет внутренней аккумуляторной батареи, необходимо отдельно купить и подключить внешнюю АКБ емкостью от 45 до 100 Ач. Без нее работать не будет!
  • Модель Pro-500 - это блок электроники, полностью контролирующий наличие напряжения на своем входе и в случае его пропадания, переключающийся автоматически на питание от внешней аккумуляторной батареи. При появлении напряжения, так же автоматом переключается на питание от сети.
  • Время переключения мало, не более 6 миллисекунды. В этот момент подключенная на выход нагрузка питания не получает.
  • В случае не полного отключения внешнего электропитания, а просто снижения уровня напряжения в сети, за счет встроенного релейного стабилизатора напряжения, Pro-500 ступенчато поднимает напряжение, тем самым подключенная нагрузка защищается от пониженного напряжения в сети. При повышенном напряжении, стабилизатор понижает его.
  • Процесс коррекции напряжения - резкий, в этот момент, подключенная нагрузка подвергается так же резкому перепаду напряжения. (Опасно для точной электроники). Подробнее, в статье "правда о стабилизаторах". В новой линейке Pro - скачки не такие большие, как в ранней серии ПН-500!
  • Из-за наличия грубого релейного стабилизатора, напряжение на выходе не будет всегда равняться 220 вольтам, а будет в границах 5% от 220, т.е. 214-225 вольта и зависит от напряжения на входе.
  • Процесс заряда и поддержания АКБ в состоянии готовности полностью контролируется электроникой ИБП.

Итог: Эта модель идеально подходит для построения систем электро питания котлов не содержащих электронных плат управления (твердотопливных котлов). Т.е. для циркуляционных насосов. Применение для газовых котлов возможно только при наличии тиристорного стабилизатора на входе или хорошей, стабильной электро сети! Области применения ИБП Энергия ПН-500 - везде, где нужно длительное время автономии по невысокой цене.

Как выбрать внешний аккумулятор для Энергии Pro-500?

выбор внешнего АКБ для ибп

Для работы необходимо подключить один свинцово-кислотный аккумулятор на 12 вольт и емкостью от 45 до 150 а/ч. В продаже аккумуляторы бывают разного назначения: стартерные (автомобильные), промышленные (для ИБП) и тяговые (для электромоторов). Вам необходимы именно промышленные, изготовленные по технологии AGM (без жидкого электролита). Такой тип АКБ применяют в источниках бесперебойного питания и его особенность в том, что нет выделения газа (водород) при заряде, что важно при использовании внутри помещений, они допускают разряд до 20-30% без потери емкости и служат при этом от 3-12 лет. Другая особенность в алгоритме заряда, который реализован в ИБП. Зарядные устройства ВСЕХ ИБП адаптированны именно под AGM технологию. Допустимо применять автомобильные АКБ, но как временная (разовая) мера. Подробнее в статье использование автомобильных АКБ в ИБП.

С типом АКБ определились, теперь аккумулятор какой емкости покупать? Что бы рассчитать емкость, надо знать потребляемую мощность Вашей нагрузки, т.е. устройства, которое будет питаться от инвертора. Допустим это будет насос на 60 Вт. И нужно что бы он работал при отключении электропитания 6 часов. Произведем примерный подсчет 60Вт*6ч = 360/8.65= 41,6 а/час. Это минимальная емкость АКБ, которая обеспечит, пока он новый, работу на 6 часов. Берите с запасом, например на 45 ач. Оптимальной моделью может стать АКБ сроком службы 6-8 лет Leoch DJM 1245. Есть более дешевые АКБ, но на 3-4 года.

калькулятор расчета емкости аккумулятора в ибп

В инструкции по эксплуатации приведены приблизительные и "слегка" завышенные значения времени автономии ИБП. Это обусловлено расчетами при ИДЕАЛЬНЫХ УСЛОВИЯХ. Как то температура, интеллектуальность зарядного устройства ИБП, КПД 100% и степень износа аккумуляторов. На практике это далеко не так! Редко где в котельной ставят кондиционеры, да и КПД такого не существует! Поэтому рекомендуем воспользоваться КАЛЬКУЛЯТОРОМ РАСЧЕТА ЕМКОСТИ АККУМУЛЯТОРНЫХ БАТАРЕЙ И ВРЕМЕНИ АВТОНОМИИ. В этом калькуляторе Вы вводите три параметра - тип оборудования, мощность и время, получаете полную информацию, для оптимального выбора.


Три важных правила при эксплуатации инвертора (ИБП) Энергия серии Pro:

  1. Все ИБП способны работать только при положительной температуре ( от +5 градусов). Поэтому в зимний период, следите за температурой в помещении, где установлен ИБП.
  2. Вентилятор охлаждения работает в моменты подзаряда АКБ и работы от АКБ и чем меньше пыли, пуха, мелкого строительного мусора будет заходить с потоком воздуха в корпус ИБП, тем дольше он прослужит.
  3. Мощность Pro-500 составляет 300 Вт, но при входном напряжении в диапазоне от 190 до 260 Вольт. Если Вы наблюдаете частые и длительные периоды пониженного напряжения во входящей сети (ниже 190 вольт), то мощность снижается и надо принять меры по предотвращению "перегруза" ИБП. Надо учитывать, что при входящем напряжении 170 вольт, мощность снижается до 75% от номинальной, т.е. к ИБП можно подключить не 300 Вт, а только 200 Вт. Это важно, при частых перегрузках инвертор выходит из строя. Ниже 170 вольт ИБП переключается на работу от АКБ.
  4. И последнее, не подключайте к этим ибп холодильники, даже прочитав в паспорте к ним, что потребляемая мощность 150-200 Вт. К сожалению производители не пишут в паспорте о пиковой мощности при старте компрессора. Именно в этот момент кратковременно мощность превышает номинальную в 4-5 раз!!!! Этого хватает, чтобы выходной каскад ИБП вышел из строя.


Устройство, индикация, установка и подключение ИБП Энергия Pro-500.

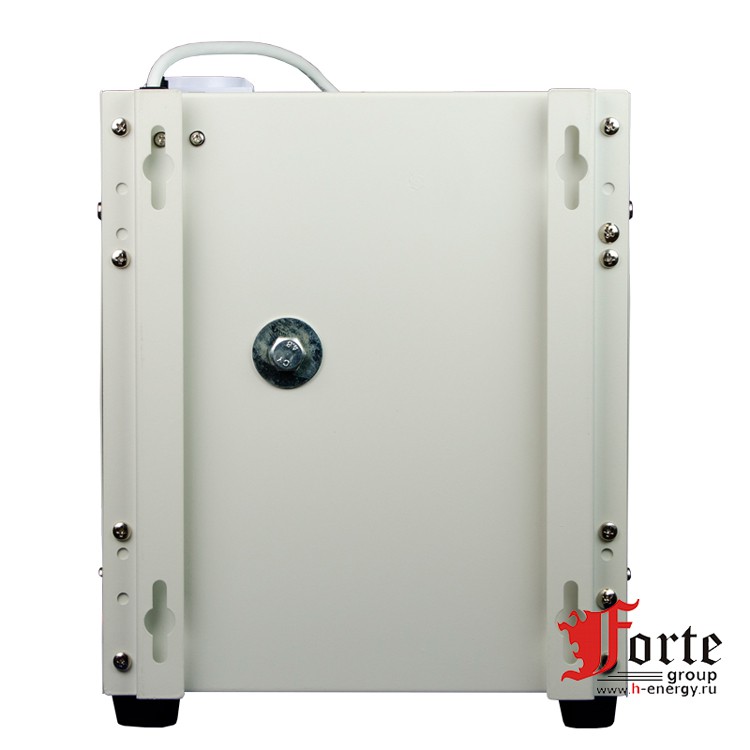

Нижняя часть инвертора

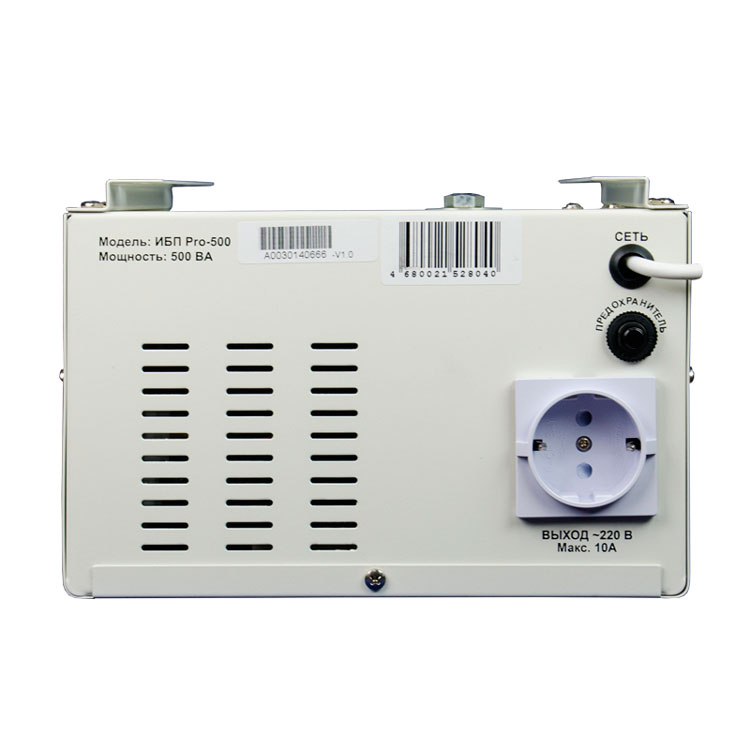

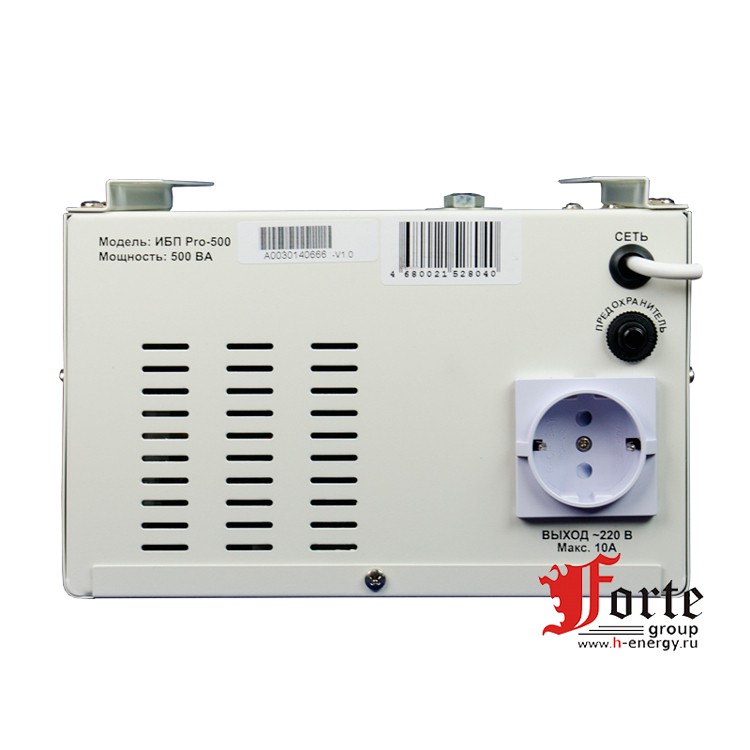

Верхняя часть инвертора

На верхней части расположены:

Шнур питания, который подключается в розетку.

Евророзетка для подключения нагрузки.

На нижней части два провода (красный и черный) для подключения внешнего аккумулятора.

Вентилятор принудительного охлаждения.

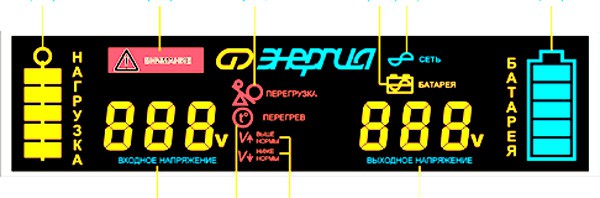

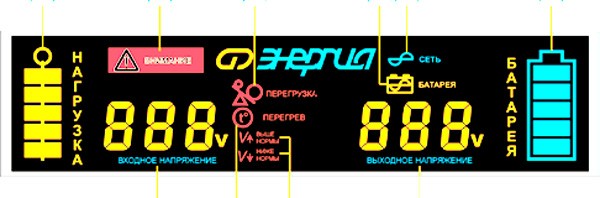

Табло ИБП Энергия Pro-500

Входное напряжение, Выходное напряжение

Частота питающей сети

Уровень заряда аккумуляторов

Режим работы

Нагрузка в процентах от номинальной


Техническое обслуживание комплекта ИБП + АКБ:

Собранная система полностью автономна и не требует настройки в течении всего срока службы. Однако, для того, что бы комплект прослужил дольше, необходимо придерживаться следующих рекомендаций:

  1. Регулярно удалять пыль с поверхности АКБ и ИБП. Это нужно, для уменьшения саморазряда и "жизни" вентилятора.
  2. При длительном хранении отсоединить аккумулятор от источника.
  3. При длительном хранении один раз в два месяца собрать комплект, включить в сеть и дать зарядиться аккумулятору (2-4 часа достаточно).

Ремонт производится в официальных сервис-центрах Энергия. тел+7 (495) 508-56-07

Часто задаваемые вопросы:

Может ли работать ИБП при температуре ниже минус 5 градусов.

Да может! НО ровно столько времени, за которое обмотка трансформатора нагреется, на ней образуется конденсат и произойдет межвитковое замыкание. Как правило это минут 5-10 от момента включения.

Что делать случае, если дом остыл, а нужно включить котел?

Прогреть помещение, затем включить ИБП, убедившись что он не холодный.

Что такое холодный старт

Возможность включить систему бесперебойного питания при отсутствии входного напряжения от сети 220в.

Основные
Рабочая мощность инвертора до 250 Вт
Номинальная мощность ИБП, ВА 500
Активная мощность ИБП, Вт 300 Вт
Тип ИБП Line Interactive
Форма выходного напряжения при работе от АКБ синусоида
Расположение аккумуляторных батарей Произвольно, вне корпуса ИБП
Вход : Выход 1:1 однофазные
Способ установки/монтажа напольный
Вход
Номинальное входное напряжение 220
Диапазон входного напряжения ИБП 170-275
Номинальная частота 50
Диапазон входной частоты 45 — 55 Гц
Тип разъема для подключения внешнего питания кабель питания с евровилкой
Выход
Перегрузочная способность не более 110% (2с)
Выходное напряжение 220
Погрешность выходного напряжения (работа от сети) 210-230
Погрешность выходного напряжения (работа от батарей) 217-222
Точность AVR (стабилизатора ИБП) 5
Тип разъема для подключения нагрузки CEE 7 (евророзетка)
Количество разъемов для подключения нагрузки 1
Аккумуляторы
Минимальное количество аккумуляторов 1
Номинальное напряжение шины DC 12
Ток зарядного устройства ИБП, А 20
Настраиваемый ток заряда ИБП Да
Диапазон настройки тока заряда ИБП 0 — 20
КПД при питании от батарей 90
Функционал
Время автономной работы от АКБ Зависит от емкости аккумуляторов
Время переключения (сеть-инвертор) 6 мс
Сквозная нейтраль Да
Режим работы вентилятора только при заряде АКБ и работе от АКБ
Интерфейс с ПК нет
Сетевой мониторинг невозможен
Рабочая температура от -5 до +40
Класс защиты: IP20
Общие
Бренд (производитель) Энергия
Страны: Бренд/производство Россия / Китай
Гарантийный срок, мес 12
Габариты и вес
Габариты ИБП (ШхГхВ), мм 210×345×325
Вес 7.3 кг
Цвет белый
