EP3000 PRO 5kWt  24vDC
EP3000 PRO 5kWt  24vDC
EP3000 PRO 5kWt  24vDC
EP3000 PRO 5kWt  24vDC
EP3000 PRO 5kWt  24vDC
EP3000 PRO 5kWt  24vDC
EP3000 PRO 5kWt  24vDC
EP3000 PRO 5kWt  24vDC
Мощность 5 кВт. Off-Line ИБП без АКБ. Чистый синус.
Дополнительно можно заказать::
Уточняйте
Цена по запросу
11
получить консультацию и подобрать товар:
с 10-18 час / кроме Сб, Вс.
Описание
Характеристики
Документация
Динамика цен

ИБП MUST Power

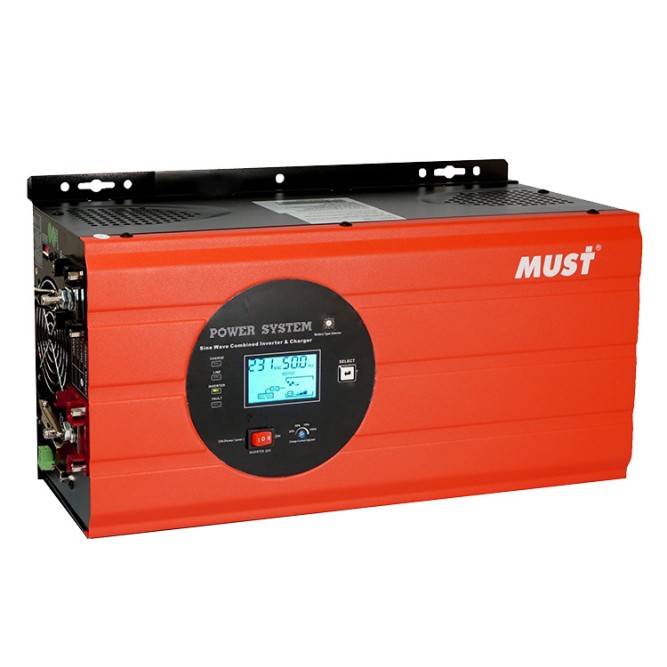

ИБП Must EP30-5KW PRO 5кВт/шина DC24v.

Низкочастотный OFF-Line ИБП на 5кВт с работой от двух АКБ по 12 вольт, соединенных последовательно.

Принцип работы: Электроника ИБП контролирует наличие сети на входе, и в случае его значительного снижения, пропадения (или повышения) переключает питание всей нагрузки на питание от внешней АКБ. Преобразование напряжения 24 вольт в 220 вольт осуществляет мощный низкочастотный инвертор. При появлении внешнего питания, дается команда на переключение на питание от сети и заряд батарей. Система полностью автономная и не требует присутствия человека.

  • Обеспечивает чистое синусоидальное бесперебойное электропитание при отключении сетевого напряжения, необходимое для питания нагрузок, чувствительных к форме питающего напряжения (котлы, насосы, компрессоры, холодильники, кондиционеры и другие электроприборы)
  • Конструктивно заложен запас по пиковой мощности, что позволяет подключать мощные индуктивные нагрузки, имеющие высокие пусковые токи.

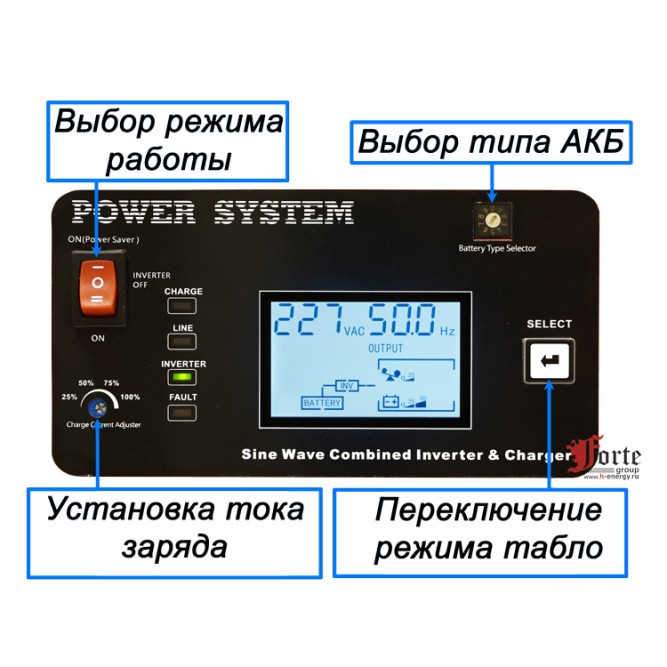

  • Ручной выбор используемого типа батареи. Настраивается на AGM, GEL, WET технологии исполнения АКБ.
  • Возможность настройки тока заряда аккумуляторов. Диапазон от 15 до 65 Ампер дает возможность подключить банк батарей емкостью до 800 Ач.
  • Выполнен в настенном исполнении, что позволяет эффективно использовать пространство.

Важно знать перед покупкой Must EP30-5KW PRO

  • Перед эксплуатацией: необходимо настроить тип АКБ, ток заряда, режим контроля внешней сети и приоритет источника заряда. Подробно описано в инструкции.
  • Эксплуатация: ИБП может работать только при положительной температуре, оптимальным считается 20-25 градусов. Для АКБ с жидким электролитом необходим контроль уровня электролита и своевременный долив воды.
  • Потребление на себя: Для работы зарядного устройства в режиме поддержания заряда (буферный режим) и "мозгов" самого ИБП в ждущем режиме расходуется около 58 Вт.
    В режиме заряда АКБ после разряда, при 25% положении регулятора тока 370 Вт. При 75% положении, на группу АКБ от 200 Ач, потребление достигает 1300 Вт!
    Зачем эти цифры? Если стоит генератор или стабилизатор напряжения на вводе в Дом, то надо обязательно учитывать, что при подаче электроэнергии после длительного отключения, ИБП начнет заряжать АКБ, и общее потребление электроэнергии в этот момент сильно возрастет.

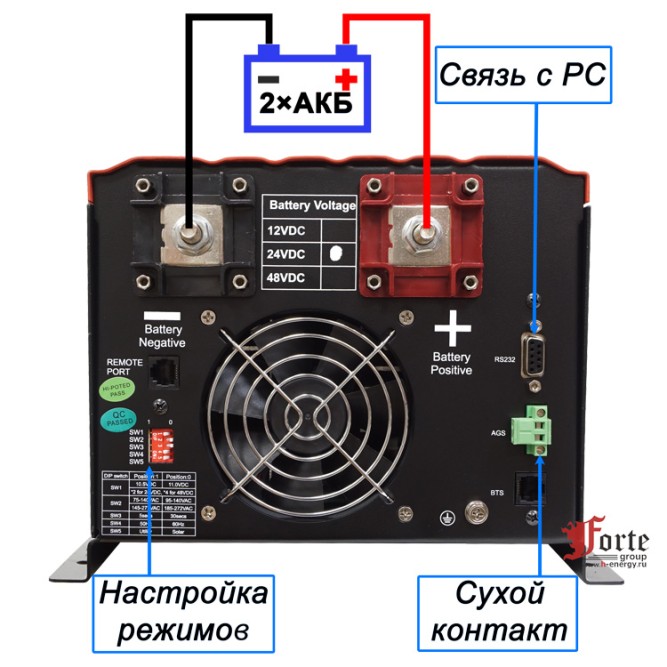

  • Токи, текущие в цепи ИБП-АКБ: Чтобы из 12 вольт сделать 220 и обеспечить высокую мощность, в цепях АКБ протекают токи большого номинала:
    • При работе на нагрузку в 1200 Вт, ток с батарей равен 40 Амперам!
    • При работе на нагрузку в 2000 Вт, ток с батарей равен 75 Амперам!
    • При работе на нагрузку в 3000 Вт, ток с батарей равен 115 Ампер!
    Используйте сечение проводов, для подключения батарей к ИБП и межаккумуляторных перемычек, расчитанное на такие токи! В противном случае возможен перегрев проводов и локальное возгорание!
    Внимание! Для ИБП мощностью 3 кВт с шиной на 12 вольт, сечение проводов для обеспечения безопасной эксплуатации должно быть не менее 35 мм2!
  • Место установки: С учетом выше сказанного, настенный монтаж ИБП должен быть проведен на теплостойкую поверхность. Недопустимо вешать ИБП на деревянные стены или стены из гибсокартона. При необходимости, используйте прокладки из гетинакса или метеллические листы.
  • Уход и обслуживание: ИБП имеент принудительную вентиляцию, необходимо следить за чистотой в помещении и очищать от пыли вентиляторы охлаждения. Других процедур по ТО не требуется.

Схема работы офф-лайн ИБП в двух режимах:

Схема ИБП OFF-Line
Схема ИБП OFF-Line
Достоинство Off-Line технологии - надежность:
  • в режиме питания от сети на пути со входа на выход ИБП стоит только РЕЛЕ - потерь напряжения на нем нет, может выдерживать большие перегрузки;
  • в режиме питания от батарей мощность определяется мощностью инвертора и того же РЕЛЕ;
  • Второе достоинство - экономичность. В ждущем режиме потребляет энергию только на работу платы управления и подзаряд АКБ.
  • Третье - бесшумность, т.к. тепловой режим самый благоприятный, если установлен вентилятор, он включается на полную мощность только в режиме работы от АКБ, остальное время обороты низкие.
  • Четвертое - стоимость. Меньше деталей - меньше цена!
Недостатками этой топологии является:
  • Off-Line ИБП не корректируют (стабилизируют) уровень входного напряжения, форму напряжения и частоту, (это не их задача);
  • неполная фильтрация напряжения сети от вч помех и выбросов;
  • помехи и искажения, генерируемые нагрузкой, пропускаются обратно в сеть;
  • время перехода с режима на режим: – 4-20 мс, т.е. есть провал в питании нагрузки, (зависит от модели и мощности);
Характеристики
Основные
Номинальная мощность ИБП, ВА
Активная мощность ИБП, Вт
Тип ИБП
Форма выходного напряжения при работе от АКБ
Время переключения (сеть-инвертор)
Номинальное напряжение шины DC
Расположение аккумуляторов

ИБП конструктивно выпускаются с уже установленными внутри батареями, а так же без батарей, для работы с внешними АКБ большой емкости. Первые нужны для кратковременной автономии (5-15 минут), второй вариант - для длительной автономии (1-24 час).

Вход : Выход
Способ установки/монтажа
Вход
Номинальное входное напряжение
Диапазон входного напряжения ИБП
Тип разъема для подключения внешнего питания
Выход
Тип разъема для подключения нагрузки
Аккумуляторы
Необходимое количество внешних 12v АКБ
Диапазон настройки тока заряда ИБП
КПД при питании от батарей
Функционал
Интерфейс с ПК
Режим работы вентилятора
Общие
Страны: Бренд/производство
Гарантийный срок, мес
Габариты и вес
Габариты ИБП (ШхГхВ), мм
Вес
Цвет
