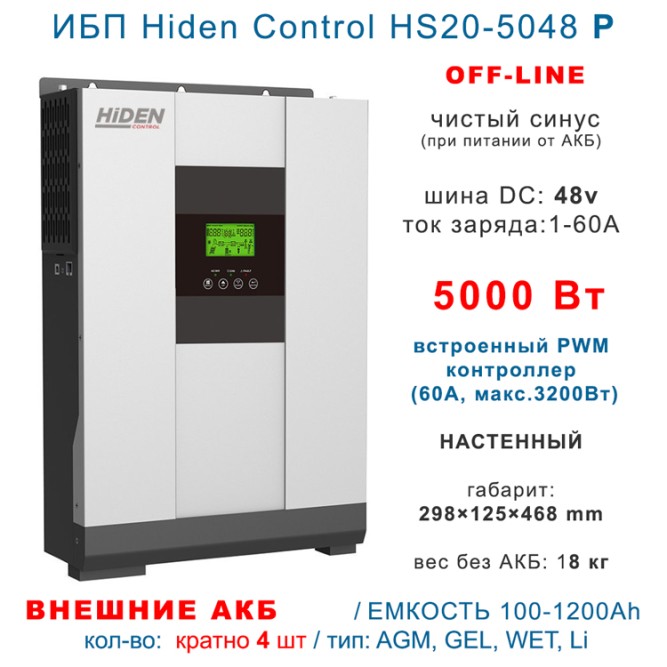

Hiden Control HS20-5048P (48в, 5000Вт)

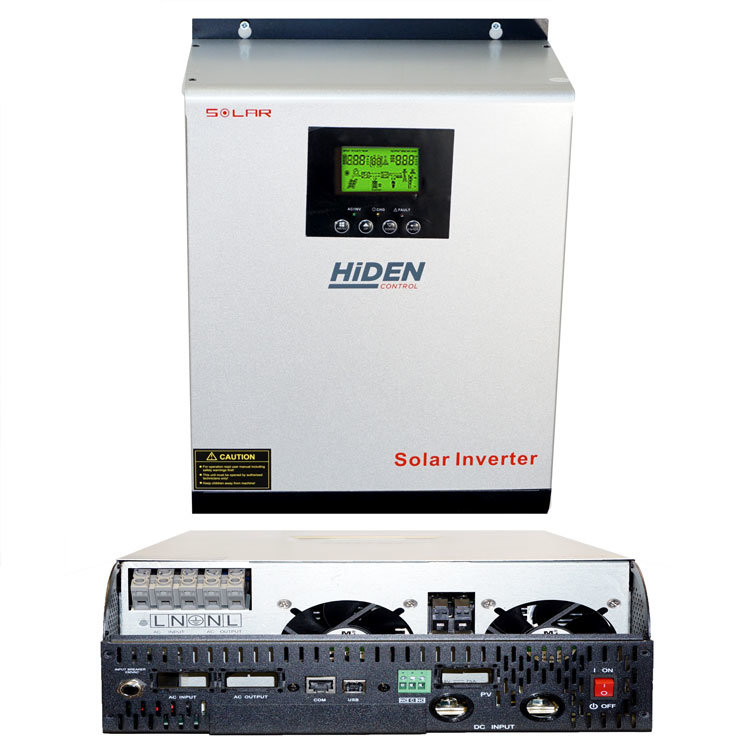

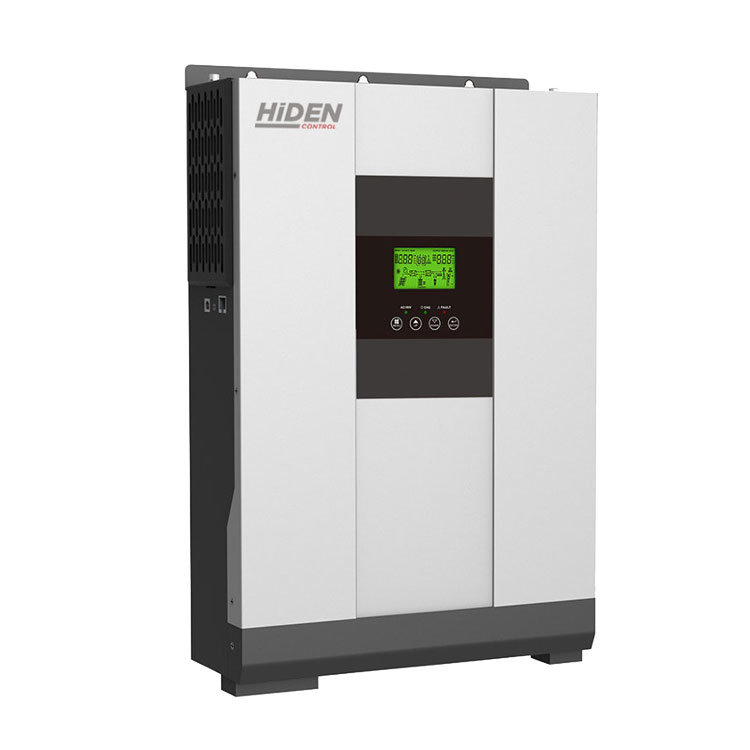

ИБП Hiden Control HS20-5048P

Имеет встроенный PWM контроллер для зарядки от солнца (60А, макс.3200Вт) / Эта модель, в отличии от сериий M и Pro, не имеет функций подмешивания и отдачи в сеть.

При покупке Hiden HS20-5048P, учитывайте информацию:

• Серия HS20 - это надежные ВЧ (высокочастотные) ИБП, но с низкой перегрузочной способностью, поэтому мощность нагрузки, которую можно подключить к Hiden модели HS20-5048P - до 4700-5000 Вт. Допустима перегрузка 110-150%: 10сек. или 150%: до 5сек., затем ИБП отключится и повторное включение возможно только в ручном режиме! Пожалуйста, учитывайте пусковые токи индуктивной нагрузки! Как альтернатива, выпускаются НЧ (низко частотные) ИБП в высокой (до 200%) перегрузочной способностью, выдерживающие сильные броски тока, пример ИБП 5 кВт Hiden HPS30-5048PRO.
• Эта модель не имеет внутренних батарей, необходимо отдельно купить и подключить два АКБ емкостью от 100 до 250 Ач. Без нее работать не будет!
• Минимальная емкость в 100 Ач обусловлена минимально возможном при настройке ИБП током заряда 10 Ампер. Кроме того, батареи меньшей емкости бесполезны при мощностях 3-5 кВт и не дадут нормального времени автономной работы
• Серия HS20 сделана по OFF-Line топологии, это означает, что ИБП не корректирует напряжение на выходе в режиме питания от сети, если Вашей сети требуется функция стабилизации, установите перед ИБП отдельный тиристорный или инверторный стабилизатор напряжения на 5-7кВт, или рассмотрите вариант покупки ИБП топологии ON-Line. Подробно о видах, преимуществах и недостатках ИБП.
• Необходимо иметь запас по мощности во внешней питающей сети учитывая высокий ток заряда АКБ (20А). Так в случае использования генератора или стабилизатора на 3000 ВА этой мощности может не хватить на питание нагрузки и на заряд АКБ одновременно.
• Это полноценный ИБП, без участия человека, контролирующий наличие напряжения на своем входе и в случае его пропадания, переключающийся автоматически на питание от внешней аккумуляторной батареи. При появлении напряжения, так же автоматом переключается на питание от сети.
• Время переключения мало, это 6 -8 миллисекунд. В этот момент подключенная на выход нагрузка питания не получает.
• Форма выходного напряжения при питании от АКБ - чистый синус. Это позволит Вам подключать циркуляционные, дренажные и скважные насосы и любой тип блоков питания.

Итог: Эта модель идеально подходит для построения систем резервного электро питания одной фазы части загородного дома (например котельная, свет, роутеры, видеонаблюдение) или при низкой мощности нагрузок всего дома! Однако от скачков напряжение этот ИБП не защищает.

Имеет встроенный PWM контроллер для зарядки от солнца (60А, макс.3200Вт).

Как выбрать внешние аккумуляторы для Hiden HS20-5048P?

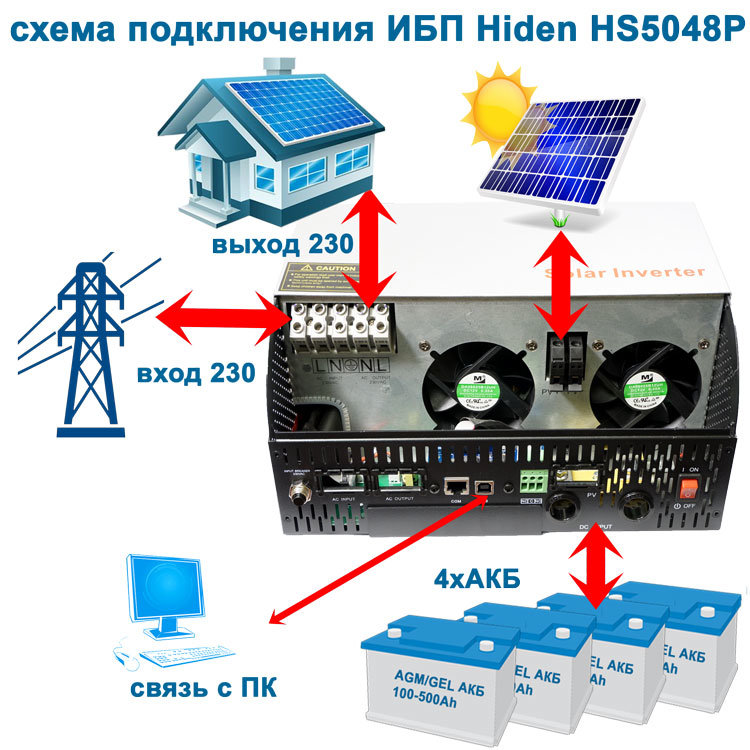

Для работы необходимо подключить четыре, последовательно соединенных, свинцово-кислотных аккумулятора на 12 вольт и емкостью от 100 до 250 а/ч. Настройки ИБП позволяют использовать два вида АКБ: промышленные AGM (для ИБП) и GEL (гелевые). При работе без солнечных панелей применяют АКБ, изготовленные по технологии AGM (без жидкого электролита). Такой тип АКБ применяют в источниках бесперебойного питания и его особенность в том, что нет выделения газа (водород) при заряде, что важно при использовании внутри помещений, они допускают разряд до 20-30% без потери емкости и служат при этом от 3-12 лет.

Аккумуляторы какой емкости покупать? Что бы рассчитать емкость, надо знать потребляемую мощность Вашей нагрузки, т.е. устройства, которое будет питаться от инвертора. Допустим это будет четыре циркуляционных насоса по 60 Вт, освещение светодиодными лампами 10Вт всего 10 ламп и скважный насос 800 Вт (в пике 2400 Вт). И нужно, что бы они работали при аварийном отключении электричества около 6 часов. Произведем примерный подсчет (4*60Вт+100+(800/10))*6ч = 2520/7= 360 а/час. Это минимальная емкость АКБ, которая обеспечит, работу на 6 часов. Минимальное количество аккумуляторов для этой модели - четыре, разделем 360/4, получается, что нужно АКБ по 90 а/ч. Оптимальной моделью может стать АКБ емкостью 100 Ач; сроком службы 6-9 лет Star DJM 12100.

Три важных правила при эксплуатации Hiden Control HS20:

1. Все ИБП способны работать только при положительной температуре ( от +5 градусов). Поэтому в зимний период, следите за температурой в помещении, где установлен ИБП.
2. Вентилятор охлаждения работает в моменты подзаряда АКБ и работы от АКБ и чем меньше пыли, пуха, мелкого строительного мусора будет заходить с потоком воздуха в корпус ИБП, тем дольше он прослужит.
3. Не подключайте к этим ибп мощные скважные (глубинные) насосы, даже прочитав в паспорте к ним, что потребляемая мощность до 1000 Вт. К сожалению производители не пишут в паспорте о пиковой мощности при старте электромотора. Именно в этот момент кратковременно мощность превышает номинальную в 4-5 раз!!!! Этого хватает, чтобы инвертор вышел из строя.
