ИБП 20кВт Lanches + 32×75Ah Star

Трехфазный комплект бесперебойного питания до 20 кВт с 32 АКБ по 75 Ач

Основная задача данного комплекта: защитить оборудование от продолжительных перебоев в энергоснабжении, фильтрация помех и стабилизация напряжения с точностью 2%.

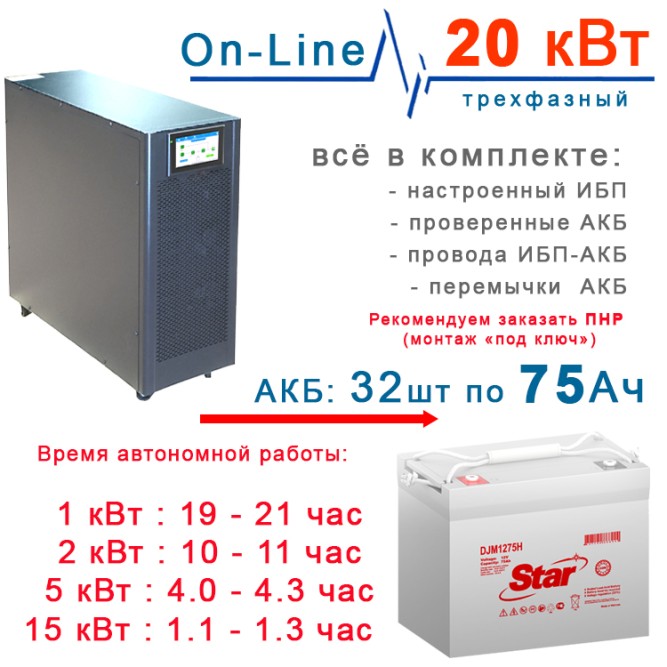

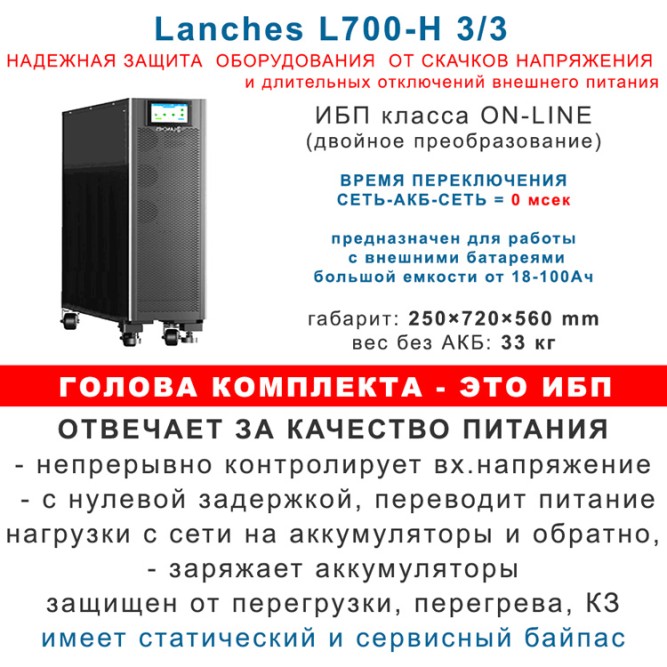

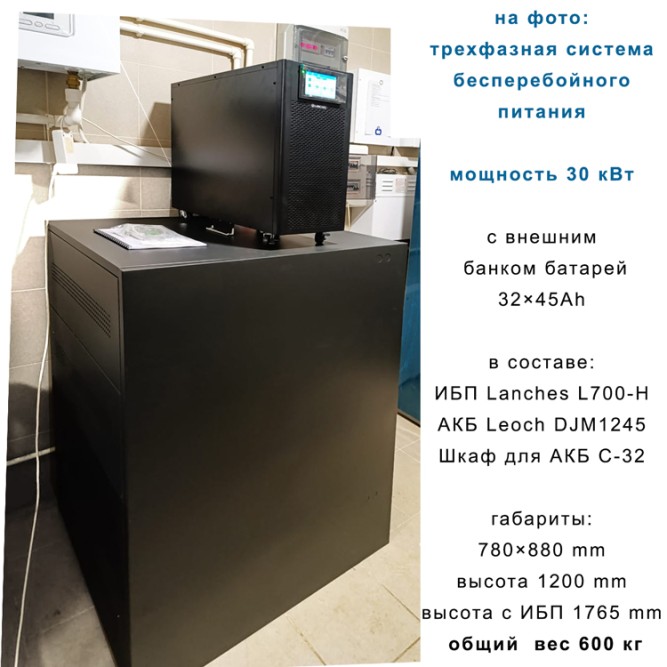

Главная информация о комплекте бесперебойного питания на базе ИБП Lanches L700-H:

Три параметра по которым выбирают комплект бесперебойного питания: МОЩНОСТЬ, ВРЕМЯ, СТЕПЕНЬ ЗАЩИТЫ подключаемого оборудования.

• СТЕПЕНЬ ЗАЩИТЫ: Входящий в комплект ИБП, серии L700-H сделан по ON-Line топологии, ON-LINE - это полная защита подключенного оборудования от скачков и перепадов напряжения в сети. В всех ИБП класса ON-Line конструктивно заложено нулевое время перехода с сети на АКБ и обратно, а так же чистый синус на выходе всегда.
• МОЩНОСТЬ 20000 ВА (20 кВт) Мощность нагрузки, которую можно подключить - до 18 кВт. Допустима перегрузка, не более 2-3 сек. Пожалуйста, учитывайте пусковые токи индуктивной нагрузки! (скважные насосы / холодильники / кондиционеры)
• ВРЕМЯ автономии является одним из трех определяющих факторов при выборе комплекта. Время зависит от емкости батарей.
  Приводим ориентировочные значения времени автономии при разной нагрузке:

  батареи и емкость / нагрузка	1 кВт	2 кВт	5 кВт	10 кВт	15 кВт	18 кВт

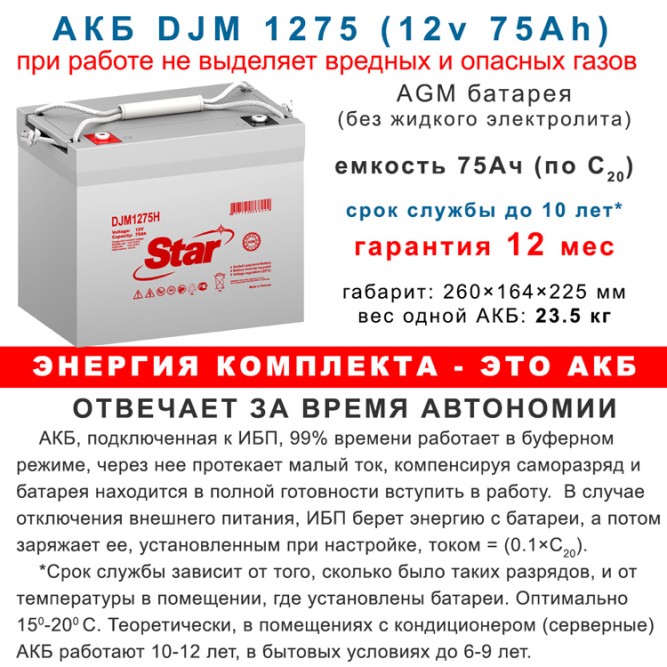

  32 шт × 75 Ач Star DJM 12-75	21.5 час	10 часов	4.1 часа	2.0 часа	1.2 часа	до 60 мин


  Как спрогнозировать время автономии? Если в случае равномерной нагрузки (например питание постоянно работающего сервера) все предельно понятно: потребление указано в характеристиках и не меняется, то в бытовой ситуации, когда потребители включаются эпизодически (например холодильник/насос/свет) получается не равномерная нагрузка. Приведем два крайних случая: ночью, когда работает только котел отопления и редко холодильник, батарей хватит на долго (7-10ч). А вечером, как правило, и свет и другие потребители (чаники/микроволновки/скважные насосы) работают активно, время получается намного меньше (до 2-4 часов).

  Примечание. Приведенные в таблице данные являются ориентировочными, и могут быть использованы лишь для приблизительной оценки времени автономной работы ИБП. Реальное время зависит от температурных условий эксплуатации и разрядных характеристик аккумуляторных батарей, которые зависят от выбранного производителя АКБ.

• Что входит в комплект: Кроме ИБП, АКБ, инструкции и гарантийного талона в комплект входят провода от ИБП к АКБ и перемычки АКБ-АКБ. Этого нет в стандартной комплектации оборудования, если все заказывать по отдельности. Кроме этого, сечение, диаметр концевиков и клеммы четко соответствуют номиналу именно для этой мощности.
• Что НЕ входит в комплект: внешние провода до ИБП и от ИБП к нагрузке. Подключение выполнятся через клеммную колодку в ИБП. Сечение провода не менее 10-16 кв.мм.
• Ввод в эксплуатацию и пуско-наладка. запуск в эксплуатацию не представляет сложности для квалифицированного специалиста и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. Однако специфика настройки ИБП у каждого производителя своя, поэтому случае отсутствия подготовленного персонала, инженеры нашей компании готовы предоставить полный цикл пуско-наладочных работ.
• Обслуживание в течении срока службы: ИБП: следить за чистотой системы охлаждения (вентиляторов и теплоотводов), регулярно удалять пыль. АКБ: обслуживания не требуют.
• Срок службы: ИБП: до 10 лет при условии регулярного обслуживания. АКБ: зависит от множества факторов (температура/количество включений в работу/качество и полнота заряда. На практике в бытовых условиях 5-7 лет. В серверных и помещениях с кондиционером и темп. до 20°С до 10 лет!
• Гарантия: на ИБП: 12 месяцев, официальная. На АКБ - один год. (Любые батареи являются расходным материалом, при разряде в "ноль" каждый день, срок службы всего 260 циклов/дней, а это меньше года). Сервис выполняется в МСК/Зеленоград.

Правильное место установки комплекта - залог надежности и долгой работы.

Как было написано в разделе "срок службы" - ПЫЛЬ И ТЕМПЕРАТУРА главные враги долголетия систем бесперебойного питания!

• Для ИБП важно занять место исключающее попадание пыли и воды (при протечке трубы или при проведении монтажных работ с отоплением). Установка на полу - распространенная ошибка! Используйте стеллаж или шкаф.
• ИБП имеет принудительное охлаждение, поэтому с стороны вентилятора должно быть достаточно места для циркуляции воздуха. Установка в закрытый шкаф - вторая распространенная ошибка!
• Аккумуляторы - выбирайте самое прохладное место для их установки, оптимально 15-20°С. Особая вентиляция не требуется, но следует учитывать, что в момент активного заряда температура батарей повышается. Длина провода ИБП-АКБ не должна превышать 2 метра, это тоже надо учитывать!
• Для оптимальной установки есть готовые решения в виде стеллажей или закрытых металлических шкафов. Там АКБ будут чувствовать себя в безопасности, а ИБП разумно размесить сверху.

Список дополнительного оборудования для ИБП Lanches L700-H 20kVA

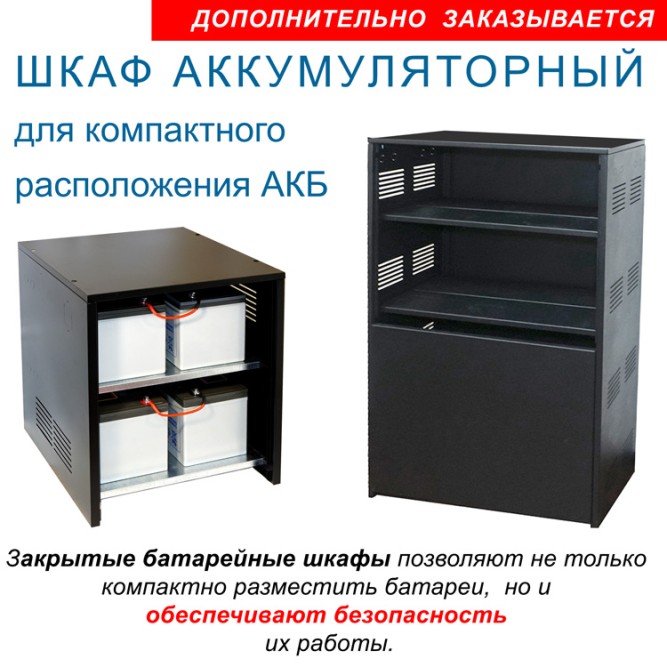

• Батарейный шкаф для размещения массива АКБ. Является обязательным согласно ПУЭ элементом системы бесперебойного питания. При напряжении шины DC 32×12v = 384V и значительных токах, закрытый батарейный шкаф вносит элемент надежности в систему и предпочтителен перед решениями размещения АКБ на открытых стеллажах.

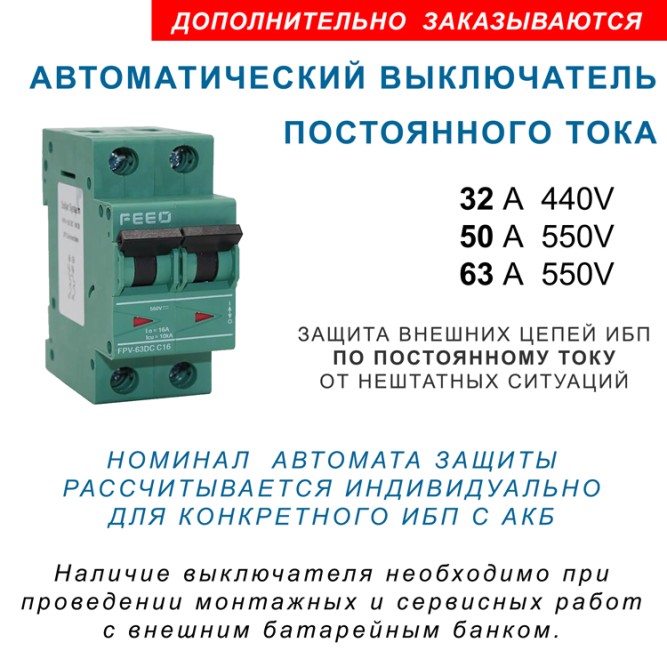

• Автомат защиты по постоянному току (обязательная опция), автомат удобен при монтаже/демонтаже батарейного блока. Устанавливается в батарейный шкаф

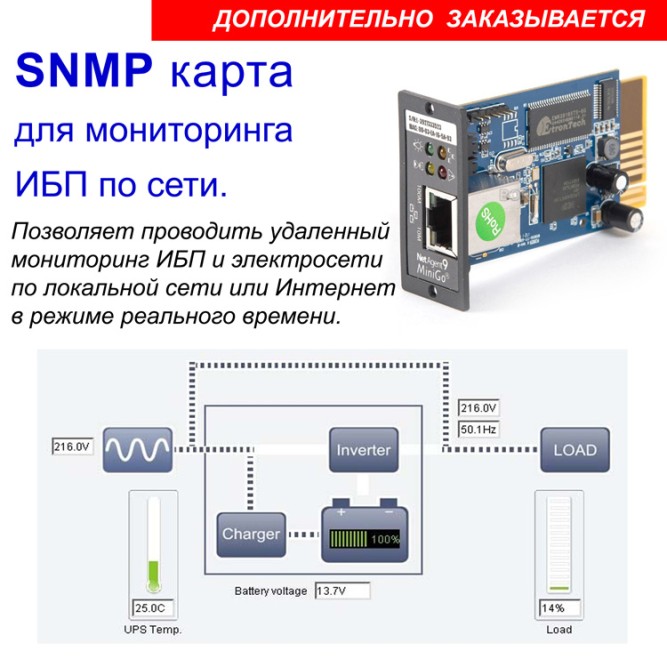

• SNMP адаптер − это устройство, позволяющее подключить ИБП к локальным (глобальным) компьютерным сетям Ethernet. Адаптер поддерживает обмен данными по протоколу SNMP и позволяет просматривать информацию о состоянии ИБП через сеть Internet с помощью любого распространенного HTTP-браузера.
• Внешний механический байпас с установленным ОПН (ограничителем перенапряжения) и вводным автоматом AC. Это опция возможна при заказе монтажа ИБП в нашей компании. Байпас (режим обхода) нужен, в случае необходимости исключить ИБП из цепи питания для проведения ремонтных работ или замены батарей.
• Ограничитель перенапряжения трехфазный на дин рейку для самостоятельной установки. Нужен для защиты от высокого напряжения входных цепей ИБП. На практике - часто спасал от необходимости везти ИБП в сервисный центр после неудачных действий электриков и обрывов нуля. Стоит не дорого - спасает на много!

Установка, запуск и монтаж ИБП с внешними АКБ:

• Для монтажа необходимо подготовить: аккумуляторы (32шт), межаккумуляторные перемычки (31шт), провод АКБ-ИБП (2 шт сечение 10-16 кв.мм), автомат на 63А, запас провода 6-10 кв.мм, наконечники и инструмент для их опрессовки. Дополнительно: шкаф/стелаж и автомат по постоянному току.
• Проверьте наличие и качество заземления. Ознакомьтесь с инструкцией, особенно разделом "режимы работы" и байпаса.
• Поставляемое оборудование проверено перед отгрузкой и полностью готово к работе.
• Подключение к сети необходимо выполнить проводом, сечение которого соответствует указанным в руководстве значениям максимальных токов. Стандартно 6-10 кв.мм.
• Подключение входного и выходного провода к ИБП производится с помощью клемм под болт М6.
• Перед ИБП должен быть установлен автомат защиты по току на 63А.
• Включить ИБП, проверить значения настраиваемых параметров, особенно ток заряда - выставить значение соответствующее подключенным АКБ (близкое к 10% от емкости).
• После подачи электропитания, ИБП начнет заряд батарей, длительность первого заряда 5-9 часов. После окончания заряда можно подключать нагрузку и проверять работу.
• Проверка работы: определите по шкале нагрузки, на сколько процентов загружен ИБП, сравните с расчетным. Проведите принудительное отключение внешнего питания (только фазы). Результатом правильной работы будет непрерывность питания подключенного оборудования.

Принцип работы ON-LINE источник бесперебойного питания L700-H - построен по схеме с двойным преобразованием, то есть переменное напряжение сети (AC) сначала преобразуется в постоянное напряжения (DC), а затем обратно инвертором в переменное 220/230 вольт, тем самым достигается независимость выходного напряжения ИБП от внешней электросети. Время переключения на АКБ "нулевое", и это 99% защита вашего оборудования от колебаний напряжения во внешней сети. Различные искажения и помехи во внешней электросети, пониженное или повышенное напряжение, высоковольтные импульсы, провалы или скачки напряжения, а также нестабильности его формы, отключения электроснабжения - на выход ИБП не проходят.

От чего не спасает ИБП?

• ИБП не корректирует частоту и бесполезен: в случае, когда мощности генератора не хватает, что бы "держать" обороты двигателя в пределах 5%. Гуляние частоты генератора никакой ИБП не исправит. Если на входе в ИБП частота 47 Гц, то и на выходе будет 47 Гц. Выход и вход строго синхронизированы. А при выходе за границу по частоте, ИБП переключается в режим питания от батарей и тут уже на выходе будет ровно 50 Гц.

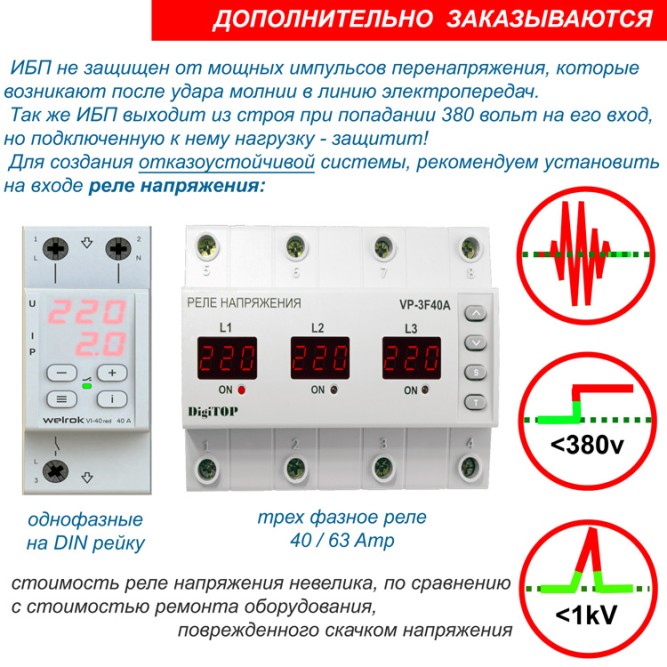

• Не защищает: Максимальная защита, которую обеспечивает технология On-Line, это не полная защита! ИБП не защищен от мощных импульсов перенапряжения, которые возникают после удара молнии в линию электропередач. Так же ИБП выходит из строя при попадании 380 вольт на его входную цепь, но подключенную нагрузку при этом он защищает. Что бы обезопасить сеть от такого рода аварий необходимо установить на входе реле напряжения.
