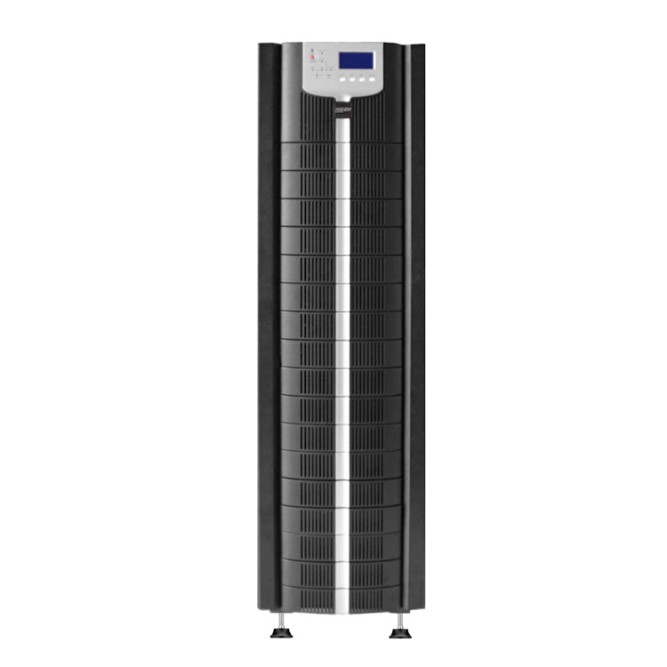

ИБП Hiden Expert HE33030XS 30 кВА

ИБП Hiden Expert HE33030XS, трёхфазный

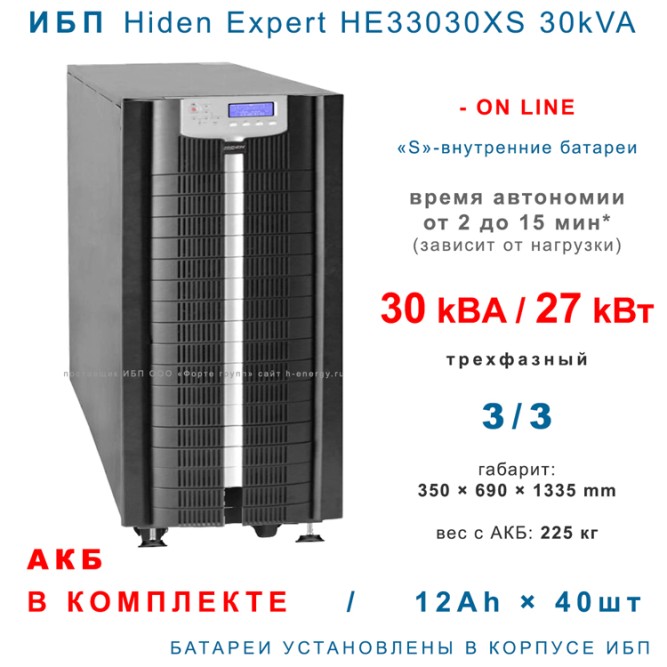

Главная информация о модели Hiden Expert HE33030XS:

• Тип ON-LINE это полная защита подключенного оборудования от скачков и провалов напряжения в сети. В всех ИБП класса ON-Line конструктивно заложено нулевое время перехода с сети на АКБ и обратно, а так же чистый синус на выходе всегда.
• Мощность 30000 ВА (27кВт) Коэффициент мощности=0.9. рекомендуется подключать нагрузку до 25кВт. ВЧ инверторы обладают низкой перегрузочной способностью. Учитывайте пусковые токи нагрузки.
• Время автономии: 3-15 мин. зависит от мощности нагрузки и является определяющим фактором при выборе модели ИБП. Рассчитывается индивидуально, но для грубой оценки приводим крайние значения: при 15 кВт - 7-8 минут, при 25 кВт до 2-3 минут. Если этого времени недостаточно - выбирайте ИБП внешними АКБ, с индексом "H".
• Аккумуляторы: 40шт×12Ач внутри корпуса установлены 40 шт АКБ, емкостью 12 Ач.
• Срок службы АКБ: 3-5 лет. Обслуживание ИБП с комплектом АКБ заключается в периодической проверке состояния аккумуляторных батарей и в случае значительного снижения емкости замены их на новые. Срок службы зависит от их производителя, количества циклов заряд-разрядов и температуры. Сигнал о необходимости замены батарей выводится на табло ИБП в виде кода ошибки. Для замены батарей, необходимо открыть корпус ИБП и последовательно заменить АКБ, уделяя внимание состоянию перемычек. В случае корозии контактов - заменить на новые. Эту процедуру необходимо доверять только квалифицированному персоналу.
• Ввод в эксплуатацию и пуско-наладка (ПНР). ИБП оснащен удобным сенсорным дисплеем с полноценной системой меню (на анг. языке). В результате запуск в эксплуатацию не представляет сложности для квалифицированного специалиста. В случае отсутствия подготовленного персонала инженеры нашей компании готовы предоставить полный цикл пуско-наладочных работ.
• Обслуживание ИБП: по мере загрязнения вентиляторов. Заключается в периодической очистке от пыли вентиляторов и теплоотводов. Повышение температуры внутри корпуса резко сокращает срок службы батарей! При перегреве ИБП выдает ошибку и переключается в байпас.
• Эксплуатация: от +5 до +30 градусов. Температурный режим важен для надежности работы. Внимательно отнеситесь к выбору места для установки ИБП: вентиляторы работают постоянно, помещение должно быть максимально чистым, а приборы отопления максимально далеко.
• Хранение: необходимо полностью зарядить АКБ перед длительным хранением. Один раз в 3-5 месяцев требуется подзаряд.
• Транспортировка: ВЕС 225 кг! ИБП поставляется на деревянном паллете, который удобен для разгрузки с помощью штабелера или погрузчика. При разгрузке необходимо обеспечить контроль и проинформировать персонал о весе и необходимости соблюдать вертикальное положение.
• Гарантия на ИБП: 12 мес официальная. Есть расширенная до 24 мес. (условия уточняйте). Сервис выполняется в МСК/Зеленоград.
• Гарантия на АКБ: 12 мес установленные батареи имеют ограниченную гарантию 1 год. АКБ являются расходным материалом и снижение емкости при эксплуатации являтся для них нормальным процессом.

Подробнее изложено в руководстве по эксплуатации, в разделе "документация" страницы сайта.

Список дополнительного оборудования для ИБП ИБП Hiden Expert HE33030XS

• Входной распределительный шит с функцией ручного механического байпаса и установленным ОПН (ограничителем перенапряжения). Это опция возможна при заказе монтажа ИБП в нашей компании. Байпас (режим обхода) нужен, в случае необходимости исключить ИБП из цепи питания для проведения ремонтных работ или замены батарей.
• Ограничитель перенапряжения трехфазный на дин рейку для самостоятельной установки. Нужен для защиты от высокого напряжения входных цепей ИБП. На практике - часто спасал от необходимости везти ИБП в сервисный центр после неудачных действий электриков и обрывов нуля. Стоит не дорого - спасает на много!

Установка, запуск и монтаж ИБП с внутренними АКБ.

• Перед монтажом приготовьте: вводной автомат на 63А, запас провода 16 кв.мм, наконечники M5-M6 и обжимной инструмент. Проверьте наличие заземления. Ознакомьтесь с инструкцией, особенно разделом режимы работы и байпаса.
• Поставляемое оборудование настроено, проверено перед отгрузкой и полностью готово к работе.
• Подключение к сети необходимо выполнить проводом, сечение которого соответствует указанным в руководстве значениям максимальных токов. Для ИБП 30кВА максимальный ток 40А, сечение провода 16 кв.мм.
• Подключение входного и выходного провода к ИБП производится с помощью клемм под болт М5-М6 .
• Перед ИБП должен быть установлен автомат защиты по току на 63А.
• После подачи электропитания, ИБП начнет заряд батарей, длительность первого заряда 5-9 часов.
• Проверка работы: определите по шкале нагрузки, на сколько процентов загружен ИБП, сравните с расчетным. Проведите принудительное отключение внешнего питания. Результатом правильной работы будет непрерывность питания подключенного оборудования.

Дополнительная информация по работе ИБП:

100% эффективен и применяется: в цепях питания с генераторами, для полной фильтрации поступающего с генератора напряжения, и для компенсации провала в моменты запуска. В "проблемных" сетях, где даже небольшой скачек дает сбой в работе оборудования.

Чистый синус всегда: Технология двойного преобразования дает на выходе чистый синус как в режиме питания от сети, так и в режиме работы от батарей. Нет ограничений по типу подключаемого оборудования, другими словами, от компьютера, сервера до циркуляционного насоса - все будет работать правильно. Этим они глобально отличаются от других типов виды выходного сигнала ИБП, там есть ограничения.

ИБП не корректирует частоту и бесполезен: в случае, когда мощности генератора не хватает, что бы "держать" обороты двигателя в пределах 5%. Гуляние частоты генератора никакой ИБП не исправит. Если на входе в ИБП частота 47 Гц, то и на выходе будет 47 Гц. Выход и вход строго синхронизированы. А при выходе за границу по частоте, ИБП переключается в режим питания от батарей и тут на выходе будет ровно 50 Гц.

ИБП не защищен от перенапряжения: ИБП не защищен от повреждения при "отгорании" нуля или прихода межфазных 380 вольт на вход, само оборудование при этом защищено. Для надежности работы рекомендуем установить на входе быстродействующие реле напряжения.

Помимо перечисленного, ИБП обладает еще рядом отличительных преимуществ:

• PF = 0,9 для моделей 20-40 КВА
• Синусоидальный выходной сигнал
• Двойное преобразование (онлайн топология)
• Инвертор третьего поколения с высоким КПД
• Двойной ввод (Раздельный ввод байпаса)
• ЖК-дисплей с функцией настройки
• RS-485, RS-232, USB
• Параллельная работы N+1, N+X
• SNMP-карта для удаленного мониторинга (опция)
• Сухие контакты Возможность подключения дизель- генератора
• Функция холодного старта для запуска ИБП
• Интеллектуальное управление батареями
• Возможность выбора режима работы с высоким КПД
