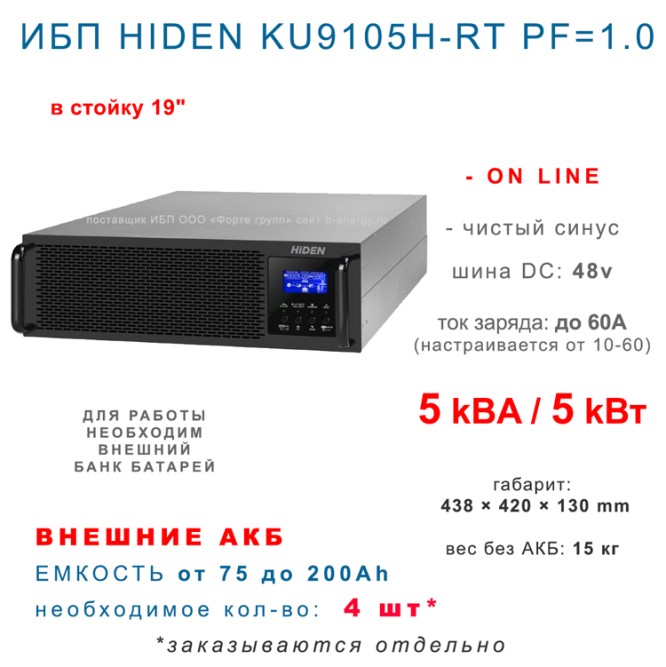

HIDEN KU9105H-RT PF=1.0

ИБП HIDEN KU9105H-RT PF=1.0 для работы с внешними АКБ, DC=48v, 4×12v

Основная задача этой серии ИБП: защитить оборудование от продолжительных перебоев в энергоснабжении, фильтрация помех и стабилизация напряжения с точностью 2%.

Главная информация о модели HIDEN KU9105H-RT:

• Тип ON-LINE это полная защита подключенного оборудования от скачков и провалов напряжения в сети. В всех ИБП класса ON-Line конструктивно заложено нулевое время перехода с сети на АКБ и обратно, а так же чистый синус на выходе всегда.
• Комплектация: ИБП KU9105H-RT не имеет внутренних батарей, эта модель создана для работы с внешними батареями, располагаемыми рядом, на специальном стеллаже или в батарейном шкафу. Для работы ИБП необходимо приобрести и подключить последовательно 4 аккумулятора по 12 вольт. Так же необходимо заказать провода ИБП-АКБ и межаккумуляторные перемычки.
• Мощность 5000 ВА (5,0кВт) Коэффициент мощности PF=1.0. Рекомендуется подключать нагрузку до 4,5кВт. Все ВЧ инверторы обладают низкой перегрузочной способностью. Учитывайте пусковые токи от компрессоров, насосов и любой мощной индуктивной нагрузки.
• Время автономии является определяющим фактором при выборе внешних АКБ. Время зависит от емкости батарей.
  Приводим ориентировочные значения времени автономии при разной нагрузке: данные указаны в минутах.

  Батареи емкость, возможный вариант / нагрузка	1000 Вт	2000 Вт	3000 Вт	4000 Вт	5000 Вт
  4 шт х 65 Ач* GPL 12-65, вес 20 кг	100 мин	40 мин	19 мин	9 мин	3-5 мин
  4 шт х 100 Ач GPL 12-100, вес 30 кг	190 мин	90 мин	48 мин	20 мин	13 мин
  4 шт х 150 Ач GPL 12-150, вес 44 кг	300 мин	150 мин	70 мин	30 мин	19 мин
  4 шт х 200 Ач GPL 12-200, вес 59 кг	400 мин	190 мин	110 мин	45 мин	25 мин
  4 шт х 250 Ач GPL 12-250, вес 73 кг	550 мин	260 мин	155 мин	60 мин	30 мин

  Как пользоваться таблицей? Допустим, в ТЗ указано, что необходимо обеспечить автономную работу оборудования мощностью 3000 Вт (3 кВт) в течении 60 мин, выбрав колонку 3000 Вт и строку с ближайшим значением 70 минут, находим соответствие 4 шт × 150Ah. Это означает, что необходимо 4 АКБ по 150 Ач, ссылка на один из вариантов батарей в таблице.

  Примечание. Приведенные в таблице данные являются ориентировочными, и могут быть использованы лишь для приблизительной оценки времени автономной работы ИБП. Реальное время зависит от температурных условий эксплуатации и разрядных характеристик аккумуляторных батарей, которые зависят от выбранного производителя АКБ.

  *В случае, если требуется небольшое время автономии (3-25 минут), необходимо использовать аналогичною серию ИБП на 5-6кВА с батареями внутри.

• Рекомендуемая емкость подключаемых внешних АКБ 100-250 Ah. Минимальная емкость 65Ач! . Необходимо настроить ток заряда ИБП по принципу ток=10-15% от емкости.
• Рекомендуемый тип батарей: AGM, серий GPL/DJM/DTM. При нагрузках, бизких к 4-5 кВт, рекомендуем серию HRL или UPS. По умолчанию, с завода, установлен профиль зарядного устройства на заряд AGM стационарных батарей. Возможно применение GEL батарей, но только в случае реальной необходимости (частые и долгие отключения раз в неделю и чаще). Категорически запрещается подключать любой вид литиевых батарей (LiFePO4) и WET без профессиональных знаний в этой области.
• Ток заряда 10-60А (мах): настраивается через панель управления. Влияет на скорость заряда АКБ и как следствие, на время, через которое вся система будет полностью заряжена и ждать следующего отключения внешнего питания. Нормальным, считаться ток заряда 10% от емкости батареи. К примеру, для АКБ 100-200Ач необходимо выставить ток 10-20 Ампер.
• Ввод в эксплуатацию и пуско-наладка. запуск в эксплуатацию не представляет сложности для квалифицированного электрика и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. В случае отсутствия подготовленного персонала инженеры нашей компании готовы предоставить полный цикл пуско-наладочных работ.
• Обслуживание ИБП: по мере загрязнения вентиляторов. Заключается в периодической очистке от пыли вентиляторов и теплоотводов. Повышение температуры внутри корпуса опасно! При перегреве ИБП выдает ошибку и переключается в байпас.
• Гарантия на ИБП без АКБ: 24 мес официальная.

Список дополнительного оборудования для ИБП HIDEN KU9105H-RT:

• SNMP адаптер − это устройство, позволяющее подключить ИБП к локальным (глобальным) компьютерным сетям Ethernet. Адаптер поддерживает обмен данными по протоколу SNMP и позволяет просматривать информацию о состоянии ИБП через сеть Internet с помощью любого распространенного HTTP-браузера.
• Входной распределительный шит с функцией ручного механического байпаса и установленным ОПН (ограничителем перенапряжения). Это опция возможна при заказе монтажа ИБП в нашей компании. Байпас (режим обхода) нужен, в случае необходимости исключить ИБП из цепи питания для проведения ремонтных работ или замены батарей.
• Ограничитель перенапряжения на дин рейку для самостоятельной установки. Нужен для защиты от высокого напряжения входных цепей ИБП. На практике - часто спасал от необходимости везти ИБП в сервисный центр после неудачных действий электриков и обрывов нуля. Стоит не дорого - спасает на много!

Установка, запуск и монтаж ИБП с внешними АКБ:

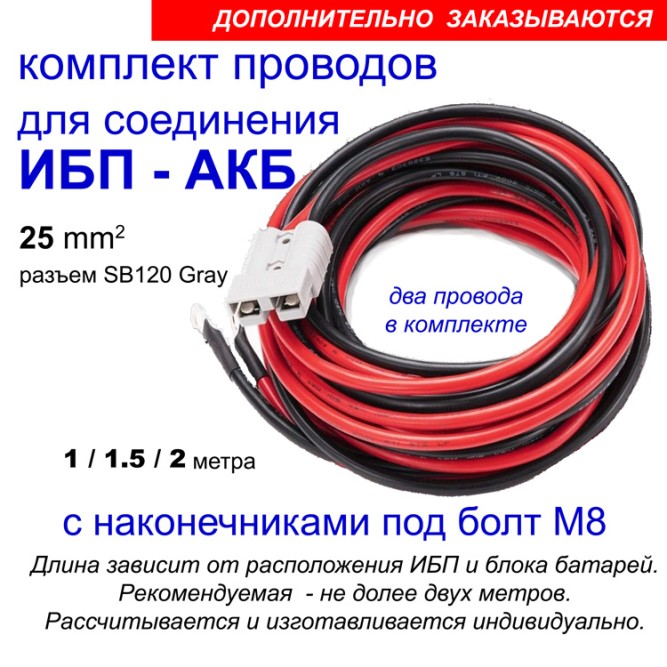

• Для монтажа необходимо подготовить: аккумуляторы (4шт), межаккумуляторные перемычки (3 шт), провод АКБ-ИБП (2 шт сечение 35 кв.мм), автомат на 63А AC, запас провода 6-10 кв.мм, наконечники и инструмент для их опрессовки.
• Ответственно отнеситесь к выбору сечения проводов: важно понимать, что при шине DC 48V и мощности нагрузки 3-5 кВт в режиме питания от батарей в цепи DC протекают большие токи (70-135 Ампер)!
• Подключение к сети необходимо выполнить проводом, сечение которого соответствует указанным в руководстве значениям максимальных токов. Стандартно 6 кв.мм.
• Проверьте наличие и качество заземления. Ознакомьтесь с инструкцией, особенно разделом "режимы работы" и байпаса.
• Перед ИБП должен быть установлен автомат защиты по току на 63А.
• Включить ИБП, проверить значения настраиваемых параметров, особенно ток заряда - выставить значение соответствующее подключенным АКБ (близкое к 10-15% от емкости).
• После подачи электропитания, ИБП начнет заряд батарей, длительность первого заряда 5-7 часов. После окончания заряда можно подключать нагрузку и проверять работу.
• Проверка работы: определите по шкале нагрузки, на сколько процентов загружен ИБП, сравните с расчетным. Проведите принудительное отключение внешнего питания (только фазы). Результатом правильной работы будет непрерывность питания подключенного оборудования.

Принцип работы ON-LINE источник бесперебойного питания Stark Country 5000 On-Line LT - построен по схеме с двойным преобразованием, то есть переменное напряжение сети (AC) сначала преобразуется в постоянное напряжения (DC), а затем обратно инвертором в переменное 220/230 вольт, тем самым достигается независимость выходного напряжения ИБП от внешней электросети. Время переключения на АКБ "нулевое", и это 99% защита вашего оборудования от колебаний напряжения во внешней сети. Различные искажения и помехи во внешней электросети, пониженное или повышенное напряжение, высоковольтные импульсы, провалы или скачки напряжения, а также нестабильности его формы, отключения электроснабжения - на выход ИБП не проходят.

Компания ООО "Форте групп" надеется, что эта информация поможет Вам сделать правильный выбор ИБП и аккумуляторов, и купленное оборудование исправно прослужит долгие годы, сохраняя тепло и уют в Вашем доме при любых "ледяных дождях".
