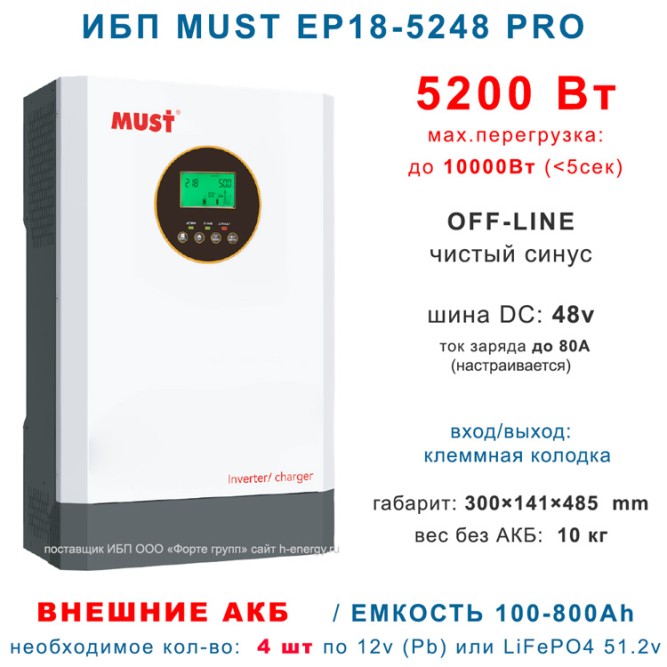

ИБП MUST EP18-5248 PRO (5 кВт)

MUST EP18-5248 PRO - гибридный солнечный инвертор

Внимание! Кроме внешних батарей, для монтажа необходимо заказать провода ИБП-АКБ и межаккумуляторные перемычки!

Основная задача этой серии ИБП: защитить оборудование от продолжительных перебоев в энергоснабжении, функция стабилизации в задачи этого инвертора не входит!

Главная информация о модели MUST EP18-5248 PRO:

• Серия PH19 сделана по OFF-Line топологии, это означает, что ИБП не корректирует напряжение на выходе в режиме питания от сети, если Вашей сети требуется функция стабилизации, установите перед ИБП отдельный тиристорный стабилизатор напряжения, или рассмотрите вариант покупки ИБП топологии ON-Line. Подробно о видах, преимуществах и недостатках ИБП.
• Комплектация: ИБП MUST EP18-5248 PRO, не имеет внутренних батарей, необходимо отдельно купить и подключить четыре АКБ емкостью от 100 до 250 Ач или одну LFP батарею напряжением 51,2 вольта. Без них работать будет, но только днем, от солнечных панелей, через встроенный MPPT контроллер! А так же комплект проводов.
• Мощность 6.0 кВт Рекомендованная мощность нагрузки, которую можно подключить к модели - 5 кВт. Допустима перегрузка до 10 кВт, не более 1 сек. Пожалуйста, учитывайте пусковые токи индуктивной нагрузки! (скважные насосы / холодильники / кондиционеры).
• Время автономии является определяющим фактором при выборе внешних АКБ. Время зависит от емкости батарей.
  Приводим ориентировочные значения времени автономии при разной нагрузке: данные указаны в минутах.

  ↓ссылки на варианты свинцовые АКБ↓	1000 Вт	2000 Вт	3000 Вт	4000 Вт	5000 Вт
  (12v / Pb) 4 шт х 100 Ач → см. модели АКБ на 100 Ач, вес 4×30 кг	3 часа	1.3 часа	40 мин	30 мин	13 мин
  (51.2v / LFP) 1 шт х 100 Ач → см. LiFePO4 АКБ на 100 Ач, вес 45-50 кг	3.3 часа	1.5 часа	45 мин	35 мин	16 мин
  (12v / Pb) 4 шт х 150 Ач → см. модели АКБ на 150 Ач, вес 4×44 кг	4.7 часа	2 часа	55 мин	45 мин	20 мин
  (12v / Pb) 4 шт х 200 Ач → см. модели АКБ на 200-230 Ач, вес 4×60 кг	8 час	3.5 часа	2 часа	1.3 час	50 мин
  (51.2v / LFP) 1 шт х 200 Ач → см. LiFePO4 АКБ на 200 Ач, вес 80 кг	8.5 час	3.8 часа	2.3 часа	1.6 час	60 мин
  (12v / Pb) 4 шт х 250 Ач → см. модели АКБ на 250 Ач, вес 4×73 кг	10 час	6.3 часа	2.5 часа	1.6 часа	1.3 часа


  Как пользоваться таблицей? Допустим, что необходимо обеспечить автономную работу оборудования мощностью 3000 Вт в течении 50-60 мин, выбрав колонку 3000 Вт и строку с ближайшим значением 55 мин, находим соответствие 4 шт × 150Ah. Это означает, что необходимо четыре АКБ емкостью по 150 Ач, ссылка на один из вариантов батарей в таблице.

  Примечание. Приведенные в таблице данные являются ориентировочными, и могут быть использованы лишь для приблизительной оценки времени автономной работы ИБП. Реальное время зависит от температурных условий эксплуатации и разрядных характеристик аккумуляторных батарей, которые зависят от выбранного производителя АКБ.

• Рекомендуемая емкость подключаемых внешних АКБ 100-250 Ah. Минимальная емкость 100Ач! Необходимо настроить ток заряда ИБП по принципу ток=10-15% от емкости.

Современные решения: ИБП с литиевыми батареями: меньший вес, больший срок службы!

Когда планируется покупка ИБП на весь ДОМ, минимально устанавливаются АКБ по 100Ач, иначе покупка будет бесполезной в силу малого времени автономии (какая разница шесть часов сидеть без света или пять?). Поэтому четыре акб по 100Ач это минимум, обычно для домов с подведенным газом, устанавливается 150-200 Ач батареи, а это приличный вес и объем. Ситуацию можно решить, применив литиевые АКБ, сделанные по технологии LiFePO4. Они безопасны, в отличии от другого лития, и меньше весят.

• Рекомендуемый тип батарей: AGM или LiFePO4. При длительных нагрузках, бизких к 5 кВт, рекомендуем серию HRL или UPS. По умолчанию, с завода, установлен профиль зарядного устройства на заряд AGM стационарных батарей. Возможно применение GEL батарей, но только в случае реальной необходимости (частые и долгие отключения раз в неделю и чаще). Категорически запрещается подключать любой вид литиевых батарей (LiFePO4) или WET без профессиональных знаний в этой области.
• Ток заряда 10-60А (мах): настраивается через панель управления. Влияет на скорость заряда АКБ и как следствие, на время, через которое вся система будет полностью заряжена и ждать следующего отключения внешнего питания. Нормальным, считаться ток заряда 10% от емкости батареи. К примеру, для АКБ 200Ач необходимо выставить ток 20 Ампер.
• Ввод в эксплуатацию и пуско-наладка. запуск в эксплуатацию не представляет сложности для квалифицированного электрика и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. В случае отсутствия подготовленного персонала инженеры нашей компании готовы предоставить полный цикл пуско-наладочных работ.
• Гарантия на ИБП без АКБ: 24 мес официальная. А при эксплуатации с АКБ VENTURA или BBBattery 36 мес на ИБП. Сервис выполняется в МСК.

Список дополнительного оборудования для MUST EP18-5248 PRO:

• Модуль мониторинга Wi-Fi - Solarman (USB) − Работает через мобильное приложение, доступно для iOS и Android.
• Ограничитель перенапряжения на дин рейку для самостоятельной установки. Нужен для защиты от высокого напряжения входных цепей ИБП. На практике - часто спасал от необходимости везти ИБП в сервисный центр после неудачных действий электриков и обрывов нуля. Стоит не дорого - спасает на много!

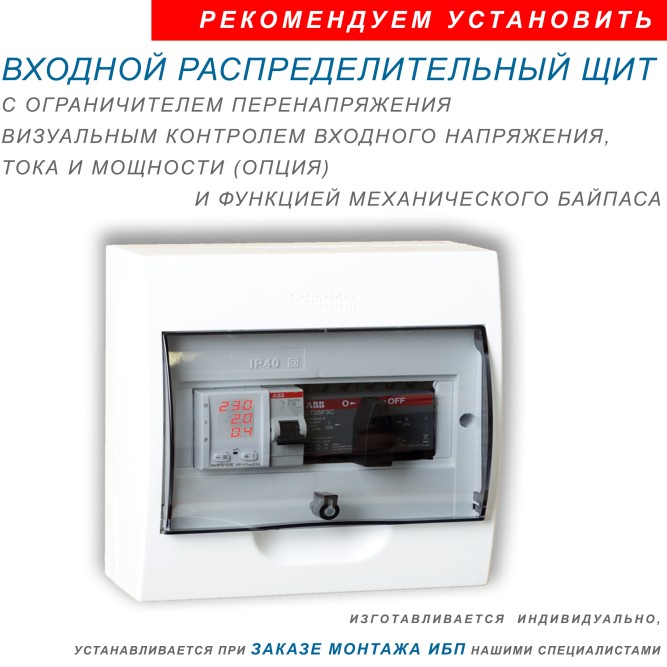

• Внешний механический байпас с установленным ОПН (ограничителем перенапряжения) и вводным автоматом AC. Это опция возможна при заказе монтажа ИБП в нашей компании. Байпас (режим обхода) нужен, в случае необходимости исключить ИБП из цепи питания для проведения ремонтных работ или замены батарей.

Установка, запуск и монтаж ИБП с внешними АКБ:

• Для монтажа необходимо подготовить: аккумуляторы (4шт), провод АКБ-ИБП (2 шт сечение 50 кв.мм), межаккумуляторная перемычка 3шт (50кв.мм), автомат на 63А AC, запас провода 16 кв.мм, наконечники и инструмент для их опрессовки. Дополнительно: шкаф/стеллаж.
• Ответственно отнеситесь к выбору сечения проводов: важно понимать, что при шине DC 48V и мощности нагрузки 5 кВт в режиме питания от батарей в цепи DC протекают большие токи (до 150 Ампер)!
• Подключение к сети необходимо выполнить проводом, сечение которого соответствует указанным в руководстве значениям максимальных токов. Стандартно 16 кв.мм.
• Проверьте наличие и качество заземления. Ознакомьтесь с инструкцией, особенно разделом "режимы работы" и байпаса.
• Перед ИБП должен быть установлен автомат защиты по току на 63А.
• Включить ИБП, проверить значения настраиваемых параметров, особенно ток заряда - выставить значение соответствующее подключенным АКБ (близкое к 10-15% от емкости).
• После подачи электропитания, ИБП начнет заряд батарей, длительность первого заряда 5-7 часов. После окончания заряда можно подключать нагрузку и проверять работу.
• Проверка работы: определите по шкале нагрузки, на сколько процентов загружен ИБП, сравните с расчетным. Проведите принудительное отключение внешнего питания (только фазы). Результатом правильной работы будет непрерывность питания подключенного оборудования.

Три важных правила при эксплуатации:

1. Все ИБП способны работать только при положительной температуре ( от +5 градусов). Поэтому в зимний период, следите за температурой в помещении, где установлен ИБП.
2. Вентилятор охлаждения работает в моменты подзаряда АКБ и работы от АКБ и чем меньше пыли, пуха, мелкого строительного мусора будет заходить с потоком воздуха в корпус ИБП, тем дольше он прослужит.
3. 5-6 кВт - это не много, не перегружайте ИБП, ВЧ инверторы легко выходят из стоя при перегрузках! Подключайте только необходимые приборы, котоые действительно нуждаются в бесперебойном питании.
