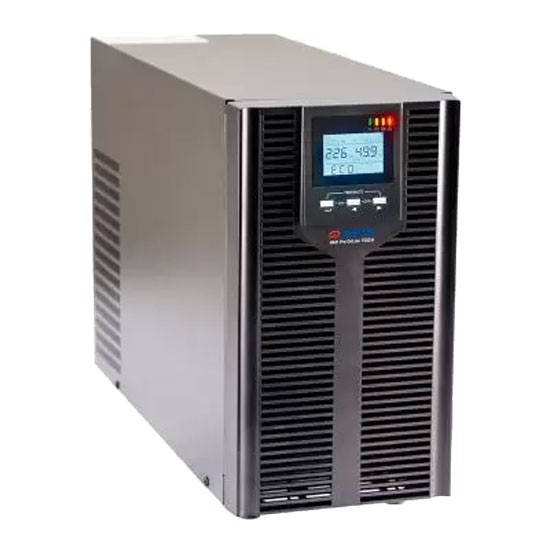

ибп 6 кВа однофазный ИБП Pro OnLine 12000 (EA-9010H) 192V ЭНЕРГИЯ для работы с внешними АКБ
Основная задача этой серии ИБП: защитить оборудование от продолжительных перебоев в энергоснабжении, фильтрация помех и стабилизация напряжения с точностью 2%.
Информация для Заказчика:
1. Комплектация: ИБП с буквой "H" не имеют внутренних батарей, модель Pro OnLine 12000 (EA-9010H) 192V ЭНЕРГИЯ создана для работы с внешними батареями, располагаемыми рядом, на специальном стеллаже или в батарейном шкафу. Для работы ИБП необходимо приобрести и подключить последовательно 16 аккумуляторов. Емкость внешних аккумуляторов определяется при индивидуальном расчете, исходя из данных (ТЗ) по типу, потребляемой мощности подключаемого к ИБП оборудования.
2. Мощность. Серия ИБП Pro OnLine 12000 (EA-9010H) 192V ЭНЕРГИЯ имеет максимальное значение выходного коэф. мощности - 0,9. Это означает что активная мощность нагрузки может составлять до 6 кВт.
3. Время автономии. Зависит от количества и емкости установленных батарей.
Ориентировочные значения времени автономии при разной нагрузке: данные указаны в минутах.
| Батареи / нагрузка | 500Вт | 1000Вт | 2000Вт | 4000Вт | 5400Вт |
|---|---|---|---|---|---|
| 16 х 26 Ач | 500 | 250 | 120 | 40 | 25 |
| 16 х 40 Ач | 900 | 450 | 170 | 70 | 40 |
| 16 х 65 Ач | 1400 | 700 | 300 | 160 | 95 |
| 16 х 100 Ач | 2200 | 1100 | 580 | 200 | 170 |
| 16 х 150 Ач | 3200 | 1600 | 780 | 390 | 280 |
| 16 х 200 Ач | 4300 | 2100 | 1100 | 540 | 380 |
Как пользоватся таблицей? Допустим, в ТЗ указано, что необходимо обеспечить автономную работу оборудования мощностью 4000 Вт (4 кВт) в течении 2.5 часов, выбрав колонку 4000 Вт и строку 160 минут находим соответствие 16 Х 65Ah. Это означает, что необходимо 16 АКБ по 65 Ач, к примеру Leoch DJM1265
Примечание. Приведенные в таблице данные являются ориентировочными, и могут быть использованы лишь для приблизительной оценки времени автономной работы ИБП. Реальное время зависит от температурных условий эксплуатации и разрядных характеристик аккумуляторных батарей, которые зависят от выбранного производителя АКБ.
3. Ввод в эксплуатацию и пуско-наладка. Серия ИБП Pro OnLine ЭНЕРГИЯ отличается минимальными возможности по настройке. На дисплее отображаются лишь действительно нужные параметры, журнал ошибок интуитивно понятен, убраны большинство неиспользуемых пользователями настроек и функций. В результате запуск в эксплуатацию не представляет сложности для квалифицированного электрика и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. В случае отсутствия подготовленного персонала инженеры компании Lanches готовы предоставить полный цикл пуско-наладочных работ.
4. Гарантия. 12 месяцев с момента продажи при условии самозапуска.
5. Срок службы и периодичность обслуживания. Обслуживание ИБП с комплектом АКБ заключается в периодической проверке состояния аккумуляторных батарей и в случае значительного снижения емкости замены их на новые. Срок службы батарей зависит от их производителя, количества циклов заряд-разрядов и температуры. Срок службы ИБП до 10 лет, определяется скоростью загрязнения пылью вентиляторов охлаждения, интенсивностью работы и степенью перегрузок.
6. Транспортировка. Вес собранного комплекта ИБП составляет 75 кг + вес АКБ, в зависимости от комплекта АКБ. Перевозка возможна только в вертикальном положении, в жесткой упаковке.
Online источник бесперебойного питания Pro OnLine 12000 - ИБП построен по схеме с двойным преобразованием, то есть переменное напряжение сети (AC) сначала преобразуется в постоянное напряжения (DC), а затем обратно инвертором в переменное 220/230 вольт, тем самым достигается независимость выходного напряжения ИБП от внешней электросети. Время переключения на АКБ "нулевое", и это 99% защита вашего оборудования от колебаний напряжения во внешней сети. Различные искажения и помехи во внешней электросети, пониженное или повышенное напряжение, высоковольтные импульсы, провалы или скачки напряжения, а также нестабильности его формы, отключения электроснабжения - на выход ИБП не проходят.
Выходная мощность ИБП должна быть больше на 20-30% потребляемой мощности нагрузки. В противном случае, ИБП обесточит нагрузку или перейдет на питание по цепи байпас.
При подборе ИБП необходимо учитывать возможные пусковые токи.
Время перехода ИБП на питание от АКБ и обратно.
- нулевое - у ИБП класса ON-Line.
- 8-12 мсек у ИБП класса OFF-Line.
Конструктивно заложенное напряжение работы инвертора ИБП.
Максимальное значение тока в первой фазе цикла заряда.
ИБП конструктивно выпускаются с уже установленными внутри батареями, а так же без батарей, для работы с внешними АКБ большой емкости. Первые нужны для кратковременной автономии (5-15 минут), второй вариант - для длительной автономии (1-24 час).
Зависит от нагрузки. Чем больше нагрузка на ИБП, тем меньше диапазон, при котором ИБП не переходит на питание от АКБ. Указан предельный диапазон при минимальной нагрузке.
145В - 300В при нагрузке 100%
Способность ИБП работать указанное время в режиме перегрузки. После чего ИБП класса On-Line переходят в режим "байпас" или при высокой перегрузки отключаются, а ИБП класса Off-Line - сразу отключаются и отключают питание нагрузки. <br>
Самозапуск или восстановление работы ИБП после перегрузки, зависит от модели ИБП и его настроек.
125-150% переключение в байпас через 30 сек.,
более 150% - переключение в байпас через 100мс
(устанавливается пользователем)

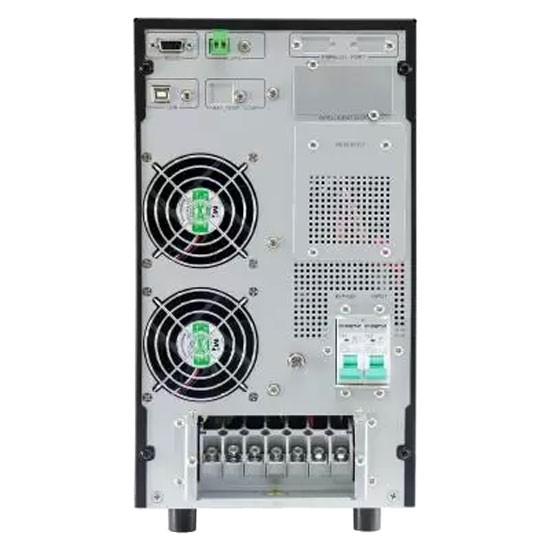

При монтаже ИБП необходимо заранее знать какой материал (провода/коннекторы) и инструмент необходимо приготовить. Как правило, ИБП мощностью выше 3кВт имеют клеммную колодку.
Непрерывный - означает круглосуточную работу вентилятора охлаждения. Учитывайте это при выборе места установки ИБП! Относится к всем ИБП класса On-Line.
