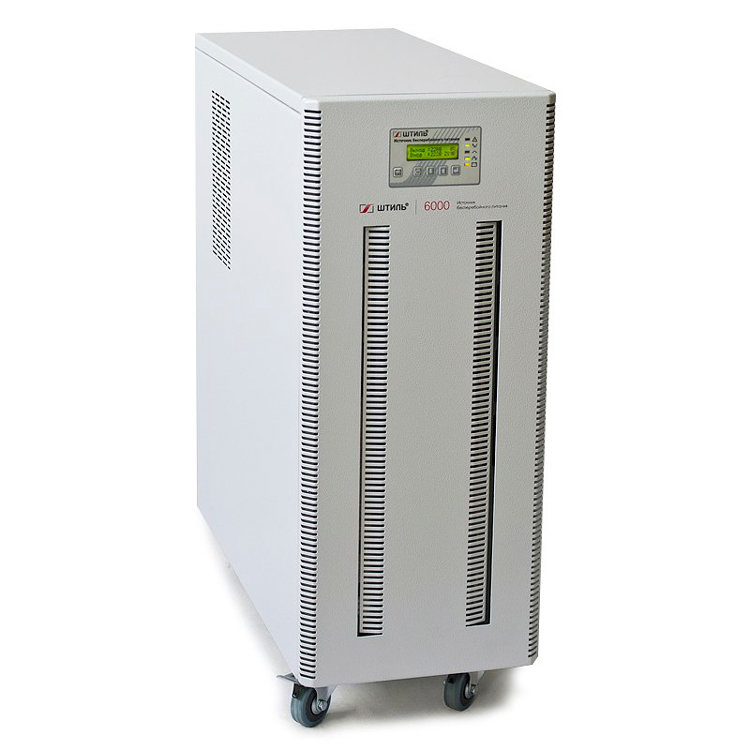

ИБП переменного тока ШТИЛЬ напольный 6 кВА ST1106SL (встроенные батареи)
Источник бесперебойного питания данной модели имеет однофазные вход и выход и функционирует на основе двойного преобразования. Мощность представленного устройства составляет 6 кВА, выходное напряжение – 220 В. ШТИЛЬ ST1106SL предназначен для электроснабжения газового, компьютерного, радио- и телевизионного оборудования.
Конструктивные и функциональные особенности:

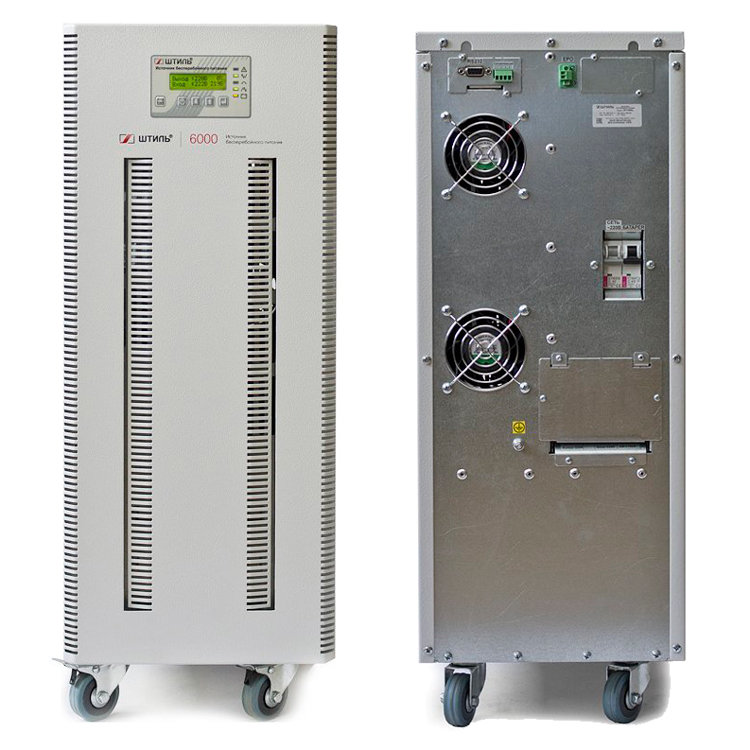

Изделие оснащено встроенными АБ 16х12В емкостью 9 А*ч, позволяющими обеспечить автономную работу. Предусмотрены функции «холодного» старта и экстренного отключения EPOв случае аварии. На задней панели ST1106SL расположены универсальный слот для подключения различных плат и порт RS-232.

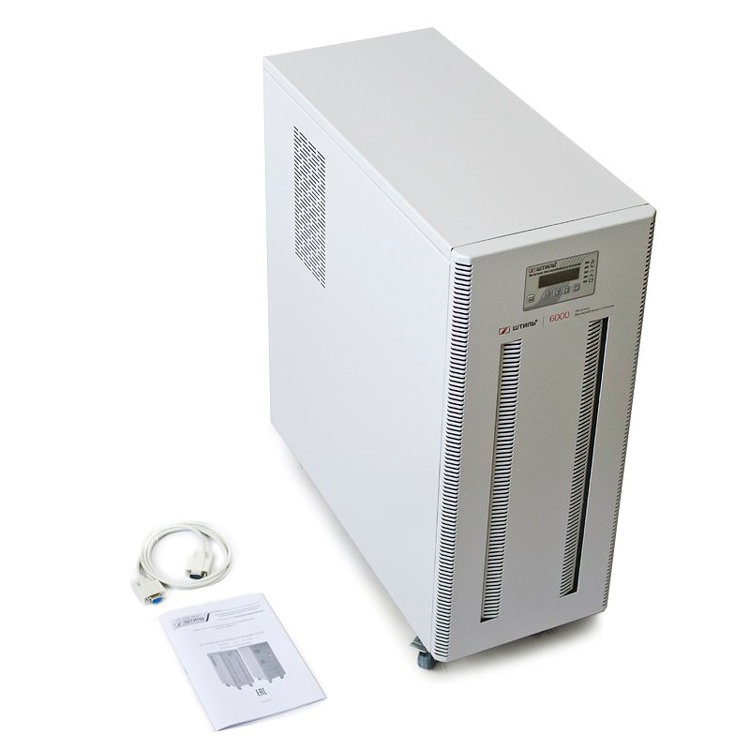

В комплект поставки ИБП HT1106S входит:
- ИБП;
- Руководство пользователя;
- Кабель последовательного интерфейса.
Технические характеристики
- нулевое, мгновенное переключение на питание от АБ;
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-310 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- выходной коэффициент мощности – 0,9;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.
Функциональность
- плавный пуск;
- резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
- увеличение времени резервного питания нагрузки до 75 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей;
- подключение внешних батарейных модулей;
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
- встроенный автоматический байпас;

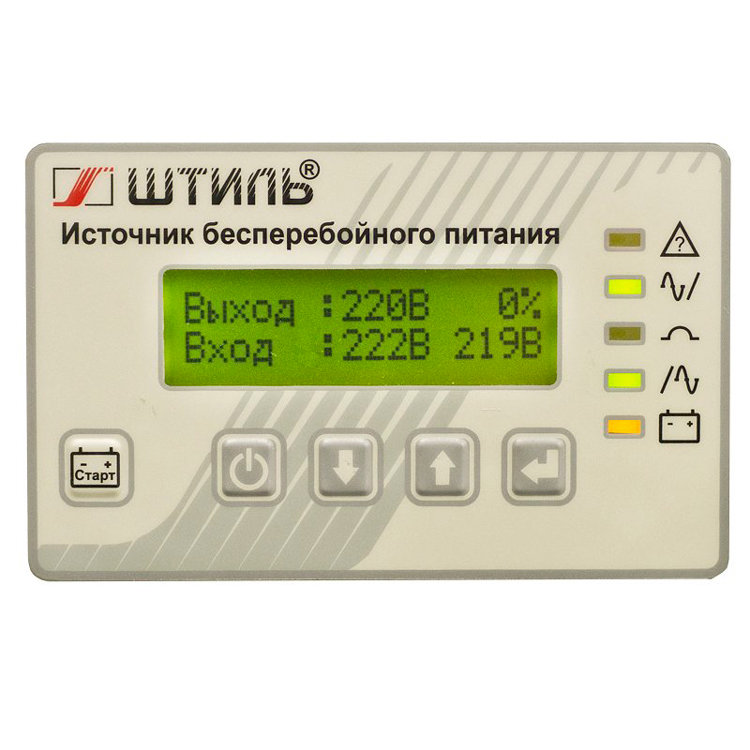

- широкие возможности локального/удаленного мониторинга .
Высокая надежность
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 10 лет.
Энергоэффективность
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
| Уровень нагрузки, % | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% |
|---|---|---|---|---|---|---|---|---|---|---|
| Время автономной работы (от встроенных батарей), мин | 90 | 40 | 25 | 17 | 12 | 10 | 8 | 7 | 6 | 5 |
Для обеспечения более длительного времени автономной работы необходимо использовать внешние батарейные модули.
Выходная мощность ИБП должна быть больше на 20-30% потребляемой мощности нагрузки. В противном случае, ИБП обесточит нагрузку или перейдет на питание по цепи байпас.
При подборе ИБП необходимо учитывать возможные пусковые токи.
Время перехода ИБП на питание от АКБ и обратно.
- нулевое - у ИБП класса ON-Line.
- 8-12 мсек у ИБП класса OFF-Line.
Конструктивно заложенное напряжение работы инвертора ИБП.
Максимальное значение тока в первой фазе цикла заряда.
ИБП конструктивно выпускаются с уже установленными внутри батареями, а так же без батарей, для работы с внешними АКБ большой емкости. Первые нужны для кратковременной автономии (5-15 минут), второй вариант - для длительной автономии (1-24 час).
Зависит от нагрузки. Чем больше нагрузка на ИБП, тем меньше диапазон, при котором ИБП не переходит на питание от АКБ. Указан предельный диапазон при минимальной нагрузке.
Способность ИБП работать указанное время в режиме перегрузки. После чего ИБП класса On-Line переходят в режим "байпас" или при высокой перегрузки отключаются, а ИБП класса Off-Line - сразу отключаются и отключают питание нагрузки. <br>
Самозапуск или восстановление работы ИБП после перегрузки, зависит от модели ИБП и его настроек.
130%~150% нагрузки, в течение 60 с,
≥150% в течение 1 с.
(по умолчанию - 220)
При монтаже ИБП необходимо заранее знать какой материал (провода/коннекторы) и инструмент необходимо приготовить. Как правило, ИБП мощностью выше 3кВт имеют клеммную колодку.
Непрерывный - означает круглосуточную работу вентилятора охлаждения. Учитывайте это при выборе места установки ИБП! Относится к всем ИБП класса On-Line.
Установлены АКБ: 16 шт × 9 Ah.
Чистый синус, время перехода - 0 сек.
Тип корпуса: Tower (напольный) / Вес 56 кг.
