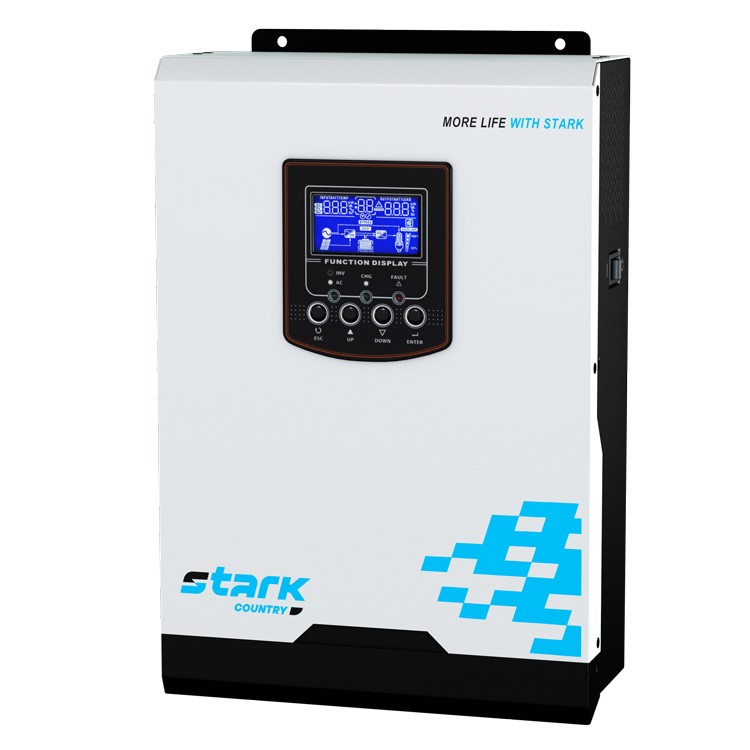

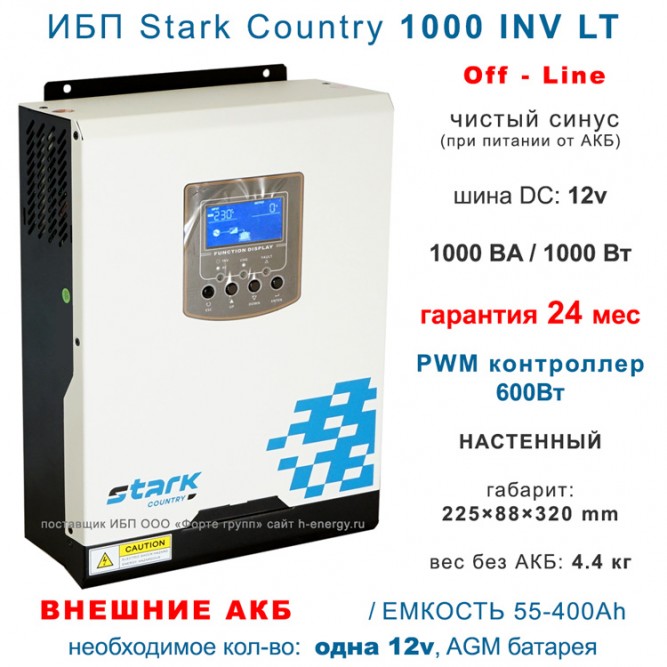

Главное о ИБП Stark Country 1000 INV LT:

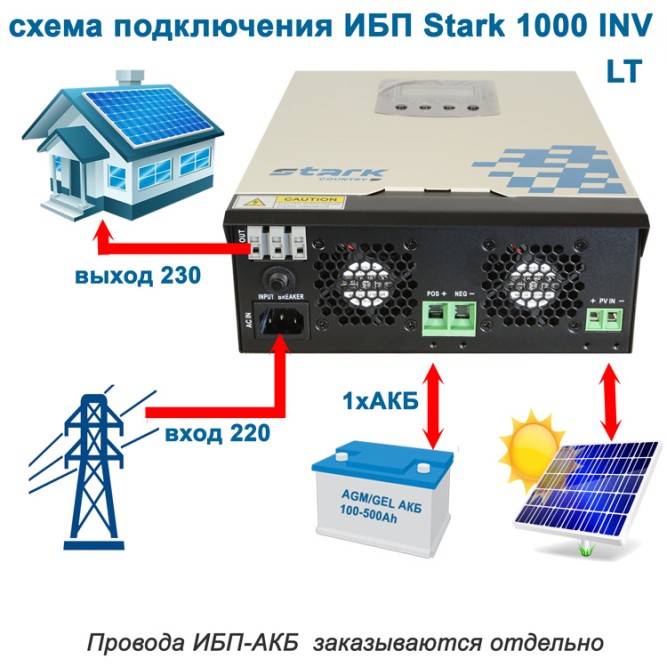

Внимание! Для монтажа необходимо заказать провода ИБП-АКБ
- Мощность нагрузки, которую можно подключить к Stark Country 1000 INV - до 1000 Вт. Пожалуйста, учитывайте пусковые токи индуктивной нагрузки!
- Эта модель не имеет внутренних батарей, необходимо отдельно купить и подключить один АКБ емкостью от 100 до 250 Ач.
- Серия INV сделана по OFF-Line топологии, это означает, что ИБП не корректирует напряжение на выходе в режиме питания от сети, если Вашей сети требуется функция стабилизации, установите перед ИБП отдельный тиристорный стабилизатор напряжения, или рассмотрите вариант покупки ИБП топологии ON-Line. Подробно о видах, преимуществах и недостатках ИБП.
- Необходимо иметь запас по мощности во внешней питающей сети учитывая высокий ток заряда АКБ (30А). Так в случае использования генератора на 2000 ВА этой мощности может не хватить на питание нагрузки и на заряд АКБ одновременно.
- Это полноценный ИБП, без участия человека, контролирующий наличие напряжения на своем входе и в случае его пропадания, переключающийся автоматически на питание от внешней аккумуляторной батареи. При появлении напряжения, так же автоматом переключается на питание от сети.
- Время переключения мало, это 10-20 миллисекунд. В этот момент подключенная на выход нагрузка питания не получает.
- Форма выходного напряжения при питании от АКБ - чистый синус. Это позволит Вам подключать циркуляционные насосы и любой тип блоков питания.
Итог: Эта модель идеально подходит для построения систем электро питания котлов не содержащих электронных плат управления (твердотопливных котлов). Т.е. для циркуляционных насосов. Применение для газовых котлов возможно только при наличии тиристорного стабилизатора на входе или хорошей, стабильной электро сети!
Как выбрать внешние аккумуляторы для Stark Country 1000 INV?
Для работы необходимо подключить одну свинцово-кислотную батарею на 12 вольт и емкостью от 100 до 250 а/ч. Настройки ИБП позволяют использовать два вида АКБ: промышленные AGM (для ИБП) и тяговые WET (для электромоторов). Желательно применять именно промышленные, изготовленные по технологии AGM (без жидкого электролита). Такой тип АКБ применяют в источниках бесперебойного питания и его особенность в том, что нет выделения газа (водород) при заряде, что важно при использовании внутри помещений, они допускают разряд до 20-30% без потери емкости и служат при этом от 3-12 лет. Допустимо применять автомобильные АКБ, но как временная (разовая) мера. Подробнее в статье использование автомобильных АКБ в ИБП.
С типом АКБ определились, теперь аккумуляторы какой емкости покупать? Что бы рассчитать емкость, надо знать потребляемую мощность Вашей нагрузки, т.е. устройства, которое будет питаться от инвертора. Допустим это будет четыре циркуляционных насоса по 60 Вт и освещение светодиодными лампами 10Вт всего 30 ламп. И нужно что бы они работали при аварийном отключении электричества 6 часов. Произведем примерный подсчет (4*60Вт+300)*6ч = 3655/8.65= 205 а/час. Это минимальная емкость АКБ, которая обеспечит, работу на 6 часов. Оптимальной моделью может стать АКБ емкостью 200 А/ч и сроком службы 6-9 лет Leoch DJM 12200.
Три важных правила при эксплуатации ИБП Stark:
- Все ИБП способны работать только при положительной температуре ( от +5 градусов). Поэтому в зимний период, следите за температурой в помещении, где установлен ИБП.
- Вентилятор охлаждения работает в моменты подзаряда АКБ и работы от АКБ и чем меньше пыли, пуха, мелкого строительного мусора будет заходить с потоком воздуха в корпус ИБП, тем дольше он прослужит.
- Не подключайте к этим ибп мощные холодильники, и скважные (глубинные) насосы, даже прочитав в паспорте к ним, что потребляемая мощность до 800 Вт. К сожалению производители не пишут в паспорте о пиковой мощности при старте электромотора. Именно в этот момент кратковременно мощность превышает номинальную в 4-5 раз!!!! Этого хватает, чтобы инвертор вышел из строя.
Время автономной работы комплекта с АКБ 100ач:
Время зависит от нагрузки, а нагрузка зависит от того, что включено и работает в данный момент в доме. Вариантов много:
- До 2 часов - когда дома нет никого: 250-500 Вт Работает котел отопления (90Вт), циркуляционные насосы (60/120/275 Вт), холодильник (150-300 Вт), роутер и видеорегистратор (10Вт). (поддерживающий режим).
- До 45 минут - когда все дома: 1000-2000 Вт добавляется работа скважного насоса (500-900 Вт 10-20 минут в час), освещение если лампы светодиодные то (100-200 Вт), если лампы накала (500-1000 вт). (Активный режим).
Для сравнения в таблице представлены данные по основным батарейным блокам от 100 до 800 Ач.
| мощность | 100 Ач | (2х100) 200 Ач | (4х100) (2х200) 400 Ач |
(4х200) 800 Ач |
| 350-500Вт | 1.4-2 часа ✔ | 2.5-4 часа | 4-8 часов | 8-14 часов |
| 700Вт | 1 час ✔ | 2 часа | 3,7 часа | 7 часов |
| 1000-2000Вт | 10-30 минут ✔ | 0.8-1.8 часа | 2-3.6 часа | 4-6,5 часов |
Проведенный тест на разряд показал: батарея в 100Ач держет нагрузку 800Вт ровно 1 час.
Выходная мощность ИБП должна быть больше на 20-30% потребляемой мощности нагрузки. В противном случае, ИБП обесточит нагрузку или перейдет на питание по цепи байпас.
При подборе ИБП необходимо учитывать возможные пусковые токи.
Время перехода ИБП на питание от АКБ и обратно.
- нулевое - у ИБП класса ON-Line.
- 8-12 мсек у ИБП класса OFF-Line.
Конструктивно заложенное напряжение работы инвертора ИБП.
Максимальное значение тока в первой фазе цикла заряда.
При выборе ТИП АКБ - "USE" (определяемый пользователем), можно установить желаемые напряжения ЗУ.
ИБП конструктивно выпускаются с уже установленными внутри батареями, а так же без батарей, для работы с внешними АКБ большой емкости. Первые нужны для кратковременной автономии (5-15 минут), второй вариант - для длительной автономии (1-24 час).
Указаны максимальные значения сечения провода. Необходимо учитывать величину токов, идущих на заряд АКБ.
Зависит от нагрузки. Чем больше нагрузка на ИБП, тем меньше диапазон, при котором ИБП не переходит на питание от АКБ. Указан предельный диапазон при минимальной нагрузке.
170 - 280
Способность ИБП работать указанное время в режиме перегрузки. После чего ИБП класса On-Line переходят в режим "байпас" или при высокой перегрузки отключаются, а ИБП класса Off-Line - сразу отключаются и отключают питание нагрузки. <br>
Самозапуск или восстановление работы ИБП после перегрузки, зависит от модели ИБП и его настроек.
10 с при 110% -150% нагрузки
При монтаже ИБП необходимо заранее знать какой материал (провода/коннекторы) и инструмент необходимо приготовить. Как правило, ИБП мощностью выше 3кВт имеют клеммную колодку.
Различают следующие типы АКБ: AGM, GEL, WET, LFP. У этих типов РАЗНЫЙ ПРОФИЛЬ ЗАРЯДА. ИБП должен "уметь" правильно зарядить батареи. Указанные в этой характеристике типы АКБ, можно подключать к этому ИБП. Другие типы - нельзя. (По умолчанию, все ИБП настроены на AGM.) Поэтому, если подключается другой тип, НЕОБХОДИМО перенастроить ИБП!
Этот ИБП не имеет встроенного профиля заряда литиевых АКБ! Для работы с литием необходимо установить ТИП АКБ - "USE" (определяемый пользователем). И настроить параметры заряда и напряжение отсечки в соответствующих пунктах меню. При этом корректность заряда LFP батарей определяется не точно, а по напряжению, что снижает безопасность системы. Ответственность за правильность настройки и возможные нештатные ситуации, при работе с недокументированным типом батарей ложится на Пользователя.
Непрерывный - означает круглосуточную работу вентилятора охлаждения. Учитывайте это при выборе места установки ИБП! Относится к всем ИБП класса On-Line.
Современные модели с MPPT делятся на два типа по напряжению:
- Низковольтные MPPT (диапазон обычно 30–120 В или 60–145 В): панели соединяются параллельно или короткими последовательными цепочками.
- Высоковольтные MPPT (диапазон 120–450 В или 120–500 В): панели собираются в длинную последовательную цепочку.
- Максимальный ток PV-модуля: Ток короткого замыкания (\(I_{sc}\)) и рабочий ток панелей не должны превышать допустимый ток входа MPPT инвертора.
- Не превышайте максимальную рекомендуемую мощность солнечного поля, указанную в паспорте инвертора.
Самый важный параметр безопасности. Напряжение массива панелей с учетом температурного коэффициента (в мороз напряжение панелей растет!) никогда не должно превышать максимальное входное напряжение инвертора (обычно 145 В для низковольтных или 500 В для высоковольтных). Превышение сожжет плату MPPT!
АКБ внешние: 1 шт х 100-250 Ah.
Тип подключаемых АКБ: AGM
Ток заряда АКБ: 10/20А (настраивается)
Чистый синус, время перехода на АКБ: 8-10 мс.
Габарит: 329×174×220 мм / Клемма под болт M8
Серия GPL - общее применение (для ИБП, ОПС)
Срок службы до 12 лет в буферном режиме.
Габарит: 522×268×240 мм
Клемма под болт M8
Серия GPL - общее применение (для ИБП, ОПС)
Срок службы до 12 лет в буферном режиме.
