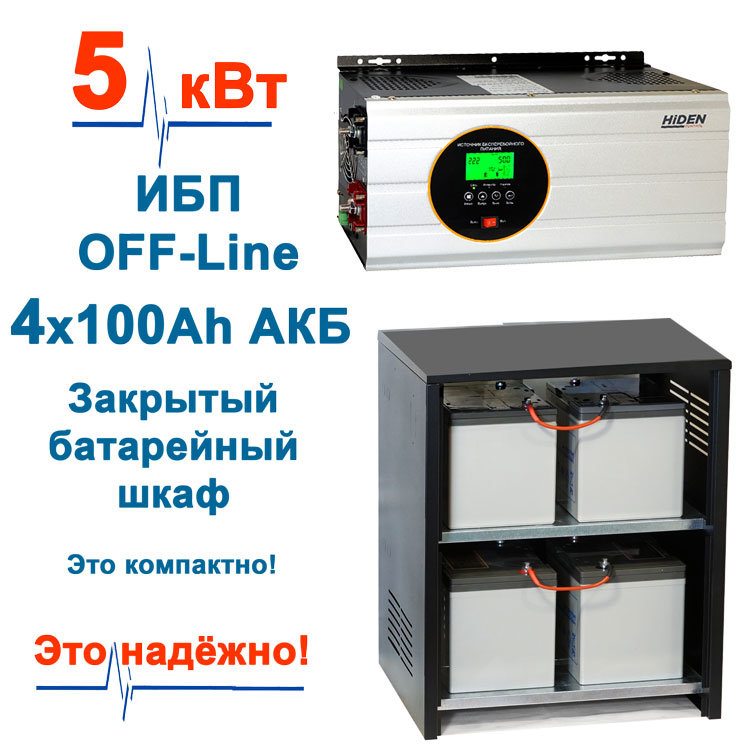

Комплект с ИБП на 5кВт и 4 АКБ 100ач (Σ=400 Ач):
Время зависит от нагрузки, а нагрузка зависит от того, что включено и работает в данный момент в доме. Вариантов много:

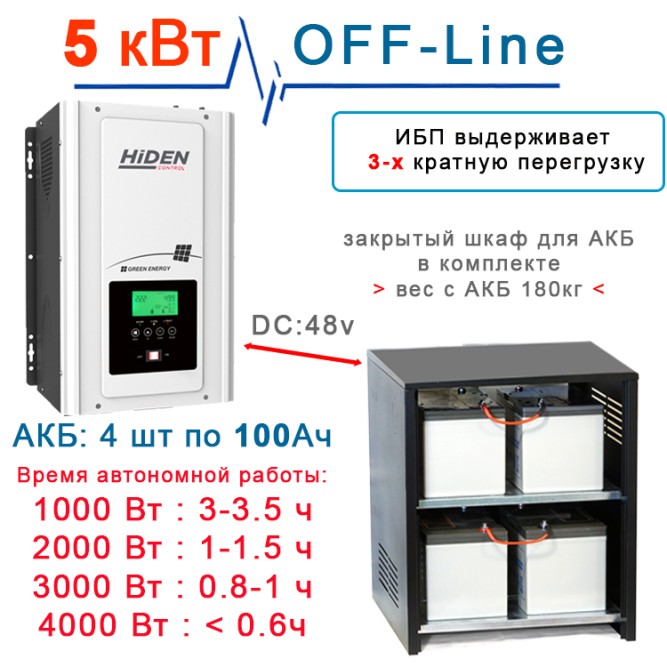

Время автономной работы комплекта с 4 АКБ 100ач (Σ=400 Ач):
Для сравнения в таблице представлены данные по основным батарейным блокам от 100 до 800 Ач.
| мощность | 100 Ач | (2х100) 200 Ач | (4х100) (2х200) 400 Ач |
(4х200) 800 Ач |
| 350-500Вт | 1.4-2 часа | 2.5-4 часа | 4-8 часов ✔ | 8-14 часов |
| 700Вт | 1 час | 2 часа | 3,7 часа ✔ | 7 часов |
| 1000-2000Вт | 20-45 минут | 0.8-1.8 часа | 2-3.6 часа ✔ | 4-6,5 часов |
Проведенный тест на разряд показал: батарея в 100Ач держет нагрузку 700Вт ровно 1 час.
Такой подход позволяет прогнозировать поведение АКБ по разрядным хар-кам (времени разряда) и ожидаемому сроку службы.

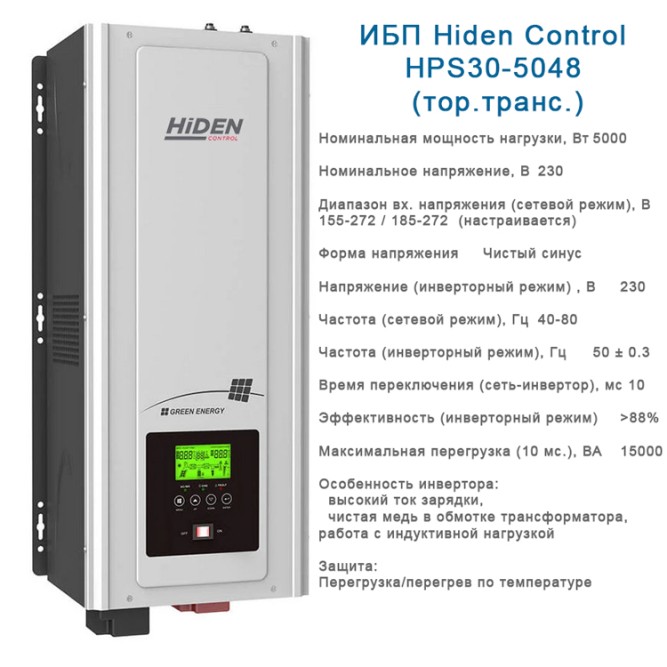

Задачи ИБП (инвертора) модели HPS30 5kWt
- Контролировать наличие и уровень напряжения в входной сети. Автоматически при пропадании напряжения на входе переводит питание дома на автономный режим питания от аккумулятора. При появлении напряжения во внешней сети, так же автоматически, переключает питание обратно и начинает заряжать батарею, что бы быть готовым к следующему отключению. (Время переключения 4-10мс)
- Следить за зарядом аккумулятора. Широкие возможности по настройке алгоритма заряда по типу АКБ и току заряда, позволяют точно подобрать нужный режим заряда.
- В режиме работы от АКБ обеспечить подключенную к нему нагрузку мощностью до 5000 Вт напряжением 220-230 Вольт синусоидальной формы.
- Выдерживать перегрузки до 150% Вт в течении 5-20 сек, которые появляются при запуске насосов, имеющих высокие пусковые токи.
- Функция "ХОЛОДНОГО СТАРТА" - это возможность запустить систему бесперебойного питания при уже отсутствующей внешней сети.
- Передавать сигнал на запуск генератора. Сигнал на электронику управления запуском генератора подается при низком напряжении на клеммах АКБ.
В задачи этого бесперебойника НЕ входит фильтрация помех, защита от скачков напряжения и коррекция частоты.
В режиме питания от сети действует принцип "что на входе, то и на выходе" ИБП. Это принцип работы всех OFF-Line устройств. Только когда или напряжение или частота выходят за установленный переключателем SW2 диапазон, ИБП переходит в режим питания от АКБ и на его выходе ровное напряжение без скачков и отклонений.

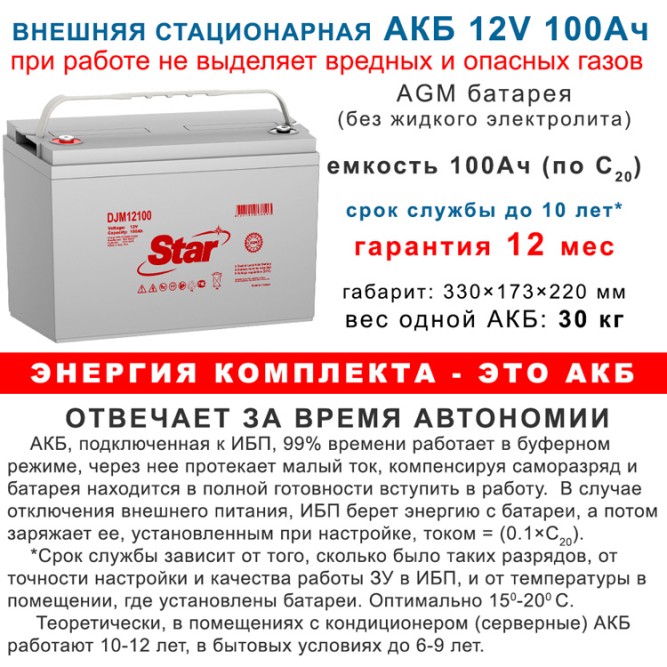

Кратко, о аккумуляторной батареи DJM 12100 емкостью в 100 Ач.
- Главная задача батареи отдавать энергию для работы ИБП длительное время при отключении электричества. Емкость (или количество свинца) определяет сколько времени будет работать инвертор, т.е. время автономии.
- Срок службы этих АКБ до 7-10 лет! В условиях нестабильности температуры реально работают до 7 лет!
- В батарее нет кислоты в жидком виде, это стационарная батарея в которой при заряде нет выделения вредных и опасных газов, являются абсолютно пожаро-взрыво безопасной.
- Оптимальная температура помещения, в котором будет находиться батарея 15-25 градусов.
Работа газовых котлов отопления от ИБП Hiden серии HPS30.
ИБП имеет четкое определение фаза-ноль (или линия-нейтраль) поэтому никаких сложностей при работе с котлами нет. Это справедливо при условии, что при монтаже котла т.к. абсолютно все газовые современные котлы имеют в своем составе систему "газ-контроль", произведена последовательность действий по определению фазировки.
Задержка при переключении из режима "работа от сети" в режим "работа от АКБ" находится в диапазоне 4-10 мс, что крайне мало для выключения котла.
OFF-Line - защищают ТОЛЬКО от пропадания внешнего электричества, время перехода 5-10 мсек.
ON-Line - бесперебойное питание с нулевым временем перехода, а так же выполняют функцию точного стабилизатора напряжения.
Значение напряжения для работы инвертора. Заложено конструктивно в данный ИБП. Этому значению должно соответствовать рабочее напряжение собранного банка батарей. Например 24v/48V ... 240V.
Общее количество батарей, заявленной выше емкости.
Емкость ОДНОЙ батареи в комплекте, (по С10/20).
Время: 1кВт : 4.5 часа / 3кВт : 55 мин
