Плюс20: Stark On-Line + 2х120Ah Star

Комплект "плюс20" с АКБ на 120Ач и ИБП Stark On-Line.

• По времени: батареи в 120Ач хватит на 8-14 часов, в большенстве случаев за это время аварию на линии устранят.
• По удобству: две АКБ (120Ач) по 36 кг, один человек может поднять и перенести к месту установки, а одну (150-200Ач) в 75 кг гораздо труднее.
• По габариту: 408х175 мм можно установить по разному (в ряд, по длинной или короткой стороне, друг над другом).

Три параметра по которым выбирают комплект бесперебойного питания: МОЩНОСТЬ, ВРЕМЯ, СТЕПЕНЬ ЗАЩИТЫ подключаемого оборудования.

• СТЕПЕНЬ ЗАЩИТЫ: Входящий в комплект ИБП, Stark 1000 16A сделан по ON-Line топологии, ON-LINE - это полная защита подключенного оборудования от скачков и перепадов напряжения в сети. В всех ИБП класса ON-Line конструктивно заложено нулевое время перехода с сети на АКБ и обратно, а так же чистый синус на выходе всегда.
• МОЩНОСТЬ 1000 ВА (900 Вт) Мощность нагрузки, которую можно подключить к нему - 800 Вт. Допустима перегрузка, не более 1-2 сек. Пожалуйста, учитывайте пусковые токи индуктивной нагрузки! (скважные насосы / холодильники / кондиционеры)
• ВРЕМЯ автономии является одним из трех определяющих факторов при выборе комплекта. Время зависит от емкости батарей.

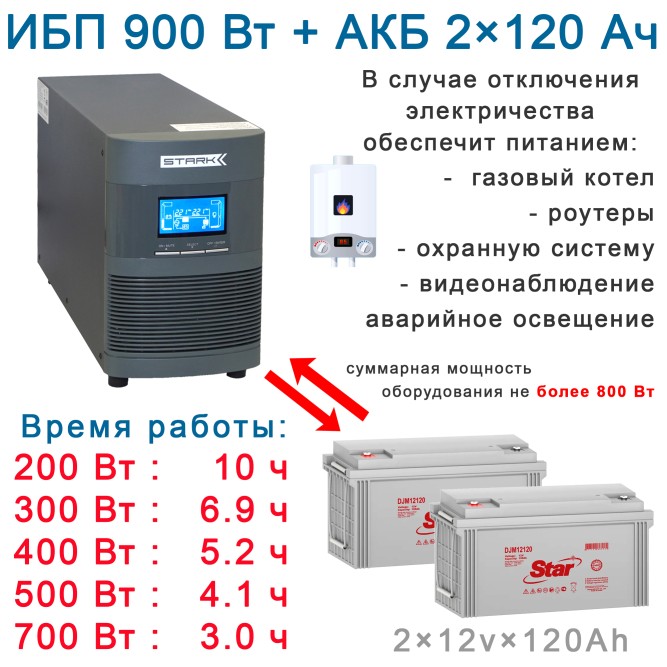

  Приводим ориентировочные значения времени автономии при разной нагрузке:

  Батареи / нагрузка	200 Вт	300 Вт	400 Вт	500Вт	700Вт	вес батарей
  2 х 120 Ач	10 час	7 час	5 час	4 час	3 час	(2шт × 35 кг)

  Примечание. Приведенные в таблице данные являются ориентировочными, и могут быть использованы лишь для приблизительной оценки времени автономной работы ИБП. Реальное время зависит от температурных условий эксплуатации и разрядных характеристик аккумуляторных батарей, которые зависят от выбранного производителя АКБ.

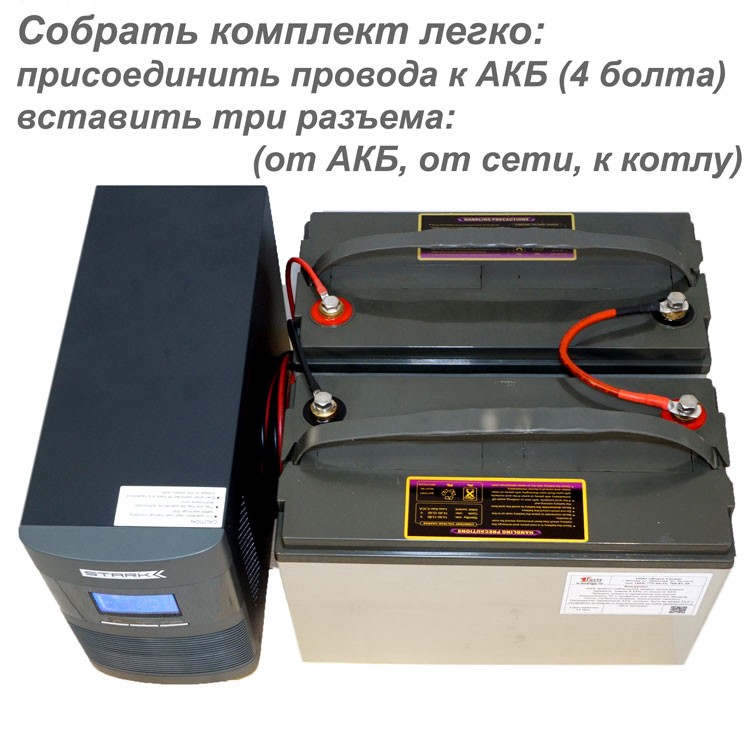

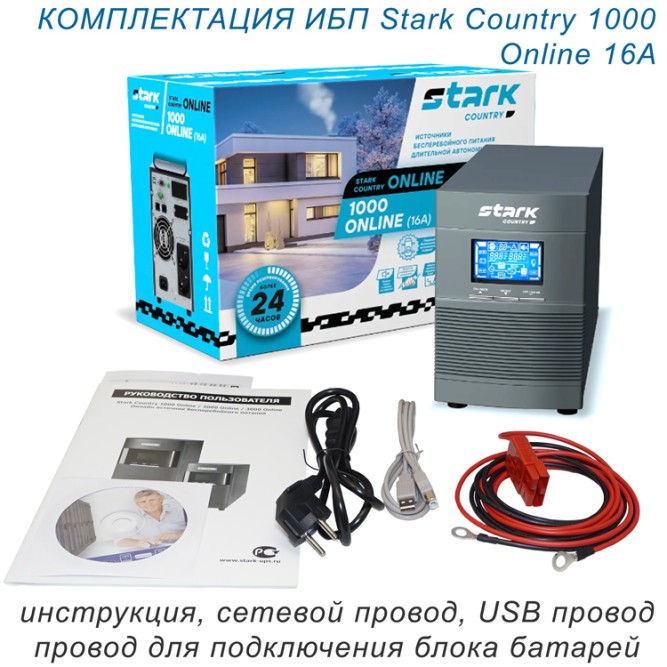

• Что входит в комплект: Кроме ИБП, АКБ, инструкции и гарантийного талона в комплект входят провода от ИБП к АКБ и перемычки АКБ-АКБ. Этого нет в стандартной комплектации оборудования, если все заказывать по отдельности. Кроме этого, сечение, диаметр концевиков и клеммы четко соответствуют номиналу именно для этой мощности.
• О Аккумуляторах, входящих в комплект. Отдаем предпочтение батареям, имеющим понятное происхождение. АКБ производятся в КНР на заводе NPP. Так же есть заводы Vision, CSB, Fiamm. Только таким образом можно прогнозировать поведение батарей на протяжении срока эксплуатации и не обещать мифических возможностей в маркетинговых целях. Не стоит переплачивать за "гелевые" и "псевдо-гелевые" АКБ. Гель нужен там, где он нужен - в системах с солнечными или ветряными генераторами, либо в ситуациях, когда отключения каждый день. В нормальных условиях применяют AGM.
• Ввод в эксплуатацию и пуско-наладка. запуск в эксплуатацию не представляет сложности для квалифицированного электрика и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. В случае отсутствия подготовленного персонала инженеры нашей компании готовы предоставить полный цикл пуско-наладочных работ.
• Обслуживание в течении срока службы: ИБП: следить за чистотой системы охлаждения (вентиляторов и теплоотводов), регулярно удалять пыль. АКБ: обслуживания не требуют.
• Срок службы: ИБП: до 10 лет при условии регулярного обслуживания. АКБ: зависит от множества факторов (температура/количество включений в работу/качество и полнота заряда. На практике в бытовых условиях 5-7 лет. В серверных и помещениях с кондиционером и темп. до 20°С до 10 лет!
• Гарантия: на ИБП: 24 месяца, официальная . На АКБ Star 12120 - один год. (Любые батареи являются расходным материалом, при разряде в "ноль" каждый день, срок службы всего 260 циклов/дней, а это меньше года). Сервис выполняется в МСК.

Список дополнительного оборудования:

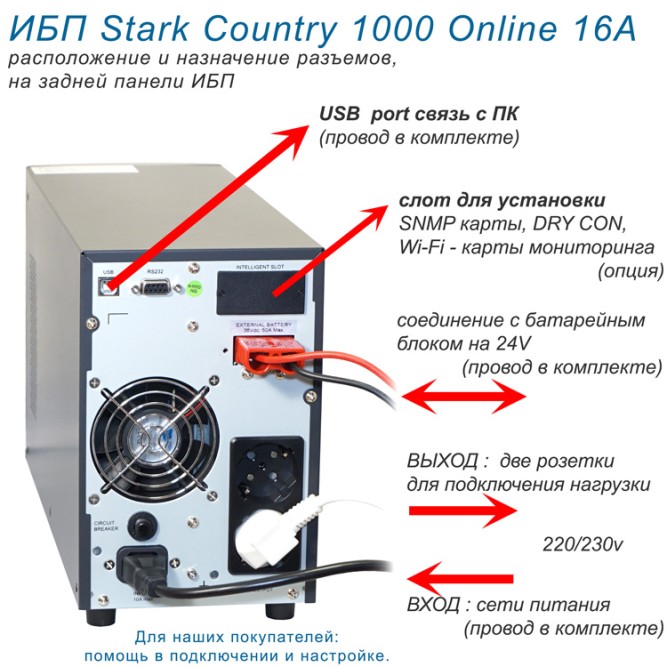

• SNMP адаптер − это устройство, позволяющее подключить ИБП к локальным (глобальным) компьютерным сетям Ethernet. Адаптер поддерживает обмен данными по протоколу SNMP и позволяет просматривать информацию о состоянии ИБП через сеть Internet с помощью любого распространенного HTTP-браузера.
• Внешний механический байпас с установленным ОПН (ограничителем перенапряжения) и вводным автоматом AC. Это опция возможна при заказе монтажа ИБП в нашей компании. Байпас (режим обхода) нужен, в случае необходимости исключить ИБП из цепи питания для проведения ремонтных работ или замены батарей.
• Ограничитель перенапряжения на дин рейку для самостоятельной установки. Нужен для защиты от высокого напряжения входных цепей ИБП. На практике - часто спасал от необходимости везти ИБП в сервисный центр после неудачных действий электриков и обрывов нуля. Стоит не дорого - спасает на много!

Работая вместе, пара ИБП-АКБ позволяет:

• Защитить плату управления котлом (mainboard) от повреждения из-за скачков напряжения в сети.
• Обеспечить питанием при отключении электричества котёл отопления. Время переключения на батареи и обратно - нулевое!
• Полностью заряжать и держать в готовности аккумуляторные батареи на случай нового отключения электроэнергии.

Правильное место установки комплекта - залог надежности и долгой работы.

ПЫЛЬ И ТЕМПЕРАТУРА главные враги долголетия систем бесперебойного питания!

• Для ИБП важно занять место исключающее попадание пыли и воды (при протечке трубы или при проведении монтажных работ с отоплением). Установка на полу - распространенная ошибка! Используйте стеллаж или шкаф.
• ИБП имеет принудительное охлаждение, поэтому с стороны вентилятора должно быть достаточно места для циркуляции воздуха. Установка в закрытый шкаф - вторая распространенная ошибка!
• Аккумуляторы - выбирайте самое прохладное место для их установки, оптимально 15-20°С. Особая вентиляция не требуется, но следует учитывать, что в момент активного заряда температура батарей повышается. Длина провода ИБП-АКБ не должна превышать 2 метра, это тоже надо учитывать!
• Для оптимальной установки есть готовые решения в виде стеллажей или закрытых металлических шкафов. Там АКБ будут чувствовать себя в безопасности, а ИБП разумно размесить сверху.

В понятие "комплект" входит техподдержка нашими инженерами, поэтому настоятельная просьба: лучше позвонить и проконсультироваться, чем сделать что то не так. Не все "электрики" знают как подключать ИБП, это не их специализация, для проверки корректности подключения Вы можете направить нам по WhatsApp фото соединений, особенно вводных и фото монтажа АКБ.

Прим: Работа газовых котлов отопления от ИБП Stark Country: ИБП имеет четкое определение фаза-ноль (или линия-нейтраль), поэтому никаких сложностей при работе с котлами нет. Но это справедливо при условии, что при монтаже ИБП произведена последовательность действий по определению фазировки. (т.к. абсолютно все современные газовые котлы имеют в своем составе систему "газ-контроль").

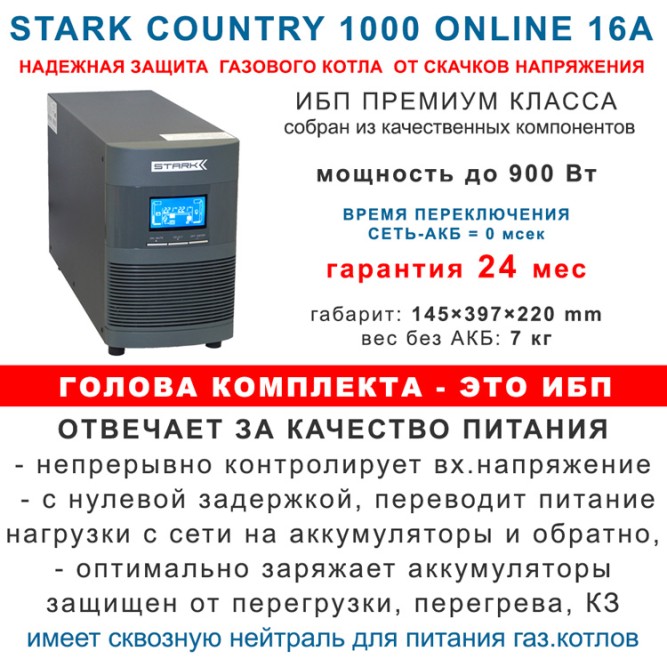

Особенности модели ИБП Stark Country 1000 Online 16A, которых нет у других ИБП:

• Настраиваемый ток заряда батарейного блока. ИБП может заряжать АКБ током до 16 ампер. Этот параметр настраивается под выбранный комплект аккумуляторов. При продаже, для 100Ач батарей, мы устанавливаем ток заряда 10 Ампер. Точная настройка по току продлевает срок службы батарей!
• При необходимости, за счет мощного зарядного устройства, можно увеличить емкость банка батарей до 320 Ач.
• Режим работы с "плохим" генератором: (имеет расширенный диапазон пропускания по частоте).
• Широкий диапазон по входному напряжению. (90-280 вольт) без перехода на АКБ.
• Сквозная нейтраль - гарантия совместимости с всеми газовыми котлами, при условии наличия правильного заземления в доме.
• Эти ИБП по праву называют "не убиваемые бесперебойники для котла". Высокое качество сборки гарантирует безотказную работу и защиту котлов отопления на долгие годы!
• Топология On-Line с нулевым временем переключения на АКБ: полная защита подключенного оборудования от скачков и провалов напряжения в сети.
• Чистый синус всегда: Технология двойного преобразования дает на выходе чистый синус как в режиме питания от сети, так и в режиме работы от батарей. Нет ограничений по типу подключаемого оборудования, другими словами, от компьютера до циркуляционного насоса - все будет работать правильно. Этим они глобально отличаются от других типов виды выходного сигнала ИБП, там есть ограничения.

Необходимо учитывать, что ИБП не "волшебная таблетка от всего"!

ИБП бесполезен: в случае, когда мощности генератора не хватает, что бы "держать" обороты двигателя в пределах 5%. Гуляние частоты генератора никакой ИБП не исправит. Если на входе в ИБП частота 47 Гц, то и на выходе будет 47 Гц. Выход и вход строго синхронизированы. А при выходе за границу по частоте, ИБП переключается в режим питания от батарей и тут на выходе будет ровно 50 Гц.
Не применяется: для питания мощной индуктивной нагрузки с высокими пусковыми токами. Примером могут служить компрессоры холодильников и кондиционеров, водяные насосные станции, погружные насосы, освещение лампами накаливания и люминесцентными светильниками. Питание через On-Line ИБП нагрузки не требующей высокой стабильности напряжения экономически не выгодно. Броски тока в момент включения приводят к частым перегрузкам, и переходам в аварийный режим работы. Эта топология имеет низкую перегрузочную способность. Используйте OFF-Line ИБП. Справочник типы ИБП.
Не рекомендуем: подключать к выходу ИБП одновременно слаботочную и мощную нагрузку. Слаботочная (например газовый котел или система видео наблюдения) будут подвергаться при этом всем помехам, скачкам и просадкам напряжения, которые будет производить в своей работе мощное оборудование. Сегментируйте нагрузку!
Не защищает: оборудование от остаточного перенапряжения при ударах молнии в линии передач, ИБП не защищен от повреждения при "отгорании" нуля или прихода межфазных 380 вольт на вход, само оборудование при этом защищено. Для надежности работы рекомендуем установить на входе быстродействующие реле напряжения.

Блок схема построения ИБП (почему On-Line - это максимальная защита, а OFF-Line - нет!)

Для общего понимания принципа работы этого ИБП приводим схему. Как видно, нет прямой связи между входом и выходом. Путь сигнала лежит через выпрямитель и инвертор, поэтому они называются двойного преобразования.

Первое из AC 220 вольт в DC батарейное напряжение 24 вольта, поэтому две батареи, соединенные последовательно, второе из 24 в 220 (230) обратно. Таким образом, на выход не проходят скачки напряжения.

Главная деталь - инвертор! Мощность блока-инвертора и определяет мощность всего ИБП.

Инвертор работает всегда, ему нужен стабильный тепловой режим, поэтому во всех On-Line ИБП присутствует вентилятор охлаждения.

Вентилятор охлаждения работает все 24 часа в сутки! И это самое слабое звено. Пыль и грязь на нем заставляет ИБП работать с перегревом. и является основной причиной отказа в работе.

Рекомендация: внимательно подойдите к выбору места установки ИБП с учетом температуры и "чистоты" помещения. Плохим местом является пол, или полка в закрытом шкафу. Продумайте расположение исключающее возможность попадания на корпус воды или теплоносителя. Не экономьте на сечении проводов: потери при большой длине существенны.

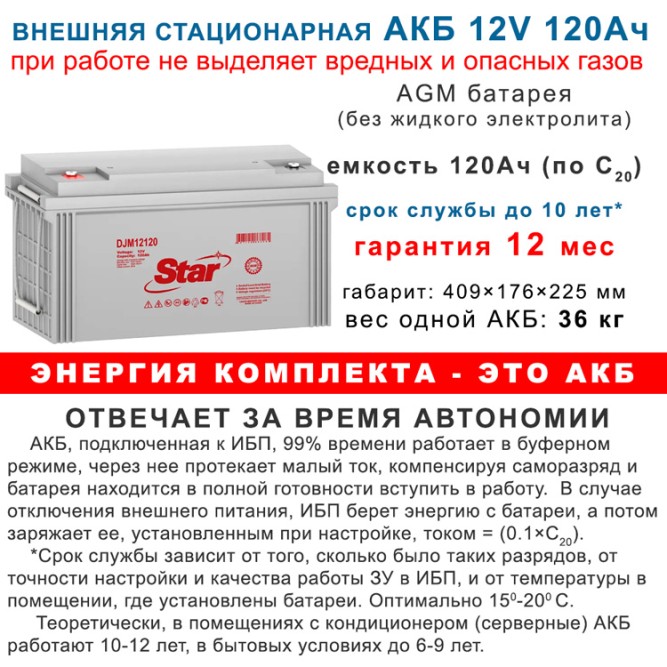

ДВЕ аккумуляторные батареи Star DJM 12120 емкостью по 120 Ач:

• Соединение АКБ - последовательное. Суммарно получается 24 вольта 100 Ач. Перемычка в комплекте.
• Официальный срок службы этих АКБ, взятый из технической документации, до 12 лет! Реально: в котельных работают до 7 лет. Такая разница возникает из-за нестабильности температуры в помещении и еще многих внешних факторов. Поэтому, брать "крутые" батареи с обещаниями, что они-то прослужат 10-15 лет, смысла нет. Обещания не сбудутся точно, если в помещении будет больше 25 градусов!
• При заряде и разряде не выделяют вредных газов и являются абсолютно пожаро-взрывобезопастными.

Подробная инструкция по правильному подключению газового котла к ИБП. Т.к. абсолютно все газовые современные котлы имеют в своем составе систему "газ-контроль" важно, при первом подключении произвести последовательность действий по определению фазировки в разных режимах работы ИБП, что бы правильно подключить котел и исключить возможность короткого замыкания при неправильно выполненной электропроводке.
