Комплект Stark 3000Вт MAX с АКБ 2×150Ah Ventura

Комплект бесперебойного питания для дома до 3 кВт с 2 АКБ по 150 Ач

Основная задача данного комплекта: защитить подключённое оборудование от продолжительных перебоев в энергоснабжении!

Главная информация о комплекте бесперебойного питания на базе ИБП Stark 3000 INV MAX:

Три параметра по которым выбирают комплект бесперебойного питания: МОЩНОСТЬ, ВРЕМЯ, СТЕПЕНЬ ЗАЩИТЫ подключаемого оборудования.

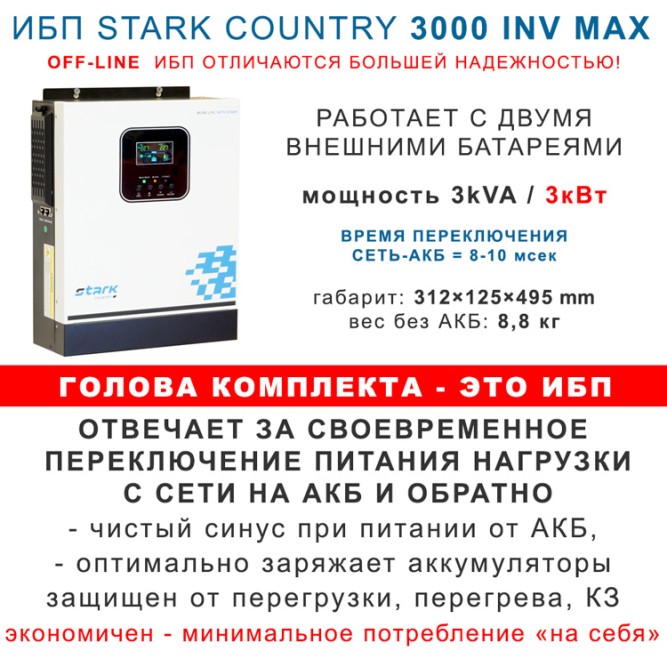

• СТЕПЕНЬ ЗАЩИТЫ: Входящий в комплект ИБП, серии INV MAX сделан по OFF-Line топологии, это означает, что ИБП отрабатывает ТОЛЬКО отключения электричества и не является стабилизатором напряжения в режиме питания от сети. Если Вашей сети требуется функция стабилизации, установите перед ИБП отдельный тиристорный/инверторный стабилизатор напряжения, или рассмотрите вариант покупки ИБП топологии ON-Line. (ON-Line менее экономичны, требуют большего кол-ва АКБ, но защищают от скачков напряжения).
• МОЩНОСТЬ 3000 ВА (3 кВт) Мощность нагрузки, которую можно подключить к Stark Country 3000 INV MAX - 3000 Вт. Допустима перегрузка до 3500 Вт, не более 3 сек. Пожалуйста, учитывайте пусковые токи индуктивной нагрузки! (скважные насосы / холодильники / кондиционеры)
• ВРЕМЯ автономии является одним из трех определяющих факторов при выборе комплекта. Время зависит от емкости батарей.

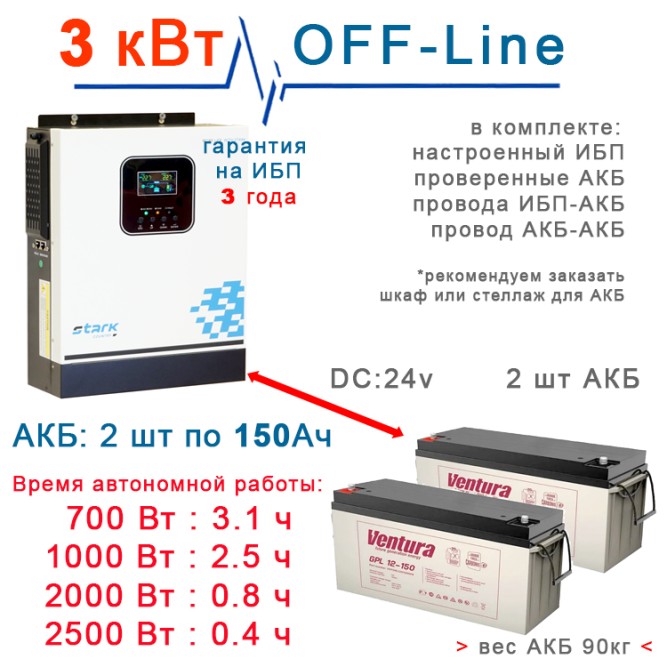

  Приводим ориентировочные значения времени автономии при разной нагрузке:

  Кол-во батареи и емкость / нагрузка	500 Вт	1000 Вт	1500 Вт	2000 Вт	2500 Вт
  2 шт х 150 Ач Ventura GPL 12150	5 час	2.5 час	1.3 час	45 мин	35 мин


  Как спрогнозировать время автономии? Если в случае равномерной нагрузки (например питание постоянно работающего сервера) все предельно понятно: потребление указано в характеристиках и не меняется, то в бытовой ситуации, когда потребители включаются эпизодически (например холодильник/насос/свет) получается не равномерная нагрузка. Приведем два крайних случая: ночью, когда работает только котел отопления и редко холодильник, батарей хватит на долго (4-6ч). А вечером, как правило, и свет и другие потребители работают активно, время получается намного меньше (до 1,5-2 часов). Для более точного понимания, рекомендуем установить перед ИБП реле напряжения с визуальным контролем тока/мощности и по этим показаниям, основываясь на данных в таблице, примерно понимать, на сколько хватит энергии батарей в случае отключения электричества.

  Примечание. Приведенные в таблице данные являются ориентировочными, и могут быть использованы лишь для приблизительной оценки времени автономной работы ИБП. Реальное время зависит от температурных условий эксплуатации и разрядных характеристик аккумуляторных батарей, которые зависят от выбранного производителя АКБ.

• Что входит в комплект: Кроме ИБП, АКБ, инструкции и гарантийного талона в комплект входят провода от ИБП к АКБ и перемычки АКБ-АКБ. Этого нет в стандартной комплектации оборудования, если все заказывать по отдельности. Кроме этого, сечение, диаметр концевиков и клеммы четко соответствуют номиналу именно для этой мощности.
• Что НЕ входит в комплект: внешние провода до ИБП и от ИБП к нагрузке. Подключение выполнятся через клеммную колодку в ИБП. Сечение провода не менее 4-6 кв.мм.
• Ввод в эксплуатацию и пуско-наладка. запуск в эксплуатацию не представляет сложности для квалифицированного электрика и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. В случае отсутствия подготовленного персонала инженеры нашей компании готовы предоставить полный цикл пуско-наладочных работ.
• Обслуживание в течении срока службы: ИБП: следить за чистотой системы охлаждения (вентиляторов и теплоотводов), регулярно удалять пыль. АКБ: обслуживания не требуют.
• Срок службы: ИБП: до 10 лет при условии регулярного обслуживания. АКБ: зависит от множества факторов (температура/количество включений в работу/качество и полнота заряда. На практике в бытовых условиях 5-8 лет. В серверных и помещениях с кондиционером и темп. до 20°С до 10-12 лет!

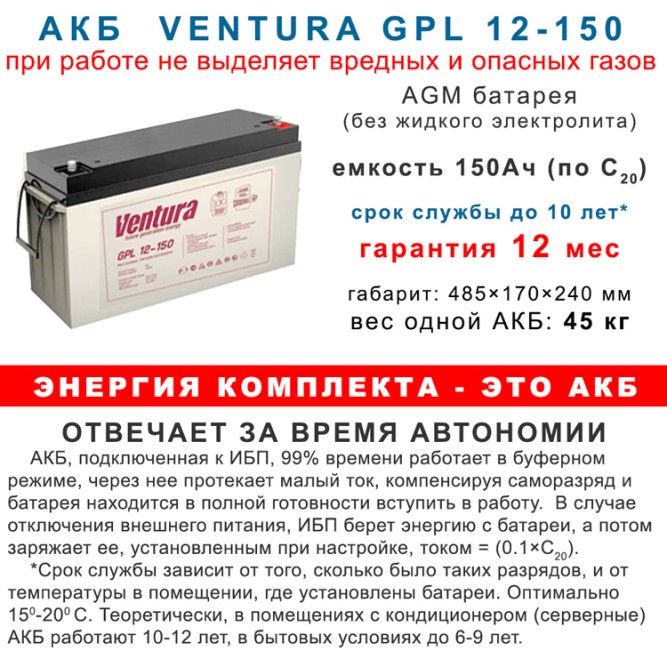

• Гарантия: на ИБП: 36 месяцев, официальная, (действует только при использовании батарей Ventura). На АКБ Ventura GPL12150 - один год. (Любые батареи являются расходным материалом, при разряде в "ноль" каждый день, срок службы всего 260 циклов/дней, а это меньше года). Сервис выполняется в МСК.

Список дополнительного оборудования:

• Wi-Fi модуль для серии INV MAX − Работает через мобильное приложение Solar of Things RUS приложение доступно для iOS и Android.
• Ограничитель перенапряжения на дин рейку для самостоятельной установки. Нужен для защиты от высокого напряжения входных цепей ИБП. На практике - часто спасал от необходимости везти ИБП в сервисный центр после неудачных действий электриков и обрывов нуля. Стоит не дорого - спасает на много!

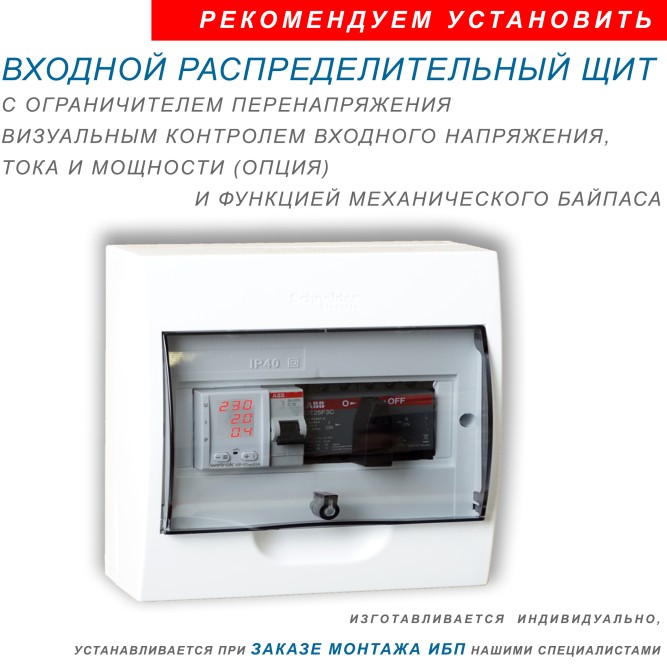

• Внешний механический байпас с установленным ОПН (ограничителем перенапряжения) и вводным автоматом AC. Это опция возможна при заказе монтажа ИБП в нашей компании. Байпас (режим обхода) нужен, в случае необходимости исключить ИБП из цепи питания для проведения ремонтных работ или замены батарей.

Правильное место установки комплекта - залог надежности и долгой работы.

Как было написано в разделе "срок службы" - ПЫЛЬ И ТЕМПЕРАТУРА главные враги долголетия систем бесперебойного питания!

• Для ИБП важно занять место исключающее попадание пыли и воды (при протечке трубы или при проведении монтажных работ с отоплением). Установка на полу - распространенная ошибка! Используйте стеллаж или шкаф.
• ИБП имеет принудительное охлаждение, поэтому с стороны вентилятора должно быть достаточно места для циркуляции воздуха. Установка в закрытый шкаф - вторая распространенная ошибка!
• Аккумуляторы - выбирайте самое прохладное место для их установки, оптимально 15-20°С. Особая вентиляция не требуется, но следует учитывать, что в момент активного заряда температура батарей повышается. Длина провода ИБП-АКБ не должна превышать 2 метра, это тоже надо учитывать!

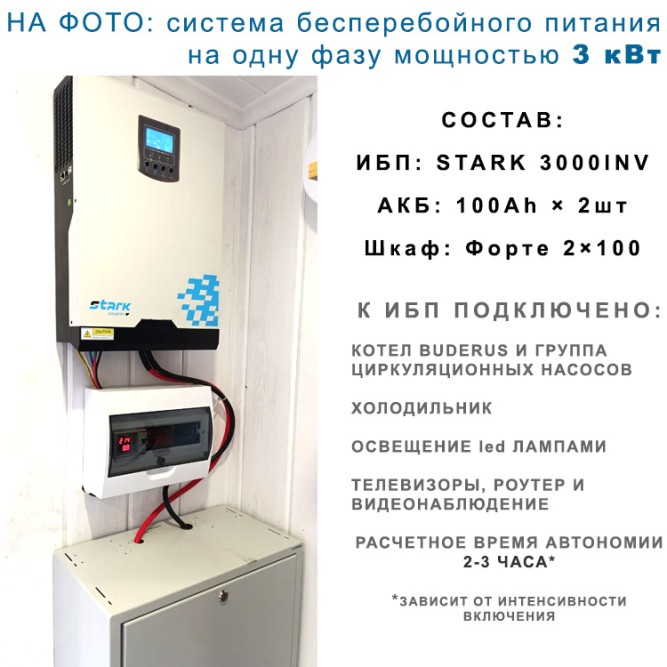

• Для оптимальной установки есть готовые решения в виде стеллажей или закрытых металлических шкафов. Там АКБ будут чувствовать себя в безопасности, а ИБП разумно размесить сверху.

Установка, запуск и монтаж ИБП с внешними АКБ:

• Для монтажа необходимо подготовить: аккумуляторы (2шт), провод АКБ-ИБП (2 шт сечение 35 кв.мм), межаккумуляторная перемычка (35кв.мм), автомат на 32-40А AC, запас провода 4-6 кв.мм, наконечники и инструмент для их опрессовки. Дополнительно: шкаф/стеллаж.
• Ответственно отнеситесь к выбору сечения проводов СЕТЬ-ИБП: важно понимать, что кроме мощности потребителей, подключенных к ИБП, часть энергии идет на заряд батарей, и в активной фазе заряда токи, во входной цепи будут значительно больше, чем в выходной!
• Подключение к сети необходимо выполнить проводом, сечение которого соответствует указанным в руководстве значениям максимальных токов. Стандартно 6 кв.мм.
• Проверьте наличие и качество заземления. Ознакомьтесь с инструкцией, особенно разделом "режимы работы" и байпаса.
• Перед ИБП должен быть установлен автомат защиты по току на 32-40А.
• После подачи электропитания, ИБП начнет заряд батарей, длительность первого заряда 3-5 часов. Процесс будет отражен на дисплее ИБП.
• Проверка работы: определите по шкале нагрузки, на сколько процентов загружен ИБП, сравните с расчетным. Проведите принудительное отключение внешнего питания (только фазы). Результатом правильной работы будет непрерывность питания подключенного оборудования.

В понятие "комплект" входит техподдержка нашими инженерами, поэтому настоятельная просьба: лучше позвонить и проконсультироваться, чем сделать что то не так. Не все "электрики" знают как подключать ИБП, это не их специализация, для проверки корректности подключения Вы можете направить нам по WhatsApp фото соединений, особенно вводных и фото монтажа АКБ.

Прим: Работа газовых котлов отопления от ИБП Stark Country 3000 INV: ИБП имеет четкое определение фаза-ноль (или линия-нейтраль), поэтому никаких сложностей при работе с котлами нет. Но это справедливо при условии, что при монтаже ИБП произведена последовательность действий по определению фазировки. (т.к. абсолютно все современные газовые котлы имеют в своем составе систему "газ-контроль").

Три важных правила при эксплуатации:

1. Все ИБП способны работать только при положительной температуре ( от +5 градусов). Поэтому в зимний период, следите за температурой в помещении, где установлен ИБП.
2. В случае, когда система не нужна (например летом) хранить батареи необходимо полностью заряженными и отключенными физически от ИБП.
3. Не перегружайте! Не подключайте к этим ИБП сварочные аппараты, дрели, прочий электро инструмент, а так же и скважные (глубинные) насосы, даже прочитав в паспорте к ним, что потребляемая мощность до 800 Вт. К сожалению производители не пишут в паспорте о пиковой мощности при старте электромотора. Именно в этот момент кратковременно мощность превышает номинальную в 4-5 раз!!!! Этого хватает, чтобы инвертор вышел из строя.
