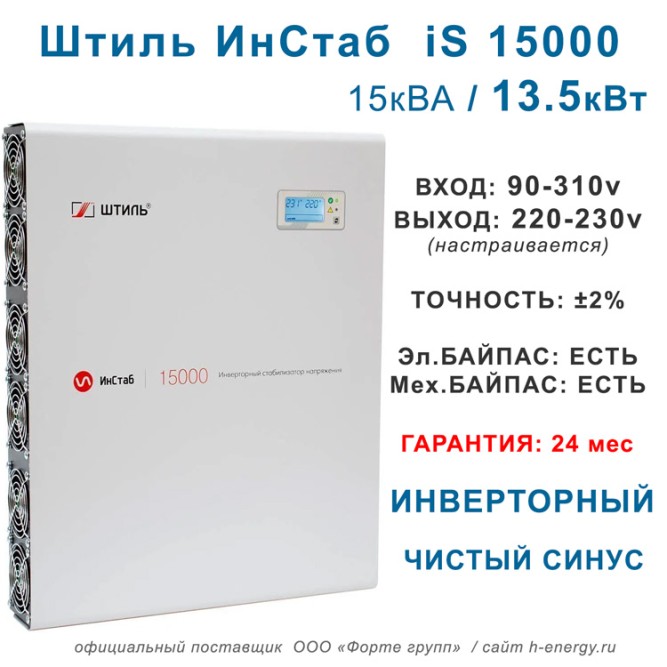

Штиль ИнСтаб iS15000
точность 2%Диапазон от 90 до 310В
Условия поставки
- перед отгрузкой, проверяется во всех режимах работы.
Характеристики Штиль ИнСтаб iS15000 | |
---|---|
Мах. мощность нагрузки, ВА | 15000 |
Max. активная мощность нагрузки | 13500 Вт |
Тип стабилизатора | инверторный |
Точность стабилизации, % | 2 |
Рабочий диапазон входного напряжения | 90 — 310 |
Способ установки стабилизатора | настенный |
Вход : Выход | 1:1 однофазные |
Аналоги Штиль ИнСтаб iS15000 сравнить
все аналоги Штиль ИнСтаб iS15000Инверторный стабилизатор Штиль ИнСтаб iS15000 : конструктивные особенности:
Данная модель предназначена для защиты оборудования, мощность которого не превышает 15000 ВA / 13500 Вт (автоматика котлов и других ответственных потребителей, СВЧ-печи, насосы, компрессоры, копировальные аппараты,телевизоры, аудио-видео техника, компьютеры, факсимильные аппараты, офисные АТС, медицинское оборудование, прецизионные измерительные приборы и т.д.)

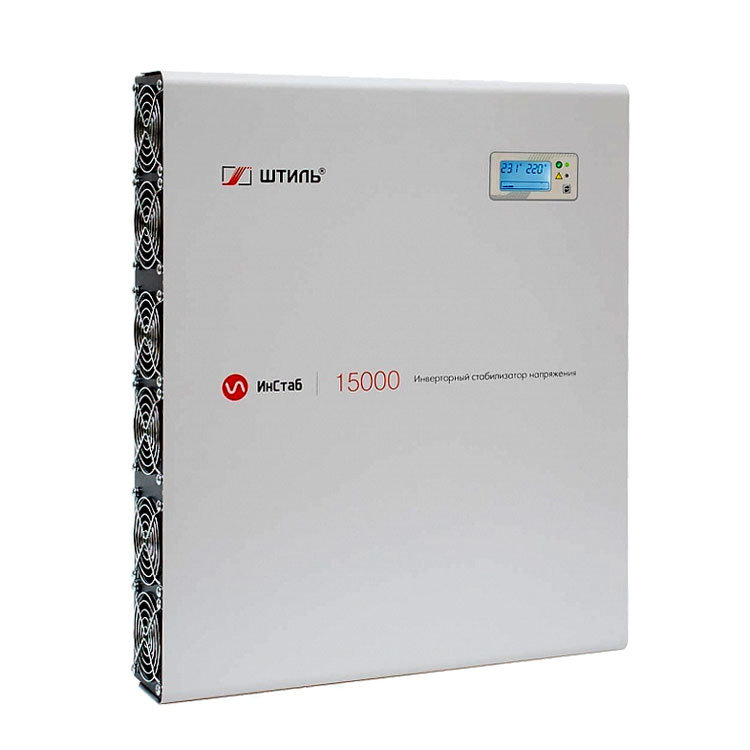

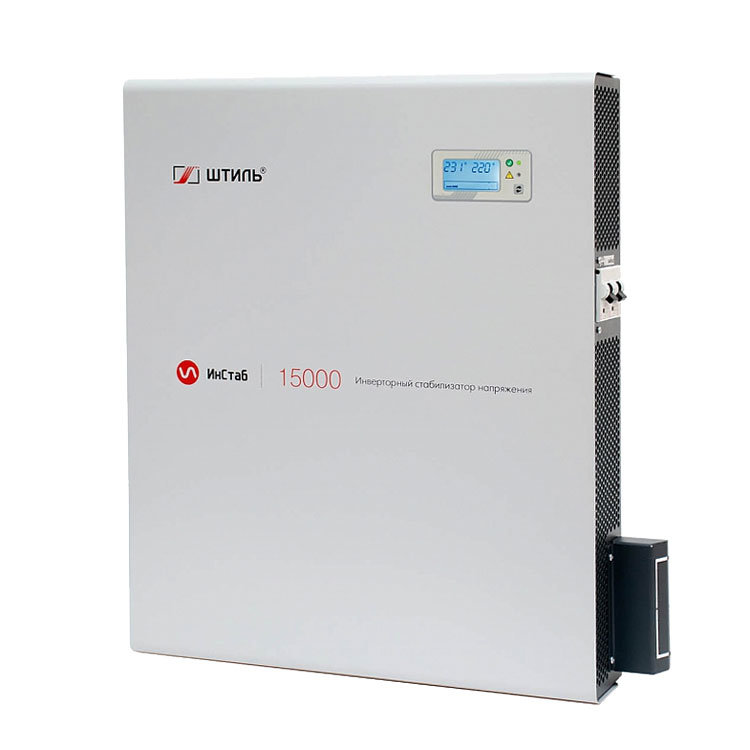

Инверторный стабилизатор напряжения "Штиль" мощностью 15000 ВA / 13500 Вт выполнен в виде блока для настенного размещения с ЖК экраном на передней панели, автоматическим выключателем, клемной колодкой на боковой панели.
На дисплее можно менять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В (настройка выполняется в режиме байпас).
IS15000 оснащён комбинированной системой охлаждения (конвекционной/вентиляторной).
Когда следует применять инверторный стабилизатор, а когда достаточно установить тиристорный стабилизатор ШТИЛЬ?
Появление инверторного стабилизатора Штиль безусловно большой прорыв на рынке точных стабилизаторов для газовых котлов. Полностью Российская разработка инженеров компании Штиль превосходит по своим техническим характеристикам свою же собственную разработку - тиристорные страбилизаторы серии R-400, 600 ST. А эти модели были лучшей защитой газовых котлов при нестабильных сетях питания. Однако это не модели - конкуренты. Обратите внимание даже на стоимость. Выбор стабилизатора напряжения - решаемая задача, когда все отклонения от нормы в сети уже известны.
Инверторные стабилизаторы это половина источника бесперебойного питания класса On-Line, но без аккумулятора и зарядного устройства. Самая лучшая его половина, принцип действия основан на двойном преобразовании, что гарантирует питание котла чистым синусом стабильной амплитуды. Что бы не происходило во внешней питающей сети - вторичная цепь - цепь питания котла остается стабильной. Этого нет даже в тиристорных стабилизаторах, там принцип основан на коммутации вольтдобавочных обмоток трансформатора. Именно при этой коммутации во вторичной цепи образуются небольшие скачки напряжения. Именно степень наличия частых скачков напряжения в питающей цепи и определяет выбор стабилизатора. Логика выбора такова: приведем понятия:
- Стабильная сеть - это сеть в которой нет причин для резких скачков.
- Резкий скачек (провал) - изменение напряжения на 25-50 вольт и скоростью нарастания (спада) до 0,1сек. Обычно образовывается в сети от мощных электроприборов (скважный насос, перфоратор, электрогазонокосилка, электробур, сварочный аппарат). Наиболее губительный для электроника управления котлом!
- Пониженное напряжение или повышенное в диапазоне 180-240 вольт.
Стабилизатор не нужен. Но от обрыва и попадания 380 вольт никто не застрахован! Поэтому, достаточно установить быстро действующий ограничитель перенапряжения. Этот блок, при повышении напряжения более 250 вольт отключит питание котла и "спасет" материнскую плату. Пример таких устройств:
- Реле напряжения Vp 16-AS простое в установке, настраиваемое по порогам и очень быстродействующее.
- Реле напряжения Vp 32А однофазное, для установки в щиток
- Реле напряжения MP 63А показывает напряжение, ток и потребляемую мощность
Если преобладает чаще пониженное напряжения на протяжении многих часов, причина общая по поселку, т.е. это не вызвано включением электроприборов в доме, то применяйте тиристорный стабилизатор, у него высокое кпд и длительный срок службы.
Резкий скачек (провал)
Именно в этих случаях поможет только инверторный стабилизатор Штиль. Другие стабилизаторы могут даже усилить воздействие такого всплеска напряжения на входные цепи электроники - повредив ее.
Основные | |
---|---|
КПД,% | до 97 |
Диапазон входной частоты,Гц | 43-57 (50±14%) |
Номинальная частота,Гц | 50 |
Основные | |
Мах. мощность нагрузки, ВА | 15000 |
Max. активная мощность нагрузки | 13500 Вт |
Тип стабилизатора | инверторный |
Точность стабилизации, % | 2 |
Рабочий диапазон входного напряжения | 90 — 310 |
Способ установки стабилизатора | настенный |
Вход : Выход | 1:1 однофазные |
Вход | |

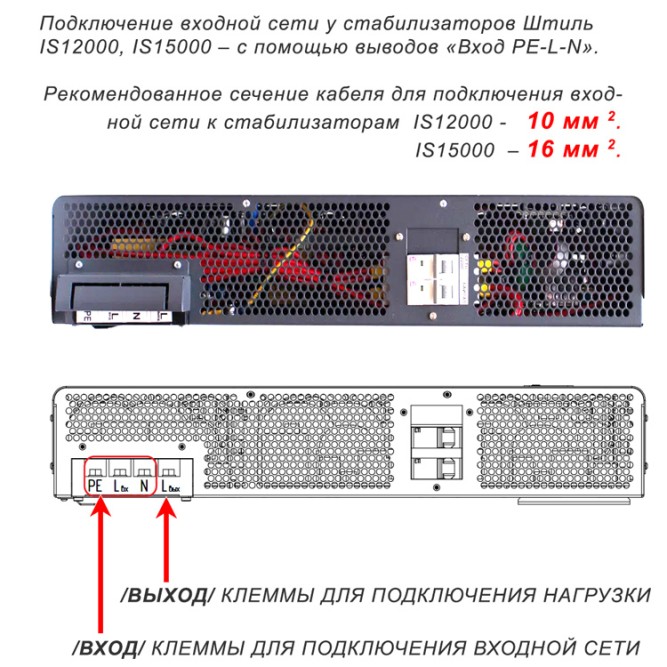

Тип разъема для подключения внешнего питания | Клеммная колодка |
Выход | |
Тип разъема для подключения нагрузки | Клеммная колодка |
Количество разъемов для подключения нагрузки | клеммная колодка |
Выходное напряжение | 220 ±2% |
Перегрузочная способность | 150% не менее 5 сек |
Функционал | |
Дисплей: |

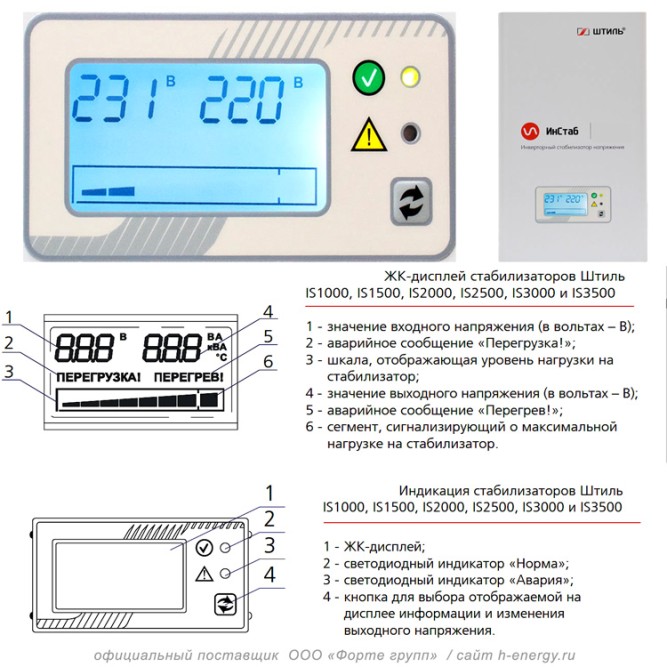

ЖК-дисплей, отражает входное и выходное напряжение, подключённую нагрузку, аварийные сообщения, внутренняя температура стабилизатора |
Рабочая температура | от +5 до +40 °С |
Класс защиты: | IP20 |
Климатическое исполнение: | УХЛ 4.2 |
Общие | |
Бренд (производитель) | Штиль |
Страны: Бренд/производство | Россия / Россия |
Гарантийный срок, мес | 24 |
Габариты и вес | |

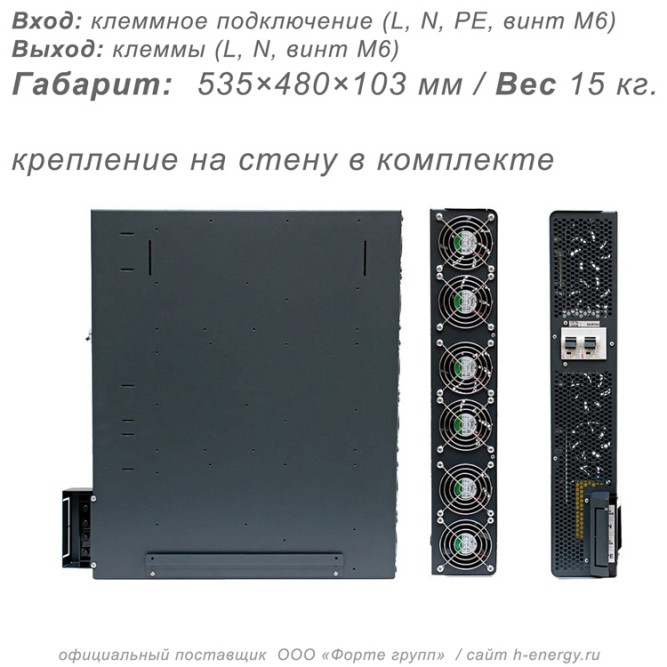

Габариты Стабилизатора (ШхГхВ), мм | 480x535x103 |
Габарит с упаковкой (ШхГхВ), мм | 580x160x540 |
Вес | 15 кг |
