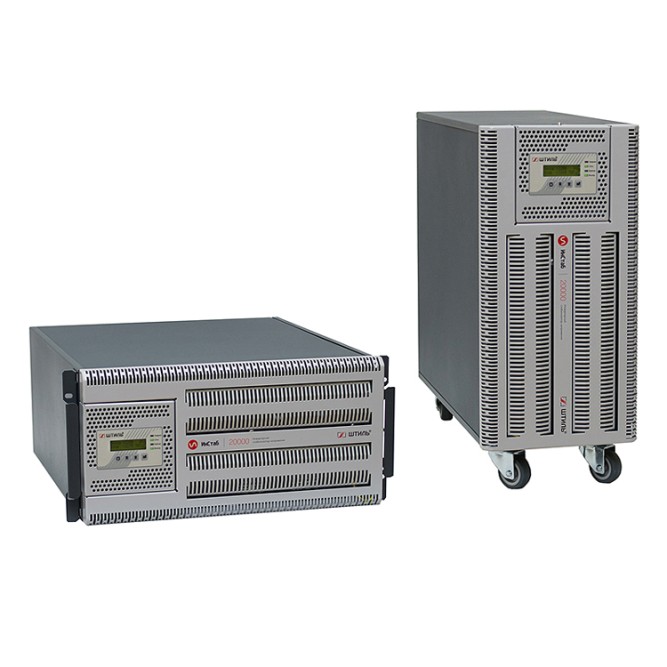

Штиль ИнСтаб IS3120RT
точность 2%Диапазон от 90 до 310В (от 155 до 537В).
Пояснения и подробная информация по ВЫБОРУ стабилизаторов напряжения в этой статье.
Условия поставки
- перед отгрузкой, проверяется во всех режимах работы.
Характеристики Штиль ИнСтаб IS3120RT | |
---|---|
Мах. мощность нагрузки, ВА | 20000 |
Max. активная мощность нагрузки | 16 кВт |
Тип стабилизатора | инверторный |
Точность стабилизации, % | 2 |
Рабочий диапазон входного напряжения | 90 — 310 |
Предельный диапазон входного напряжения | 155 — 537 |
Способ установки стабилизатора | напольный, в стойку 19" |
Вход : Выход | 3:1 три в одну |
Аналоги Штиль ИнСтаб IS3120RT
аналогов нет
Стабилизатор переменного напряжения "Штиль" инверторный ИнСтаб IS3120RT 3ф.:1ф. 20 кВА
Однофазный инверторный стабилизатор Штиль серии ИнСтаб iS3120RT 20 кВА с трехфазным входом и однофазным выходом предназначен для защиты различных устройств, чувствительных к качеству электропитания:
- серверов, групп серверов, серверных стоек, компьютерных залов;
- сетевого оборудования;
- телекоммуникационного оборудования;
- отопительного и котельного оборудования (газовых котлов, водонагревательных котлов, циркуляционных насосов и т.д.);
- бытовой техники для дома (звуковое оборудование Hi-Tech, телевизионная техника и др.).
Инверторные стабилизаторы Штиль серии ИнСтаб обеспечивают постоянную работоспособность подключенного оборудования в местах с нестабильным уровнем напряжения: коттеджи и дачные участки, города с пониженным напряжением электросети, районы, расположенные в непосредственной близости от крупных промышленных предприятий, базы отдыха, гостиницы, сельские поселения.
Модели этой серии оснащены панелью управления с ЖК-дисплеем и светодиодными индикаторами, имеют принудительное вентиляторное охлаждение с адаптивной скоростью вращения в зависимости от уровня нагрузки, встроенную защиту от импульсных помех (грозозащита).

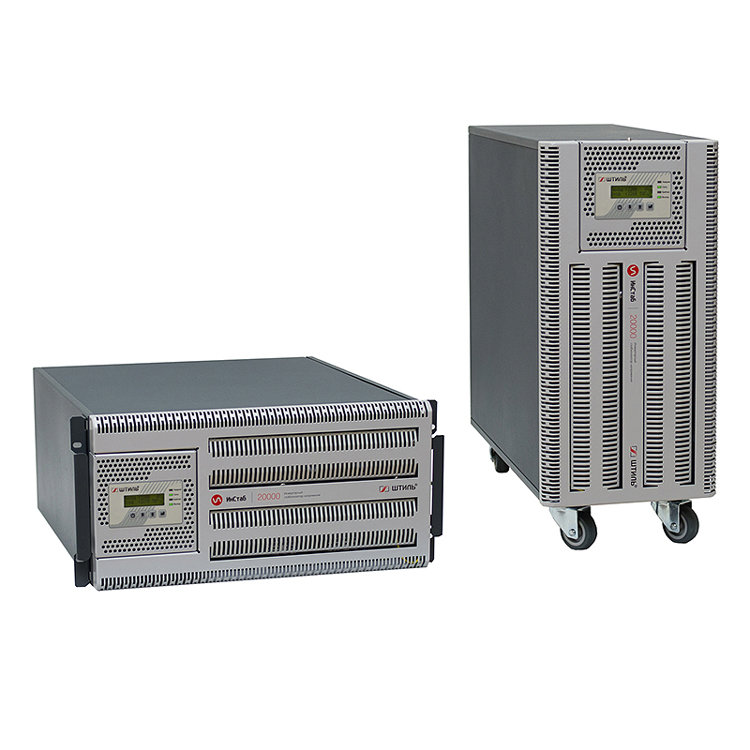

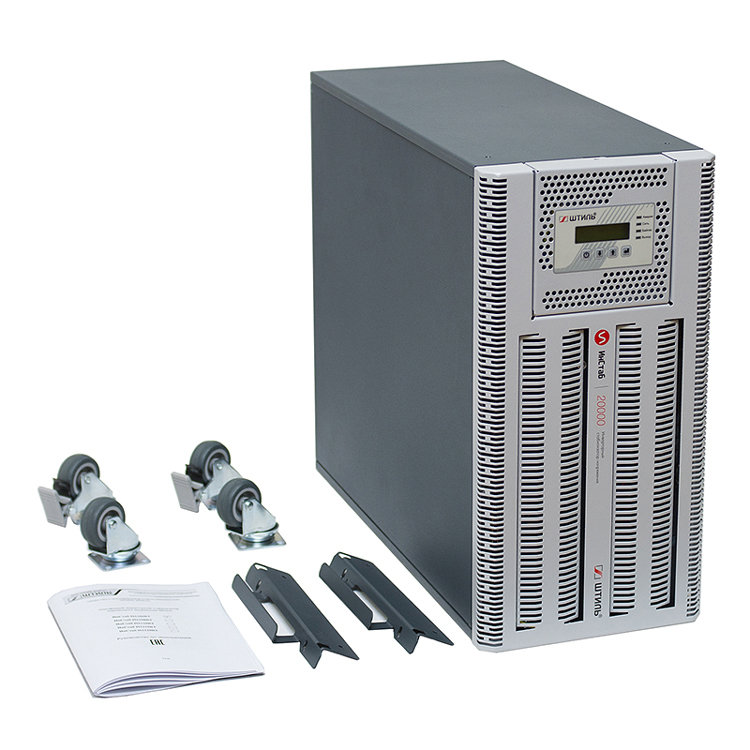

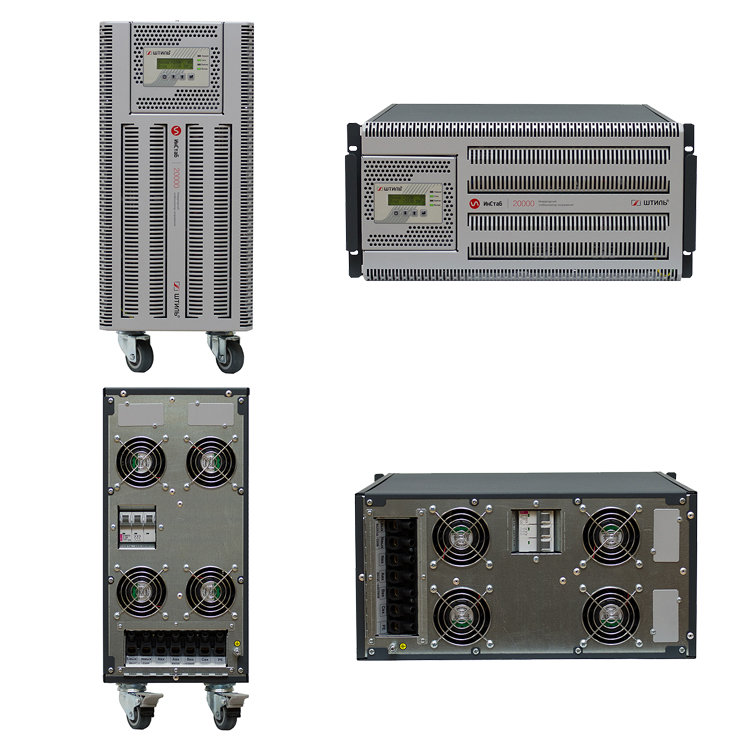

Универсальное стоечное/напольное исполнение позволяет устанавливать стабилизатор как вертикально, так и горизонтально. Для удобства работы в обоих положениях предусмотрена поворотная панель управления, а в комплект поставки изделий входят специальные упоры для напольной установки и крепежи для монтажа в 19-дюймовую стойку или шкаф.
Главными преимуществами инверторных стабилизаторов напряжения Штиль серии ИнСтаб являются:
- мгновенная реакция на изменение входного напряжения (0 мс);
- идеальное синусоидальное выходное напряжение с высокой точностью стабилизации (±2%)в широком диапазоне колебаний и скачков входного напряжения (90 В – 310 В).
Эти преимущества, достигнутые благодаря применению уникального инновационного принципа двойного преобразования энергии, делают инверторные стабилизаторы Штиль самым эффективным и прогрессивным решением для стабилизации напряжения на сегодняшний день.
Выбирая инверторный стабилизатор Штиль серии ИнСтаб, Вы получаете надежное и эффективное решение для стабилизации напряжения передового технологического класса, российского производства, с наилучшим соотношением цены и качества, оперативную сервисную поддержку и двухлетнюю гарантию.
Преимущества стабилизаторов Штиль серии ИнСтаб:
- Идеальное синусоидальное выходное напряжение с высокой точностью стабилизации (±2%) во всем допустимом диапазоне колебаний и скачков входного напряжения (90 В - 310 В);
- Мгновенная реакция на изменение входного напряжения – 0 мс;
- Бесперебойное питание нагрузки стабилизированным напряжением заданного уровня в течение 200 мс при кратковременном пропадании входного напряжения за счёт наличия накопителя энергии;
- Многоуровневая электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети (напряжение входной сети за пределами диапазона 90-310 В);
- Работа на заявленной мощности в широком диапазоне входного напряжения - 165-310 В;
- Коррекция формы входного напряжения (идеальная синусоида на выходе стабилизатора при любых искажениях в сети);
- Высокий КПД - до 97 %;
- Низкий уровень шума, небольшой вес и габариты.
- Полное цифровое управление на основе высокопроизводительного цифрового сигнального микропроцессора DSP ( англ. – Digital Signal Processor);
- Непрерывное регулирование выходного напряжения (исключает ряд неприятных эффектов, например, мигание лампочек накаливания при переключении порогов стабилизации);
- Наличие корректора входного коэффициента мощности (обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки (емкостной, индуктивной, активной), благодаря чему искажения напряжения и тока не передаются во входную сеть).
Стабилизаторы данной серии обладают следующими дополнительными особенностями:
- Универсальное стоечное/напольное исполнение (позволяет устанавливать стабилизаторы как в виде отдельного напольного блока, так и размещать в стойке);
- Принудительное вентиляторное охлаждение с адаптивной скоростью вращения;
- Встроенная молниезащита (варистор 2 кВ, 1/50 мкс);
- Наличие режима «байпас» (обеспечивает возможность питания потребителей в обход стабилизатора);
- Интеллектуальная защита нагрузки от неисправности и сбоев в работе стабилизатора;
- Возможность выбора значения выходного напряжения: настраивается в диапазоне 200 - 240 с шагом 1 В (по умолчанию – 230 В);

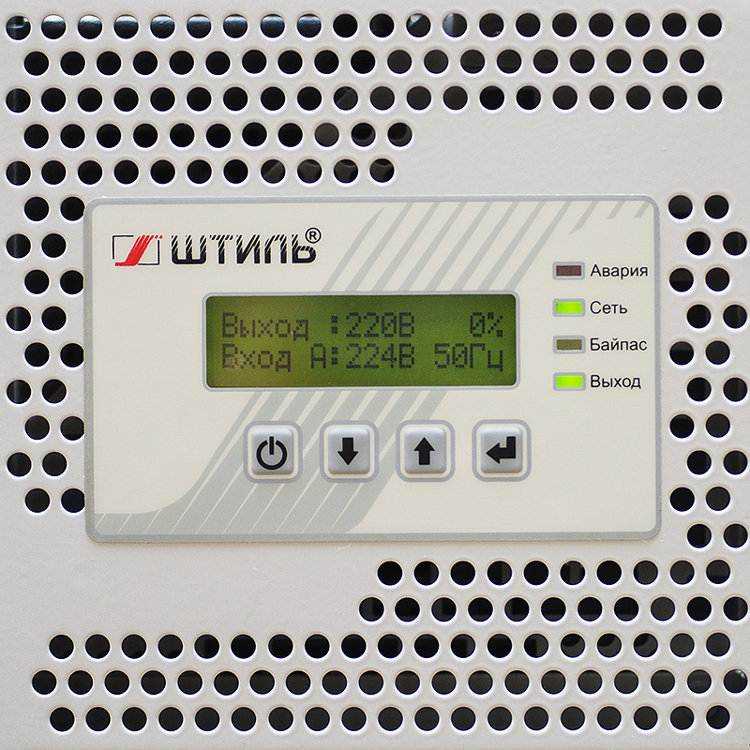

- ЖК-дисплей со светодиодными индикаторами для отображения рабочего состояния системы, основных входных и выходных параметров и режима работы стабилизатора;
- Коммуникационные интерфейсы (опция) для организации локального или удаленного мониторинга.
Когда следует применять инверторный стабилизатор, а когда достаточно установить тиристорный стабилизатор ШТИЛЬ?
Появление инверторного стабилизатора Штиль безусловно большой прорыв на рынке точных стабилизаторов для газовых котлов. Полностью Российская разработка инженеров компании Штиль превосходит по своим техническим характеристикам свою же собственную разработку - тиристорные страбилизаторы серии R-400, 600 ST. А эти модели были лучшей защитой газовых котлов и всего дома при нестабильных сетях питания. Однако это не модели - конкуренты. Обратите внимание даже на стоимость. Выбор стабилизатора напряжения - решаемая задача, когда все отклонения от нормы в сети уже известны.
Инверторные стабилизаторы это половина источника бесперебойного питания класса On-Line, но без аккумулятора и зарядного устройства. Самая лучшая его половина, принцип действия основан на двойном преобразовании, что гарантирует питание котла чистым синусом стабильной амплитуды. Что бы не происходило во внешней питающей сети - вторичная цепь - цепь питания котла остается стабильной. Этого нет даже в тиристорных стабилизаторах, там принцип основан на коммутации вольтдобавочных обмоток трансформатора. Именно при этой коммутации во вторичной цепи образуются небольшие скачки напряжения. Именно степень наличия частых скачков напряжения в питающей цепи и определяет выбор стабилизатора. Логика выбора такова: приведем понятия:
- Стабильная сеть - это сеть в которой нет причин для резких скачков.
- Резкий скачек (провал) - изменение напряжения на 25-50 вольт и скоростью нарастания (спада) до 0,1сек. Обычно образовывается в сети от мощных электроприборов (скважный насос, перфоратор, электрогазонокосилка, электробур, сварочный аппарат). Наиболее губительный для электроника управления котлом!
- Пониженное напряжение или повышенное в диапазоне 180-240 вольт.
Стабилизатор не нужен. Но от обрыва и попадания 380 вольт никто не застрахован! Поэтому, достаточно установить быстро действующий ограничитель перенапряжения. Этот блок, при повышении напряжения более 250 вольт отключит питание котла и "спасет" материнскую плату. Пример таких устройств:
- Реле напряжения Vp 32А однофазное, для установки в щиток
- Реле напряжения MP 63А показывает напряжение, ток и потребляемую мощность
Если преобладает чаще пониженное напряжения на протяжении многих часов, причина общая по поселку, т.е. это не вызвано включением электроприборов в доме, то применяйте тиристорный стабилизатор, у него высокое кпд и длительный срок службы.
Резкий скачек (провал)
Именно в этих случаях поможет только инверторный стабилизатор Штиль. Другие стабилизаторы могут даже усилить воздействие такого всплеска напряжения на входные цепи электроники - повредив ее.
Основные | |
---|---|
КПД,% | 97 |
Диапазон входной частоты,Гц | 43-57 (50±14%) |
Номинальная частота,Гц | 50 |
Основные | |
Мах. мощность нагрузки, ВА | 20000 |
Max. активная мощность нагрузки | 16 кВт |
Тип стабилизатора | инверторный |
Точность стабилизации, % | 2 |
Рабочий диапазон входного напряжения | 90 — 310 |
Предельный диапазон входного напряжения | 155 — 537 |
Способ установки стабилизатора | напольный, в стойку 19" |
Вход : Выход | 3:1 три в одну |
Вход | |
Тип разъема для подключения внешнего питания | Клеммная колодка |
Выход | |
Тип разъема для подключения нагрузки | Клеммная колодка |
Выходное напряжение | 220-240, шаг 5В |
Перегрузочная способность | 105-150% ~ 5 с |
Функционал | |
Дисплей: | Есть |
Рабочая температура | +5 ... +40 |
Класс защиты: | IP20 |
Климатическое исполнение: | УХЛ 4.2 |
Общие | |
Бренд (производитель) | Штиль |
Страны: Бренд/производство | Россия / Россия |
Гарантийный срок, мес | 24 |
Габариты и вес | |
Габариты Стабилизатора (ШхГхВ), мм |
484×533×220 (rack) 220×560×515 (tower) |
Вес | 35 кг |
