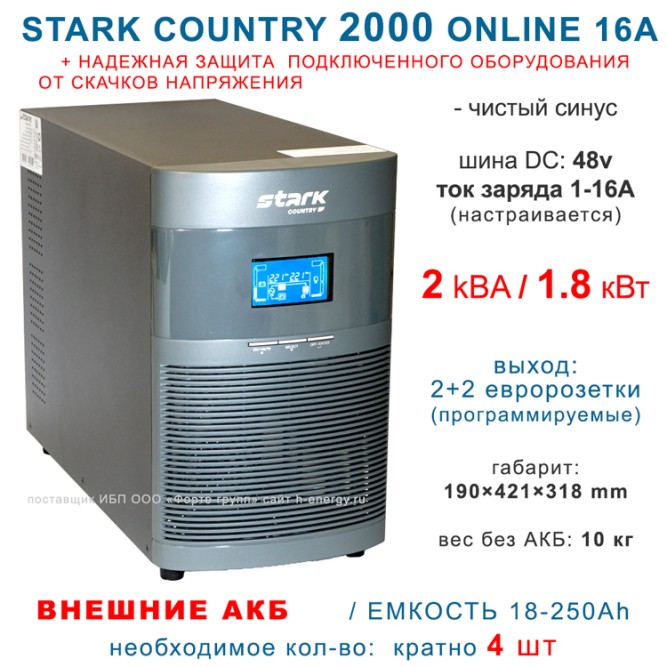

Stark Country 2000 Online 16A

Источник бесперебойного питания Stark Country 2000 Online 16A.

Эта модель бесперебойника идеально подходит для построения систем качественного электро питания мощных газовых котлов отопления.

Основная задача этой серии ИБП: защитить оборудование от продолжительных перебоев в энергоснабжении, фильтрация помех и стабилизация напряжения с точностью 2%.

Отличается высоким 16 ампер током заряда батарейного комплекта.

Главная информация о модели Country 2000 Online 16A:

• Тип ON-LINE это полная защита подключенного оборудования от скачков и провалов напряжения в сети. В всех ИБП класса ON-Line конструктивно заложено нулевое время перехода с сети на АКБ и обратно, а так же чистый синус на выходе всегда.

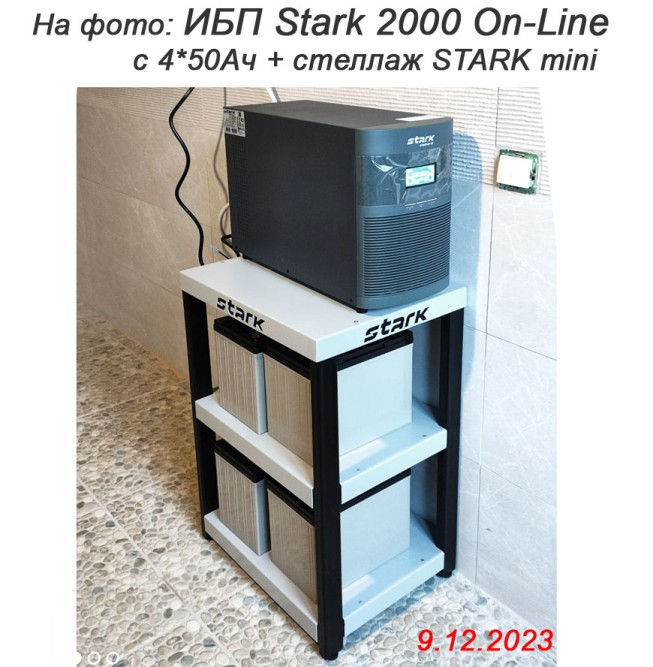

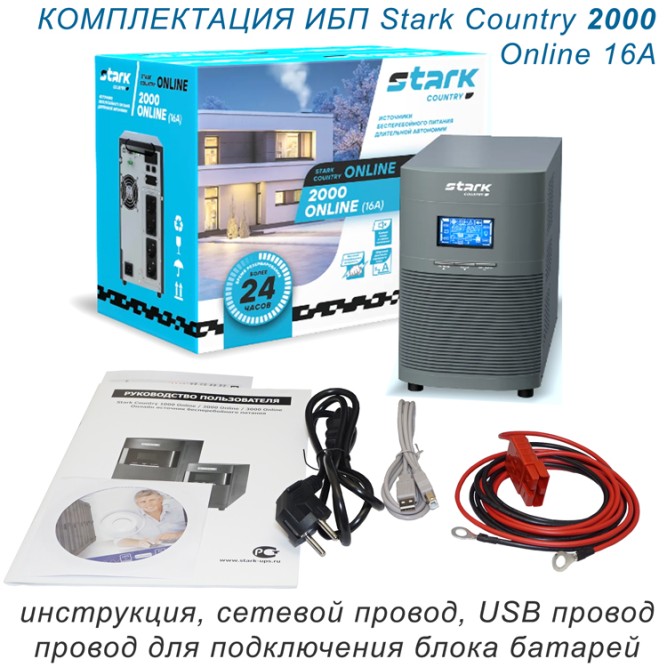

• Комплектация: ИБП Stark Country 2000 Online не имеет внутренних батарей, эта модель создана для работы с внешними батареями, располагаемыми рядом, на специальном стеллаже или в батарейном шкафу. Для работы ИБП необходимо приобрести и подключить последовательно 4 аккумулятора по 12 вольт.
• Мощность 2000 ВА (1,8кВт) Коэффициент мощности=0,9. Рекомендуется подключать нагрузку до 1,6кВт. Все ВЧ инверторы обладают низкой перегрузочной способностью. Учитывайте пусковые токи от компрессоров, насосов и любой мощной индуктивной нагрузки.
• Время автономии является определяющим фактором при выборе внешних АКБ. Время зависит от емкости батарей и нагрузки.
  Приводим ориентировочные значения времени автономии при разной нагрузке: данные указаны в час / минутах.

  Батареи / нагрузка	500 Вт	700 Вт	900 Вт	1200Вт	1600Вт	↓ссылки на варианты АКБ↓	вес батарей
  4 х 26 Ач	1.9 час	1.3 час	55 мин	40 мин	25 мин	→ см. модели АКБ на 26 Ач,	(4шт × 8 кг)
  4 х 45 Ач	3.1 час	2.2 час	1.6 час	1.2 час	55 мин	→ см. модели АКБ на 45 Ач,	(4шт × 13 кг)
  4 х 55 Ач	3.8 час	2.7 час	2.1 час	1.5 час	60 мин	→ см. модели АКБ на 55 Ач,	(4шт × 17 кг)
  4 х 75 Ач	5.2 час	3.5 час	2.8 час	2.1 час	1.4 час	→ см. модели АКБ на 75 Ач,	(4шт × 23 кг)
  4 х 100 Ач	7.2 час	5 час	3.7 час	2.7 час	1.9 час	→ см. модели АКБ на 100 Ач,	(4шт × 30 кг)
  4 х 150 Ач	11 час	7.5 час	5.5 час	4.1 час	2.9 час	→ см. модели АКБ на 150 Ач,	(4шт × 44 кг)
  4 х 200 Ач	14.5 час	10.5 час	7.5 час	5.4 час	4.0 час	→ см. модели АКБ на 200 Ач,	(4шт × 60 кг)

  Как пользоваться таблицей? Допустим, в ТЗ указано, что необходимо обеспечить автономную работу оборудования мощностью 900 Вт в течении 3,5 часов , выбрав колонку 900 Вт и строку с ближайшим значением 3.7 час, находим соответствие 4 шт Х 100Ah. Это означает, что необходимо 4 АКБ по 100 Ач, ссылка на один из вариантов батарей в таблице.

  Примечание. Приведенные в таблице данные являются ориентировочными, и могут быть использованы лишь для приблизительной оценки времени автономной работы ИБП. Реальное время зависит от температурных условий эксплуатации и разрядных характеристик аккумуляторных батарей, которые зависят от выбранного производителя АКБ.

  В случае, если требуется небольшое время автономии (3-15 минут), необходимо использовать аналогичною серию ИБП на 2кВА с батареями внутри.

• Рекомендуемая емкость подключаемых внешних АКБ 18-250 Ah. Необходимо настроить ток заряда ИБП по принципу ток=10% от емкости..
• Рекомендуемый тип батарей: AGM. Профиль зарядного устройства этого ИБП настроен на заряд AGM стационарных батарей. Возможно применение GEL батарей, но только в случае реальной необходимости (частые и долгие отключения раз в неделю и чаще). Категорически запрещается подключать любой вид литиевых батарей (LiFePO4) и WET.
• Ток заряда 1-16А (мах): настраивается через панель управления. Влияет на скорость заряда АКБ и как следствие, на время, через которое вся система будет полностью заряжена и ждать следующего отключения внешнего питания. Нормальным, считаться ток заряда 10% от емкости батареи. К примеру, для АКБ 100-150Ач необходимо выставить ток 10-12 Ампер.
• Ввод в эксплуатацию и пуско-наладка. запуск в эксплуатацию не представляет сложности для квалифицированного электрика и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. В случае отсутствия подготовленного персонала инженеры нашей компании готовы предоставить полный цикл пуско-наладочных работ.
• Обслуживание ИБП: по мере загрязнения вентиляторов. Заключается в периодической очистке от пыли вентиляторов и теплоотводов. Повышение температуры внутри корпуса опасно! При перегреве ИБП выдает ошибку и переключается в байпас.
• Гарантия на ИБП без АКБ: 24 мес официальная. А при эксплуатации с АКБ VENTURA или BBBattery 36 мес на ИБП. Сервис выполняется в МСК.

Список дополнительного оборудования для ИБП 2000 Online 16A:

• SNMP адаптер − это устройство, позволяющее подключить ИБП к локальным (глобальным) компьютерным сетям Ethernet. Адаптер поддерживает обмен данными по протоколу SNMP и позволяет просматривать информацию о состоянии ИБП через сеть Internet с помощью любого распространенного HTTP-браузера.
• Внешний механический байпас с установленным ОПН (ограничителем перенапряжения) и вводным автоматом AC. Это опция возможна при заказе монтажа ИБП в нашей компании. Байпас (режим обхода) нужен, в случае необходимости исключить ИБП из цепи питания для проведения ремонтных работ или замены батарей.
• Ограничитель перенапряжения на дин рейку для самостоятельной установки. Нужен для защиты от высокого напряжения входных цепей ИБП. На практике - часто спасал от необходимости везти ИБП в сервисный центр после неудачных действий электриков и обрывов нуля. Стоит не дорого - спасает на много!

Установка, запуск и монтаж ИБП с внешними АКБ:

• Для монтажа необходимо подготовить: аккумуляторы (4шт), межаккумуляторные перемычки (3 шт), провод АКБ-ИБП (2 шт сечение 10-16 кв.мм), автомат на 32А. Дополнительно: шкаф/стеллаж и автомат по постоянному току.
• Проверьте наличие и качество заземления. Ознакомьтесь с инструкцией, особенно разделом "режимы работы" и байпаса.
• Поставляемое оборудование проверено перед отгрузкой и полностью готово к работе.
• Подключение к сети необходимо выполнить проводом, сечение которого соответствует указанным в руководстве значениям максимальных токов. Стандартно 4-6 кв.мм.
• Перед ИБП должен быть установлен автомат защиты по току на 32-63А.
• Включить ИБП, проверить значения настраиваемых параметров, особенно ток заряда - выставить значение соответствующее подключенным АКБ (близкое к 10% от емкости).
• После подачи электропитания, ИБП начнет заряд батарей, длительность первого заряда 5-7 часов. После окончания заряда можно подключать нагрузку и проверять работу.
• Проверка работы: определите по шкале нагрузки, на сколько процентов загружен ИБП, сравните с расчетным. Проведите принудительное отключение внешнего питания (только фазы). Результатом правильной работы будет непрерывность питания подключенного оборудования.

Принцип работы ON-LINE источник бесперебойного питания Stark Country 2000 Online 16A - построен по схеме с двойным преобразованием, то есть переменное напряжение сети (AC) сначала преобразуется в постоянное напряжения (DC), а затем обратно инвертором в переменное 220/230 вольт, тем самым достигается независимость выходного напряжения ИБП от внешней электросети. Время переключения на АКБ "нулевое", и это 99% защита вашего оборудования от колебаний напряжения во внешней сети. Различные искажения и помехи во внешней электросети, пониженное или повышенное напряжение, высоковольтные импульсы, провалы или скачки напряжения, а также нестабильности его формы, отключения электроснабжения - на выход ИБП не проходят.

От чего не спасает ИБП?

• ИБП не корректирует частоту и бесполезен: в случае, когда мощности генератора не хватает, что бы "держать" обороты двигателя в пределах 5%. Гуляние частоты генератора никакой ИБП не исправит. Если на входе в ИБП частота 47 Гц, то и на выходе будет 47 Гц. Выход и вход строго синхронизированы. А при выходе за границу по частоте, ИБП переключается в режим питания от батарей и тут уже на выходе будет ровно 50 Гц.
• Не защищает: Максимальная защита, которую обеспечивает технология On-Line, это не полная защита! ИБП не защищен от мощных импульсов перенапряжения, которые возникают после удара молнии в линию электропередач. Так же ИБП выходит из строя при попадании 380 вольт на его входную цепь, но подключенную нагрузку при этом он защищает. Что бы обезопасить сеть от такого рода аварий необходимо установить на входе реле напряжения.

Рекомендуется для питания: Электроника газовых котлов, Компьютеры и серверы, ЖК телевизоры и аудио-видео техника, системы пожарной и охранной сигнализации, точные электронные приборы, медицинская техника.

НЕ рекомендуется для питания: Холодильное оборудование, электродвигатели, электронагреватели, стиральные машины, освещение лампами накаливания, микроволновые печи, электроплиты и чайники. Для этих потребителей, используйте более грубые ИБП класса OFF-LINE.

Важный совет: Пожалуйста, не планируйте подключать к выходу ИБП вместе с котлом другую, индуктивную, мощную нагрузку, типа погружных или скважных насосов. Кроме больших стартовых токов, они создают при работе временную "просадку" по напряжению, которую уже ибп не компенсирует, электроника котла, или другого оборудования может этого не выдержать.

Эксплуатация stark country 2000 online:

1. Все ИБП способны работать только при положительной температуре ( от +5 градусов). Поэтому в зимний период, следите за температурой в помещении, где установлен ИБП.
2. Вентилятор охлаждения работает постоянно и чем меньше пыли, пуха, мелкого строительного мусора будет заходить с потоком воздуха в корпус ИБП, тем дольше он прослужит.
3. И последнее, еще раз повторимся, не подключайте к этим ибп холодильники и кондиционеры, даже прочитав в паспорте к ним, что потребляемая мощность 150-200 Вт. К сожалению производители не пишут в паспорте о пиковой мощности при старте компрессора. Именно в этот момент кратковременно мощность превышает номинальную в 4-5 раз!

Компания ООО "Форте групп" надеется, что эта информация поможет Вам сделать правильный выбор ИБП и аккумуляторов, и купленное оборудование исправно прослужит долгие годы, сохраняя тепло и уют в Вашем доме при любых "ледяных дождях".
