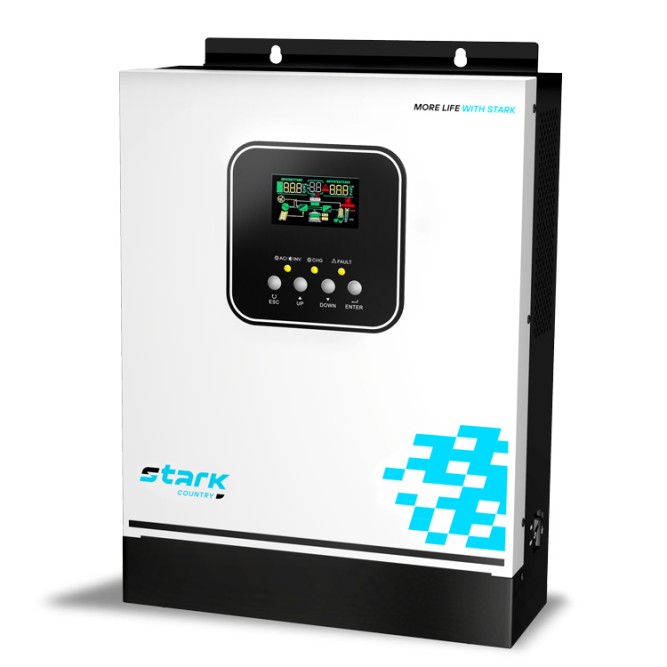

Stark Country 3000 INV MAX

ИБП Stark Country 3000 INV MAX:

Внимание! Кроме двух внешних батарей, для монтажа необходимо заказать провода ИБП-АКБ и межаккумуляторную перемычку!

Основная задача этой серии ИБП: защитить оборудование от продолжительных перебоев в энергоснабжении, функция стабилизации в задачи этого ИБП не входит!

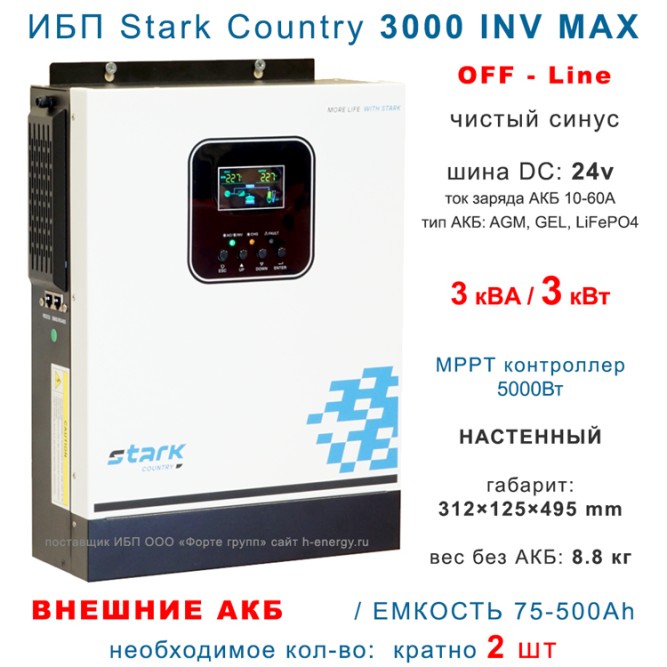

Главная информация о модели Country 3000 INV MAX:

• Серия INV сделана по OFF-Line топологии, это означает, что ИБП не корректирует напряжение на выходе в режиме питания от сети, если Вашей сети требуется функция стабилизации, установите перед ИБП отдельный тиристорный стабилизатор напряжения, или рассмотрите вариант покупки ИБП топологии ON-Line. Подробно о видах, преимуществах и недостатках ИБП.
• Комплектация: ИБП Stark Country 3000 INV LT MAX, не имеет внутренних батарей, необходимо отдельно купить и подключить две АКБ емкостью от 100 до 250 Ач. Без них работать не будет! А так же комплект проводов.
• Мощность 3000 ВА (3 кВт) Мощность нагрузки, которую можно подключить к Stark Country 3000 INV MAX - 3000 Вт. Допустима перегрузка до 3500 Вт, не более 3 сек. Пожалуйста, учитывайте пусковые токи индуктивной нагрузки! (скважные насосы / холодильники / кондиционеры)
• Время автономии является определяющим фактором при выборе внешних АКБ. Время зависит от емкости батарей.
  Приводим ориентировочные значения времени автономии при разной нагрузке: данные указаны в минутах.

  Кол-во батарей и емкость, возможный вариант / нагрузка	500 Вт	1000 Вт	1500 Вт	2000 Вт	2500 Вт
  2 шт х 75 Ач GPL 12-75, вес 23 кг	2.5 час	1 час	30 мин	18 мин	15 мин
  2 шт х 100 Ач GPL 12-100, вес 30 кг	3 час	1.5 час	40 мин	25 мин	18 мин
  2 шт х 150 Ач GPL 12-150, вес 44 кг	5 час	2.5 час	1.3 час	45 мин	35 мин
  2 шт х 200 Ач GPL 12-200, вес 59 кг	7.5 час	3.2 час	2 час	1.3 час	55 мин
  2 шт х 250 Ач GPL 12-250, вес 73 кг	8.5 час	4.3 час	2.9 час	2.1 час	1.5 час


  Как пользоваться таблицей? Допустим, что необходимо обеспечить автономную работу оборудования мощностью 1500 Вт в течении 60 мин, выбрав колонку 1000 Вт и строку с ближайшим значением 1,3 час, находим соответствие 2 шт × 150Ah. Это означает, что необходимо две АКБ емкостью по 150 Ач, ссылка на один из вариантов батарей в таблице.

  Примечание. Приведенные в таблице данные являются ориентировочными, и могут быть использованы лишь для приблизительной оценки времени автономной работы ИБП. Реальное время зависит от температурных условий эксплуатации и разрядных характеристик аккумуляторных батарей, которые зависят от выбранного производителя АКБ.

• Рекомендуемая емкость подключаемых внешних АКБ 100-250 Ah. Минимальная емкость 75Ач! Необходимо настроить ток заряда ИБП по принципу ток=10-15% от емкости.

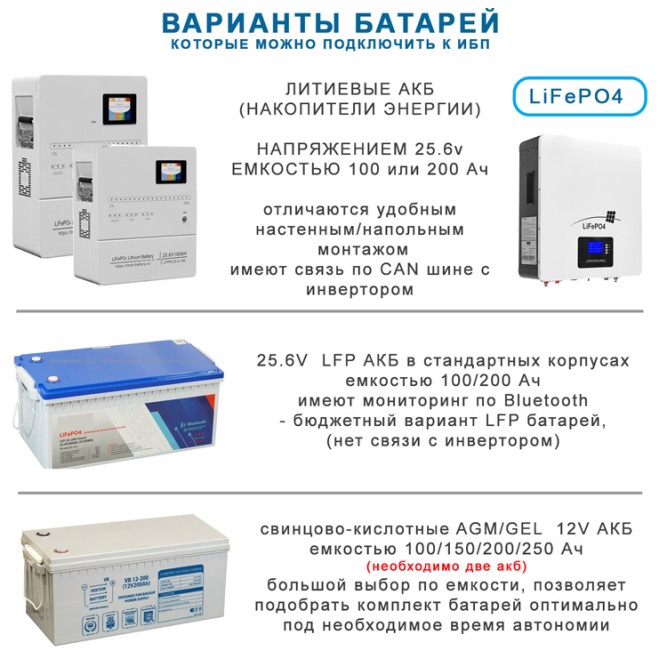

• Рекомендуемый тип батарей: AGM, серий GPL/DJM/DTM. При длительных нагрузках, бизких к 2,5 кВт, рекомендуем серию HRL или UPS. По умолчанию, с завода, установлен профиль зарядного устройства на заряд AGM стационарных батарей. Возможно применение GEL батарей, но только в случае реальной необходимости (частые и долгие отключения раз в неделю и чаще). Категорически запрещается подключать любой вид литиевых батарей (LiFePO4) и WET без профессиональных знаний в этой области.

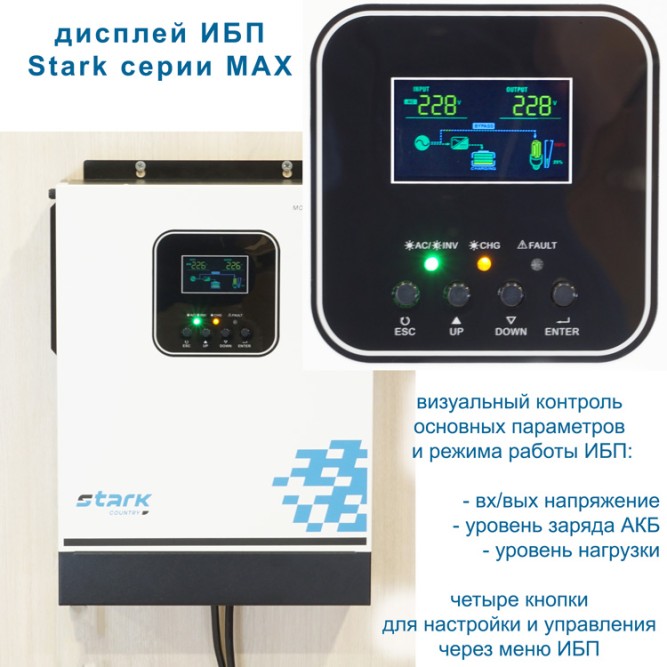

• Ток заряда 10-60А (мах): настраивается через панель управления. Влияет на скорость заряда АКБ и как следствие, на время, через которое вся система будет полностью заряжена и ждать следующего отключения внешнего питания. Нормальным, считаться ток заряда 10% от емкости батареи. К примеру, для АКБ 200Ач необходимо выставить ток 20 Ампер.
• Ввод в эксплуатацию и пуско-наладка. запуск в эксплуатацию не представляет сложности для квалифицированного электрика и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. В случае отсутствия подготовленного персонала инженеры нашей компании готовы предоставить полный цикл пуско-наладочных работ.
• Гарантия на ИБП без АКБ: 24 мес официальная. А при эксплуатации с АКБ VENTURA или BBBattery 36 мес на ИБП. Сервис выполняется в МСК.

Список дополнительного оборудования для ИБП 3000 INV MAX:

• Wi-Fi модуль для серии INV MAX − Работает через мобильное приложение Solar of Things RUS приложение доступно для iOS и Android.
• Ограничитель перенапряжения на дин рейку для самостоятельной установки. Нужен для защиты от высокого напряжения входных цепей ИБП. На практике - часто спасал от необходимости везти ИБП в сервисный центр после неудачных действий электриков и обрывов нуля. Стоит не дорого - спасает на много!

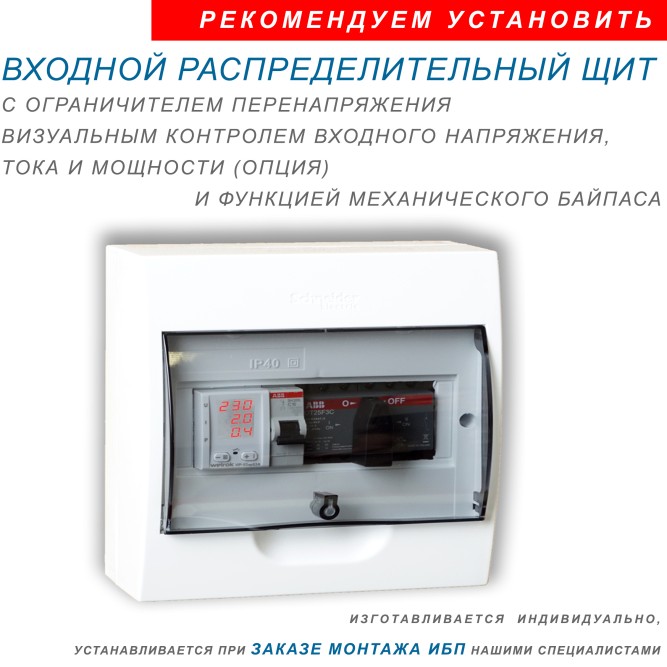

• Внешний механический байпас с установленным ОПН (ограничителем перенапряжения) и вводным автоматом AC. Это опция возможна при заказе монтажа ИБП в нашей компании. Байпас (режим обхода) нужен, в случае необходимости исключить ИБП из цепи питания для проведения ремонтных работ или замены батарей.

Установка, запуск и монтаж ИБП с внешними АКБ:

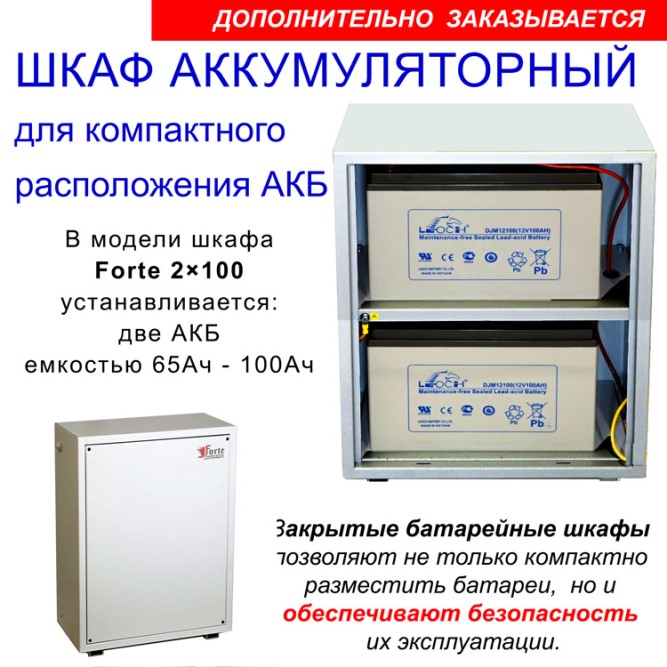

• Для монтажа необходимо подготовить: аккумуляторы (2шт), провод АКБ-ИБП (2 шт сечение 35 кв.мм), межаккумуляторная перемычка (35кв.мм), автомат на 32-40А AC, запас провода 6 кв.мм, наконечники и инструмент для их опрессовки. Дополнительно: шкаф/стеллаж.
• Ответственно отнеситесь к выбору сечения проводов: важно понимать, что при шине DC 24V и мощности нагрузки 2.5 кВт в режиме питания от батарей в цепи DC протекают большие токи (70-145 Ампер)!
• Подключение к сети необходимо выполнить проводом, сечение которого соответствует указанным в руководстве значениям максимальных токов. Стандартно 6 кв.мм.
• Проверьте наличие и качество заземления. Ознакомьтесь с инструкцией, особенно разделом "режимы работы" и байпаса.
• Перед ИБП должен быть установлен автомат защиты по току на 32-40А.
• Включить ИБП, проверить значения настраиваемых параметров, особенно ток заряда - выставить значение соответствующее подключенным АКБ (близкое к 10-15% от емкости).
• После подачи электропитания, ИБП начнет заряд батарей, длительность первого заряда 5-7 часов. После окончания заряда можно подключать нагрузку и проверять работу.
• Проверка работы: определите по шкале нагрузки, на сколько процентов загружен ИБП, сравните с расчетным. Проведите принудительное отключение внешнего питания (только фазы). Результатом правильной работы будет непрерывность питания подключенного оборудования.

Три важных правила при эксплуатации ИБП Stark:

1. Все ИБП способны работать только при положительной температуре ( от +5 градусов). Поэтому в зимний период, следите за температурой в помещении, где установлен ИБП.
2. Вентилятор охлаждения работает в моменты подзаряда АКБ и работы от АКБ и чем меньше пыли, пуха, мелкого строительного мусора будет заходить с потоком воздуха в корпус ИБП, тем дольше он прослужит.
3. Не подключайте к этим ибп мощные холодильники, и скважные (глубинные) насосы, даже прочитав в паспорте к ним, что потребляемая мощность до 800 Вт. К сожалению производители не пишут в паспорте о пиковой мощности при старте электромотора. Именно в этот момент кратковременно мощность превышает номинальную в 4-5 раз!!!! Этого хватает, чтобы инвертор вышел из строя.
