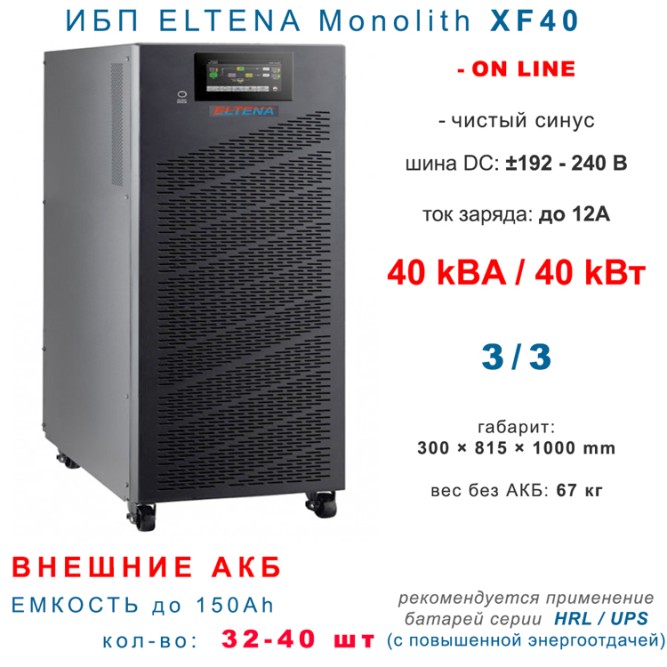

ИБП ELTENA Monolith XF40
ИБП c двойным преобразованием напряжения ELTENA Monolith XF40 создан для защиты критичного оборудования дата-центров, телекоммуникационных узлов, промышленных предприятий, офисов, банков, медицинских центров и других ответственных объектов. ИБП выполнен в металлическом корпусе Tower.
Благодаря мощному трехступенчатому зарядному устройству ИБП Monolith XF40 способны обеспечивать длительное время автономной работы путем подключения аккумуляторных батарей максимальной емкостью более 500 А*ч. Широкий диапазон входного напряжения и частоты без перехода на батареи позволяет эксплуатировать данный ИБП в том числе, в условиях низкого качества входного напряжения, в изношенных и перегруженных электросетях, обеспечивая максимальную надежность
ИБП серии Monolith XF могут быть объединены в параллельные системы (до 4 шт, возможна работа как с общим батарейным комплектом, так и с раздельными) с резервированием и/или наращиванием мощности. Трехуровневый инвертор обеспечивает высокий КПД и низкий уровень искажений.
Низкий коэффициент искажений входного тока обеспечивает оптимальное сопряжение ИБП с генераторными установками.
Защита:
- ИБП для IT- и телекоммуникационного оборудования
- ИБП для инженерных систем
- ИБП для контроллеров АСУ ТП
- ИБП для промышленного оборудования
Особенности ИБП INELT Monolith XE40:
- On-line ИБП с двойным преобразованием
- Строго синусоидальное выходное напряжение во всех режимах работы
- «Холодный» старт
- ЖК-дисплей
- Параллельная работа до 3 ИБП (опция)
- Расширенные коммуникационные возможности: порты USB и RS-232, а также слот для SNMP-карты (DY-806) или платы «сухих» контактов
Расчет примерного времени автономной работы ИБП INELT Monolith XE40
Расчет примерного времени автономной работы Monolith XE с внешними батарейными комплектами (час : мин) |
||||||||
Нагрузка/ Емкость батарей | Monolith XE40 ( АКБ ±240) |
|||||||
3600 Вт |
5400 Вт |
7200 Вт |
9000 Вт |
13500 Вт |
18000 Вт |
20000 Вт |
36000 Вт |
|
45 Ач |
1:48 |
1:00 |
0:45 |
0:32 |
0:17 |
0:12 |
0:28 |
0:13 |
55 Ач |
2:30 |
1:30 |
1:00 |
0:45 |
0:24 |
0:17 |
0:40 |
0:20 |
75 Ач |
3:30 |
2:00 |
1:30 |
1:18 |
0:40 |
0:27 |
1:00 |
0:25 |
100 Ач |
5:30 |
3:00 |
2:00 |
1:30 |
0:55 |
0:37 |
1:30 |
0:40 |
Выходная мощность ИБП должна быть больше на 20-30% потребляемой мощности нагрузки. В противном случае, ИБП обесточит нагрузку или перейдет на питание по цепи байпас.
При подборе ИБП необходимо учитывать возможные пусковые токи.
Время перехода ИБП на питание от АКБ и обратно.
- нулевое - у ИБП класса ON-Line.
- 8-12 мсек у ИБП класса OFF-Line.
Конструктивно заложенное напряжение работы инвертора ИБП.
Максимальное значение тока в первой фазе цикла заряда.
ИБП конструктивно выпускаются с уже установленными внутри батареями, а так же без батарей, для работы с внешними АКБ большой емкости. Первые нужны для кратковременной автономии (5-15 минут), второй вариант - для длительной автономии (1-24 час).
Зависит от нагрузки. Чем больше нагрузка на ИБП, тем меньше диапазон, при котором ИБП не переходит на питание от АКБ. Указан предельный диапазон при минимальной нагрузке.
Способность ИБП работать указанное время в режиме перегрузки. После чего ИБП класса On-Line переходят в режим "байпас" или при высокой перегрузки отключаются, а ИБП класса Off-Line - сразу отключаются и отключают питание нагрузки. <br>
Самозапуск или восстановление работы ИБП после перегрузки, зависит от модели ИБП и его настроек.
При монтаже ИБП необходимо заранее знать какой материал (провода/коннекторы) и инструмент необходимо приготовить. Как правило, ИБП мощностью выше 3кВт имеют клеммную колодку.
Непрерывный - означает круглосуточную работу вентилятора охлаждения. Учитывайте это при выборе места установки ИБП! Относится к всем ИБП класса On-Line.
АКБ внешние: 32-40шт × 17-150Ah.
Ток заряда АКБ: до 10А
Тип: On-Line, (чистый синус, время перехода - 0 сек).
Тип корпуса: Tower (напольный) / Вес 42 кг.
АКБ внешние: 32-44шт × 18-150Ah.
Ток заряда АКБ: до 12А
Тип: On-Line, (чистый синус, время перехода - 0 сек).
Тип корпуса: Tower (напольный) / Вес 95 кг.
АКБ внешние: 32-40шт × 17-200Ah.
Ток заряда АКБ: до 12А
Тип: On-Line, (чистый синус, время перехода - 0 сек).
Тип корпуса: Tower (напольный) / Вес 71 кг.
АКБ внешние: 36-44шт × 17-200Ah.
Тип: On-Line, (чистый синус, время перехода - 0 сек).
Тип корпуса: Tower (напольный) / модульный.
АКБ внешние: 32-40шт × 17-150Ah.
Ток заряда АКБ: до 10А
Тип: On-Line, (чистый синус, время перехода - 0 сек).
Тип корпуса: Tower (напольный) / Вес 42 кг.
АКБ внешние: 32-40шт × 17-150Ah.
Ток заряда АКБ: до 10А
Тип: On-Line, (чистый синус, время перехода - 0 сек).
Тип корпуса: Tower (напольный) / Вес 42 кг.
