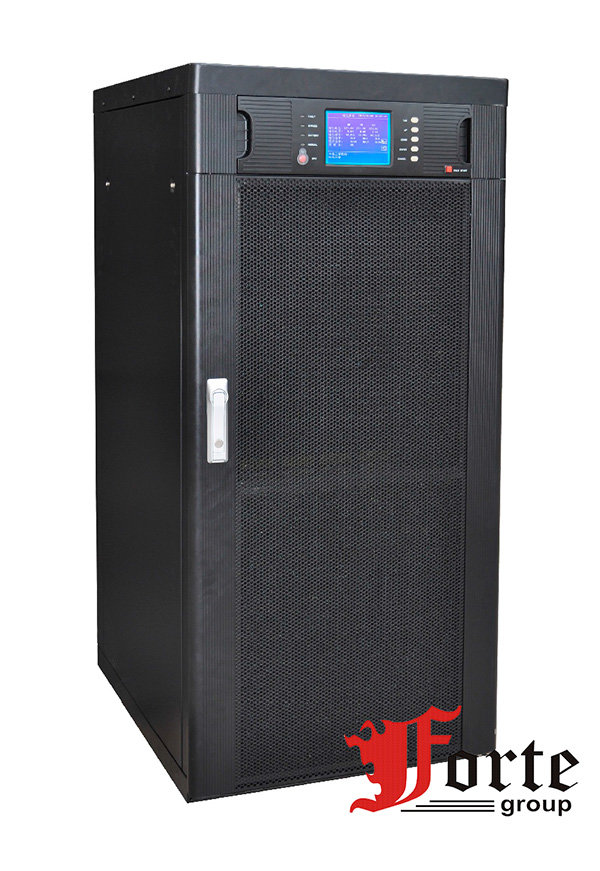

ибп 80 кВа трехфазный Lanches L900II-3/3 80kVA

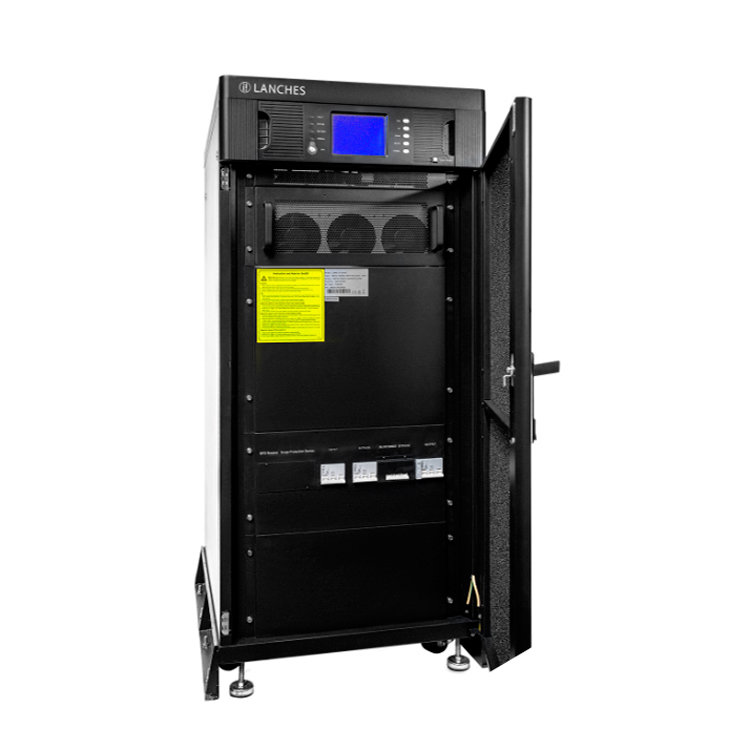

В корпус ИБП можно установить выходной разделительный трансформатор. Аккумуляторные батареи внешние, количество расчитыватся под проект индивидуально. Расположение батарей на стеллажах. Модульный принцип построения обеспечивает компактность системы и улучшает её надёжность. Структурно ИБП разделен на модуль управления, зарядный модуль и силовой модуль, что обеспечивает удобство и гибкость. Силовая часть выделена в отдельные съемные модули мощностью 18 кВА. В модели на 80 кВа установлено четыре таких модуля.
Основная задача этой серии ИБП: защитить оборудование от перебоев в энергоснабжении и стабилизировать напряжения с точностью 2%.
Информация для Заказчика:
1. Мощность. Серия ИБП Lanches L900II-3/3 имеет максимальное значение выходного коэф. мощности - 0,9. Это означает что активная мощность нагрузки может составлять до 72 кВт. При подключении однофазной нагрузки максимальная мощность по каждой фазе не должна превышать 24 кВт.
2. Время автономии. Зависит от количества и емкости у батарей. Конструктивно предусмотрена возможность установить 32 или 64 аккумуляторов емкостью 7-9Ah стандартного габарита 151*65*94 мм.
Ориентировочные значения времени автономии при 100% нагрузке:
*Значения указаны и верны при 100% от мощности ИБП нагрузке. При меньшей мощности потребителей время увеличивается.
3. Ввод в эксплуатацию и пуско-наладка. Серия Lanches L900II отличается расширинными возможности по настройке. В результате запуск в эксплуатацию не представляет сложности для квалифицированного электрика и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. В случае отсутствия подготовленного персонала инженеры компании Lanches готовы предоставить полный цикл пуско-наладочных работ.
4. Гарантия. 12 месяцев с момента продажи при условии самозапуска. 24 месяца при вводе в эксплуатацию (пуско-наладке) инженерами компании Lanches.
5. Срок службы и периодичность обслуживания. Обслуживание ИБП с комплектом АКБ заключается в периодической проверке состояния аккумуляторных батарей и в случае значительного снижения емкости замены их на новые. Срок службы батарей зависит от их производителя, количества циклов заряд-разрядов и температуры. Срок службы ИБП до 10 лет, определяется скоростью загрязнения пылью вентиляторов охлаждения, интенсивностью работы и степенью перегрузок.
6. Транспортировка. Вес собранного комплекта ИБП составляет 180 кг+/64/+64 кг, в зависимости от комплекта АКБ. Перевозка возможна только в вертикальном положении, в жесткой упаковке, ИБП перевозится без акб.
Выходная мощность ИБП должна быть больше на 20-30% потребляемой мощности нагрузки. В противном случае, ИБП обесточит нагрузку или перейдет на питание по цепи байпас.
При подборе ИБП необходимо учитывать возможные пусковые токи.
ИБП конструктивно выпускаются с уже установленными внутри батареями, а так же без батарей, для работы с внешними АКБ большой емкости. Первые нужны для кратковременной автономии (5-15 минут), второй вариант - для длительной автономии (1-24 час).
Зависит от нагрузки. Чем больше нагрузка на ИБП, тем меньше диапазон, при котором ИБП не переходит на питание от АКБ. Указан предельный диапазон при минимальной нагрузке.
242В ~ 520В при нагрузки от 50% до 70%
304В ~ 520В при нагрузки от 70% до 100%
Способность ИБП работать указанное время в режиме перегрузки. После чего ИБП класса On-Line переходят в режим "байпас" или при высокой перегрузки отключаются, а ИБП класса Off-Line - сразу отключаются и отключают питание нагрузки. <br>
Самозапуск или восстановление работы ИБП после перегрузки, зависит от модели ИБП и его настроек.
126% - 150% - переключение в байпас через 1 мин
более 150% - переключение в байпас через 0,5 сек
При монтаже ИБП необходимо заранее знать какой материал (провода/коннекторы) и инструмент необходимо приготовить. Как правило, ИБП мощностью выше 3кВт имеют клеммную колодку.
Непрерывный - означает круглосуточную работу вентилятора охлаждения. Учитывайте это при выборе места установки ИБП! Относится к всем ИБП класса On-Line.
