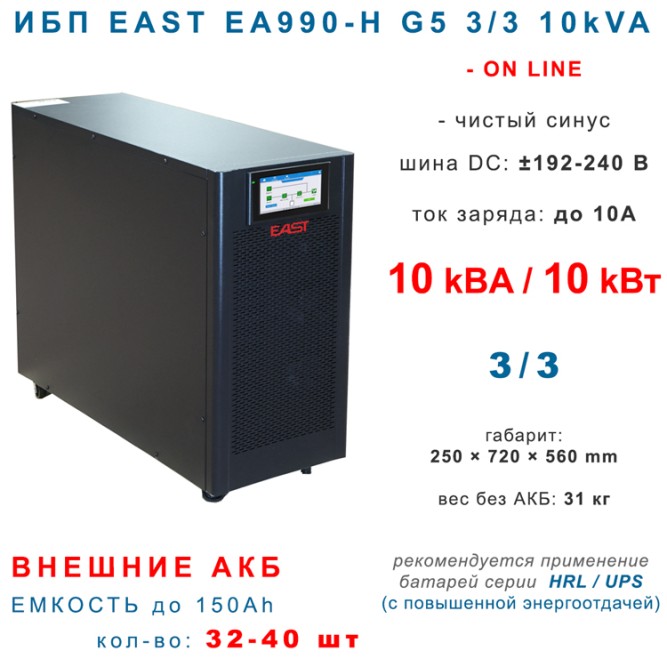

ИБП EAST EA990-H G5 3/3 10kVA для работы с внешними АКБ, трехфазный.
Основная задача этой серии ИБП: защитить оборудование от продолжительных перебоев в энергоснабжении, фильтрация помех и стабилизация напряжения с точностью 2%.
Информация для Заказчика:

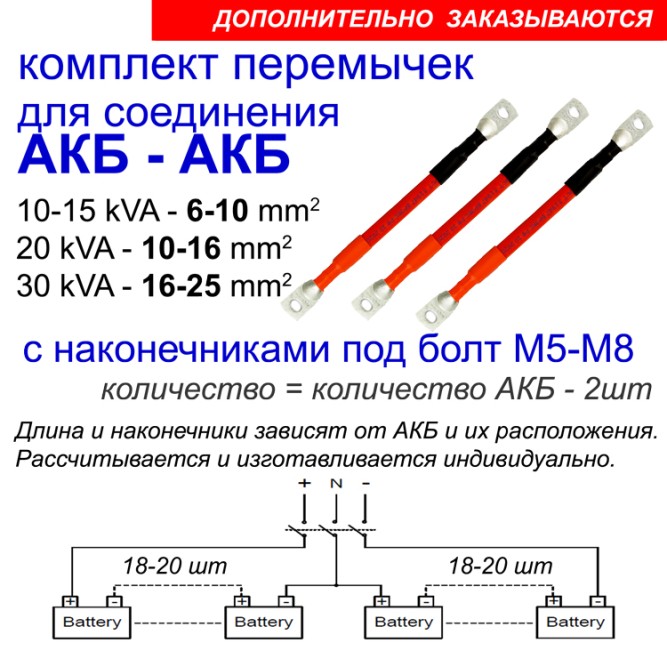

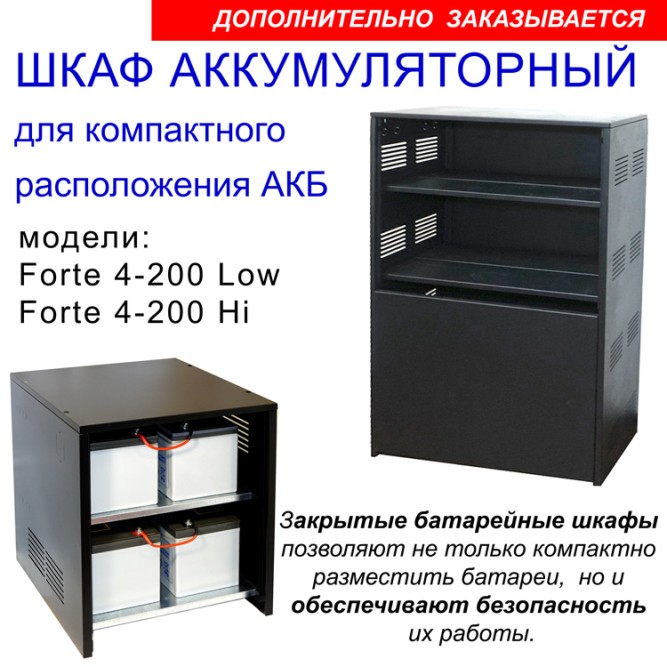

1. Комплектация: EAST EA990-H G5 3/3 10kVA не имеет внутренних батарей, модель создана для работы с внешними батареями, располагаемыми рядом, на специальном стеллаже или в батарейном шкафу. Для работы ИБП необходимо приобрести и подключить последовательно 32-40 аккумуляторов. Емкость внешних аккумуляторов определяется при индивидуальном расчете, исходя из данных (ТЗ) по типу, потребляемой мощности подключаемого к ИБП оборудования.
2. Мощность. Внимание: Мощность. 10000 ВА (10кВт) коэффициент мощности этого бесперебойника 1.0 Это означает что активная мощность нагрузки может составлять до 3000 Вт на фазу, допустимая кратковременная перегрузка 110-130%. .
3. Время автономии. Зависит от количества и емкости используемых внешних батарей.

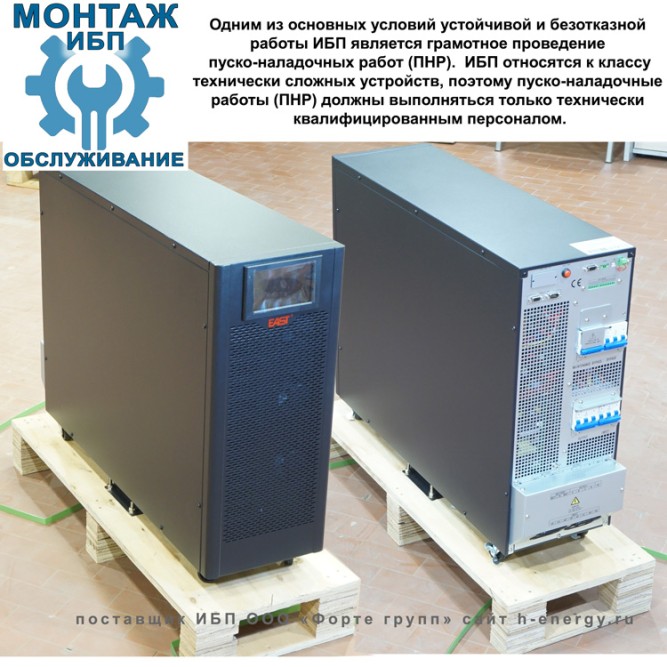

3. Ввод в эксплуатацию и пуско-наладка. ИБП EAST EA990-H G5 отличается удобным сенсорным дисплеем с полноценной системой меню на анг. языке. В результате запуск в эксплуатацию не представляет сложности для квалифицированного специалиста. В случае отсутствия подготовленного персонала необходим вызов специалиста, прошедшего подготовку и обучение производителя и имеющего действующий сертификат о допуске к этому оборудованию.
4. Гарантия. 12 месяца с момента продажи.
5. Срок службы и периодичность обслуживания. Обслуживание ИБП с комплектом АКБ заключается в периодической проверке состояния аккумуляторных батарей и в случае значительного снижения емкости замены их на новые. Срок службы батарей зависит от их производителя, количества циклов заряд-разрядов и температуры. Срок службы ИБП до 10 лет, определяется скоростью загрязнения пылью вентиляторов охлаждения, интенсивностью работы и степенью перегрузок.

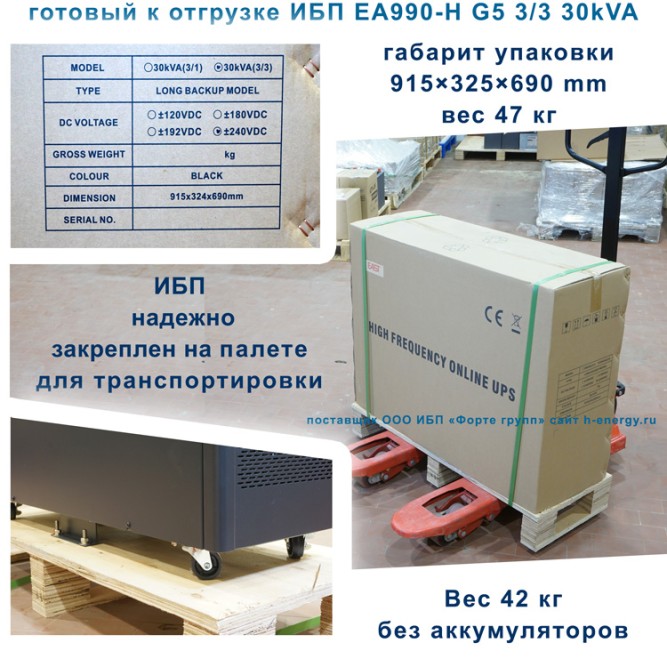

6. Транспортировка. Вес собранного комплекта ИБП составляет 33 кг + вес АКБ, в зависимости от комплекта АКБ. Перевозка возможна только в вертикальном положении, в жесткой упаковке.
Источники бесперебойного питания EAST EA990-H G5 3/3 10kVA относятся к группе ИБП, работающих по принципу двойного преобразования. Поступающее на вход ИБП переменное сетевое напряжение (Uвх) преобразуется выпрямителем в постоянное, а затем с помощью инвертора снова в переменное. Аккумуляторные батареи, подключенные к точке соединения выпрямителя и инвертора, питают последний в аварийном режиме. Причем АКБ в данном ИБП включены в цепь постоянно.
Таким образом, схема Online обеспечивает идеальное выходное напряжение (Uвых) при любых неполадках в электросети. Она характеризуется нулевым временем переключения из нормального режима в автономный и обратно без переходных процессов в выходном напряжении. А значение самого выходного напряжения можно выставить программно (с погрешностью +/-1%).
К недостаткам схемы Online можно отнести, пожалуй, ее сравнительную сложность, более высокую стоимость (по сравнению с Line-Interactive), а также энергетические потери, неизбежные при двойном преобразовании напряжения.
Помимо перечисленного ИБП обладает еще рядом отличительных преимуществ:
- Широкий диапазон по входному напряжению - позволяет обеспечивать на выходе чистое и стабилизированное напряжение даже при глубокой просадке входного напряжения, БЕЗ перехода на работу от АКБ. Что, в свою очередь, увеличивает срок службы батарей.
- Контроль фазы на выходе позволяет избежать проблем, связанных с перефазировкой.
- Наличие программируемых портов для разделения подключаемой нагрузки на критически важную и прочую позволяет (при необходимости) увеличить время автономии для важных потребителей, БЕЗ установки дополнительного блока АКБ.
- Наличие встроенного байпаса позволяет продолжать питать нагрузку без перехода на АКБ даже в случае перегрузки более, чем на 30 секунд.

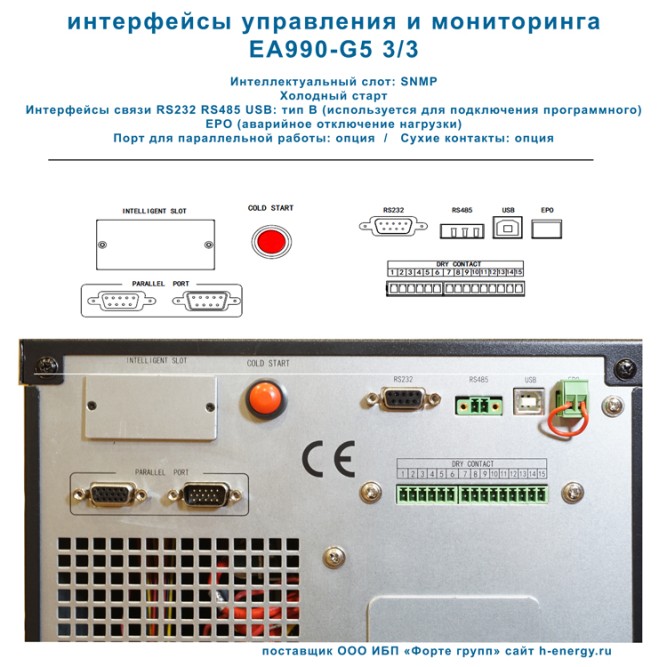

- Возможность подключения и работы оборудования для SNMP мониторинга
- Модели 10 и 15кВА имеют также возможность параллельного соединения для увеличения суммарной мощности до 20 и 30кВА, соответственно.
Выходная мощность ИБП должна быть больше на 20-30% потребляемой мощности нагрузки. В противном случае, ИБП обесточит нагрузку или перейдет на питание по цепи байпас.
При подборе ИБП необходимо учитывать возможные пусковые токи.
Время перехода ИБП на питание от АКБ и обратно.
- нулевое - у ИБП класса ON-Line.
- 8-12 мсек у ИБП класса OFF-Line.
Максимальное значение тока в первой фазе цикла заряда.
ИБП конструктивно выпускаются с уже установленными внутри батареями, а так же без батарей, для работы с внешними АКБ большой емкости. Первые нужны для кратковременной автономии (5-15 минут), второй вариант - для длительной автономии (1-24 час).
Зависит от нагрузки. Чем больше нагрузка на ИБП, тем меньше диапазон, при котором ИБП не переходит на питание от АКБ. Указан предельный диапазон при минимальной нагрузке.
Способность ИБП работать указанное время в режиме перегрузки. После чего ИБП класса On-Line переходят в режим "байпас" или при высокой перегрузки отключаются, а ИБП класса Off-Line - сразу отключаются и отключают питание нагрузки. <br>
Самозапуск или восстановление работы ИБП после перегрузки, зависит от модели ИБП и его настроек.

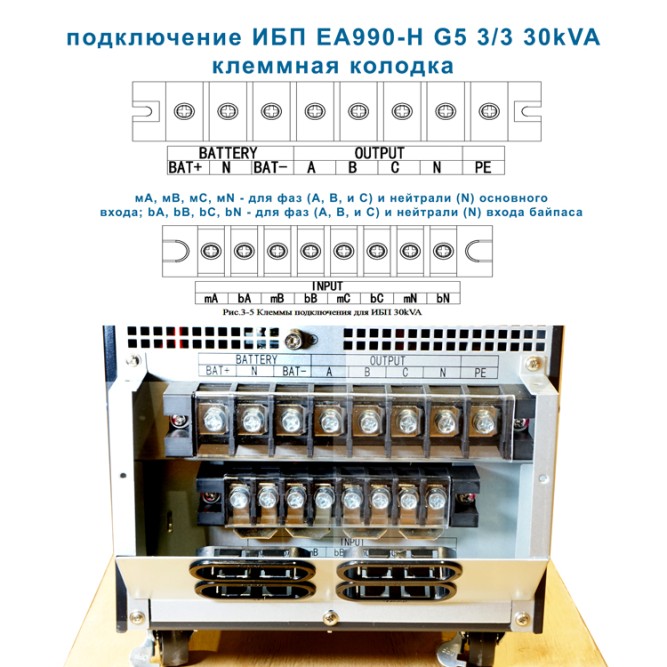

При монтаже ИБП необходимо заранее знать какой материал (провода/коннекторы) и инструмент необходимо приготовить. Как правило, ИБП мощностью выше 3кВт имеют клеммную колодку.
Непрерывный - означает круглосуточную работу вентилятора охлаждения. Учитывайте это при выборе места установки ИБП! Относится к всем ИБП класса On-Line.
АКБ внешние: 32-40шт × 17-150Ah.
Ток заряда АКБ: до 10А
Тип: On-Line, (чистый синус, время перехода - 0 сек).
Тип корпуса: Tower (напольный) / Вес 42 кг.
Габарит: 196×130×166 мм Клемма под болт M6
Серия GPL - общее применение (для ИБП, ОПС)
Срок службы до 12 лет в буферном режиме.
