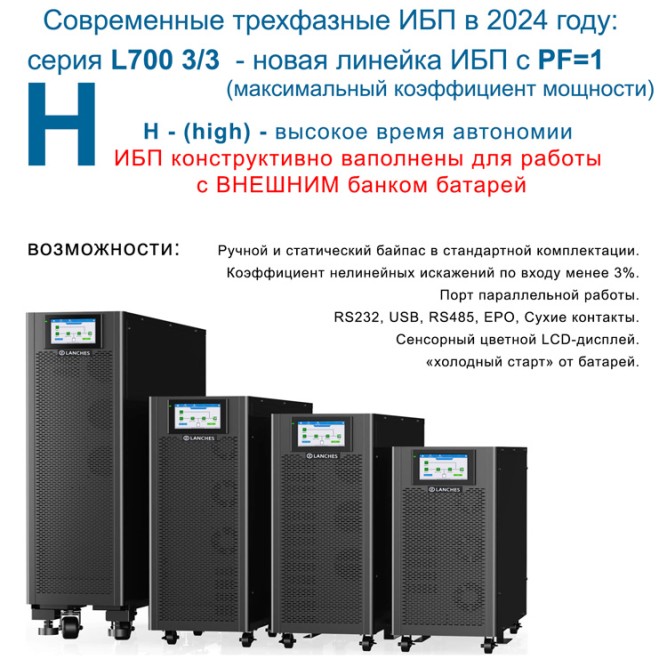

ибп 10 кВа трехфазный Lanches L700 H 10kVA для работы с внешними АКБ
Основная задача этой серии ИБП: защитить оборудование от продолжительных перебоев в энергоснабжении, фильтрация помех и стабилизация напряжения с точностью 2%.
Информация для Заказчика:
1. Комплектация: ИБП L700 с буквой "H" не имеют внутренних батарей, модель L900 H создана для работы с внешними батареями, располагаемыми рядом, на специальном стеллаже или в батарейном шкафу. Для работы ИБП необходимо приобрести и подключить последовательно 32-40 аккумуляторов по схеме с центральной точкой. Емкость внешних аккумуляторов определяется при индивидуальном расчете, исходя из данных (ТЗ) по типу, потребляемой мощности подключаемого к ИБП оборудования.
2. Мощность. Серия ИБП L700 3/3 имеет максимальное значение выходного коэф. мощности - 1,0. Это означает что активная мощность нагрузки может составлять до 10 кВт. При подключении однофазной нагрузки максимальная мощность по каждой фазе не должна превышать 3 кВт..
3. Время автономии. Зависит от количества и емкости установленных батарей.
В случае, если требуется небольшое время автономии (3-15 минут), необходимо использовать аналогичною серию Lanches L900Pro, но с буквой "S". Эта серия рассчитана на работу с внутренними аккумуляторами.
4. Ввод в эксплуатацию и пуско-наладка. Серия Lanches L700 отличается минимальными возможности по настройке. На дисплее отображаются лишь действительно нужные параметры, журнал ошибок интуитивно понятен, убраны большинство неиспользуемых пользователями настроек и функций. В результате запуск в эксплуатацию не представляет сложности для квалифицированного электрика и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. В случае отсутствия подготовленного персонала инженеры компании Lanches готовы предоставить полный цикл пуско-наладочных работ.
5. Гарантия. 12 месяцев с момента продажи при условии самозапуска. 24 месяца при вводе в эксплуатацию (пуско-наладке) инженерами компании Lanches.
6. Срок службы и периодичность обслуживания. Обслуживание ИБП с комплектом АКБ заключается в периодической проверке состояния аккумуляторных батарей и в случае значительного снижения емкости замены их на новые. Срок службы батарей зависит от их производителя, количества циклов заряд-разрядов и температуры. Срок службы ИБП до 10 лет, определяется скоростью загрязнения пылью вентиляторов охлаждения, интенсивностью работы и степенью перегрузок.

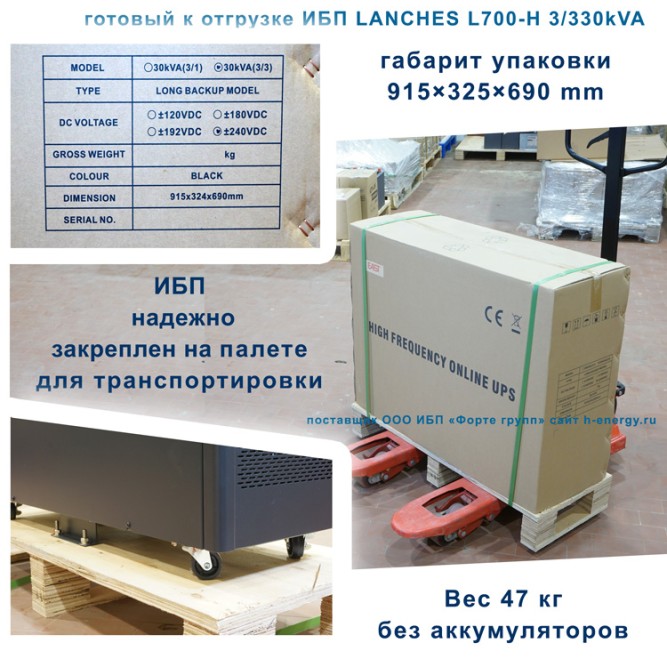

7. Транспортировка. Вес собранного комплекта ИБП составляет 33 кг + вес АКБ, в зависимости от комплекта АКБ. Перевозка возможна только в вертикальном положении, в жесткой упаковке.
Online источник бесперебойного питания Lanches L700 - ИБП построен по схеме с двойным преобразованием, то есть переменное напряжение сети (AC) сначала преобразуется в постоянное напряжения (DC), а затем обратно инвертором в переменное, тем самым достигается независимость выходного напряжения ИБП от внешней электросети. Время переключения на АКБ "нулевое", и это 99% защита вашего оборудования от колебаний напряжения во внешней сети. Различные искажения и помехи во внешней электросети, пониженное или повышенное напряжение, высоковольтные импульсы, провалы или скачки напряжения, а также нестабильности его формы, отключения электроснабжения - на выход ИБП не проходят.
Выходная мощность ИБП должна быть больше на 20-30% потребляемой мощности нагрузки. В противном случае, ИБП обесточит нагрузку или перейдет на питание по цепи байпас.
При подборе ИБП необходимо учитывать возможные пусковые токи.
Время перехода ИБП на питание от АКБ и обратно.
- нулевое - у ИБП класса ON-Line.
- 8-12 мсек у ИБП класса OFF-Line.
Конструктивно заложенное напряжение работы инвертора ИБП.
Максимальное значение тока в первой фазе цикла заряда.
ИБП конструктивно выпускаются с уже установленными внутри батареями, а так же без батарей, для работы с внешними АКБ большой емкости. Первые нужны для кратковременной автономии (5-15 минут), второй вариант - для длительной автономии (1-24 час).
Зависит от нагрузки. Чем больше нагрузка на ИБП, тем меньше диапазон, при котором ИБП не переходит на питание от АКБ. Указан предельный диапазон при минимальной нагрузке.
Способность ИБП работать указанное время в режиме перегрузки. После чего ИБП класса On-Line переходят в режим "байпас" или при высокой перегрузки отключаются, а ИБП класса Off-Line - сразу отключаются и отключают питание нагрузки. <br>
Самозапуск или восстановление работы ИБП после перегрузки, зависит от модели ИБП и его настроек.
125% ~ 150% переход в байпас через 1 мин.
более 150% переход в байпас через 0.5 с.

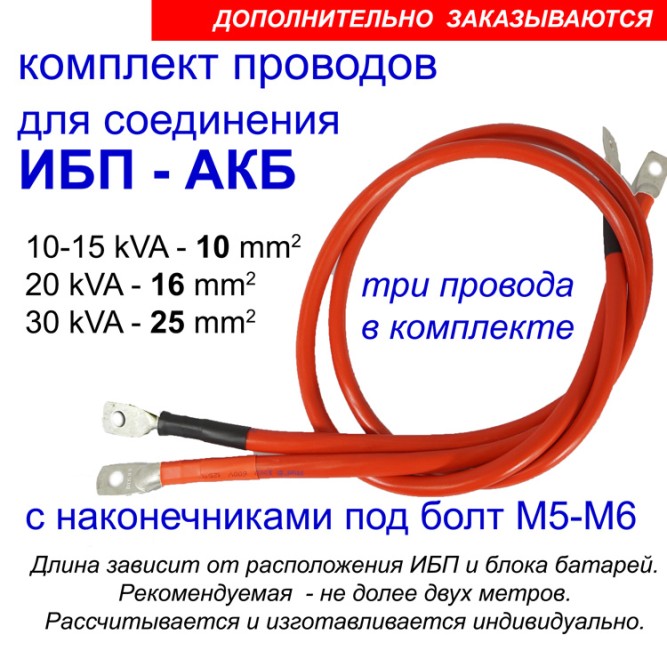

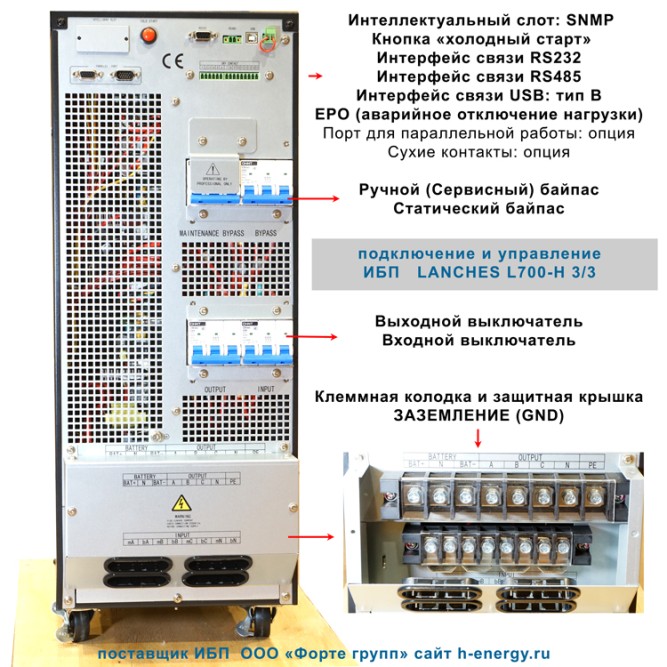

При монтаже ИБП необходимо заранее знать какой материал (провода/коннекторы) и инструмент необходимо приготовить. Как правило, ИБП мощностью выше 3кВт имеют клеммную колодку.
Различают следующие типы АКБ: AGM, GEL, WET, LFP. У этих типов РАЗНЫЙ ПРОФИЛЬ ЗАРЯДА. ИБП должен "уметь" правильно зарядить батареи. Указанные в этой характеристике типы АКБ, можно подключать к этому ИБП. Другие типы - нельзя. (По умолчанию, все ИБП настроены на AGM.) Поэтому, если подключается другой тип, НЕОБХОДИМО перенастроить ИБП!

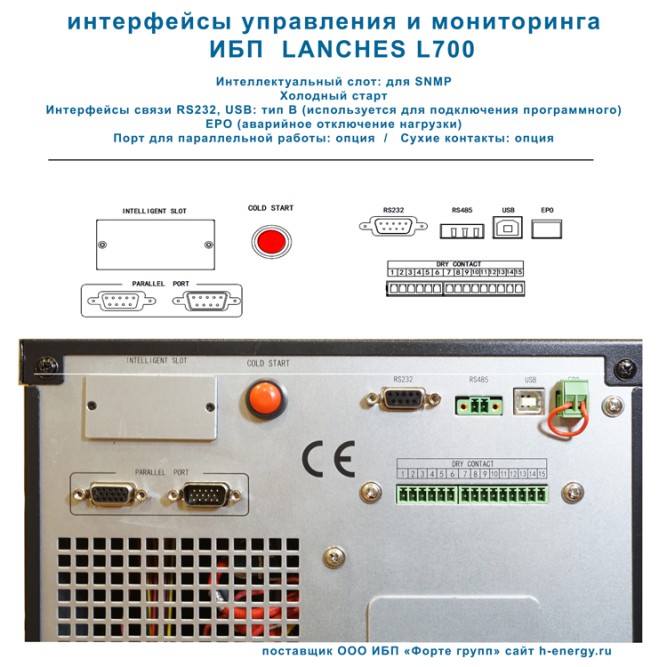

Аппаратный и программный комплекс, который позволяет объединить несколько устройств для работы на общую нагрузку или создания мощной трехфазной системы. Состоит из платы с двумя разъемами, встанавливаемой в корпус ИБП и комплекта сигнальных проводов.
Непрерывный - означает круглосуточную работу вентилятора охлаждения. Учитывайте это при выборе места установки ИБП! Относится к всем ИБП класса On-Line.

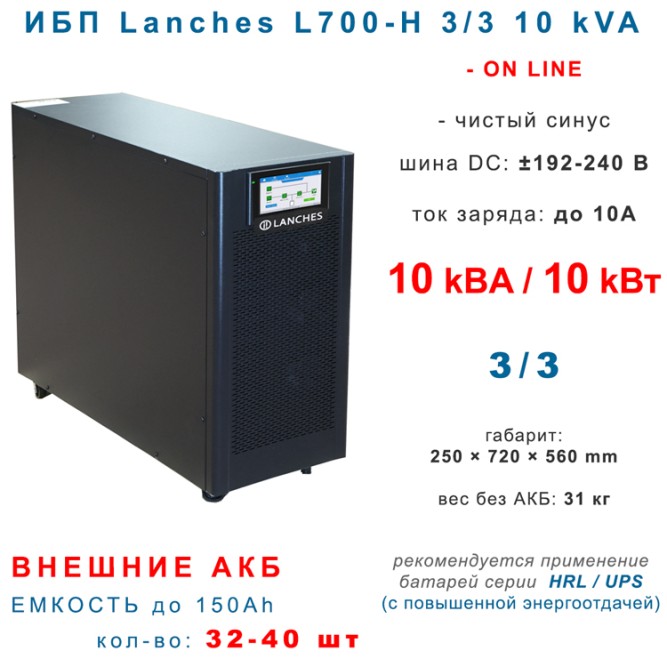

АКБ внешние: 32-40шт × 17-150Ah.
Ток заряда АКБ: до 10А
Тип: On-Line, (чистый синус, время перехода - 0 сек).
Тип корпуса: Tower (напольный) / Вес 31 кг.
