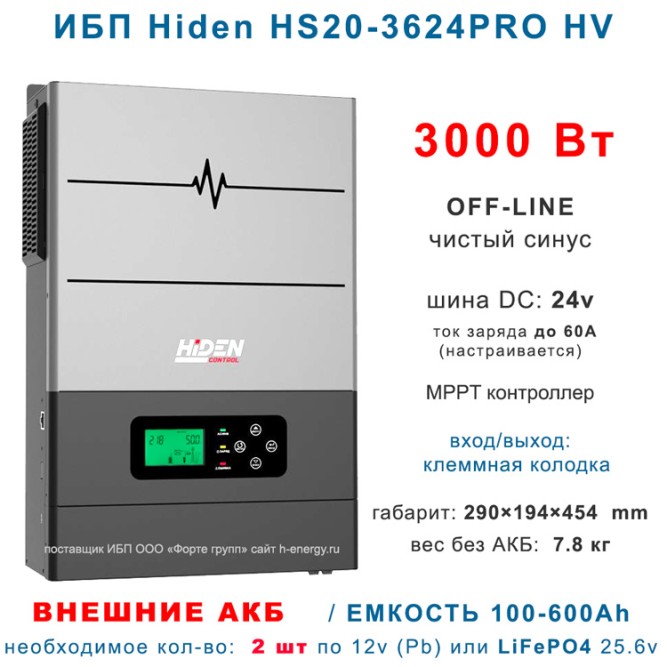

Гибридный инвертор Hiden Control HS20-3624PRO HV
Внимание! Кроме внешних батарей, для монтажа необходимо заказать провода ИБП-АКБ и межаккумуляторную перемычку!
Основная задача этой серии ИБП: защитить оборудование от продолжительных перебоев в энергоснабжении, функция стабилизации напряжения в задачи этого ИБП не входит!
Главная информация о модели HS20-3624PRO:
- Серия HS20 сделана по OFF-Line топологии, это самый экономичный и надежный тип построения ИБП. Но при этом, ИБП не корректирует напряжение на выходе в режиме питания от сети, если Вашей сети требуется функция стабилизации по напряжению, установите перед ИБП, или на весь ДОМ, отдельный тиристорный стабилизатор, или рассмотрите вариант покупки ИБП топологии ON-Line. Подробно о видах, преимуществах и недостатках ИБП.
- Комплектация: ИБП HS20-3624PRO, не имеет внутренних батарей, необходимо отдельно купить и подключить две АКБ емкостью от 100 до 250 Ач или лдну LFP батарею. А так же комплект проводов.
- Мощность 3000 ВА (3 кВт) Мощность нагрузки, которую можно подключить к HS20-3624PRO- 3000 Вт. Допустима перегрузка до 4500 Вт, не более 3 сек. Пожалуйста, учитывайте пусковые токи индуктивной нагрузки! (скважные насосы / холодильники / кондиционеры)
- Время автономии является определяющим фактором при выборе внешних АКБ. Время зависит от емкости батарей.

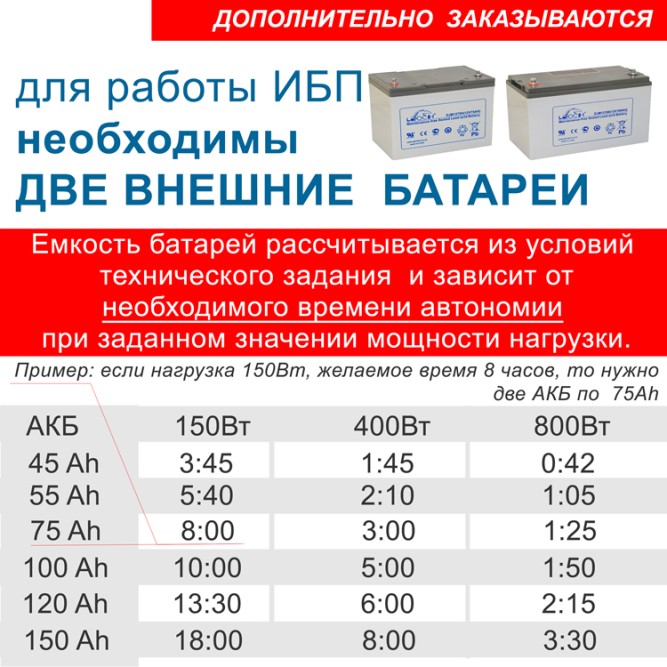

Приводим ориентировочные значения времени автономии при разной нагрузке: для Pb и LFP аккумуляторов.Кол-во батарей и емкость, возможный вариант / нагрузка 500 Вт 1000 Вт 1500 Вт 2000 Вт 2500 Вт (12v / Pb) 2 шт х 75 Ач в каталог 75Ач, вес 22-25 кг 2.5 час 1 час 30 мин 18 мин 15 мин (12v / Pb) 2 шт х 100 Ач в каталог 100Ач, вес 28-30 кг 3 час 1.5 час 40 мин 25 мин 18 мин (25.6v / LFP) 1 шт шт х 100 Ач в каталог LFP 100Ач, вес 15-20 кг 3.2 час 1.7 час 47 мин 27 мин 23 мин (12v / Pb) 2 шт х 150 Ач в каталог 150Ач, вес 43-45 кг 5 час 2.5 час 1.3 час 45 мин 35 мин (12v / Pb) 2 шт х 200 Ач в каталог 200-250Ач, вес 56-60 кг 7.5 час 3.2 час 2 час 1.3 час 55 мин (25.6v / LFP) 1 шт х 200 Ач в каталог LFP 150-200Ah, вес 35-40 кг 8 час 3.5 час 2.2 час 1.4 час 60 мин (12v / Pb) 2 шт х 250 Ач в каталог 230-250Ач, вес 68-75 кг 8.5 час 4.3 час 2.9 час 2.1 час 1.5 час
Как пользоваться таблицей? Допустим, что необходимо обеспечить автономную работу оборудования мощностью 1500 Вт в течении 60 мин, выбрав колонку 1000 Вт и строку с ближайшим значением 1,3 час, находим соответствие 2 шт × 150Ah. Это означает, что необходимо две АКБ емкостью по 150 Ач, ссылка на один из вариантов батарей в таблице.Примечание. Приведенные в таблице данные являются ориентировочными, и могут быть использованы лишь для приблизительной оценки времени автономной работы ИБП. Реальное время зависит от температурных условий эксплуатации и разрядных характеристик аккумуляторных батарей, которые зависят от выбранного производителя АКБ.
Современные решения: ИБП с литиевыми батареями: меньший вес, больший срок службы!
Когда планируется покупка ИБП на весь ДОМ, минимально устанавливаются АКБ по 100Ач, иначе покупка будет бесполезной в силу малого времени автономии (какая разница пять часов сидеть без света или шесть?). Поэтому две акб по 100Ач это минимум, обычно для домов с подведенным газом, устанавливается 150-200 Ач батареи, а это приличный вес и объем. Ситуацию можно решить, применив литиевые АКБ, сделанные по технологии LiFePO4. Они безопасны, в отличии от другого лития, и меньше весят.
- Рекомендуемая емкость подключаемых внешних АКБ 100-250 Ah. Минимальная емкость 100Ач! Необходимо настроить ток заряда ИБП по принципу ток=10-15% от емкости.
- Рекомендуемый тип батарей: AGM, LFP. При длительных нагрузках, близких к 2,5 кВт, рекомендуем серию HRL или UPS. По умолчанию, с завода, установлен профиль зарядного устройства на заряд AGM стационарных батарей. Возможно применение GEL батарей, но только в случае реальной необходимости (частые и долгие отключения раз в неделю и чаще). К инвертору можно подключить литиевые батареи типа LiFePO4 (LFP), напряжением 25.6V. При этом необходима настройка ИБП на Li.
- Ток заряда 10-60А (мах): настраивается через панель управления. Влияет на скорость заряда АКБ и как следствие, на время, через которое вся система будет полностью заряжена и ждать следующего отключения внешнего питания. Нормальным, считаться ток заряда 10% от емкости батареи. К примеру, для АКБ 200Ач необходимо выставить ток 20 Ампер.
- Ввод в эксплуатацию и пуско-наладка. запуск в эксплуатацию не представляет сложности для квалифицированного электрика и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. В случае отсутствия подготовленного персонала инженеры нашей компании готовы предоставить полный цикл пуско-наладочных работ.
- Гарантия на ИБП без АКБ: 24 мес официальная. Сервис выполняется в МСК.
Описание работы и функции ИБП (инвертора) HS20-3624PRO:
- Контролировать наличие и уровень напряжения в входной сети. Автоматически при пропадании напряжения на входе переводит питание дома на автономный режим питания от аккумулятора. При появлении напряжения во внешней сети, так же автоматически, переключает питание обратно и начинает заряжать батарею, что бы быть готовым к следующему отключению. (Время переключения 8-10мс)
- Следить за зарядом аккумулятора. Широкие возможности по настройке алгоритма заряда по типу АКБ и току заряда, позволяют точно подобрать нужный режим заряда.
- В режиме работы от АКБ обеспечить подключенную к нему нагрузку мощностью до 3000 Вт напряжением 220-230 Вольт синусоидальной формы.
- Выдерживать перегрузки до 120% в течении 3-5 сек, которые появляются при запуске насосов, имеющих высокие пусковые токи.
- Предотвращать глубокий разряд АКБ. Если при автономной работе напряжение на батарее опустилось ниже 10,5 вольт, дальнейший разряд прекращается для сохранения свойств АКБ и продления срока службы.
- Функция "ХОЛОДНОГО СТАРТА" - это возможность запустить систему бесперебойного питания при уже отсутствующей внешней сети.
- Передавать сигнал на запуск генератора. Сигнал на электронику управления запуском генератора подается при низком напряжении на клеммах АКБ. (Опция)
- Работа без батареи: Эта серия устройств позволяет питать нагрузку непосредственно от фотоэлектрической батареи без подключения батареи.
- Высоковольтный MPPT: поддерживает максимальное напряжение холостого хода фотоэлектрической цепи, что позволяет создавать более длинные цепочки солнечных батарей и снижать затраты на проводку.
- Двойной выход переменного тока: Эта функция обеспечивает дополнительный выход для некритичных нагрузок, предлагая более рациональное распределение энергии.
- Интеллектуальная связь: встроенные интерфейсы WIFI/RS485/CAN поддерживают удаленный мониторинг и прямую связь с системой управления LFP батареями (BMS) для повышения безопасности.
Рекомендуемый список дополнительного оборудования:
- Ограничитель перенапряжения на дин рейку для самостоятельной установки. Нужен для защиты от высокого напряжения входных цепей ИБП. На практике - часто спасал от необходимости везти ИБП в сервисный центр после неудачных действий электриков и обрывов нуля. Стоит не дорого - спасает на много!
- Внешний механический байпас с установленным ОПН (ограничителем перенапряжения) и вводным автоматом AC. Это опция возможна при заказе монтажа ИБП в нашей компании. Байпас (режим обхода) нужен, в случае необходимости исключить ИБП из цепи питания для проведения ремонтных работ или замены батарей.
Установка, запуск и монтаж ИБП с внешними АКБ:
- Для монтажа необходимо подготовить: аккумуляторы, провод АКБ-ИБП (2 шт сечение 35 кв.мм), межаккумуляторная перемычка (35кв.мм), автомат на 32-40А AC, запас провода 6 кв.мм, наконечники и инструмент для их опрессовки. Дополнительно: шкаф/стеллаж.
- Ответственно отнеситесь к выбору сечения проводов: важно понимать, что при шине DC 24V и мощности нагрузки 2-3 кВт в режиме питания от батарей в цепи DC протекают большие токи (70-145 Ампер)!
- Подключение к сети необходимо выполнить проводом, сечение которого соответствует указанным в руководстве значениям максимальных токов. Стандартно 6 кв.мм.
- Проверьте наличие и качество заземления. Ознакомьтесь с инструкцией, особенно разделом "режимы работы" и байпаса.
- Перед ИБП должен быть установлен автомат защиты по току на 32-40А.
- Включить ИБП, проверить значения настраиваемых параметров, профиль заряда и особенно ток заряда - выставить значение соответствующее подключенным АКБ (близкое к 10-15% от емкости).
- После подачи электропитания, ИБП начнет заряд батарей, длительность первого заряда 5-7 часов. После окончания заряда можно подключать нагрузку и проверять работу.
- Проверка работы: определите по шкале нагрузки, на сколько процентов загружен ИБП, сравните с расчетным. Проведите принудительное отключение внешнего питания (только фазы). Результатом правильной работы будет непрерывность питания подключенного оборудования.
Выходная мощность ИБП должна быть больше на 20-30% потребляемой мощности нагрузки. В противном случае, ИБП обесточит нагрузку или перейдет на питание по цепи байпас.
При подборе ИБП необходимо учитывать возможные пусковые токи.
Время перехода ИБП на питание от АКБ и обратно.
- нулевое - у ИБП класса ON-Line.
- 8-12 мсек у ИБП класса OFF-Line.
Конструктивно заложенное напряжение работы инвертора ИБП.
Максимальное значение тока в первой фазе цикла заряда.
ИБП конструктивно выпускаются с уже установленными внутри батареями, а так же без батарей, для работы с внешними АКБ большой емкости. Первые нужны для кратковременной автономии (5-15 минут), второй вариант - для длительной автономии (1-24 час).
Указаны максимальные значения сечения провода. Необходимо учитывать величину токов, идущих на заряд АКБ.
Зависит от нагрузки. Чем больше нагрузка на ИБП, тем меньше диапазон, при котором ИБП не переходит на питание от АКБ. Указан предельный диапазон при минимальной нагрузке.
Способность ИБП работать указанное время в режиме перегрузки. После чего ИБП класса On-Line переходят в режим "байпас" или при высокой перегрузки отключаются, а ИБП класса Off-Line - сразу отключаются и отключают питание нагрузки. <br>
Самозапуск или восстановление работы ИБП после перегрузки, зависит от модели ИБП и его настроек.
При монтаже ИБП необходимо заранее знать какой материал (провода/коннекторы) и инструмент необходимо приготовить. Как правило, ИБП мощностью выше 3кВт имеют клеммную колодку.
Различают следующие типы АКБ: AGM, GEL, WET, LFP. У этих типов РАЗНЫЙ ПРОФИЛЬ ЗАРЯДА. ИБП должен "уметь" правильно зарядить батареи. Указанные в этой характеристике типы АКБ, можно подключать к этому ИБП. Другие типы - нельзя. (По умолчанию, все ИБП настроены на AGM.) Поэтому, если подключается другой тип, НЕОБХОДИМО перенастроить ИБП!
Режим смешивания (или подмешивания) в гибридном инверторе — это функция одновременного питания нагрузки от нескольких источников, когда недостающая энергия солнца или аккумулятора дополняется электричеством из внешней электросети.
Непрерывный - означает круглосуточную работу вентилятора охлаждения. Учитывайте это при выборе места установки ИБП! Относится к всем ИБП класса On-Line.
Современные модели с MPPT делятся на два типа по напряжению:
- Низковольтные MPPT (диапазон обычно 30–120 В или 60–145 В): панели соединяются параллельно или короткими последовательными цепочками.
- Высоковольтные MPPT (диапазон 120–450 В или 120–500 В): панели собираются в длинную последовательную цепочку.
- Максимальный ток PV-модуля: Ток короткого замыкания (\(I_{sc}\)) и рабочий ток панелей не должны превышать допустимый ток входа MPPT инвертора.
- Не превышайте максимальную рекомендуемую мощность солнечного поля, указанную в паспорте инвертора.
Самый важный параметр безопасности. Напряжение массива панелей с учетом температурного коэффициента (в мороз напряжение панелей растет!) никогда не должно превышать максимальное входное напряжение инвертора (обычно 145 В для низковольтных или 500 В для высоковольтных). Превышение сожжет плату MPPT!
Настройка инвертора Hiden HS20-3624PRO HV на работу с литиевой батареей типа LiFePO4
Проверка правильности выбора по мощности: инвертор hs20-3624 имеет максимальную мощность 3000 вт при работе от АКБ. Это означает, что максимальная мощность, потребляемая с АКБ так же будет равнятся или быть чуть больше (КПД 95%) 3000 Вт. Важно, в случае частой работы инвертора на пике своей мощности, что бы и батарея по своим характеристикам соответствовала отдаваемой мощности не менее 3000Вт! НЕ ПУТАЙТЕ С ЭНЕРГОЕМКОСТЬЮ, которая указана не в Вт, а в ВТ*Ч!
Сечение проводов от ИБП к АКБ: Мощность в 3000 Вт предполагает максимальные токи (3000/25,6)= около 100 АМПЕР, что соответствует необходимому сечению провода 4-5 AWG или 25 кв.мм меди.
Сечение проводов от и до ИБП: Мощность в 3000 Вт предполагает максимальные токи (3000/230)= около 12-14 АМПЕР, что соответствует необходимому сечению провода 12 AWG или 4 кв.мм меди.
Автомат перед ИБП: должен выдерживать сумму двух нагрузок: непосредственно потребителей (до 14А) и зарядного устройства ИБП (до 12А), итого 32А с запасом на пусковые токи.
Первыми подключаются провода к ИБП и от ИБП к нагрузке. Заземление к корпусу ИБП обязательно!
Вторым этапом является подключение АКБ.
Подключение АКБ к ИБП! Важно понимать, что на клеммах АКБ присутствует напряжение 25.6 Вольт!
Первым шагом: провода ИБП-АКБ подключаются к ИБП. Это важно, т.к. не будет возможности случайно "закоротить" батарею.
Конструтивно, колодка для подключения проводов от АКБ, находится внутри корпуса ИБП и закрыта сверху пластиковым кожухом для фокусировки воздушного потока от вентиляторов. Это создает неудобство при подключении проводов. Чтобы точно подогнать провод к отверстию колодки, необходимо приподнять кожух и убедиться, что провод надежно зашел в гнездо. Именно поэтому, настоятельно рекомендуем обжать наконечником провод, так не будет ситуации, когда многопроволочный провод "распушился" при втыкании в гнездо и затем "коротнул" на второй провод. Это изображено на фото слева.
Вторым шагом: установленные провода от ИБП подключаются к АКБ. Но и здесь есть "нюанс": при первом касании клеммы последнего провода (когда цепь замкнулась) ПРОСКОЧЕТ ИСКРА! К этому надо быть готовым и СНАЧАЛО, ДЕРЖА ПРОВОД НА РАССТОЯНИИ 5-10 СМ ОТ КОЛЬЦЕВОГО НАКОНЕЧНИКА, ПРИЛОЖИТЬ К КЛЕММЕ АКБ, УБЕДИТЬСЯ ЧТО ИСКРА ПРОСКОЧИЛА, А ЗАТЕМ СПОКОЙНО ЗАКРУТИТЬ БОЛТ СОЕДИНЕНИЯ. Искра возникает из-за заряда выходных емкостей ЗУ инвертора и это нормально!
Замечание: несмотря на возможность этого ИБП работать без батарей, указанную в техническом писании, БЕЗ ПОДКЛЮЧЕННЫХ АКБ ИБП НЕ ВКЛЮЧИТСЯ. (или солнце, или АКБ, что то одно должно подавать напряжение на шину DC)
Порядок действий и настройка ИБП с АКБ БЕЗ CAN ШИНЫ.
Порядок действий и настройка ИБП с АКБ с CAN ШИНОЙ.
Основная цель связи ИБП и АКБ заключается в своевременной передаче команды с АКБ к зарядному устройству ИБП о прекращении заряда и о отключении при низком напряжении на АКБ при разряде. ИБП ориентируется не по напряжению на АКБ, а по передаваемому платой BMS параметру SOC, который намного точнее.
