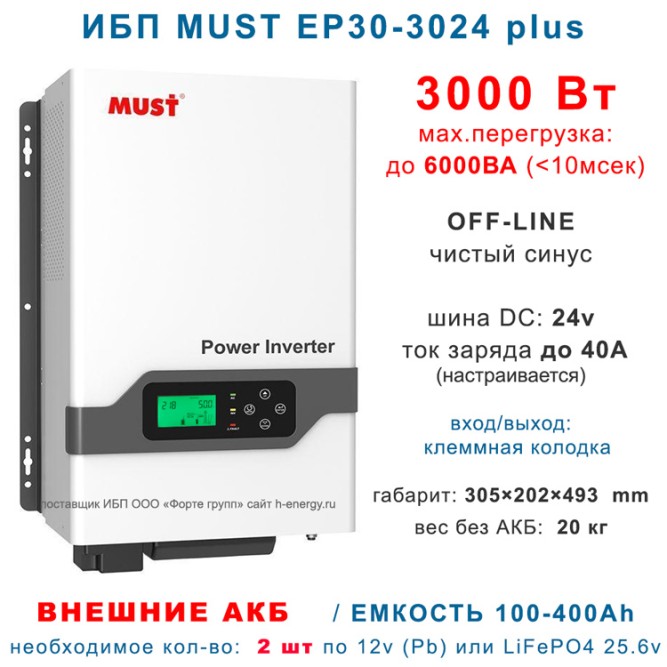

ИБП MUST EP30-3024 PLUS (3 кВт)

Главные отличия ИБП MUST EP30-3024 PLUS от аналогов:

• Реальные, честные, номинальные 3000 Вт. Пиковая мощность до 6000 Вт (в течении 0,3 сек)
• Возможность настроить ток заряда до 40 ампер. Что позволяет подключить АКБ желаемой емкости без опасности перезаряда.
• Переключателем устанавливается профиль зарядного устройства. Можно применить как AGM так и LiFePO4 батареи.

Внимание! Кроме внешних батарей, для монтажа необходимо заказать провода ИБП-АКБ и межаккумуляторную перемычку!

Основная задача этой серии ИБП: защитить оборудование от продолжительных перебоев в энергоснабжении, функция стабилизации напряжения в задачи этого ИБП не входит!

Главная информация о модели MUST EP30-3024 PLUS:

• Серия HS20 сделана по OFF-Line топологии, это самый экономичный и надежный тип построения ИБП. Но при этом, ИБП не корректирует напряжение на выходе в режиме питания от сети, если Вашей сети требуется функция стабилизации по напряжению, установите перед ИБП, или на весь ДОМ, отдельный тиристорный стабилизатор, или рассмотрите вариант покупки ИБП топологии ON-Line. Подробно о видах, преимуществах и недостатках ИБП.
• Комплектация: ИБП EP30-3024 PLUS, не имеет внутренних батарей, необходимо отдельно купить и подключить две АКБ емкостью от 100 до 250 Ач или одну LFP батарею. А так же комплект проводов.
• Мощность 3000 ВА (3 кВт) Мощность нагрузки, которую можно подключить к EP30-6048 PLUS- 3000 Вт. Допустима перегрузка до 6000 Вт, не более 3 сек. Пожалуйста, учитывайте пусковые токи индуктивной нагрузки! (скважные насосы / холодильники / кондиционеры)
• Время автономии является определяющим фактором при выборе внешних АКБ. Время зависит от емкости батарей.
  Приводим ориентировочные значения времени автономии при разной нагрузке: для Pb и LFP аккумуляторов.

  Кол-во батарей и емкость, возможный вариант / нагрузка	500 Вт	1000 Вт	1500 Вт	2000 Вт	2500 Вт
  (12v / Pb) 2 шт х 75 Ач в каталог 75Ач, вес 22-25 кг	2.5 час	1 час	30 мин	18 мин	15 мин
  (12v / Pb) 2 шт х 100 Ач в каталог 100Ач, вес 28-30 кг	3 час	1.5 час	40 мин	25 мин	18 мин
  (25.6v / LFP) 1 шт шт х 100 Ач в каталог LFP 100Ач, вес 15-20 кг	3.2 час	1.7 час	47 мин	27 мин	23 мин
  (12v / Pb) 2 шт х 150 Ач в каталог 150Ач, вес 43-45 кг	5 час	2.5 час	1.3 час	45 мин	35 мин
  (12v / Pb) 2 шт х 200 Ач в каталог 200-250Ач, вес 56-60 кг	7.5 час	3.2 час	2 час	1.3 час	55 мин
  (25.6v / LFP) 1 шт х 200 Ач в каталог LFP 150-200Ah, вес 35-40 кг	8 час	3.5 час	2.2 час	1.4 час	60 мин
  (12v / Pb) 2 шт х 250 Ач в каталог 230-250Ач, вес 68-75 кг	8.5 час	4.3 час	2.9 час	2.1 час	1.5 час


  Как пользоваться таблицей? Допустим, что необходимо обеспечить автономную работу оборудования мощностью 1500 Вт в течении 60 мин, выбрав колонку 1000 Вт и строку с ближайшим значением 1,3 час, находим соответствие 2 шт × 150Ah. Это означает, что необходимо две АКБ емкостью по 150 Ач, ссылка на один из вариантов батарей в таблице.

  Примечание. Приведенные в таблице данные являются ориентировочными, и могут быть использованы лишь для приблизительной оценки времени автономной работы ИБП. Реальное время зависит от температурных условий эксплуатации и разрядных характеристик аккумуляторных батарей, которые зависят от выбранного производителя АКБ.

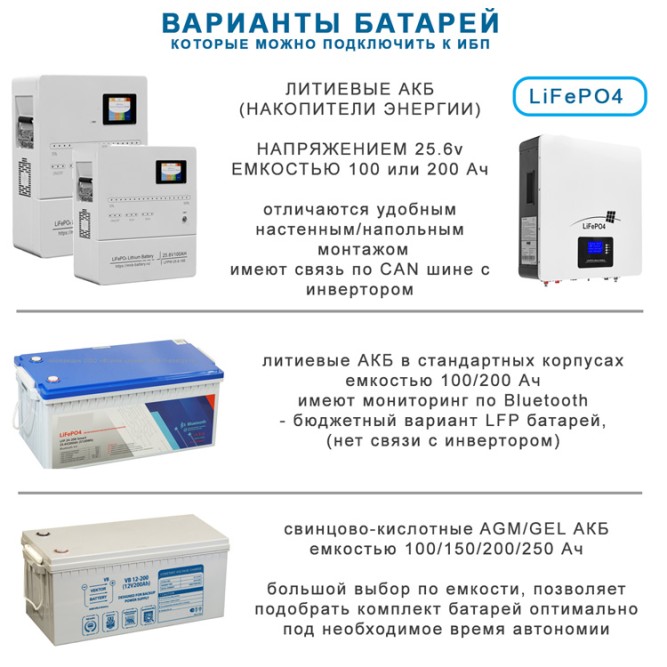

Современные решения: ИБП с литиевыми батареями: меньший вес, больший срок службы!

Когда планируется покупка ИБП на весь ДОМ, минимально устанавливаются АКБ по 100Ач, иначе покупка будет бесполезной в силу малого времени автономии (какая разница пять часов сидеть без света или шесть?). Поэтому две акб по 100Ач это минимум, обычно для домов с подведенным газом, устанавливается 150-200 Ач батареи, а это приличный вес и объем. Ситуацию можно решить, применив литиевые АКБ, сделанные по технологии LiFePO4. Они безопасны, в отличии от другого лития, и меньше весят.

• Рекомендуемая емкость подключаемых внешних АКБ 100-250 Ah. Минимальная емкость 100Ач! Необходимо настроить ток заряда ИБП по принципу ток=10-15% от емкости.
• Рекомендуемый тип батарей: AGM, LFP. При длительных нагрузках, близких к 2,5 кВт, рекомендуем серию HRL или UPS. По умолчанию, с завода, установлен профиль зарядного устройства на заряд AGM стационарных батарей. Возможно применение GEL батарей, но только в случае реальной необходимости (частые и долгие отключения раз в неделю и чаще). К инвертору можно подключить литиевые батареи типа LiFePO4 (LFP), напряжением 25.6V. При этом необходима настройка ИБП на Li.
• Ток заряда 10-60А (мах): настраивается через панель управления. Влияет на скорость заряда АКБ и как следствие, на время, через которое вся система будет полностью заряжена и ждать следующего отключения внешнего питания. Нормальным, считаться ток заряда 10% от емкости батареи. К примеру, для АКБ 200Ач необходимо выставить ток 20 Ампер.
• Ввод в эксплуатацию и пуско-наладка. запуск в эксплуатацию не представляет сложности для квалифицированного электрика и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. В случае отсутствия подготовленного персонала инженеры нашей компании готовы предоставить полный цикл пуско-наладочных работ.
• Гарантия на ИБП без АКБ: 24 мес официальная. Сервис выполняется в МСК.

Описание работы и функции ИБП (инвертора) MUST EP30-3024 PLUS:

• Контролировать наличие и уровень напряжения в входной сети. Автоматически при пропадании напряжения на входе переводит питание дома на автономный режим питания от аккумулятора. При появлении напряжения во внешней сети, так же автоматически, переключает питание обратно и начинает заряжать батарею, что бы быть готовым к следующему отключению. (Время переключения 8-10мс)
• Следить за зарядом аккумулятора. Широкие возможности по настройке алгоритма заряда по типу АКБ и току заряда, позволяют точно подобрать нужный режим заряда.
• В режиме работы от АКБ обеспечить подключенную к нему нагрузку мощностью до 3000 Вт напряжением 220-230 Вольт синусоидальной формы.
• Выдерживать перегрузки до 200% в течении 3-5 сек, которые появляются при запуске насосов, имеющих высокие пусковые токи.
• Предотвращать глубокий разряд АКБ. Если при автономной работе напряжение на батарее опустилось ниже 10,5 вольт, дальнейший разряд прекращается для сохранения свойств АКБ и продления срока службы.
• Функция "ХОЛОДНОГО СТАРТА" - это возможность запустить систему бесперебойного питания при уже отсутствующей внешней сети.
• Передавать сигнал на запуск генератора. Сигнал на электронику управления запуском генератора подается при низком напряжении на клеммах АКБ. (Опция)
• Работа без батареи: Эта серия устройств позволяет питать нагрузку непосредственно от фотоэлектрической батареи без подключения батареи.
• Высоковольтный MPPT: поддерживает максимальное напряжение холостого хода фотоэлектрической цепи, что позволяет создавать более длинные цепочки солнечных батарей и снижать затраты на проводку.
• Двойной выход переменного тока: Эта функция обеспечивает дополнительный выход для некритичных нагрузок, предлагая более рациональное распределение энергии.
• Интеллектуальная связь: встроенные интерфейсы RS485/CAN поддерживают удаленный мониторинг и прямую связь с системой управления LFP батареями (BMS) для повышения безопасности.
• Возможность параллельного подключения: Позволяет расширять систему для удовлетворения растущих потребностей в резервируемой мощности.

Рекомендуемый список дополнительного оборудования для ИБП MUST EP30-3024 PLUS:

• Ограничитель перенапряжения на дин рейку для самостоятельной установки. Нужен для защиты от высокого напряжения входных цепей ИБП. На практике - часто спасал от необходимости везти ИБП в сервисный центр после неудачных действий электриков и обрывов нуля. Стоит не дорого - спасает на много!
• Внешний механический байпас с установленным ОПН (ограничителем перенапряжения) и вводным автоматом AC. Это опция возможна при заказе монтажа ИБП в нашей компании. Байпас (режим обхода) нужен, в случае необходимости исключить ИБП из цепи питания для проведения ремонтных работ или замены батарей.

Установка, запуск и монтаж ИБП с внешними АКБ:

• Для монтажа необходимо подготовить: аккумуляторы, провод АКБ-ИБП (2 шт сечение 35 кв.мм), межаккумуляторная перемычка (35кв.мм), автомат на 32-40А AC, запас провода 6 кв.мм, наконечники и инструмент для их опрессовки. Дополнительно: шкаф/стеллаж.
• Ответственно отнеситесь к выбору сечения проводов: важно понимать, что при шине DC 24V и мощности нагрузки 2-3 кВт в режиме питания от батарей в цепи DC протекают большие токи (70-145 Ампер)!
• Подключение к сети необходимо выполнить проводом, сечение которого соответствует указанным в руководстве значениям максимальных токов. Стандартно 6 кв.мм.
• Проверьте наличие и качество заземления. Ознакомьтесь с инструкцией, особенно разделом "режимы работы" и байпаса.
• Перед ИБП должен быть установлен автомат защиты по току на 32-40А.
• Включить ИБП, проверить значения настраиваемых параметров, профиль заряда и особенно ток заряда - выставить значение соответствующее подключенным АКБ (близкое к 10-15% от емкости).
• После подачи электропитания, ИБП начнет заряд батарей, длительность первого заряда 5-7 часов. После окончания заряда можно подключать нагрузку и проверять работу.
• Проверка работы: определите по шкале нагрузки, на сколько процентов загружен ИБП, сравните с расчетным. Проведите принудительное отключение внешнего питания (только фазы). Результатом правильной работы будет непрерывность питания подключенного оборудования.
