ИБП Hiden Expert UDC92010H 12A

К сравнению
В избранное
Печать

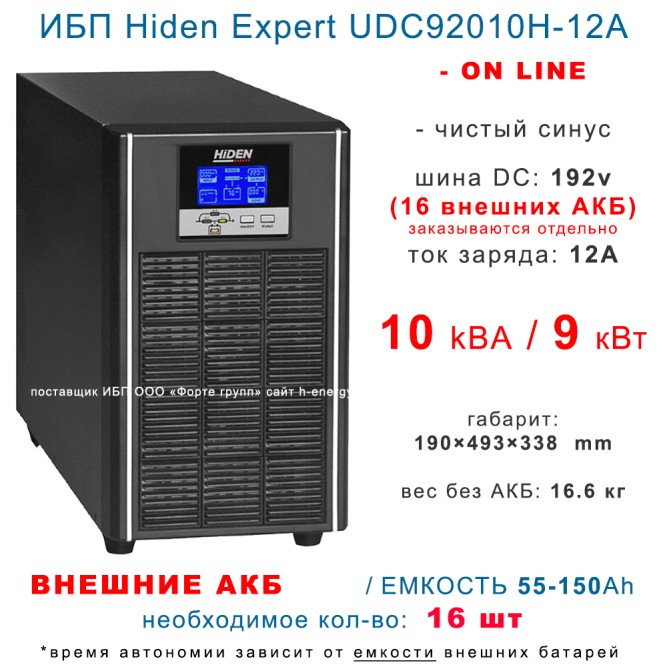

ИБП Hiden Expert UDC92010H 12A
ИБП Hiden Expert UDC92010H 12A
ИБП Hiden Expert UDC92010H 12A
ИБП Hiden Expert UDC92010H 12A
ИБП Hiden Expert UDC92010H 12A
ИБП Hiden Expert UDC92010H 12A
ИБП Hiden Expert UDC92010H 12A
ИБП Hiden Expert UDC92010H 12A
ИБП Hiden Expert UDC92010H 12A
ИБП Hiden Expert UDC92010H 12A
ИБП Hiden Expert UDC92010H 12A
ИБП Hiden Expert UDC92010H 12A
10 kVA / 9 кВт, (1:1). Без АКБ.
АКБ внешние: 16шт × 75-150Ah.
Ток заряда АКБ: 12А
Тип: On-Line, (чистый синус, время перехода - 0 сек).
Тип корпуса: Tower (напольный) / Вес 16,5 кг.
Вавилова 9А стр 6.:
Уточняйте
Кантемировская ул. 58 (для юр.лиц ):
Уточняйте
Оптовый склад:
В наличии
214 000
11
получить консультацию и подобрать товар:
с 10-18 час / кроме Сб, Вс.
Описание
Характеристики
Документация
Динамика цен

ИБП Hiden Expert UDC92010H-12A

Основная задача этой серии ИБП: защитить оборудование от продолжительных перебоев в энергоснабжении, фильтрация помех и стабилизация напряжения с точностью 2%.

Главная информация о модели Expert UDC92010H-12А:

  • Тип ON-LINE это полная защита подключенного оборудования от скачков и провалов напряжения в сети. В всех ИБП класса ON-Line конструктивно заложено нулевое время перехода с сети на АКБ и обратно, а так же чистый синус на выходе всегда.
  • Комплектация: ИБП UDC92010H с буквой "H" не имеют внутренних батарей, модель H создана для работы с внешними батареями, располагаемыми рядом, на специальном стеллаже или в батарейном шкафу. Для работы ИБП необходимо приобрести и подключить последовательно 16 аккумуляторов.
  • Мощность 10000 ВА (9кВт) Коэффициент мощности=0,9. Рекомендуется подключать нагрузку до 8 кВт. Все ВЧ инверторы обладают низкой перегрузочной способностью. Учитывайте пусковые токи от компрессоров, насосов и любой мощной индуктивной нагрузки.
  • Время автономии является определяющим фактором при выборе внешних АКБ. Время зависит от емкости батарей.

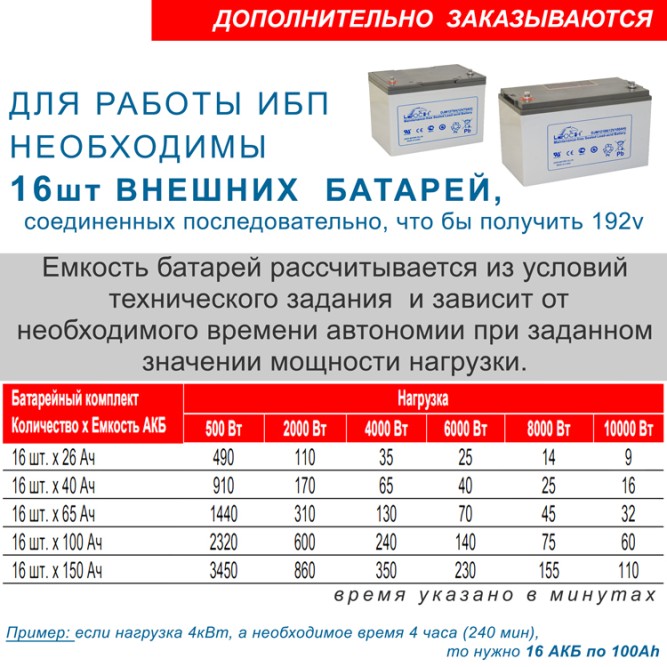

    Приводим ориентировочные значения времени автономии при разной нагрузке:
    данные указаны в минутах.
    Батареи / нагрузка500Вт1000Вт2000Вт5000Вт7000Вт9000Вт
    16 х 26 Ач500250120271510
    16 х 40 Ач900450170453020
    16 х 65 Ач14007003001006040
    16 х 100 Ач2200110058018010065
    16 х 150 Ач32001600780300180150
    16 х 200 Ач430021001100410280220
    Как пользоваться таблицей? Допустим, в ТЗ указано, что необходимо обеспечить автономную работу оборудования мощностью 4000 Вт (4 кВт) в течении 2.5 часов, выбрав колонку 4000 Вт и строку 160 минут находим соответствие 16 Х 65Ah. Это означает, что необходимо 16 АКБ по 65 Ач, к примеру Leoch DJM1265

    Примечание. Приведенные в таблице данные являются ориентировочными, и могут быть использованы лишь для приблизительной оценки времени автономной работы ИБП. Реальное время зависит от температурных условий эксплуатации и разрядных характеристик аккумуляторных батарей, которые зависят от выбранного производителя АКБ.

  • Рекомендуемая емкость подключаемых внешних АКБ 75-150 Ah.
  • Рекомендуемый тип батарей: AGM. Профиль зарядного устройства этого ИБП настроен на заряд AGM стационарных батарей. Возможно применение GEL батарей, но в только в случае реальной необходимости (частые и долгие отключения раз в неделю и чаще). Категорически запрещается подключать любой вид литиевых батарей (LiFePO4) и WET.
  • Ток заряда 12А (мах): Влияет на скорость заряда АКБ и как следствие, на время, через которое вся система будет полностью заряжена и ждать следующено отключения внешнего питания. Нормальным, считается ток заряда 10% от емкости батареи. Заряд в 10 Ампер идеально подходит для батарей от 100-150 Ач, и нормально подходит для АКБ диапазона 75-250Ач.
  • Ввод в эксплуатацию и пуско-наладка. Серия Expert отличается минимальными возможности по настройке. На дисплее отображаются лишь действительно нужные параметры. В результате запуск в эксплуатацию не представляет сложности для квалифицированного электрика и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. В случае отсутствия подготовленного персонала инженеры нашей компании готовы предоставить полный цикл пуско-наладочных работ.
  • Обслуживание ИБП: по мере загрязнения вентиляторов. Заключается в периодической очистке от пыли вентиляторов и теплоотводов. Повышение температуры внутри корпуса опасно! При перегреве ИБП выдает ошибку и переключается в байпас.
  • Гарантия на ИБП без АКБ: 24 мес официальная. Сервис выполняется в МСК/Зеленоград.

Список дополнительного оборудования для ИБП Hiden Expert UDC92010H

  • SNMP адаптер − это устройство, позволяющее подключить ИБП к локальным (глобальным) компьютерным сетям Ethernet. Адаптер поддерживает обмен данными по протоколу SNMP и позволяет просматривать информацию о состоянии ИБП через сеть Internet с помощью любого распространенного HTTP-браузера.
  • Входной распределительный шит с функцией ручного механического байпаса и установленным ОПН (ограничителем перенапряжения). Это опция возможна при заказе монтажа ИБП в нашей компании. Байпас (режим обхода) нужен, в случае необходимости исключить ИБП из цепи питания для проведения ремонтных работ или замены батарей.
  • Ограничитель перенапряжения на дин рейку для самостоятельной установки. Нужен для защиты от высокого напряжения входных цепей ИБП. На практике - часто спасал от необходимости везти ИБП в сервисный центр после неудачных действий электриков и обрывов нуля. Стоит не дорого - спасает на много!

Установка, запуск и монтаж ИБП с 16 внешними АКБ:

  • Для монтажа необходимо подготовить: аккумуляторы (16шт), межаккумуляторные перемычки (15 шт), провод АКБ-ИБП (2 шт сечение 10-16 кв.мм), автомат на 63А, запас провода 4-6 кв.мм, наконечники и инструмент для их опрессовки. Дополнительно: шкаф/стелаж и автомат по постоянному току.
  • Проверьте наличие и качество заземления. Ознакомьтесь с инструкцией, особенно разделом "режимы работы" и байпаса.
  • Поставляемое оборудование настроено, проверено перед отгрузкой и полностью готово к работе.
  • Подключение к сети необходимо выполнить проводом, сечение которого соответствует указанным в руководстве значениям максимальных токов. Стандартно 4-6 кв.мм.
  • Подключение входного и выходного провода к ИБП производится с помощью клемм под болт М8.
  • Перед ИБП должен быть установлен автомат защиты по току на 63А.
  • После подачи электропитания, ИБП начнет заряд батарей, длительность первого заряда 3-4 часа. После окончания заряда можно подключать нагрузку и проверять работу.
  • Проверка работы: определите по шкале нагрузки, на сколько процентов загружен ИБП, сравните с расчетным. Проведите принудительное отключение внешнего питания (только фазы). Результатом правильной работы будет непрерывность питания подключенного оборудования.

Принцип работы ON-LINE источник бесперебойного питания Hiden Expert UDC92010H - построен по схеме с двойным преобразованием, то есть переменное напряжение сети (AC) сначала преобразуется в постоянное напряжения (DC), а затем обратно инвертором в переменное 220/230 вольт, тем самым достигается независимость выходного напряжения ИБП от внешней электросети. Время переключения на АКБ "нулевое", и это 99% защита вашего оборудования от колебаний напряжения во внешней сети. Различные искажения и помехи во внешней электросети, пониженное или повышенное напряжение, высоковольтные импульсы, провалы или скачки напряжения, а также нестабильности его формы, отключения электроснабжения - на выход ИБП не проходят.

От чего не спасает ИБП?

  • ИБП не корректирует частоту и бесполезен: в случае, когда мощности генератора не хватает, что бы "держать" обороты двигателя в пределах 5%. Гуляние частоты генератора никакой ИБП не исправит. Если на входе в ИБП частота 47 Гц, то и на выходе будет 47 Гц. Выход и вход строго синхронизированы. А при выходе за границу по частоте, ИБП переключается в режим питания от батарей и тут уже на выходе будет ровно 50 Гц.
  • Не защищает: оборудование от остаточного перенапряжения при ударах молнии в линии электропередач. ИБП не защищен от повреждения при "отгорании" нуля или прихода межфазных 380 вольт на вход, само оборудование при этом защищено.

Технические возможности ИБП Hiden Expert UDC92010H

  • Коэффициент мощности PF =1
  • КПД 95% в режиме двойного преобразования КПД 98% в ЕСО-режиме
  • Сервисный механический байпас
  • Возможность подключения ДГУ
  • Функция холодного старта для запуска ИБП
  • Порт удаленного аварийного отключения (EPO)
  • ЖК-дисплей с функцией настройки
  • Возможность параллельной работы с резервом N+X или наращиванием мощности
  • RS-232, USB , SNMP-карта (опция), плата параллельной работы (опция), сухие контакты (опция)
  • Характеристики
    Основные
    Номинальная мощность ИБП, ВА
    Активная мощность ИБП, Вт
    Тип ИБП
    Форма выходного напряжения при работе от АКБ
    Время переключения (сеть-инвертор)
    Номинальное напряжение шины DC
    Диапазон напряжения шины DC
    Ток зарядного устройства ИБП, А
    Расположение аккумуляторов

    ИБП конструктивно выпускаются с уже установленными внутри батареями, а так же без батарей, для работы с внешними АКБ большой емкости. Первые нужны для кратковременной автономии (5-15 минут), второй вариант - для длительной автономии (1-24 час).

    Вход : Выход
    Способ установки/монтажа
    Потребление "на себя" (режим от АКБ)
    Вход
    Номинальное входное напряжение
    Диапазон входного напряжения ИБП
    Номинальная частота
    Диапазон входной частоты
    Тип разъема для подключения внешнего питания
    Выход
    Перегрузочная способность
    Выходное напряжение
    Погрешность выходного напряжения (работа от сети)
    Погрешность выходного напряжения (работа от батарей)
    Тип разъема для подключения нагрузки
    Аккумуляторы
    Необходимое количество внешних 12v АКБ
    Возможное кол-во аккумуляторов:
    Диапазон настройки тока заряда ИБП
    Функционал
    Интерфейс с ПК
    Сетевой мониторинг
    Режим работы вентилятора
    Рабочая температура
    Общие
    Страны: Бренд/производство
    Гарантийный срок, мес
    Габариты и вес
    Габариты ИБП (ШхГхВ), мм
    Вес
    Цвет
