Штиль ST1106L

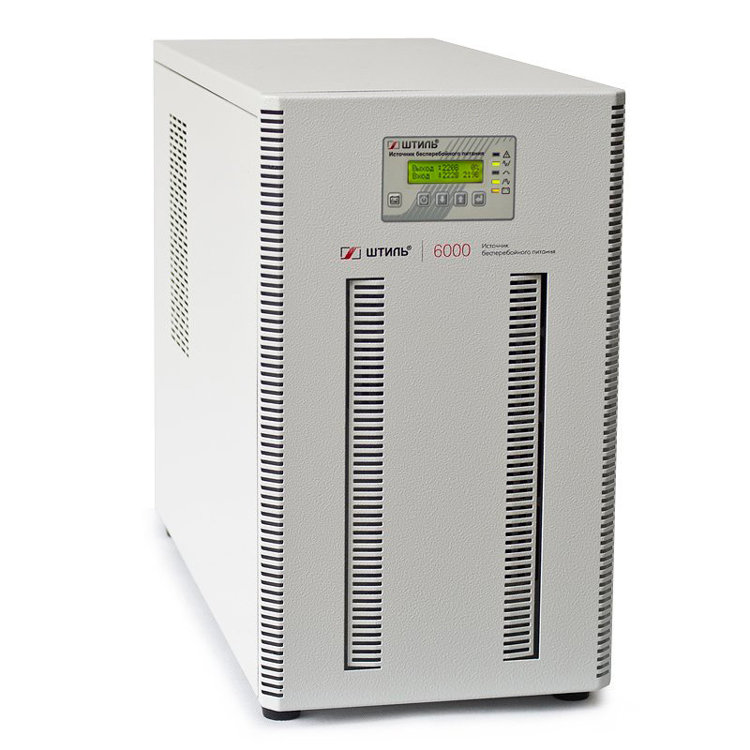

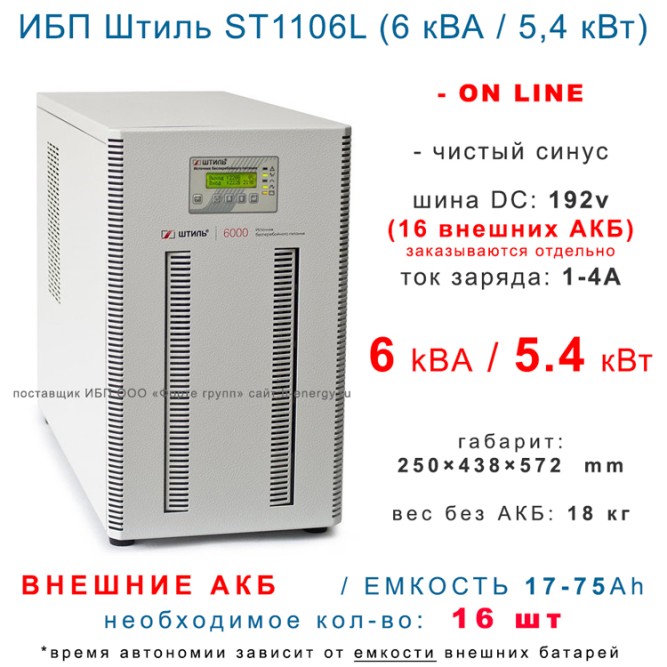

ИБП переменного тока ШТИЛЬ напольный 6 кВА ST1106L (внешние батареи)

Основная задача этой серии ИБП: защитить оборудование от продолжительных перебоев в энергоснабжении, фильтрация помех и стабилизация напряжения с точностью 2%.

Отличие от других моделей на 6кВА : расширенный диапазон по входной частоте (43-57 Гц), что позволяет работать этому бесперебойнику с "плохими" генераторами не переключаясь постоянно на питание от батарей.

Главная информация о модели Штиль ST1106L:

• Тип ON-LINE это полная защита подключенного оборудования от скачков и провалов напряжения в сети. В всех ИБП класса ON-Line конструктивно заложено нулевое время перехода с сети на АКБ и обратно, а так же чистый синус на выходе всегда.
• Комплектация: ИБП Штиль ST1106L с буквой "L" не имеют внутренних батарей, модель создана для работы с внешними батареями, располагаемыми рядом, на специальном стеллаже или в батарейном шкафу. Для работы ИБП необходимо приобрести и подключить последовательно 16 аккумуляторов.
• Мощность 6000 ВА (5.4 кВт) Коэффициент мощности=0.8. Рекомендуется подключать нагрузку до 4.5кВт. Все ВЧ инверторы обладают низкой перегрузочной способностью. Учитывайте пусковые токи от компрессоров, насосов и любой мощной индуктивной нагрузки.
• Время автономии является определяющим фактором при выборе внешних АКБ. Время зависит от емкости батарей.
  Приводим ориентировочные значения времени автономии при разной нагрузке: данные указаны в минутах.

  Батареи / нагрузка	500Вт	1000Вт	2000Вт	4000Вт	5400Вт
  16 х 26 Ач	500	250	120	40	25
  16 х 45 Ач	950	470	180	75	45
  16 х 65 Ач	1400	700	300	160	95
  16 х 100 Ач	2200	1100	580	200	170
  16 х 150 Ач	3200	1600	780	390	280

  Как пользоваться таблицей? Допустим, в ТЗ указано, что необходимо обеспечить автономную работу оборудования мощностью 4000 Вт (4 кВт) в течении 1 часа, выбрав колонку 4000 Вт и строку 70 минут находим соответствие 16 Х 40Ah. Это означает, что необходимо 16 АКБ по 40-45 Ач, к примеру Star DJM1245

  Примечание. Приведенные в таблице данные являются ориентировочными, и могут быть использованы лишь для приблизительной оценки времени автономной работы ИБП. Реальное время зависит от температурных условий эксплуатации и разрядных характеристик аккумуляторных батарей, которые зависят от выбранного производителя АКБ.

  В случае, если требуется небольшое время автономии (3-30 минут), необходимо использовать аналогичною серию ИБП на 6кВА с батареями внутри.

• Рекомендуемая емкость подключаемых внешних АКБ 17-65 Ah. Это условие диктует значение максимального тока заряда в 4А.
• Рекомендуемый тип батарей: AGM. Профиль зарядного устройства этого ИБП настроен на заряд AGM стационарных батарей. Возможно применение GEL батарей, но в только в случае реальной необходимости (частые и долгие отключения раз в неделю и чаще). Категорически запрещается подключать любой вид литиевых батарей (LiFePO4) и WET.
• Ток заряда 1-4А (мах): настраивается. 4 Ампера накладывают ограничения на максимальную емкость подключаемых батарей. Влияет на скорость заряда АКБ и как следствие, на время, через которое вся система будет полностью заряжена и ждать следующено отключения внешнего питания. Нормальным, считатся ток заряда 10% от емкости батареи. Заряд в 5 Ампер идеально подходит для батарей от 26-45 Ач, и нормально подходит для АКБ диапазона 17-65Ач. Батареи большей емкости 100-150 заряжаться тоже будут, но значительно дольше и в случае частых отключений могут не успеть набрать полностью энергию для работы. Время до полного заряда АКБ 150Ah около 48 часов!

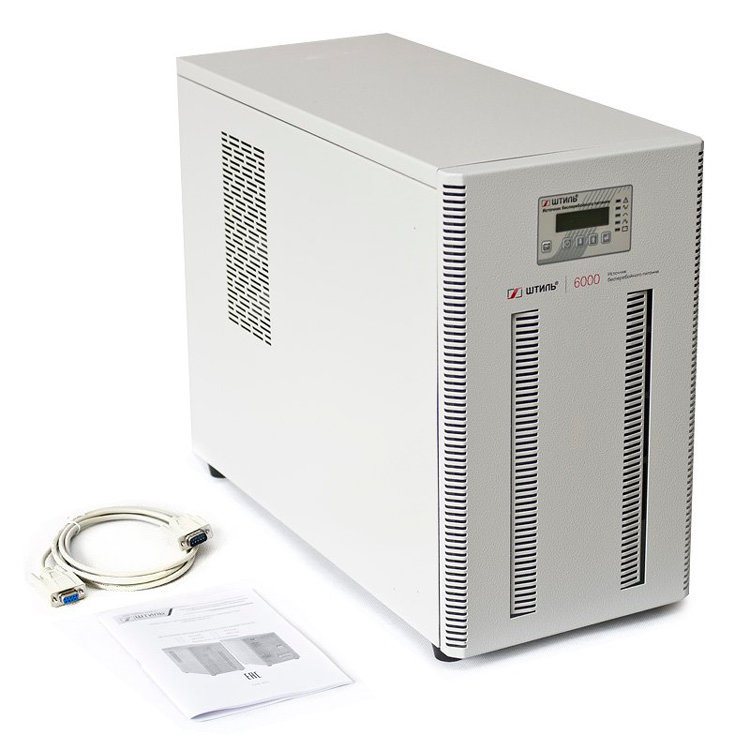

• Ввод в эксплуатацию и пуско-наладка. В комлекте прилагается подробная Инструкция по эксплуатации, в результате запуск в эксплуатацию не представляет сложности для квалифицированного электрика и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. В случае отсутствия подготовленного персонала инженеры нашей компании готовы предоставить полный цикл пуско-наладочных работ.
• Обслуживание ИБП: по мере загрязнения вентиляторов. Заключается в периодической очистке от пыли вентиляторов и теплоотводов. Повышение температуры внутри корпуса опасно! При перегреве ИБП выдает ошибку и переключается в байпас.
• Гарантия на ИБП без АКБ: 24 мес официальная. Сервис выполняется по всей РФ.

Список дополнительного оборудования для ИБП Штиль ST1106L

• Входной распределительный шит с функцией ручного механического байпаса и установленным ОПН (ограничителем перенапряжения). Это опция возможна при заказе монтажа ИБП в нашей компании. Байпас (режим обхода) нужен, в случае необходимости исключить ИБП из цепи питания для проведения ремонтных работ или замены батарей.
• Ограничитель перенапряжения на дин рейку для самостоятельной установки. Нужен для защиты от высокого напряжения входных цепей ИБП. На практике - часто спасал от необходимости везти ИБП в сервисный центр после неудачных действий электриков и обрывов нуля. Стоит не дорого - спасает на много!

Средства мониторинга

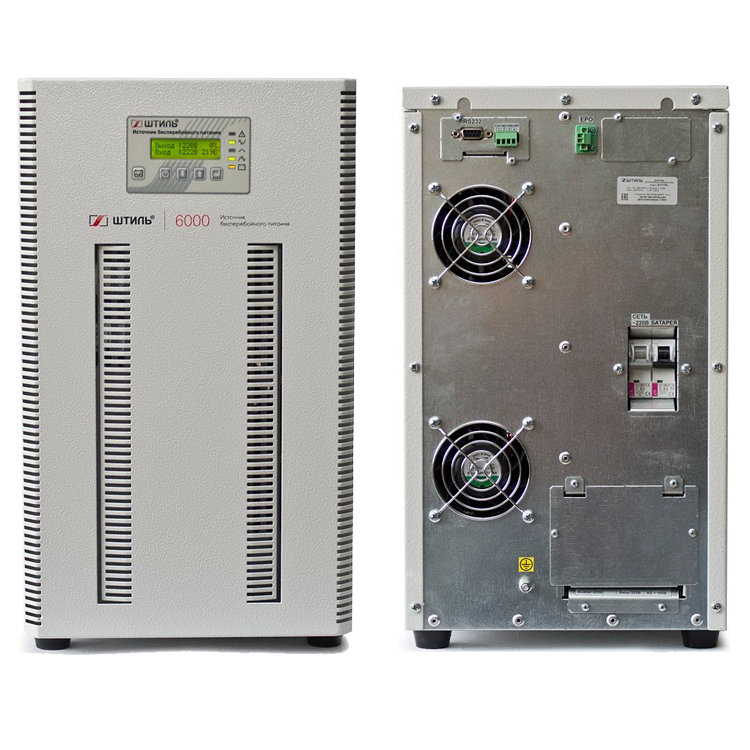

ST1106L имеет функционал, позволяющий выполнять локальный/удаленный мониторинг работы. На задней панели устройства предусмотрено два слота для установки плат мониторинга со следующими интерфейсами:

RS-232 (протокол Megatec);

RS-485 (протоколы Modbus RTU/Штиль); USB и mini-USB;

Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль); «сухие» контакты.

Контроль и отслеживание работы источника питания с установленной платой можно выполнять через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки, они приобретаются отдельно.

Установка, запуск и монтаж ИБП с внешними АКБ

• Для монтажа необходимо подготовить: аккумуляторы (16шт), межаккумуляторные перемычки (15 шт), провод АКБ-ИБП (2 шт сечение 10-16 кв.мм), автомат на 63А, запас провода 4-6 кв.мм, наконечники и инструмент для их опрессовки. Дополнительно: шкаф/стелаж и автомат по постоянному току.
• Проверьте наличие и качество заземления. Ознакомьтесь с инструкцией, особенно разделом "режимы работы" и байпаса.
• Поставляемое оборудование настроено, проверено перед отгрузкой и полностью готово к работе.
• Подключение к сети необходимо выполнить проводом, сечение которого соответствует указанным в руководстве значениям максимальных токов. Стандартно 4-6 кв.мм.
• Подключение входного и выходного провода к ИБП производится с помощью клемм под болт М8.
• Перед ИБП должен быть установлен автомат защиты по току на 63А.
• После подачи электропитания, ИБП начнет заряд батарей, длительность первого заряда 5-9 часов. После окончания заряда можно подключать нагрузку и проверять работу.

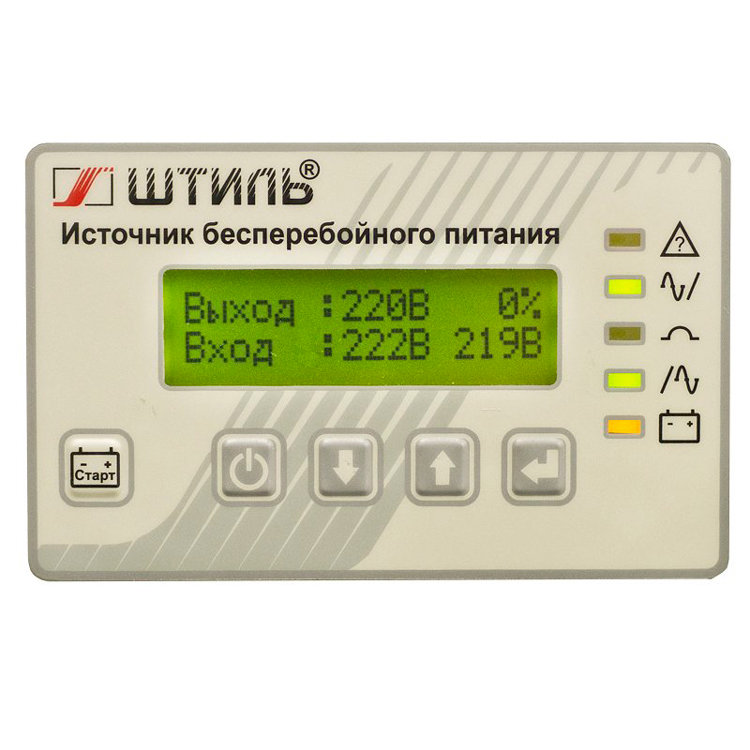

• Проверка работы: определите по шкале нагрузки, на сколько процентов загружен ИБП, сравните с расчетным. Проведите принудительное отключение внешнего питания (только фазы). Результатом правильной работы будет непрерывность питания подключенного оборудования.
