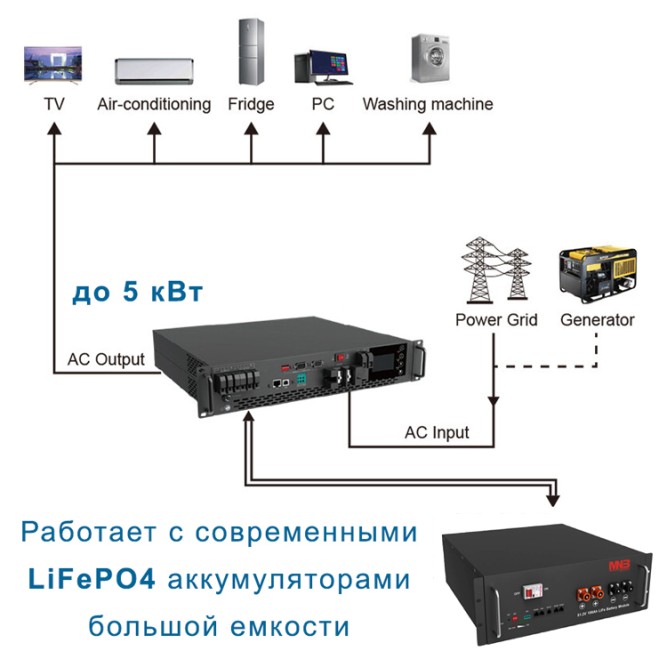

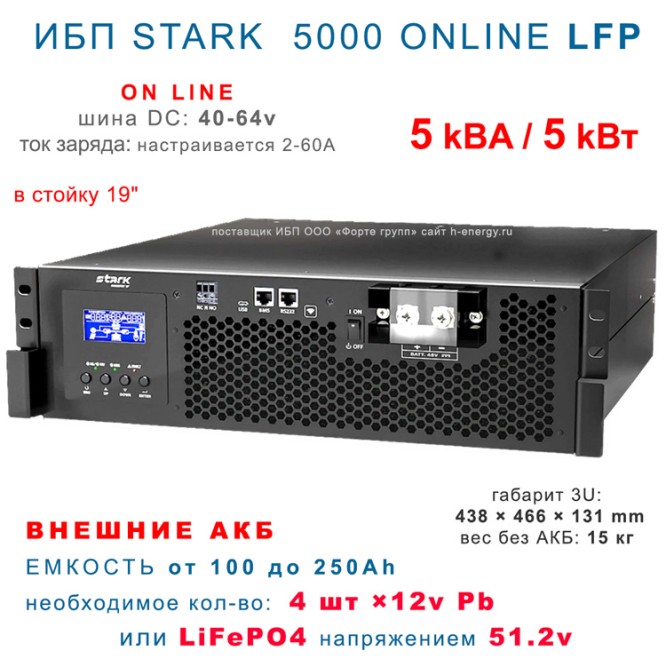

ИБП STARK 5000 ONLINE LFP (60A) для работы с LiFePO4 внешними АКБ.
Основная задача этой серии ИБП: защитить оборудование от продолжительных перебоев в энергоснабжении, фильтрация помех и стабилизация напряжения с точностью 2%.
Главная информация о модели Country 5000 On-Line LFP:
- Тип ON-LINE это полная защита подключенного оборудования от скачков и провалов напряжения в сети. В всех ИБП класса ON-Line конструктивно заложено нулевое время перехода с сети на АКБ и обратно, а так же чистый синус на выходе всегда.
- Мощность 5000 ВА (5,0кВт) Коэффициент мощности=1,0. Рекомендуется подключать нагрузку до 4,5кВт. Все ВЧ инверторы обладают низкой перегрузочной способностью. Учитывайте пусковые токи от компрессоров, насосов и любой мощной индуктивной нагрузки.
- Время автономии является определяющим фактором при выборе внешних АКБ. Время зависит от емкости батарей.
Приводим ориентировочные значения времени автономии при разной нагрузке: данные указаны в минутах.
Как пользоваться таблицей? Допустим, в ТЗ указано, что необходимо обеспечить автономную работу оборудования мощностью 3000 Вт (3 кВт) в течении 3 часов, выбрав колонку 3000 Вт и строку с значением 3 часа, находим соответствие 2 шт × 100Ah. Это означает, что необходимо 2 АКБ по 100 Ач, ссылка на один из вариантов батарей в таблице.Батареи емкость, возможный вариант / нагрузка 1000 Вт 2000 Вт 3000 Вт 4000 Вт 5000 Вт 1 шт х 100 Ач LFP STARK SLH 51.2-100 MFAV, вес 50 кг 4 час 2 час 1,4 час 2 шт х 100 Ач LFP STARK SLH 51.2-100 MFAV, вес общий 100 кг 8 час 4 час 3 час 2 час 1,7 час Примечание. Приведенные в таблице данные являются ориентировочными, и могут быть использованы лишь для приблизительной оценки времени автономной работы ИБП. Реальное время зависит от температурных условий эксплуатации и разрядных характеристик аккумуляторных батарей, которые зависят от выбранного производителя АКБ.
- Рекомендуемая емкость подключаемых внешних АКБ 100-1000 Ah. Минимальная емкость 100Ач! . Необходимо настроить ток заряда ИБП по принципу ток=10-15% от емкости.
- Рекомендуемый тип батарей: LFP с BMS и CAN шиной для подключения к ИБП.
- Ток заряда 10-60А (мах): настраивается через панель управления. Влияет на скорость заряда АКБ и как следствие, на время, через которое вся система будет полностью заряжена и ждать следующего отключения внешнего питания. Нормальным, считаться ток заряда 10% от емкости батареи. К примеру, для АКБ 100-200Ач необходимо выставить ток 10-20 Ампер.
- Ввод в эксплуатацию и пуско-наладка. запуск в эксплуатацию не представляет сложности для квалифицированного инженера и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. В случае отсутствия подготовленного персонала инженеры нашей компании готовы предоставить полный цикл пуско-наладочных работ.
- Обслуживание ИБП: по мере загрязнения вентиляторов. Заключается в периодической очистке от пыли вентиляторов и теплоотводов. Повышение температуры внутри корпуса опасно! При перегреве ИБП выдает ошибку и переключается в байпас.
- Гарантия на ИБП без АКБ: 24 мес официальная. А при эксплуатации с АКБ STARK SLH 51.2-100 MFAV 36 мес на ИБП. Сервис выполняется в МСК.
Выходная мощность ИБП должна быть больше на 20-30% потребляемой мощности нагрузки. В противном случае, ИБП обесточит нагрузку или перейдет на питание по цепи байпас.
При подборе ИБП необходимо учитывать возможные пусковые токи.
Время перехода ИБП на питание от АКБ и обратно.
- нулевое - у ИБП класса ON-Line.
- 8-12 мсек у ИБП класса OFF-Line.
Конструктивно заложенное напряжение работы инвертора ИБП.
Максимальное значение тока в первой фазе цикла заряда.
ИБП конструктивно выпускаются с уже установленными внутри батареями, а так же без батарей, для работы с внешними АКБ большой емкости. Первые нужны для кратковременной автономии (5-15 минут), второй вариант - для длительной автономии (1-24 час).
Указаны максимальные значения сечения провода. Необходимо учитывать величину токов, идущих на заряд АКБ.
Зависит от нагрузки. Чем больше нагрузка на ИБП, тем меньше диапазон, при котором ИБП не переходит на питание от АКБ. Указан предельный диапазон при минимальной нагрузке.
Способность ИБП работать указанное время в режиме перегрузки. После чего ИБП класса On-Line переходят в режим "байпас" или при высокой перегрузки отключаются, а ИБП класса Off-Line - сразу отключаются и отключают питание нагрузки. <br>
Самозапуск или восстановление работы ИБП после перегрузки, зависит от модели ИБП и его настроек.
При монтаже ИБП необходимо заранее знать какой материал (провода/коннекторы) и инструмент необходимо приготовить. Как правило, ИБП мощностью выше 3кВт имеют клеммную колодку.
Различают следующие типы АКБ: AGM, GEL, WET, LFP. У этих типов РАЗНЫЙ ПРОФИЛЬ ЗАРЯДА. ИБП должен "уметь" правильно зарядить батареи. Указанные в этой характеристике типы АКБ, можно подключать к этому ИБП. Другие типы - нельзя. (По умолчанию, все ИБП настроены на AGM.) Поэтому, если подключается другой тип, НЕОБХОДИМО перенастроить ИБП!
Возможность из трех однофазных ИБП сконфигурировать систему бесперебойного питания трехфазной нагрузки. Необходимо наличие платы параллельной работы (опция).
Конструктивно заложенная возможность подключения нескольких ИБП в параллель для увеличения мощности. Требуется наличие платы параллельной работы. В ряде ИБП плата уже установлена в корпус ИБП, в других случаях необходимо заказать отдельно.
Аппаратный и программный комплекс, который позволяет объединить несколько устройств для работы на общую нагрузку или создания мощной трехфазной системы. Состоит из платы с двумя разъемами, встанавливаемой в корпус ИБП и комплекта сигнальных проводов.
Непрерывный - означает круглосуточную работу вентилятора охлаждения. Учитывайте это при выборе места установки ИБП! Относится к всем ИБП класса On-Line.
Современные модели с MPPT делятся на два типа по напряжению:
- Низковольтные MPPT (диапазон обычно 30–120 В или 60–145 В): панели соединяются параллельно или короткими последовательными цепочками.
- Высоковольтные MPPT (диапазон 120–450 В или 120–500 В): панели собираются в длинную последовательную цепочку.
- Максимальный ток PV-модуля: Ток короткого замыкания (\(I_{sc}\)) и рабочий ток панелей не должны превышать допустимый ток входа MPPT инвертора.
- Не превышайте максимальную рекомендуемую мощность солнечного поля, указанную в паспорте инвертора.
Самый важный параметр безопасности. Напряжение массива панелей с учетом температурного коэффициента (в мороз напряжение панелей растет!) никогда не должно превышать максимальное входное напряжение инвертора (обычно 145 В для низковольтных или 500 В для высоковольтных). Превышение сожжет плату MPPT!
Габарит: 442×133×480 mm масса 42 кг.
Внешняя АКБ для ИБП с шиной DC:48v
Только для работы с ИБП, имеющим профиль заряда Li
