UPS Monolith III 1000RMLT1U
Источник бесперебойного питания (ИБП, UPS) Monolith III 1000RMLT1U в корпусе Rack Mount построен по схеме on-line с двойным преобразованием напряжения. ИБП не содержит встроенных батарей и предназначено для обеспечения длительной автономной работы оборудования, установленного в 19-дюймовые шкафы и стойки. К UPS подключают аккумуляторные батареи напряжением 48В емкостью до 150Ач. Кроме того, Monolith III 1000RMLT1U может работать от сети постоянного напряжения 48В как от основного источника питания, без подключения входного кабеля к сети переменного напряжения.

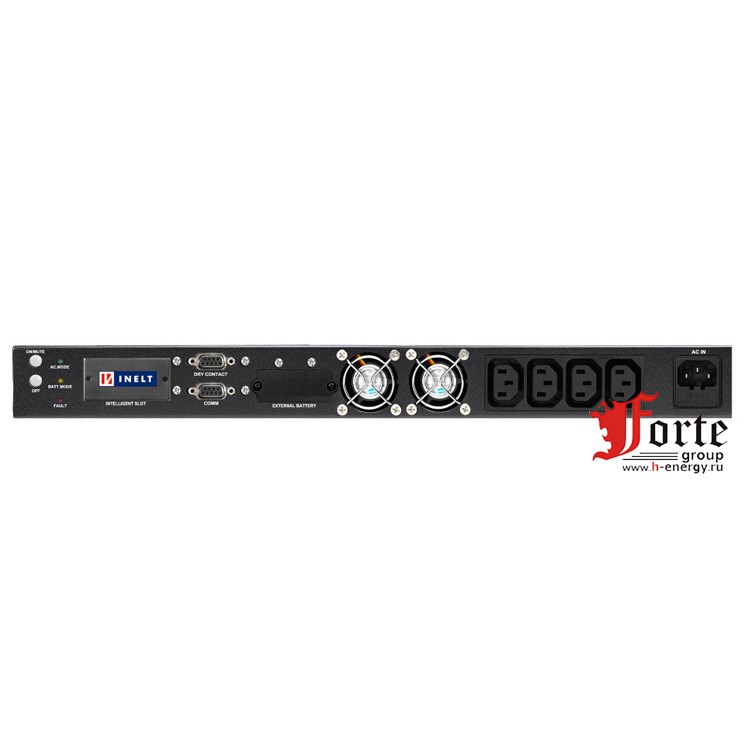

Максимально возможная компактность (высота 1U, глубина корпуса 300 мм) и расположение всех силовых и коммуникационных соединений на передней панели ИБП делают Monolith III 1000RMLT1U исключительно популярным у провайдеров телекоммуникационных услуг, использующих данное устройство для защиты узлов, расположенных в компактных настенных и антивандальных шкафах.
Monolith III 1000RMLT1U имеет порт RS-232 для связи с компьютером, слот для опциональной SNMP-карты DY-806, а также стандартно оснащен “сухими” контактами. ИБП может работать в режиме преобразования частоты, а при хорошем качестве входного напряжения и необходимости экономии электроэнергии можно перевести его в ЭКО-режим.
Расчет примерного времени работы ИБП Eltena Monolith III 1000RMLT1U (час : мин) |
||
ИБП Нагрузка Вт/Емкость АКБ | Monolith III 1000RMLT1U |
|
400 |
800 |
|
45 Ач |
3:24 |
1:42 |
55 Ач |
4:00 |
2:00 |
75 Ач |
6:00 |
3:00 |
100 Ач |
10:00 |
5:00 |
120 Ач |
12:00 |
6:00 |
150 Ач |
16:00 |
8:00 |
Выходная мощность ИБП должна быть больше на 20-30% потребляемой мощности нагрузки. В противном случае, ИБП обесточит нагрузку или перейдет на питание по цепи байпас.
При подборе ИБП необходимо учитывать возможные пусковые токи.
Время перехода ИБП на питание от АКБ и обратно.
- нулевое - у ИБП класса ON-Line.
- 8-12 мсек у ИБП класса OFF-Line.
Конструктивно заложенное напряжение работы инвертора ИБП.
Максимальное значение тока в первой фазе цикла заряда.
ИБП конструктивно выпускаются с уже установленными внутри батареями, а так же без батарей, для работы с внешними АКБ большой емкости. Первые нужны для кратковременной автономии (5-15 минут), второй вариант - для длительной автономии (1-24 час).
Зависит от нагрузки. Чем больше нагрузка на ИБП, тем меньше диапазон, при котором ИБП не переходит на питание от АКБ. Указан предельный диапазон при минимальной нагрузке.
160 ~ 300 (при 100% нагрузки)
Способность ИБП работать указанное время в режиме перегрузки. После чего ИБП класса On-Line переходят в режим "байпас" или при высокой перегрузки отключаются, а ИБП класса Off-Line - сразу отключаются и отключают питание нагрузки. <br>
Самозапуск или восстановление работы ИБП после перегрузки, зависит от модели ИБП и его настроек.
Перегрузка 110% в течение двух минут, за тем переход в режим БАЙПАС
Перегрузка 150% в течение 1 секунды, за тем переход в режим БАЙПАС,
При монтаже ИБП необходимо заранее знать какой материал (провода/коннекторы) и инструмент необходимо приготовить. Как правило, ИБП мощностью выше 3кВт имеют клеммную колодку.
Непрерывный - означает круглосуточную работу вентилятора охлаждения. Учитывайте это при выборе места установки ИБП! Относится к всем ИБП класса On-Line.
