Экономичный: Stark On-Line + 2х45Ah

Эконом не значит плохо! Для настенных котлов больше и не надо.

Экономия места и экономия на стоимости АКБ - основные черты этого набора. Десятилетние батареи не очень большой емкости в сочетании с "неубиваемым" ИБП Stark, дают превосходные результаты по защите небольших газовых котлов. Комплект эконом принято использывать для настенных котлов с 1-2 циркуляционными насосами. Экономически не выгодно ставить Большие батареи на маленькую мощность и время.

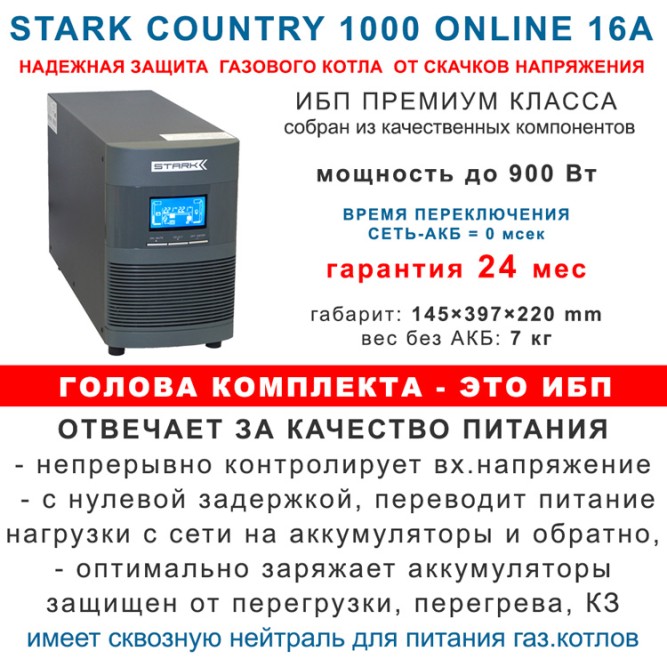

Основные функции ИБП Stark 1000 Online в связке с АКБ:

• Защитить плату управления котлом (mainboard) от повреждения из-за скачков напряжения в сети.
• При отключении электричества перевести питание всего котла на питание от батарей. Время перехода нулевое!
• Бережно заряжать и держать в полной готовности аккумуляторные батареи на случай нового отключения электроэнергии.

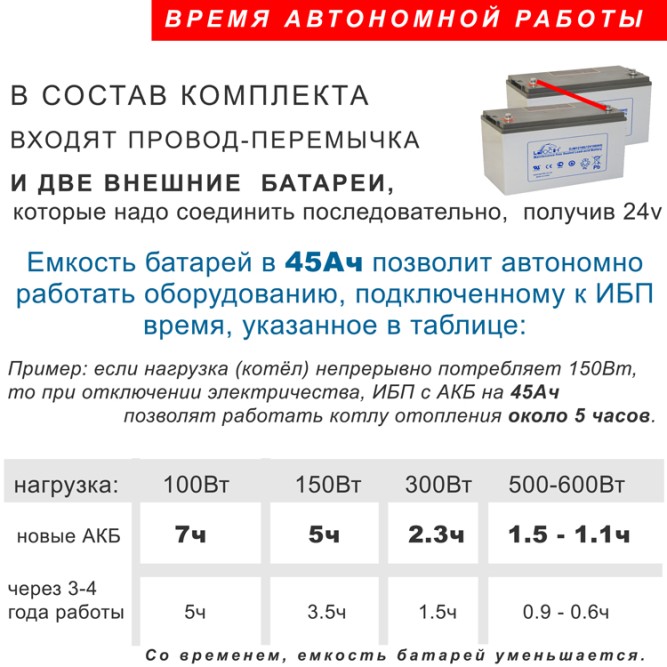

• Таблица времени* автономной работы двух батарей по 45Ач в зависимости от мощности.
  * примечание: на разных интернет ресурсах выложенны другие значения. Разброс показателей иногда достигает 50%! Эта таблица составлена при условии непрерывной работы нагрузки (циркуляционных насосов котла) и соответствует батареям отработавшим уже 1-2 года. Если полагаться за значения для новых аккумуляторов, тогда в середине срока службы комплект уже не оправдает своего доверия. Для новых батарей значения времени будет больше.

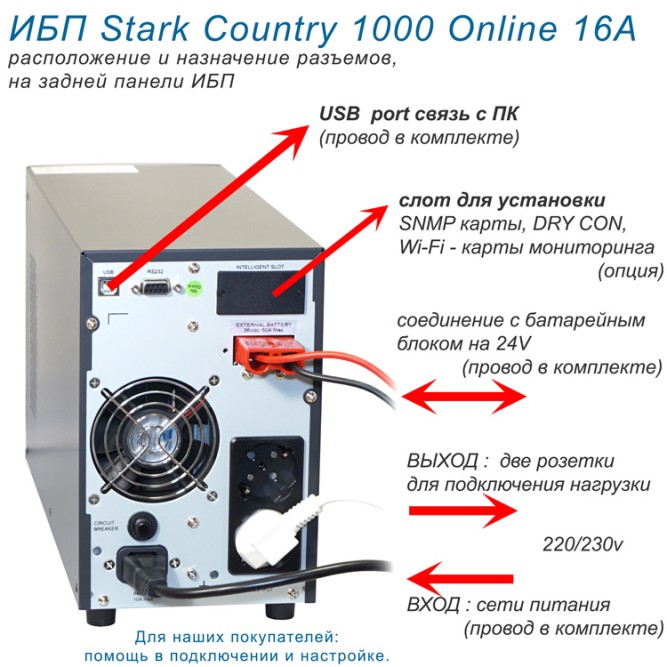

Особенности модели ИБП Stark Country 1000 Online 16A, которых нет у других ИБП:

• Настраиваемый ток заряда батарейного блока. ИБП может заряжать АКБ током до 16 ампер. Этот параметр настраивается под выбранный комплект аккумуляторов. При продаже, для 100Ач батарей, мы устанавливаем ток заряда 10 Ампер. Точная настройка по току продлевает срок службы батарей!
• При необходимости, за счет мощного зарядного устройства, можно увеличить емкость банка батарей до 320 Ач.
• Режим работы с "плохим" генератором: (имеет расширенный диапазон пропускания по частоте).
• Широкий диапазон по входному напряжению. (90-280 вольт) без перехода на АКБ.
• Сквозная нейтраль - гарантия совместимости с всеми газовыми котлами, при условии наличия правильного заземления в доме.
• Эти ИБП по праву называют "не убиваемые бесперебойники для котла". Высокое качество сборки гарантирует безотказную работу и защиту котлов отопления на долгие годы!
• Топология On-Line с нулевым временем переключения на АКБ: полная защита подключенного оборудования от скачков и провалов напряжения в сети.
• Чистый синус всегда: Технология двойного преобразования дает на выходе чистый синус как в режиме питания от сети, так и в режиме работы от батарей. Нет ограничений по типу подключаемого оборудования, другими словами, от компьютера до циркуляционного насоса - все будет работать правильно. Этим они глобально отличаются от других типов виды выходного сигнала ИБП, там есть ограничения.

Необходимо учитывать, что ИБП не "волшебная таблетка от всего"!

ИБП бесполезен: в случае, когда мощности генератора не хватает, что бы "держать" обороты двигателя в пределах 5%. Гуляние частоты генератора никакой ИБП не исправит. Если на входе в ИБП частота 47 Гц, то и на выходе будет 47 Гц. Выход и вход строго синхронизированы. А при выходе за границу по частоте, ИБП переключается в режим питания от батарей и тут на выходе будет ровно 50 Гц.
Не применяется: для питания мощной индуктивной нагрузки с высокими пусковыми токами. Примером могут служить компрессоры холодильников и кондиционеров, водяные насосные станции, погружные насосы, освещение лампами накаливания и люминесцентными светильниками. Питание через On-Line ИБП нагрузки не требующей высокой стабильности напряжения экономически не выгодно. Броски тока в момент включения приводят к частым перегрузкам, и переходам в аварийный режим работы. Эта топология имеет низкую перегрузочную способность. Используйте OFF-Line ИБП. Справочник типы ИБП.
Не рекомендуем: подключать к выходу ИБП одновременно слаботочную и мощную нагрузку. Слаботочная (например газовый котел или система видео наблюдения) будут подвергаться при этом всем помехам, скачкам и просадкам напряжения, которые будет производить в своей работе мощное оборудование. Сегментируйте нагрузку!
Не защищает: оборудование от остаточного перенапряжения при ударах молнии в линии передач, ИБП не защищен от повреждения при "отгорании" нуля или прихода межфазных 380 вольт на вход, само оборудование при этом защищено. Для надежности работы рекомендуем установить на входе быстродействующие реле напряжения.

Блок схема построения ИБП (почему On-Line - это максимальная защита, а OFF-Line - нет!)

Для общего понимания принципа работы этого ИБП приводим схему. Как видно, нет прямой связи между входом и выходом. Путь сигнала лежит через выпрямитель и инвертор, поэтому они называются двойного преобразования.

Первое из AC 220 вольт в DC батарейное напряжение 24 вольта, поэтому две батареи, соединенные последовательно, второе из 24 в 220 (230) обратно. Таким образом, на выход не проходят скачки напряжения.

Главная деталь - инвертор! Мощность блока-инвертора и определяет мощность всего ИБП.

Инвертор работает всегда, ему нужен стабильный тепловой режим, поэтому во всех On-Line ИБП присутствует вентилятор охлаждения.

Вентилятор охлаждения работает все 24 часа в сутки! И это самое слабое звено. Пыль и грязь на нем заставляет ИБП работать с перегревом. и является основной причиной отказа в работе.

Рекомендация: внимательно подойдите к выбору места установки ИБП с учетом температуры и "чистоты" помещения. Плохим местом является пол, или полка в закрытом шкафу. Продумайте расположение исключающее возможность попадания на корпус воды или теплоносителя. Не экономьте на сечении проводов: потери при большой длине существенны.

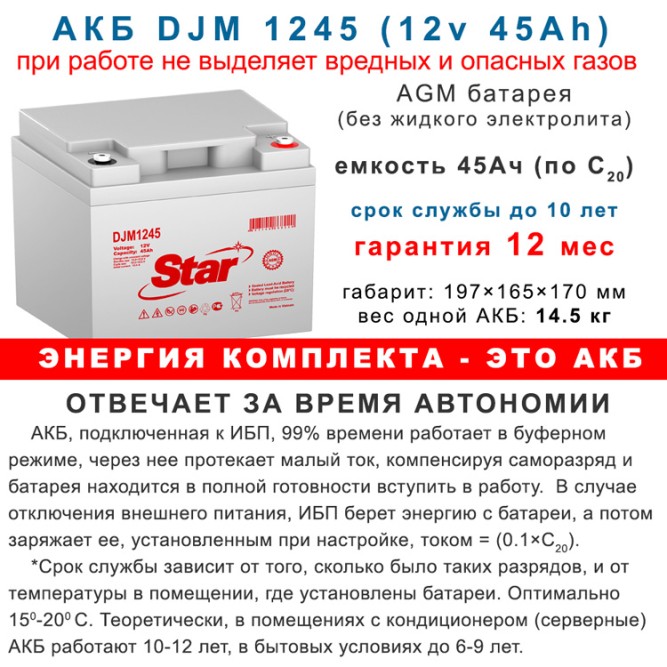

ДВЕ стационарные батареи Star DJM 1245 емкостью по 45 Ач:

• Соединение АКБ - последовательное. Суммарно получается 24 вольта 45 Ач. Перемычка в комплекте.
• Официальный срок службы этих АКБ, взятый из технической документации, до 12 лет! Реально: в котельных работают до 7 лет. Такая разница возникает из-за нестабильности температуры в помещении и еще многих внешних факторов. Поэтому, брать "крутые" батареи с обещаниями, что они-то прослужат 10-15 лет, смысла нет. Обещания не сбудутся точно, если в помещении будет больше 25 градусов!
• При заряде и разряде не выделяют вредных газов и являются абсолютно пожаро-взрывобезопастными.

Подробная инструкция по правильному подключению газового котла к ИБП. Т.к. абсолютно все газовые современные котлы имеют в своем составе систему "газ-контроль" важно, при первом подключении произвести последовательность действий по определению фазировки в разных режимах работы ИБП, что бы правильно подключить котел и исключить возможность короткого замыкания при неправильно выполненной электропроводке.
