Штиль ИнСтаб iS350
Инверторный, до 300 Вт, точность 2%Диапазон от 90 до 310В.
Защита настенных газовых котлов от скачков в сети.
Условия поставки
- перед отгрузкой, проверяется во всех режимах работы.
Характеристики Штиль ИнСтаб iS350 | |
---|---|
Мах. мощность нагрузки, ВА | 350 |
Max. активная мощность нагрузки | 300 Вт |
Тип стабилизатора | инверторный |
Точность стабилизации, % | 2 |
Рабочий диапазон входного напряжения | 90 — 310 |
Способ установки стабилизатора | напольный, настенный |
Вход : Выход | 1:1 однофазные |
Аналоги Штиль ИнСтаб iS350 сравнить
все аналоги Штиль ИнСтаб iS350Инверторный стабилизатор Штиль ИнСтаб iS350:
- Модель IS350 предназначена для защиты оборудования, мощность которого не превышает 350 ВA / 300 Вт (электроника котлов и других ответственных потребителей, телевизоры, аудио-видео техника..)

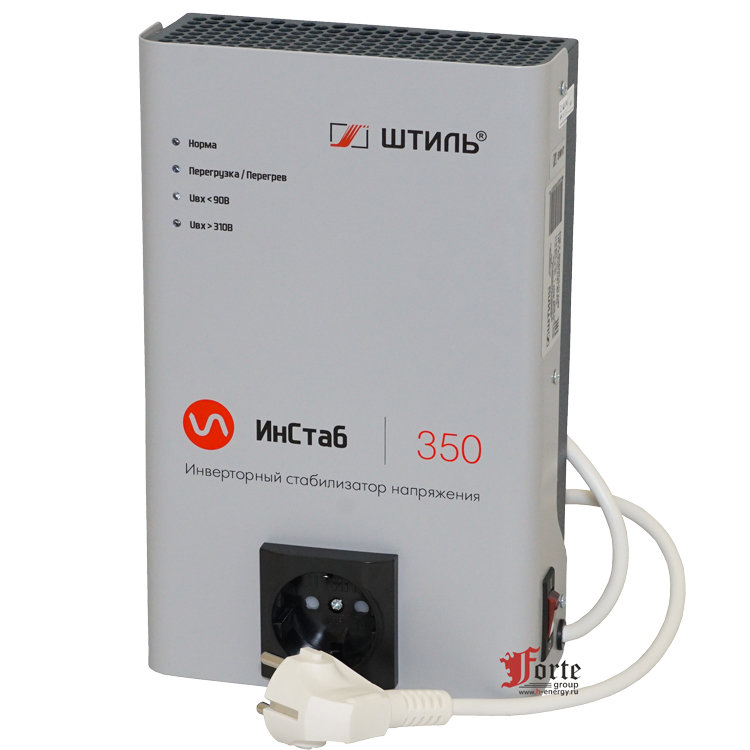

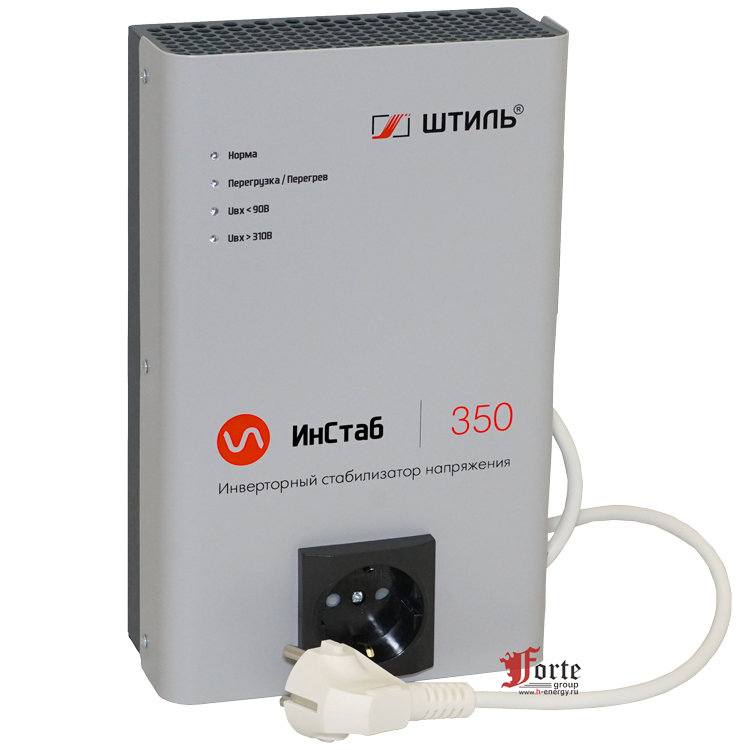

- Корпус выполнен для настенного размещения со светодиодной индикацией на передней панели, клавишным выключателем, сетевым шнуром с евровилкой и розеткой евростандарта на передней панели.
Светодиодная индикация оповещает:
- о критически повышенном (более 310 В) или пониженном входном напряжении (менее 90 В);
- о нарушении фазировки (когда фаза евровилки стабилизатора не совпадает с фазой сетевой розетки);
- об отсутствии заземления (когда сетевая розетка не имеет заземляющего контакта или заземляющий контакт неисправен);
- о перегреве или перегрузке стабилизатора.
Конструктивные особенности:
Когда следует применять инверторный стабилизатор, а когда достаточно установить тиристорный стабилизатор ШТИЛЬ?
Появление инверторного стабилизатора Штиль безусловно большой прорыв на рынке точных стабилизаторов для газовых котлов. Полностью Российская разработка инженеров компании Штиль превосходит по своим техническим характеристикам свою же собственную разработку - тиристорные страбилизаторы серии R-400, 600 ST. А эти модели были лучшей защитой газовых котлов при нестабильных сетях питания. Однако это не модели - конкуренты. Обратите внимание даже на стоимость. Выбор стабилизатора напряжения - решаемая задача, когда все отклонения от нормы в сети уже известны.
Инверторные стабилизаторы это половина источника бесперебойного питания класса On-Line, но без аккумулятора и зарядного устройства. Самая лучшая его половина, принцип действия основан на двойном преобразовании, что гарантирует питание котла чистым синусом стабильной амплитуды. Что бы не происходило во внешней питающей сети - вторичная цепь - цепь питания котла остается стабильной. Этого нет даже в тиристорных стабилизаторах, там принцип основан на коммутации вольтдобавочных обмоток трансформатора. Именно при этой коммутации во вторичной цепи образуются небольшие скачки напряжения.
Наличие частых скачков напряжения в питающей цепи и определяет выбор стабилизатора.
Логика выбора такова:
- Стабильная сеть - это сеть в которой нет причин для резких скачков. Стабилизатор не нужен!
- Резкий скачек (провал) - изменение напряжения на 25-50 вольт и скоростью нарастания (спада) до 0,1сек. Обычно образовывается в сети от мощных электроприборов (скважный насос, перфоратор, электрогазонокосилка, электробур, сварочный аппарат). Наиболее губительный для электроника управления котлом! Именно в этих случаях поможет только инверторный стабилизатор Штиль. Другие стабилизаторы могут даже усилить воздействие такого всплеска напряжения на входные цепи электроники - повредив ее.
- Пониженное напряжение или повышенное в диапазоне 180-240 вольт. Если преобладает чаще пониженное напряжения на протяжении многих часов, причина общая по поселку, т.е. это не вызвано включением электроприборов в доме, то применяйте тиристорный стабилизатор, у него высокое кпд и длительный срок службы.
Но от обрыва и попадания 380 вольт никто не застрахован! Поэтому, достаточно установить быстро действующий ограничитель перенапряжения. Этот блок, при повышении напряжения более 250 вольт отключит питание котла и "спасет" материнскую плату. Пример таких устройств:
- Реле напряжения Vp 16-AS простое в установке, настраиваемое по порогам и очень быстродействующее.
- Реле напряжения Vp 32А однофазное, для установки в щиток
- Реле напряжения MP 63А показывает напряжение, ток и потребляемую мощность
Пояснения и подробная информация по ВЫБОРУ стабилизаторов напряжения в этой статье.
Основные | |
---|---|
КПД,% | до 97 |
Диапазон входной частоты,Гц | 43-57 (50±14%) |
Номинальная частота,Гц | 50 |
Основные | |
Мах. мощность нагрузки, ВА | 350 |
Max. активная мощность нагрузки | 300 Вт |
Тип стабилизатора | инверторный |
Точность стабилизации, % | 2 |
Рабочий диапазон входного напряжения | 90 — 310 |
Способ установки стабилизатора | напольный, настенный |
Вход : Выход | 1:1 однофазные |
Вход | |
Тип разъема для подключения внешнего питания | кабель питания с евровилкой |
Выход | |
Тип разъема для подключения нагрузки | CEE 7 (евророзетка) |
Количество разъемов для подключения нагрузки | 1 |
Выходное напряжение | 220 ±2% |
Перегрузочная способность | 150 % не менее 5 сек |
Функционал | |
Рабочая температура | от +5 до +40 °С |
Класс защиты: | IP20 |
Климатическое исполнение: | УХЛ 4.2 |
Общие | |
Бренд (производитель) | Штиль |
Страны: Бренд/производство | Россия / Россия |
Гарантийный срок, мес | 24 |
Габариты и вес | |
Габариты Стабилизатора (ШхГхВ), мм | 155×85×245 |
Габарит с упаковкой (ШхГхВ), мм | 160×90×260 |
Вес | 2 кг |
