ИБП Monolith 10000RT
On-line источник бесперебойного питания (ИБП) INELT Monolith 10000RT с двойным преобразованием напряжения в корпусе Rack Tower (RT) предназначен для защиты ответственной однофазной нагрузки различной мощности: серверов, телекоммуникационного оборудования, а также любого другого оборудования, критичного к качеству электропитания.
Источник бесперебойного питания (ИБП) INELT Monolith 10000RT мощностью 10 кВА с 1-фазным входом и 1-фазным выходом представляет интерес для широкого круга корпоративных пользователей.

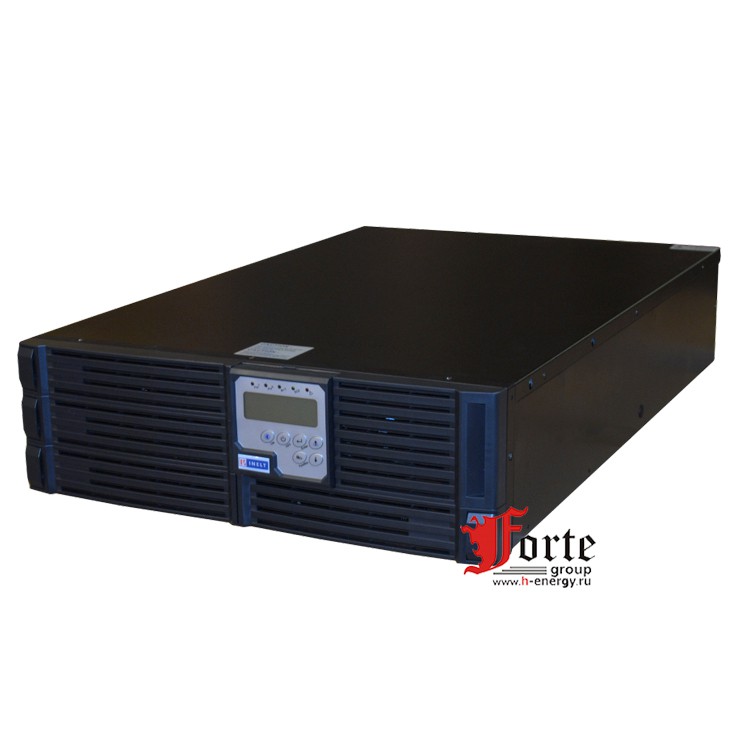

ИБП Monolith 10000RT не содержит в корпусе встроенных батарей и занимает в стойке 3U (3 юнита). Универсальный корпус ИБП Monolith 10000RT позволяет устанавливать ИБП в зависимости от решаемых задач: в 19” стойку или вертикально.

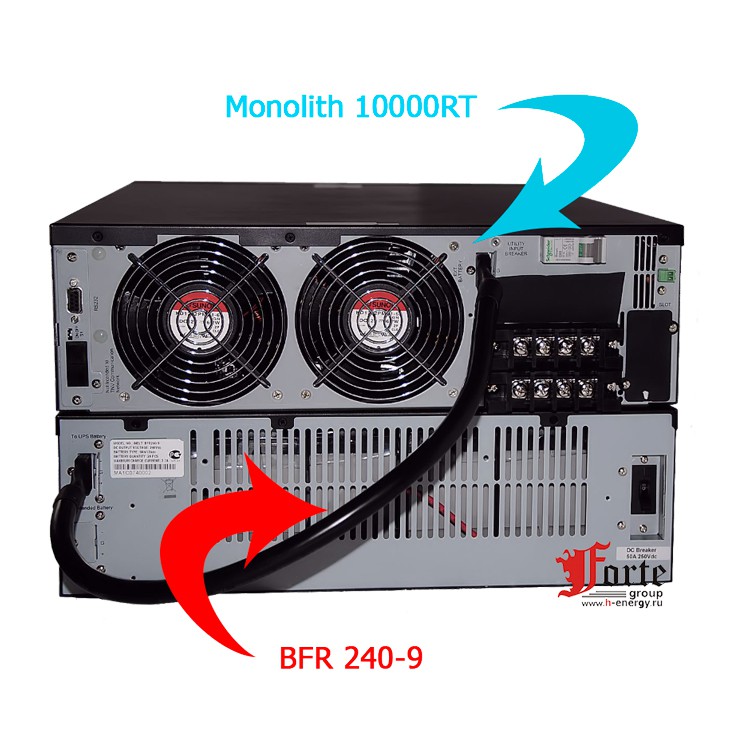

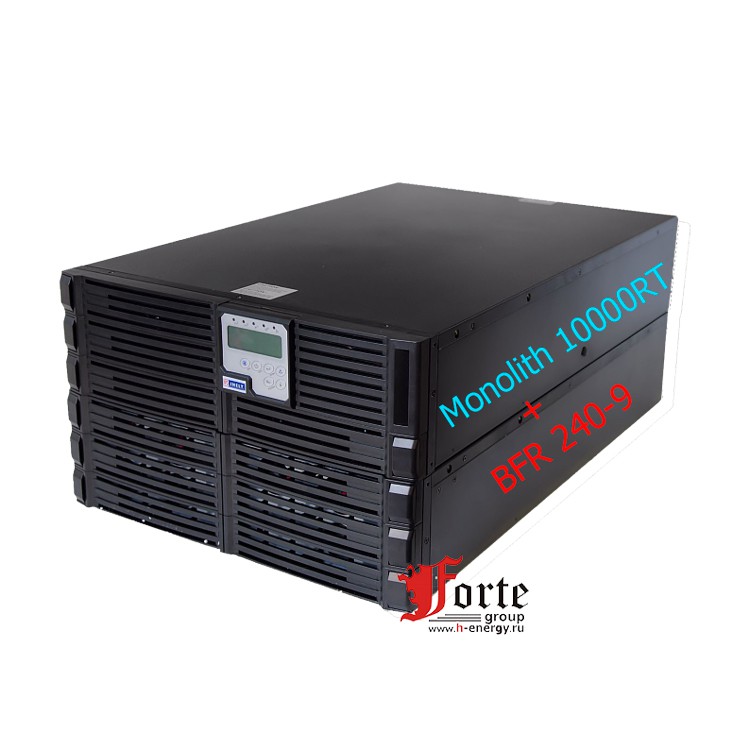

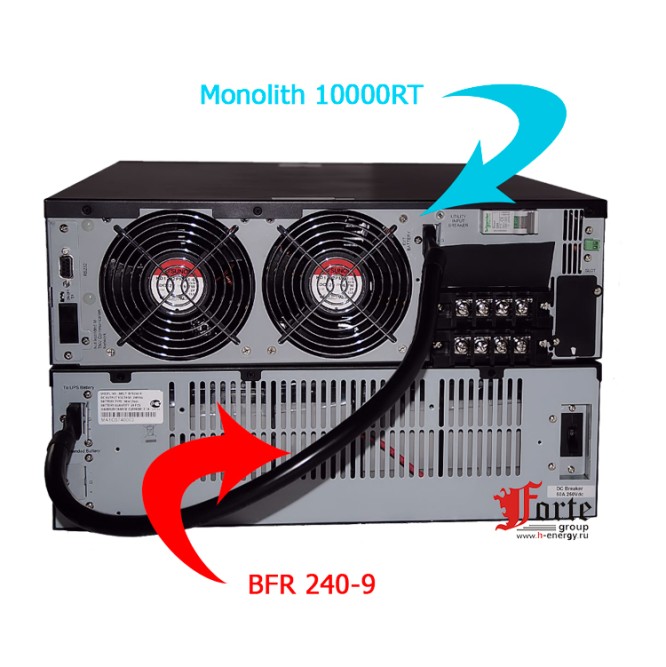

Данная модель ИБП позволяет строить параллельные системы (до 4 ИБП) с резервированием и наращиванием мощности. Можно построить однофазную систему мощностью до 30 кВА с резервированием или до 40 кВА без резервирования. Модель источника бесперебойного питания (ИБП) INELT Monolith 10000RT требует подключения дополнительных батарейных блоков BFR240-9, и время автономной работы будет зависеть от их количества. Батарейные блоки выполнены в аналогичных универсальных корпусах высотой 3U. Также возможно подключение к источнику бесперебойного питания (ИБП) внешних батарейных комплектов напряжением 240 В и емкостью до 45 Ач, а с использованием внешних зарядных устройств CHG240-4 - до 400Ач.
Защита:
- Компьютерной техники
- Сервера
- Группы серверов
- Телекоммуникационного оборудования
Особенности ИБП Monolith 10000RT:
- On-line ИБП
- Микропроцессорное управление
- Цифровая обработка сигнала (DSP)
- Дополнительная возможность установки в вертикальном положении с помощью ножек
- Строго синусоидальное выходное напряжение в батарейном режиме
- Поворотный ЖК-дисплей для работы как настольном, так и в стоечном варианте
- ПО для мониторинга и корректного завершения работы (в комплекте)
Расчет примерного времени автономной работы Monolith 10000RT
Расчет примерного времени автономной работы ИБП INELT Monolith 10000RT с батарейным блоком BFR 240-9 (при коэффициенте мощности 0,7)
Нагрузка/ |
100% нагрузка |
75% нагрузка |
50% нагрузка |
25% нагрузка |
ИБП + BFR240-9 |
5 мин |
8 мин |
15 мин |
40 мин |
ИБП + 2 х BFR240-9 |
14 мин |
21 мин |
35 мин |
1,5 ч |
ИБП + 3 х BFR240-9 |
24 мин |
35 мин |
1,2 ч |
2,5 ч |
ИБП + 4 х BFR240-9 |
35 мин |
55 мин |
1,5 ч |
3,5 ч |
Время автономной работы ИБП Monolith 10000RT с внешними батарейными комплектами напряжением 240 В:
Нагрузка/ Емкость батарей* |
1800 Вт |
3600 Вт |
5400 Вт |
7200 Вт |
9000 Вт |
45 Ач |
4,5 ч |
1,8 ч |
1 ч |
45 мин |
32 мин |
55 Ач (1)** |
6 ч |
2,5 ч |
1,5 ч |
1 ч |
45 мин |
75 Ач (1)** |
8,5 ч |
3,5 ч |
2 ч |
1,5 ч |
1,3 ч |
100 Ач (1)** |
12 ч |
5,5 ч |
3 ч |
2 ч |
1,5 ч |
120 Ач (1)** |
16 ч |
6 ч |
3,5 ч |
2,5 ч |
1,7 ч |
150 Ач (2)** |
20 ч |
8,5 ч |
5,5 ч |
4 ч |
3 ч |
200 Ач (2)** |
25 ч |
12 ч |
7,5 ч |
5,5 ч |
4 ч |
300 Ач (3)** |
37 ч |
18 ч |
12 ч |
9,3 ч |
7,5 ч |
| 400 Ач (4)** | 48 ч | 24 ч | 16 ч | 12 ч | 10 ч |
* Необходимо последовательное подключение 20 АКБ одного типа и номинала напряжением 12 В.
** В скобках указано минимальное рекомендуемое количество внешних зарядных устройств CHG240-4. При увеличении количества зарядных устройств время заряда батарей уменьшается.
Выходная мощность ИБП должна быть больше на 20-30% потребляемой мощности нагрузки. В противном случае, ИБП обесточит нагрузку или перейдет на питание по цепи байпас.
При подборе ИБП необходимо учитывать возможные пусковые токи.
Время перехода ИБП на питание от АКБ и обратно.
- нулевое - у ИБП класса ON-Line.
- 8-12 мсек у ИБП класса OFF-Line.
Конструктивно заложенное напряжение работы инвертора ИБП.
Максимальное значение тока в первой фазе цикла заряда.
ИБП конструктивно выпускаются с уже установленными внутри батареями, а так же без батарей, для работы с внешними АКБ большой емкости. Первые нужны для кратковременной автономии (5-15 минут), второй вариант - для длительной автономии (1-24 час).
Зависит от нагрузки. Чем больше нагрузка на ИБП, тем меньше диапазон, при котором ИБП не переходит на питание от АКБ. Указан предельный диапазон при минимальной нагрузке.
При монтаже ИБП необходимо заранее знать какой материал (провода/коннекторы) и инструмент необходимо приготовить. Как правило, ИБП мощностью выше 3кВт имеют клеммную колодку.
Непрерывный - означает круглосуточную работу вентилятора охлаждения. Учитывайте это при выборе места установки ИБП! Относится к всем ИБП класса On-Line.
АКБ внешние: 6 шт × 9 - 200 Ah.
Ток заряда АКБ: 1-20А (настраивается)
Чистый синус, время перехода - 0 сек.
Корпус: RackTower (2U) / Вес 10,8 кг.
Особенность: есть возможность установки шести АКБ внутри корпуса.
АКБ внешние: 4 шт × 9 - 200 Ah.
Ток заряда АКБ: 1-20А (настраивается)
Чистый синус, время перехода - 0 сек.
Корпус: RackTower (2U) / Вес 8 кг.
Особенность: есть возможность установки четырех АКБ внутри корпуса.
АКБ внешние: 8 шт × 9 - 120 Ah.
Ток заряда АКБ: 1-12А (настраивается)
Чистый синус, время перехода - 0 сек.
Корпус: RackTower (2U) / Вес 7,9 кг.
АКБ внешние: 6 шт × 9 - 120 Ah.
Ток заряда АКБ: 1-12А (настраивается)
Чистый синус, время перехода - 0 сек.
Корпус: RackTower (2U) / Вес 7,2 кг.
АКБ внешние: 4 шт × 75 - 250 Ah.
Ток заряда АКБ: 10-60А (настраивается)
Чистый синус, время перехода - 0 сек.
Тип корпуса: RT (в стойку 19") / Вес 15 кг.
АКБ внешние: 4 шт × 75 - 250 Ah.
Ток заряда АКБ: 10-60А (настраивается)
Чистый синус, время перехода - 0 сек.
Тип корпуса: RT (в стойку 19") / Вес 15 кг.
АКБ внешние: 20 шт × 45 - 150 Ah.
Ток заряда АКБ: 12А (настраивается)
Чистый синус, время перехода - 0 сек.
Тип корпуса: RT (19" стойку) / Вес 15 кг.
АКБ внешние или батарейный блок BFR240-9M.
Ток заряда АКБ: 12А (настраивается)
Тип: On-Line, (чистый синус, время перехода - 0 сек).
Тип корпуса: RackTower (в 19" стойку / напольный).
