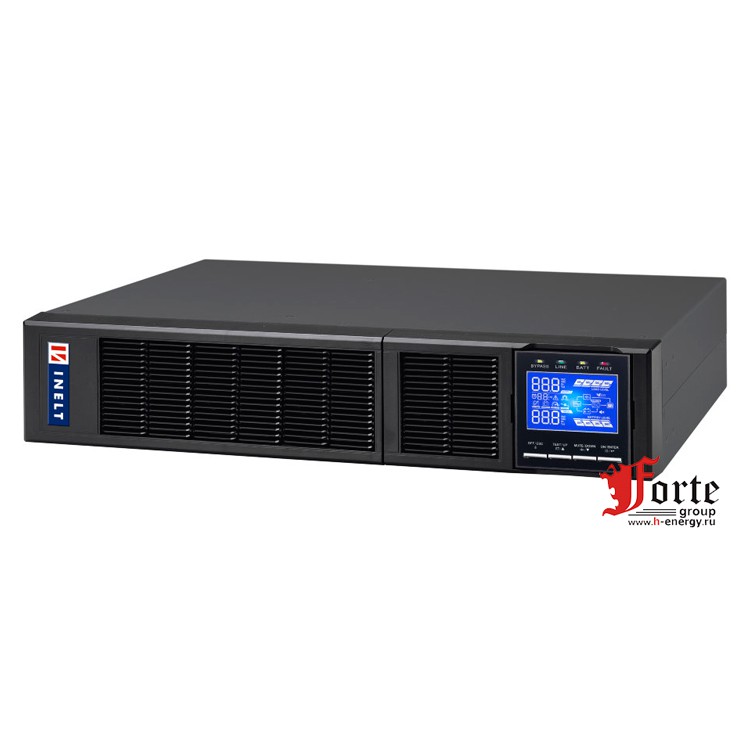

ИБП Inelt Monolith III 6000RT2U
On-line ИБП мощностью 6000 ВА INELT Monolith III с двойным преобразованием напряжения и обеспечивают максимальную защиту оборудования от проблем с электропитанием. Отличительной особенностью ИБП является выходной коэффициент мощности, равный единице. Таким образом, фактически Вы можете защитить с его помощью больше оборудования, если это, например, современная компьютерная техника с высоким входным коэффициентом мощности.
Высокая мощность сочетается в ИБП Monolith III 6000RT2U с максимально возможной компактностью и имеет высоту всего 2U, что помогает сэкономить место в серверной стойке.

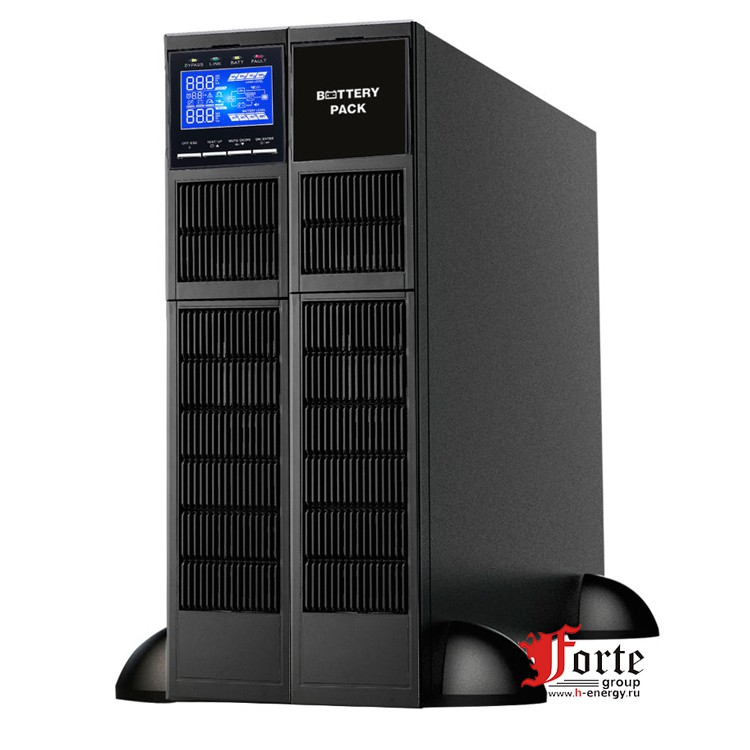

On-line ИБП мощностью 6 кВА INELT Monolith III не имеют встроенных батарей. Если требуемое время автономной работы невелико, используются батарейные блоки BFR240-9M. Более длительное время автономной работы может быть получено путем подключения комплекта внешних батарей напряжением 240В. Зарядное устройство в стандартной комплектации позволяет заряжать батареи емкостью до 100Ач. При необходимости подключить батареи большей емкости, используется опциональное внешнее зарядное устройство CHG\240-4А. Широкий диапазон входного напряжения (до минус 50% от номинала при нагрузке 60%) позволяет задействовать батареи лишь тогда, когда это действительно необходимо, позволяя продолжать работу от сети, даже в условиях очень существенных просадок напряжения.
Защита:
- ИБП для сервера или группы серверов
- ИБП для серверной стойки
- ИБП для небольшого ЦОД
- ИБП для телекоммуникационного узла
- ИБП для узла АСУ ТП
- ИБП для небольшого офиса
Особенности ИБП Monolith III 6000RT2U:
- On-line ИБП с двойным преобразованием
- Выходной коэффициент мощности 1
- 110-300В без перехода на батареи
- Универсальный корпус
- Установка в 19” стойку
- Батарейные блоки или внешние батареи
- Опция параллельной работы до 3 ИБП
- Слот для SNMP-карты DY-806/ «сухих» контактов
Расчет примерного времени автономной работы ИБП Inelt Monolith III 6000RT2U
Примерное время автономной работы 6000RT2U с батарейным блоком BFR 240-9M, для нагрузки с коэффициентом мощности 0,7 (час : мин)
|
Нагрузка/Колич. бат. блоков |
100% |
75% |
50% |
25% |
|
ИБП + 1 x BFR240-9M |
0:13 |
0:20 |
0:30 |
1:10 |
|
ИБП + 2 х BFR240-9M |
0:25 |
0:45 |
1:10 |
2:50 |
|
ИБП + 3 х BFR240-9M |
0:55 |
1:10 |
2:00 |
4:30 |
Расчет примерного времени авт. работы Monolith III 6000RT2U с внешними батарейными комплектами напряжением 240В (час : мин)
Нагрузка Вт /Емкость АКБ* |
1800 |
3600 |
5400 |
7200 |
9000 |
13500 |
18000 |
45Ач |
4:30 |
1:48 |
1:00 |
0:45 |
0:32 |
0:17 |
0:14 |
55Ач |
6:00 |
2:30 |
1:30 |
1:00 |
0:45 |
0:24 |
0:17 |
75Ач |
8:30 |
3:30 |
2:00 |
1:30 |
1:18 |
0:40 |
0:27 |
100Ач |
12:00 |
5:30 |
3:00 |
2:00 |
1:30 |
0:55 |
0:37 |
120Ач (1) |
16:00 |
6:00 |
3:30 |
2:30 |
1:42 |
1:12 |
0:48 |
150Ач (1) |
20:00 |
8:30 |
5:30 |
4:00 |
3:00 |
1:36 |
1:18 |
200Ач (1) |
25:00 |
12:00 |
7:30 |
5:30 |
4:00 |
2:18 |
1:30 |
300Ач (2) |
37:00 |
18:00 |
12:00 |
9:18 |
7:30 |
4:18 |
3:00 |
400Ач (3) |
48:00 |
24:00 |
16:00 |
12:00 |
10:00 |
6:30 |
4:18 |
* Необходимо последовательное подключение 20 АКБ одного типа и номинала напряжением 12 В. В скобках указано минимальное рекомендуемое количество внешних зарядных устройств CHG\240-4A Monolith III 10000RT2U. При увеличении количества зарядных устройств время заряда батарей уменьшается.
Выходная мощность ИБП должна быть больше на 20-30% потребляемой мощности нагрузки. В противном случае, ИБП обесточит нагрузку или перейдет на питание по цепи байпас.
При подборе ИБП необходимо учитывать возможные пусковые токи.
Время перехода ИБП на питание от АКБ и обратно.
- нулевое - у ИБП класса ON-Line.
- 8-12 мсек у ИБП класса OFF-Line.
Конструктивно заложенное напряжение работы инвертора ИБП.
Максимальное значение тока в первой фазе цикла заряда.
ИБП конструктивно выпускаются с уже установленными внутри батареями, а так же без батарей, для работы с внешними АКБ большой емкости. Первые нужны для кратковременной автономии (5-15 минут), второй вариант - для длительной автономии (1-24 час).
Зависит от нагрузки. Чем больше нагрузка на ИБП, тем меньше диапазон, при котором ИБП не переходит на питание от АКБ. Указан предельный диапазон при минимальной нагрузке.
140 - 300 В (нагрузка 60-80%)
176 - 280 В (полная нагрузка)
Способность ИБП работать указанное время в режиме перегрузки. После чего ИБП класса On-Line переходят в режим "байпас" или при высокой перегрузки отключаются, а ИБП класса Off-Line - сразу отключаются и отключают питание нагрузки. <br>
Самозапуск или восстановление работы ИБП после перегрузки, зависит от модели ИБП и его настроек.
110-130% : 10 сек;
>130% : 1 сек
*перегрузка от АКБ
При монтаже ИБП необходимо заранее знать какой материал (провода/коннекторы) и инструмент необходимо приготовить. Как правило, ИБП мощностью выше 3кВт имеют клеммную колодку.
Непрерывный - означает круглосуточную работу вентилятора охлаждения. Учитывайте это при выборе места установки ИБП! Относится к всем ИБП класса On-Line.
АКБ внешние: 6 шт × 9 - 200 Ah.
Ток заряда АКБ: 1-20А (настраивается)
Чистый синус, время перехода - 0 сек.
Корпус: RackTower (2U) / Вес 10,8 кг.
Особенность: есть возможность установки шести АКБ внутри корпуса.
АКБ внешние: 4 шт × 9 - 200 Ah.
Ток заряда АКБ: 1-20А (настраивается)
Чистый синус, время перехода - 0 сек.
Корпус: RackTower (2U) / Вес 8 кг.
Особенность: есть возможность установки четырех АКБ внутри корпуса.
АКБ внешние: 8 шт × 9 - 120 Ah.
Ток заряда АКБ: 1-12А (настраивается)
Чистый синус, время перехода - 0 сек.
Корпус: RackTower (2U) / Вес 7,9 кг.
АКБ внешние: 6 шт × 9 - 120 Ah.
Ток заряда АКБ: 1-12А (настраивается)
Чистый синус, время перехода - 0 сек.
Корпус: RackTower (2U) / Вес 7,2 кг.
АКБ внешние: 4 шт × 75 - 250 Ah.
Ток заряда АКБ: 10-60А (настраивается)
Чистый синус, время перехода - 0 сек.
Тип корпуса: RT (в стойку 19") / Вес 15 кг.
АКБ внешние: 4 шт × 75 - 250 Ah.
Ток заряда АКБ: 10-60А (настраивается)
Чистый синус, время перехода - 0 сек.
Тип корпуса: RT (в стойку 19") / Вес 15 кг.
АКБ внешние: 20 шт × 45 - 150 Ah.
Ток заряда АКБ: 12А (настраивается)
Чистый синус, время перехода - 0 сек.
Тип корпуса: RT (19" стойку) / Вес 15 кг.
АКБ внешние или батарейный блок BFR240-9M.
Ток заряда АКБ: 12А (настраивается)
Тип: On-Line, (чистый синус, время перехода - 0 сек).
Тип корпуса: RackTower (в 19" стойку / напольный).
