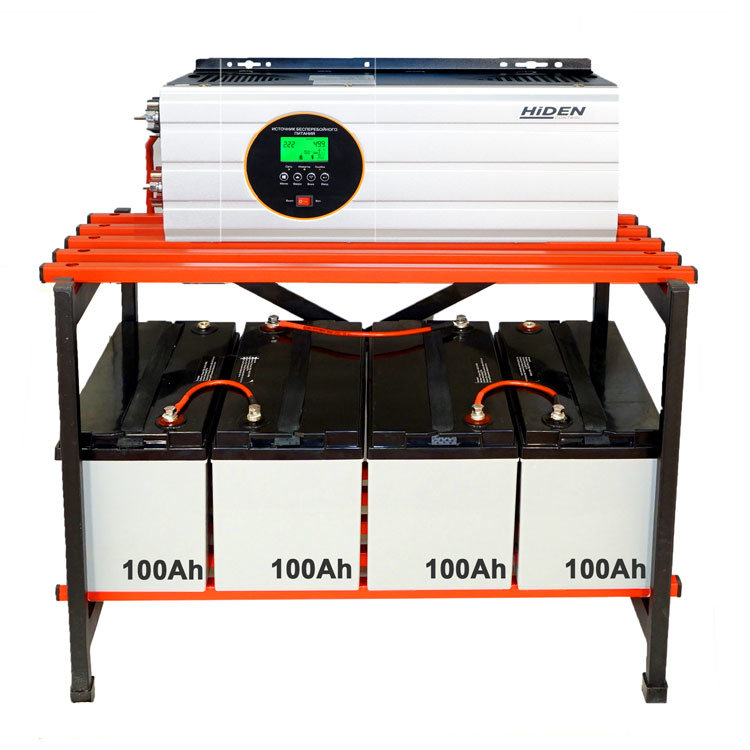

комплект ибп для дома HPS30 5кВт +4 АКБ по 100ah стеллаж

Время автономной работы комплекта с 4 АКБ 100ач (Σ=400 Ач):

Время зависит от нагрузки, а нагрузка зависит от того, что включено и работает в данный момент в доме. Вариантов много:

• До 8 часов - когда дома нет никого: 350-500 Вт Работает котел отопления (90Вт), циркуляционные насосы (60/120/275 Вт), холодильник (150-300 Вт), роутер и видеорегистратор (10Вт). (поддерживающий режим).
• До 3.5 часов - когда все дома: 1000-2500 Вт добавляется работа скважного насоса (500-900 Вт 10-20 минут в час), освещение если лампы светодиодные то (100-200 Вт), если лампы накала (500-1000 вт), работает стиральная/ посудомоечная машины. (Активный режим).
• До 30 минут - в максимальном режиме: 2000-4000 Вт Питание от ИБП мощных потребителей (электро - обогревателей, этектро котлов и водогреек) быстро расходует энергию аккумулятора и практически бесполезно. (неЭффективный режим).

Для сравнения в таблице представлены данные по основным батарейным блокам от 100 до 800 Ач.

Проведенный тест на разряд показал: батарея в 100Ач держет нагрузку 700Вт ровно 1 час.

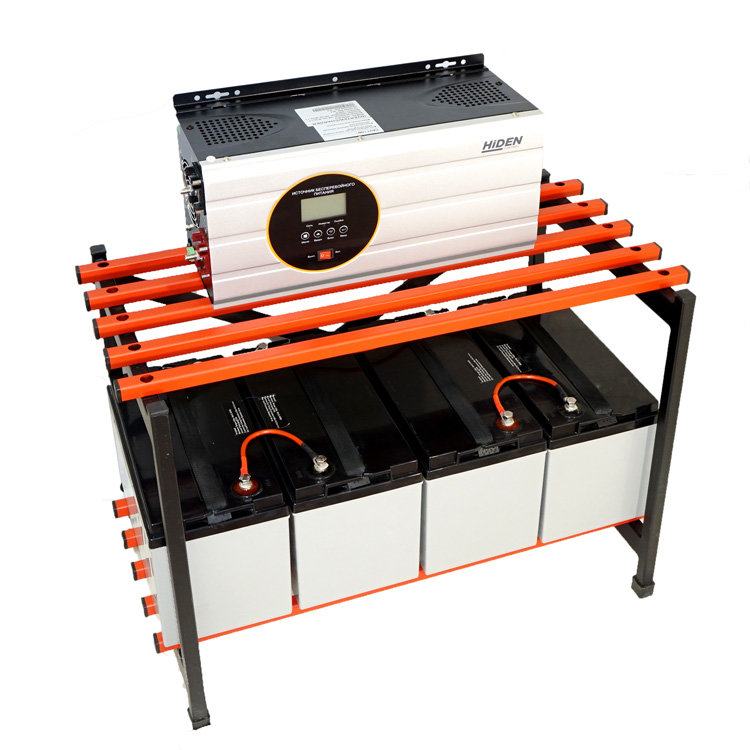

Специальный батарейный стеллаж S2 - удобно, быстро и правильно!

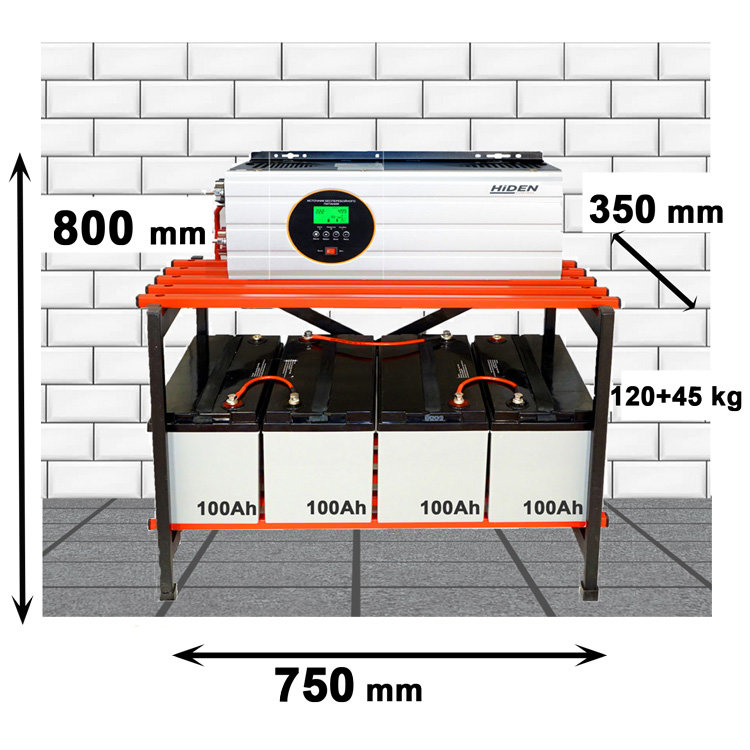

ИБП Hiden HPS30 на 5 кВт весит 45 кг! По конструкции предусмотрено настенное крепление. Размещение ИБП на стеллаже S2 удобнее и быстрее в монтаже (не каждая стена может выдержать такой вес, а в случае деревянной стены, необходима еще и дополнительная изолирующая прокладка). Этот ИБП нельзя устанавливать на сплошную горизонтальную поверхность обычных стеллажей - закроется часть отверстий для охлаждения, а стеллаж S2 с рейками обеспечит хорошую вентиляцию.

Задачи ИБП (инвертора) модели HPS30 5kWt

• Контролировать наличие и уровень напряжения в входной сети. Автоматически при пропадании напряжения на входе переводит питание дома на автономный режим питания от аккумулятора. При появлении напряжения во внешней сети, так же автоматически, переключает питание обратно и начинает заряжать батарею, что бы быть готовым к следующему отключению. (Время переключения 4-10мс)
• Следить за зарядом аккумулятора. Широкие возможности по настройке алгоритма заряда по типу АКБ и току заряда, позволяют точно подобрать нужный режим заряда.
• В режиме работы от АКБ обеспечить подключенную к нему нагрузку мощностью до 5000 Вт напряжением 220-230 Вольт синусоидальной формы.
• Выдерживать перегрузки до 150% Вт в течении 5-20 сек, которые появляются при запуске насосов, имеющих высокие пусковые токи.
• Функция "ХОЛОДНОГО СТАРТА" - это возможность запустить систему бесперебойного питания при уже отсутствующей внешней сети.
• Передавать сигнал на запуск генератора. Сигнал на электронику управления запуском генератора подается при низком напряжении на клеммах АКБ.

В задачи этого бесперебойника НЕ входит фильтрация помех, защита от скачков напряжения и коррекция частоты.
В режиме питания от сети действует принцип "что на входе, то и на выходе" ИБП. Это принцип работы всех OFF-Line устройств. Только когда или напряжение или частота выходят за установленный переключателем SW2 диапазон, ИБП переходит в режим питания от АКБ и на его выходе ровное напряжение без скачков и отклонений.

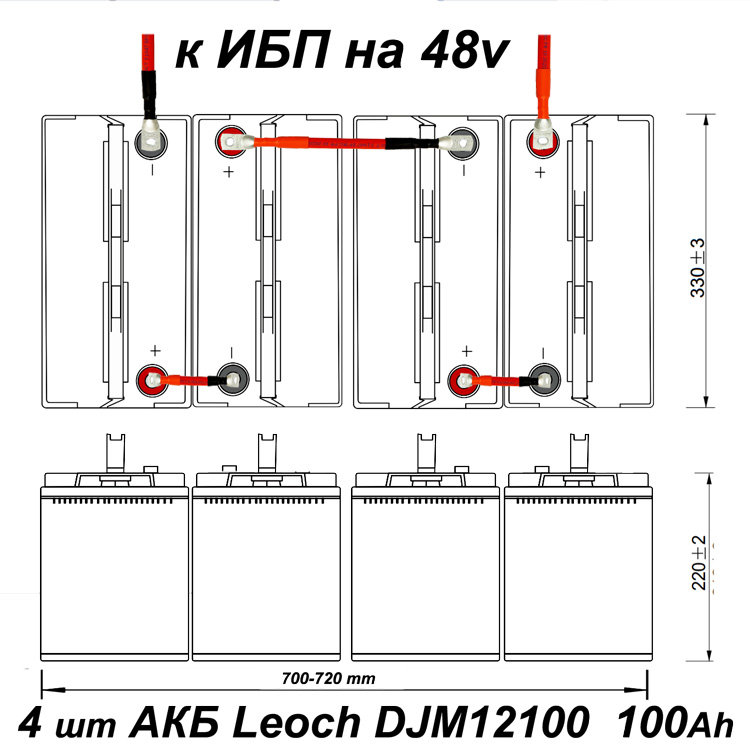

Кратко, о аккумуляторной батареи Leoch DJM 12100 емкостью в 100 Ач.

• Главная задача батареи отдавать энергию для работы ИБП длительное время при отключении электричества. Емкость (или количество свинца) определяет сколько времени будет работать инвертор, т.е. время автономии.
• Срок службы этих АКБ до 7-10 лет! В условиях нестабильности температуры реально работают до 7 лет!
• В батарее нет кислоты в жидком виде, это стационарная батарея в которой при заряде нет выделения вредных и опасных газов, являются абсолютно пожаро-взрыво безопасной.
• Оптимальная температура помещения, в котором будет находиться батарея 15-25 градусов.

Работа газовых котлов отопления от ИБП Hiden серии HPS30.

ИБП имеет четкое определение фаза-ноль (или линия-нейтраль) поэтому никаких сложностей при работе с котлами нет. Это справедливо при условии, что при монтаже котла т.к. абсолютно все газовые современные котлы имеют в своем составе систему "газ-контроль", произведена последовательность действий по определению фазировки.
Задержка при переключении из режима "работа от сети" в режим "работа от АКБ" находится в диапазоне 4-10 мс, что крайне мало для выключения котла.
