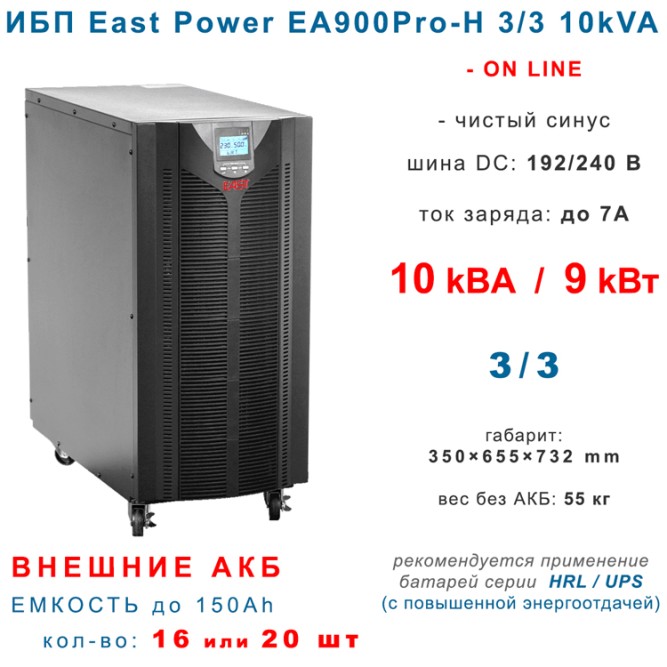

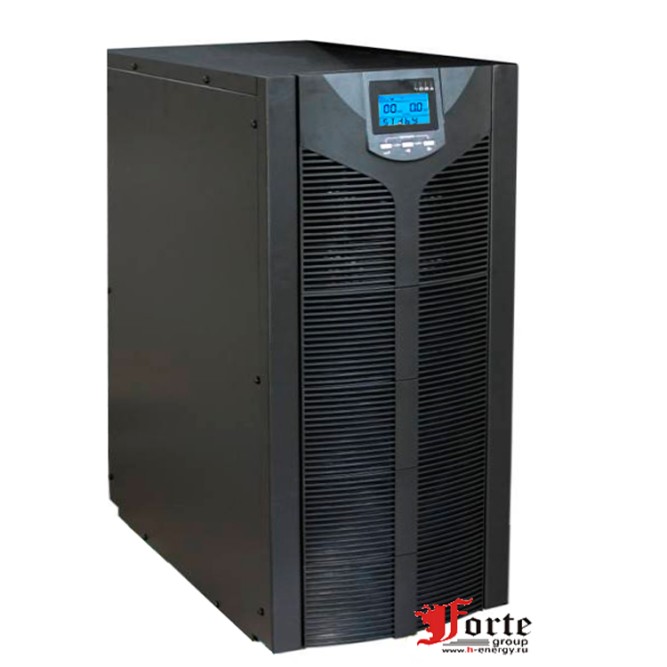

Источник бесперебойного питания East EA900Pro-H 3/3 10kVA
Трехфазный источник бесперебойного питания (ИБП, UPS) East EA900Pro-H 3/3 10kVA 10kVAпостроен по схеме с двойным преобразованием напряжения (online). ИБП широко используется для защиты по энергоснабжению оборудования центров обработки данных (ЦОД), систем безопасности и аварийного освещения, медицинских, научных и лабораторных приборов, промышленного оборудования, любой другой критичной к качеству электроснабжения трехфазной нагрузки небольшой мощности.
Отличительная особенность ИБП East EA900Pro-H 3/3 10kVA – простота в управлении и надежность конструкции. Производитель ограничил функциональные возможности источников бесперебойного питания до минимального уровня. На дисплее отображаются лишь действительно необходимые параметры, журнал ошибок стал проще и короче, убраны большинство неиспользуемых пользователями настроек и функций. В результате получился простой и надежный ИБП с хорошими техническими характеристиками и, что немаловажно, по очень доступной цене. Модель одна из самых бюджетных на российском рынке.

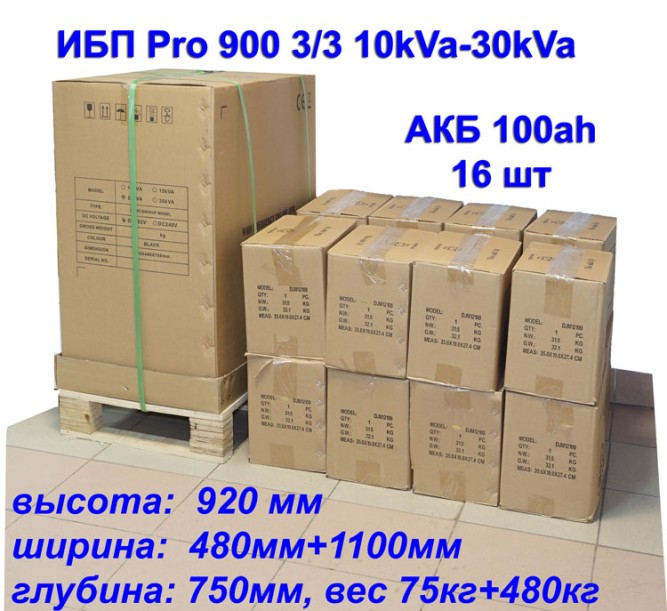

Источник бесперебойного питания East EA900Pro-H 3/3 10kVA работает от внешних аккумуляторных батарей (АКБ). Батареи располагаются в отдельном аккумуляторном модуле, в батарейном шкафу или на стеллаже. В зависимости от необходимого времени резервирования нужно подобрать шестнадцать или двадцать аккумуляторных батарей номинальным напряжением 12В. Подобрать аккумуляторы вы можете самостоятельно, воспользовавшись данными таблицы в конце описания. В случае возникновения затруднений, обращайтесь к нашим менеджерам, они окажут вам необходимую помощь.
Отличительные особенности ИБП East EA900Pro-H 3/3 10kVA
- Трехфазный источник бесперебойного питания (трехфазный вход, трехфазный выход).
- Истинное двойное преобразование. Полностью цифровое управление.
- Выпрямитель на IGBT-транзисторах с коррекцией входного коэффициента мощности (PFC).
- Широкий диапазон входного напряжения и частоты.
- Не создает помех в электросети. Коэффициент нелинейных искажений по входу менее 3%.
- Ручной и статический байпас в стандартной комплектации.
- Раздельный вход статического байпаса и выпрямителя в стандартной комплектации.
- Выходной коэффициент мощности 0,9. Стабильная работа с любыми типами нагрузки.
- Возможна работа в качестве преобразователя частоты.
- Интеллектуальное управление зарядом батарей.
- Внешние аккумуляторные батареи. Мощное зарядное устройство. Возможность использовать в группе 16 или 20 аккумуляторов 12В.
- Высокая надежность. При производстве используются только высококачественные модули и компоненты.
- Простое и понятное управление. Минимальные функциональные возможности не требуют от пользователя специфических знаний и умений.
- Возможность установки пользователем уровня выходного напряжения.
- Возможность установки пользователем уровня конечного разряда батарей.
- Стабильная работа с дизельным генератором большинства производителей.
- Поддерживают «холодный старт» от батарей.
- ЭКО режим для экономии электроэнергии.
- Компактные размеры, экономия рабочего пространства.
- LCD-дисплей с минимально необходимым функционалом.
- LED индикация для отображения режима работы и сигнализации об ошибках.
- Параллельная работа для наращивания мощности либо для создания резервирования по схеме N+1 до шести источников бесперебойного питания (опционально).
- Мониторинг по порту RS-232 или USB в стандартной комплектации, “сухие контакты” карта RS-485 и SNMP-адаптер опционально.
Расчет времени автономной работы ИБП East EA900Pro-H 3/3 10kVA
в минутах в зависимости от нагрузки и подключенных аккумуляторных батарей.
В таблице ниже приведены данные по времени резервирования в минутах источника бесперебойного питания East EA900Pro-H 3/3 10kVA в случае выбора шестнадцати аккумуляторных батарей. Если у вас возникли затруднения с самостоятельным выбором АКБ, обращайтесь к нашим менеджерам, они окажут вам необходимую помощь.
ВНИМАНИЕ! Аккумуляторные батареи в комплект поставки ИБП не входят и заказываются отдельно.
| Батареи / нагрузка | 1кВт | 2кВт | 5кВт | 7кВт | 9кВт |
|---|---|---|---|---|---|
| 16 х 26 Ач | 250 | 120 | 27 | 15 | 10 |
| 16 х 40 Ач | 450 | 170 | 45 | 30 | 20 |
| 16 х 65 Ач | 700 | 300 | 100 | 60 | 40 |
| 16 х 100 Ач | 1100 | 580 | 180 | 100 | 65 |
| 16 х 150 Ач | 1600 | 780 | 300 | 180 | 150 |
| 16 х 200 Ач | 2100 | 1100 | 410 | 280 | 210 |
Примечание. Обращаем ваше внимание, что приведенные в таблице данные являются ориентировочными, и могут быть использованы только для приблизительной оценки времени автономной работы ИБП. Следует понимать, что время резервирования ИБП определяется разрядными характеристиками аккумуляторных батарей и зависит от условий эксплуатации. Разрядные характеристики в свою очередь сильно разнятся в зависимости от производителя АКБ.
Выходная мощность ИБП должна быть больше на 20-30% потребляемой мощности нагрузки. В противном случае, ИБП обесточит нагрузку или перейдет на питание по цепи байпас.
При подборе ИБП необходимо учитывать возможные пусковые токи.
Время перехода ИБП на питание от АКБ и обратно.
- нулевое - у ИБП класса ON-Line.
- 8-12 мсек у ИБП класса OFF-Line.
Конструктивно заложенное напряжение работы инвертора ИБП.
Максимальное значение тока в первой фазе цикла заряда.
ИБП конструктивно выпускаются с уже установленными внутри батареями, а так же без батарей, для работы с внешними АКБ большой емкости. Первые нужны для кратковременной автономии (5-15 минут), второй вариант - для длительной автономии (1-24 час).
Зависит от нагрузки. Чем больше нагрузка на ИБП, тем меньше диапазон, при котором ИБП не переходит на питание от АКБ. Указан предельный диапазон при минимальной нагрузке.
277В ~ 485В при нагрузке от 50% до 100%
Способность ИБП работать указанное время в режиме перегрузки. После чего ИБП класса On-Line переходят в режим "байпас" или при высокой перегрузки отключаются, а ИБП класса Off-Line - сразу отключаются и отключают питание нагрузки. <br>
Самозапуск или восстановление работы ИБП после перегрузки, зависит от модели ИБП и его настроек.
125% ~ 150% переход в байпас через 1 мин.
более 150% переход в байпас через 0.5 с.
(устанавливается)
При монтаже ИБП необходимо заранее знать какой материал (провода/коннекторы) и инструмент необходимо приготовить. Как правило, ИБП мощностью выше 3кВт имеют клеммную колодку.
Различают следующие типы АКБ: AGM, GEL, WET, LFP. У этих типов РАЗНЫЙ ПРОФИЛЬ ЗАРЯДА. ИБП должен "уметь" правильно зарядить батареи. Указанные в этой характеристике типы АКБ, можно подключать к этому ИБП. Другие типы - нельзя. (По умолчанию, все ИБП настроены на AGM.) Поэтому, если подключается другой тип, НЕОБХОДИМО перенастроить ИБП!
Непрерывный - означает круглосуточную работу вентилятора охлаждения. Учитывайте это при выборе места установки ИБП! Относится к всем ИБП класса On-Line.
АКБ внешние: 32-40шт × 17-150Ah.
Ток заряда АКБ: до 10А
Тип: On-Line, (чистый синус, время перехода - 0 сек).
Тип корпуса: Tower (напольный) / Вес 31 кг.
АКБ внешние: 32-40шт × 17-150Ah.
Ток заряда АКБ: до 10А
Тип: On-Line, (чистый синус, время перехода - 0 сек).
Тип корпуса: Tower (напольный) / Вес 42 кг.
